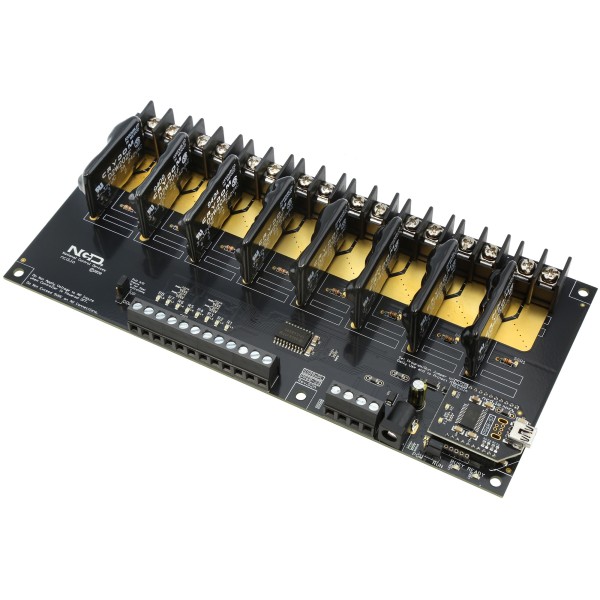

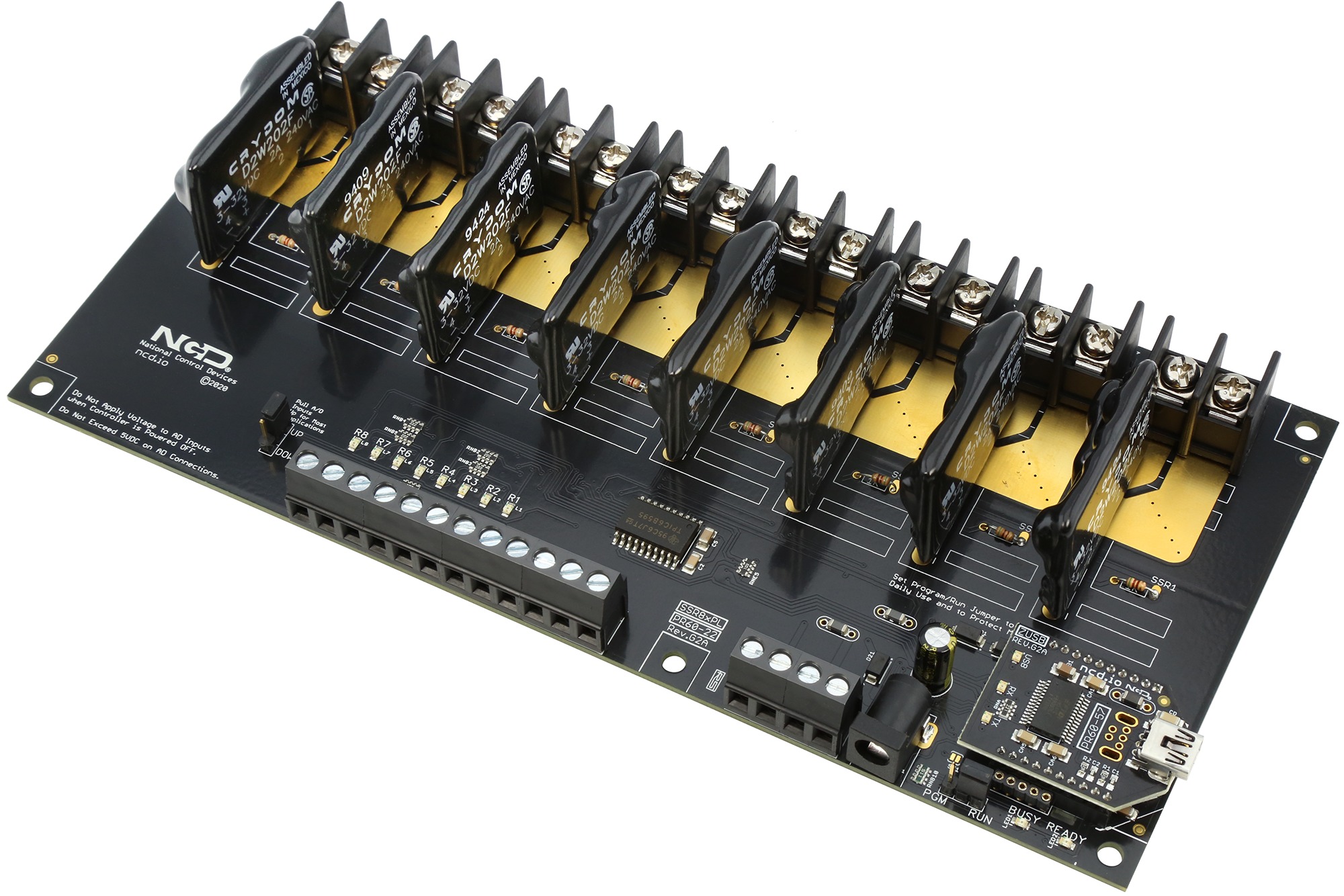

NCD 솔리드 스테이트 릴레이 컨트롤러 8 채널 + 8 채널 ADC ProXR Lite

NCD 솔리드 스테이트 릴레이 컨트롤러 8 채널 + 8 채널 ADC ProXR Lite

MODEL
솔리드 스테이트 릴레이 컨트롤러 8 채널 + 8 채널 ADC ProXR Lite
브랜드
NCD
제품문의 구매하기

릴레이와 8채널 ADC를
함께 갖춘 Lite 컨트롤러

NCD ProXR Lite · 릴레이 + 8채널 ADC

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR Lite 릴레이 컨트롤러는 범용 SPDT, 고전력, 솔리드 스테이트 릴레이를 1·2·4·8채널로 탑재하고 0~5 VDC를 읽는 8채널 8/10비트 ADC를 함께 갖춘 릴레이·아날로그 입력 일체형 컨트롤러(릴레이 I/O 보드)로, 센서 판독과 부하 개폐를 한 보드에서 처리합니다.

입력마다 여덟 가지 릴레이 기능을 지정할 수 있어 센서 값이나 접점 신호로 릴레이를 직접 동작시킵니다. 16개 타이머는 온보드 릴레이의 시간 동작을 나누어 처리합니다. 통신 모듈은 용도에 맞게 별도로 선택하며, 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 빠른 시작 가이드, 소프트웨어와 샘플 코드, 튜토리얼 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

소프트웨어와 코드

튜토리얼과 동영상

8/10비트 ADC

0 ~ 5 VDC 입력 판독

16개 타이머

온보드 릴레이에 할당

1 ~ 8채널

릴레이 수 선택

모듈식 통신

USB · RS-232 · 이더넷 · WiFi

특징

릴레이 제어와
센서 판독을 한 보드에서

핵심 특징현장에서 달라지는 점
8/10비트 ADC0~5 VDC 아날로그 입력을 8비트나 10비트로 읽어 별도 DAQ 장비 없이 센서 값을 수집합니다.
입력별 릴레이 기능입력 신호마다 정해 둔 동작으로 릴레이를 직접 동작시켜 PC가 꺼져도 수동 제어 로직을 유지합니다.
백그라운드 타이머16개 타이머를 릴레이에 나누어 할당하므로 일정 시간 후 자동 차단 같은 동작을 보드가 직접 처리합니다.
모듈식 통신USB, RS-232, 이더넷, WiFi 모듈을 현장 환경에 맞게 골라 장착합니다.
무선 제어Bluetooth와 산업용 무선 모듈로 떨어진 곳에서도 릴레이를 조작할 수 있습니다.
개선된 릴레이 구동유도성 부하에 맞춰 구동 회로를 개선해 코일 노이즈로 인한 오동작을 줄입니다.

입력 로직

ADC 입력과
릴레이 연동 설계

ADC 입력은 외부 센서를 읽거나 접점 신호를 감지하는 데 사용하며, 같은 입력으로 온보드 릴레이를 수동 제어할 수도 있습니다. 제어 명령은 ProXR 명령 세트를 사용하고, Base Station 소프트웨어로 명령 체계를 익힐 수 있습니다.

센서 입력으로 릴레이를 직접 구동

온도 센서 같은 0~5 VDC 출력 센서를 ADC 입력에 연결하고 해당 입력의 릴레이 기능을 지정하면, 보드가 값에 따라 릴레이를 개폐합니다. 통신 모듈은 필요한 시점에 추가해 판독값을 PC로 전송합니다.

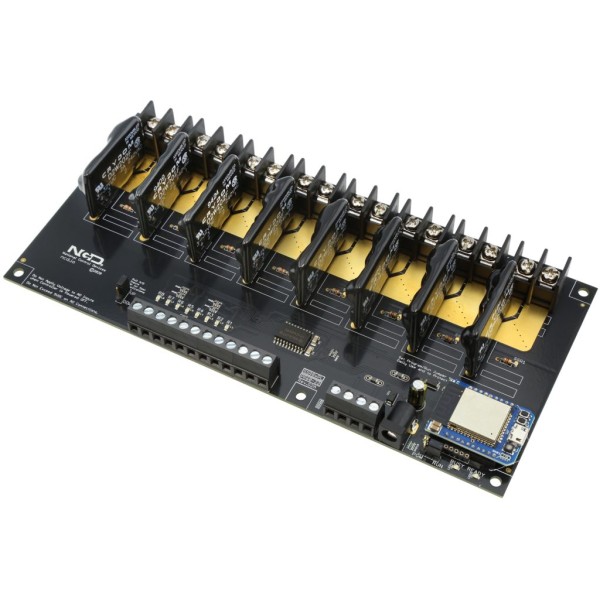

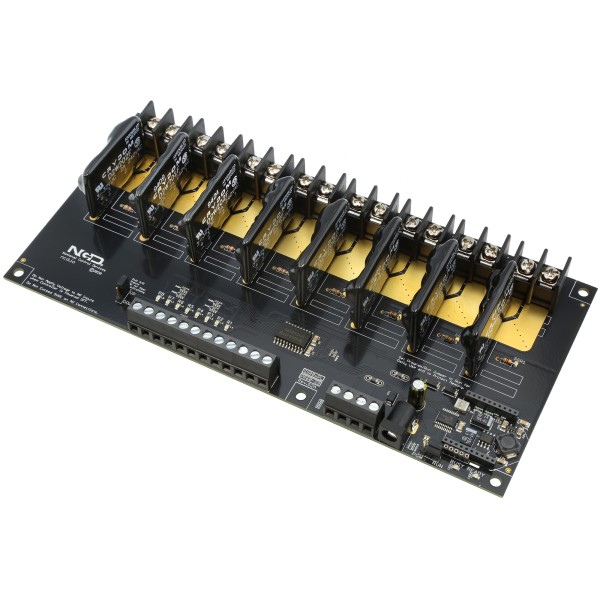

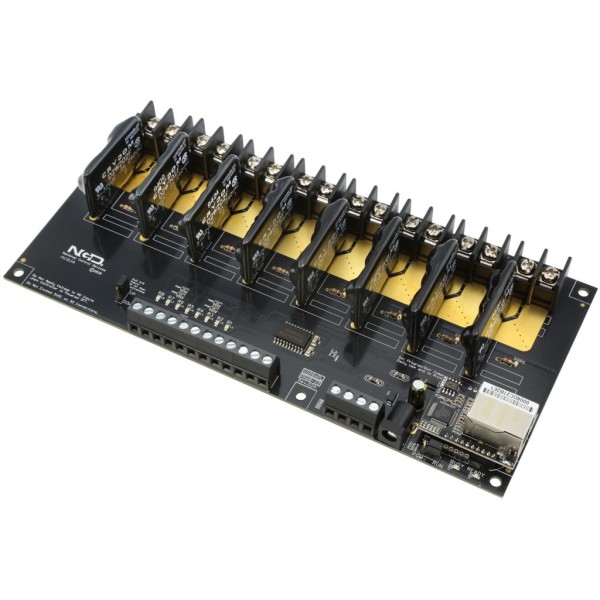

통신 모듈

통신 모듈별
소비전류 비교

통신 모듈은 RS-232가 일반 10 mA, RS-485가 일반 20 mA, 이더넷이 82 mA 수준이며 USB 모듈은 USB 포트에서 전원을 받아 보드 전류를 소비하지 않습니다. 이더넷은 NCD5500 이더넷 모듈과 호환됩니다.

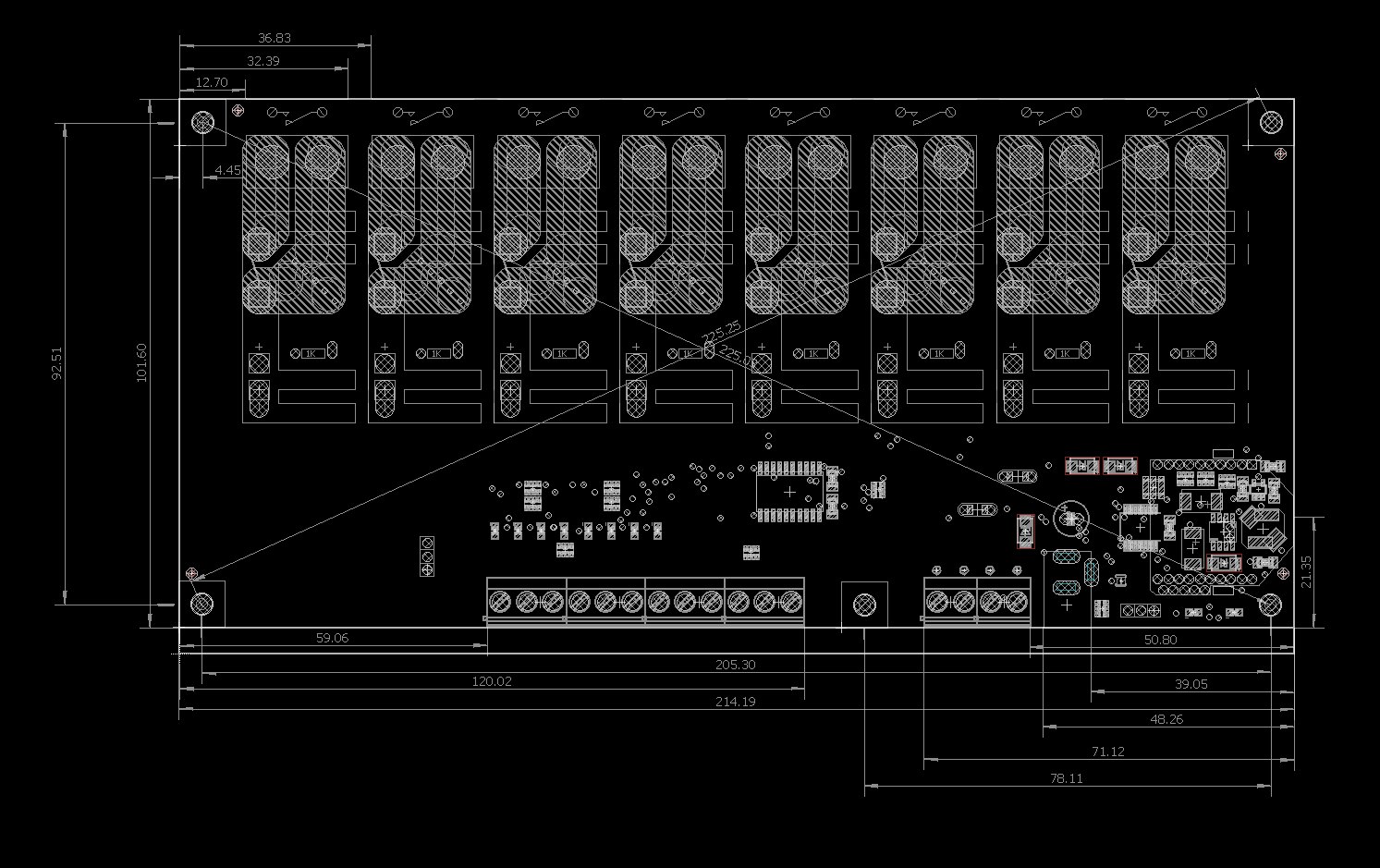

NCD 솔리드 스테이트 릴레이 컨트롤러 8 채널 + 8 채널 ADC ProXR Lite - 릴레이 컨트롤러 기판의 외형 치수 도면
릴레이 컨트롤러 기판의 외형 치수 도면

사용 방법

ProXR Lite 릴레이 보드
Base Station으로 명령 익히기

ProXR Lite는 ProXR 명령 세트를 사용하며, Base Station 소프트웨어로 명령 체계를 익힌 뒤 자체 프로그램에 같은 명령을 넣습니다. USB·RS-232·이더넷·WiFi 모듈은 모두 같은 직렬 데이터로 컨트롤러와 통신합니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 컨트롤러 자동 식별, 릴레이 제어 화면으로 명령 시험
FTDI USB 드라이버USB 통신 모듈을 가상 COM 포트로 인식

처음 연결하는 순서

순서할 일
1ProXR Lite에 USB 통신 모듈을 끼우고 전원을 넣은 뒤 PC와 연결하세요. USB 모듈은 USB 포트에서 전원을 받습니다.
2USB 모듈은 PC에 가상 COM 포트로 잡히며, 포트가 보이지 않으면 FTDI USB 드라이버를 설치하세요.
3ncd.io/start에서 Base Station을 내려받아 실행하고 해당 COM 포트를 선택합니다.
4통신 설정은 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 맞추세요.
5Base Station 제어 화면이나 아래 API 명령으로 릴레이를 켜고 끈 뒤 응답 AA 01 55 00을 확인합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 04 FE 8C FF 01 38뱅크 1의 릴레이 모두 켜기(패턴 FF)
AA 03 FE 74 01 20뱅크 1 릴레이 1 상태 읽기

명령은 원시 바이트(16진수)로 보내며 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

문자 입력 위주의 일반 터미널 프로그램은 원시 바이트를 다루지 못하므로, 직접 시험할 때는 바이너리 데이터를 보낼 수 있는 프로그램을 사용하세요. USB 모듈이 COM 포트로 보이지 않으면 FTDI USB 드라이버를 설치합니다.

사양

릴레이 구성 비교와
공통 사양

항목범용 SPDT고전력솔리드 스테이트
품번PR60-7_R1xPL · PR60-5_R2xPL · PR60-3_R4xPL · PR60-1_R8xPLPR60-8_R1x0PL · PR60-6_R2x0PL · PR60-4_R4x0PL · PR60-2_R8x0PLPR60-25_SSR1xPL · PR60-24_SSR2xPL · PR60-23_SSR4xPL · PR60-22_SSR8xPL
채널 수1 · 2 · 4 · 81 · 2 · 4 · 81 · 2 · 4 · 8
릴레이5 A 또는 10 A SPDT20 A SPDT 또는 30 A SPSTSPST · Type A – H
릴레이 활성화 시간해당 없음15 ms해당 없음
릴레이 비활성화 시간해당 없음10 ms해당 없음
기계 수명해당 없음10,000,000회해당 없음
전기 수명 (최대 부하 시)해당 없음100,000회해당 없음

시리즈 공통 사양

항목사양
작동 전압 (최소 · 일반 · 최대)10 · 12 · 15 VDC
대기 전력 소비 (최소 · 일반 · 최대)35 · 100 · 200 mA (활성 릴레이 없음, 통신 모듈 없음)
릴레이 전력 소비 (최소 · 일반 · 최대)28 · 35 · 60 mA (활성화된 릴레이 1개당)
작동 온도 범위-40 ~ 85 °C (구성 요소 이론적 한계 기준)
보관 온도 범위-55 ~ 85 °C (구성 요소 이론적 한계 기준)
작동 주변 공기 습도0 ~ 70 % (비응축)
ADC 입력8채널 8/10비트 (0 ~ 5 VDC)
타이머16개 (온보드 릴레이에 할당)
최대 부하 전압240 VAC (최대 절대 정격, 저항성 부하 기준)
RS-232 통신 모듈 전력 소비10 mA (일반) · 20 mA (최대)
RS-485 통신 모듈 전력 소비20 mA (일반) · 35 mA (최대)
이더넷 통신 모듈 전력 소비 (최소 · 일반 · 최대)58 · 82 · 100 mA
USB 통신 모듈 전력 소비USB 포트에서 전원 공급 (장치 전류 소비 없음)
별매통신 모듈 (USB · RS-232 · 이더넷 · WiFi · Bluetooth · 산업용 무선)

솔리드 스테이트 릴레이 Type 정격

Type정격부하 종류
A2 A저항성 AC 부하
B5 A저항성 AC 부하
C5 A유도성 AC 부하
D25 A유도성 AC 부하
E25 A저항성 AC 부하
F3 ADC 부하
G20 ADC 부하
H10 ADC 부하

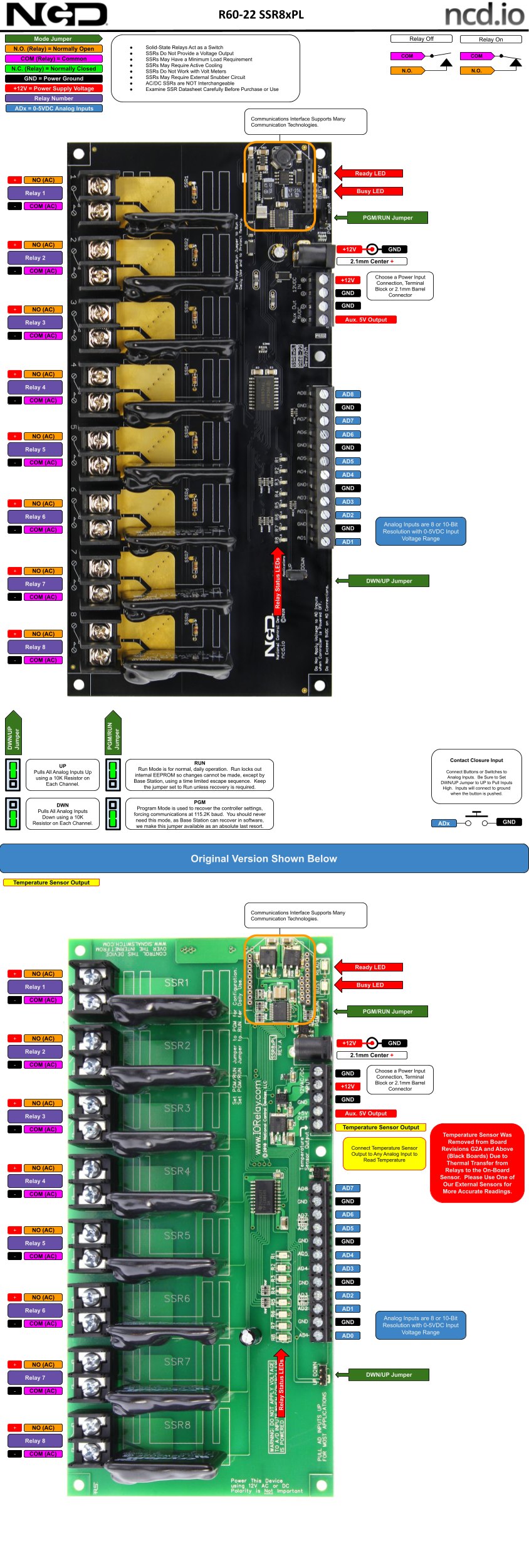

NCD 솔리드 스테이트 릴레이 컨트롤러 8 채널 + 8 채널 ADC ProXR Lite - 릴레이 컨트롤러 보드의 배선 구성도
릴레이 컨트롤러 보드의 배선 구성도

활용 분야

센서와 부하를
함께 다루는 현장

  • 산업 설비 제어 — 설비 장비의 전원을 PC 명령으로 개폐합니다.
  • 센서 모니터링 — 아날로그 센서 값을 8채널로 읽습니다.
  • 수동 제어 연동 — 입력 신호로 릴레이를 직접 동작시킵니다.
  • 원격 장비 조작 — 이더넷이나 무선으로 떨어진 장비를 조작합니다.

선택 가이드

부하 전류별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
부하가 5 A 또는 10 A 이하일 때범용 SPDT (R1xPL · R2xPL · R4xPL · R8xPL)일반 부하용 SPDT 릴레이를 1~8채널로 고릅니다.
부하가 20 A 또는 30 A일 때고전력 (R1x0PL · R2x0PL · R4x0PL · R8x0PL)20 A SPDT 또는 30 A SPST를 사용합니다.
AC 또는 DC 부하를 반복 스위칭할 때솔리드 스테이트 (SSR1xPL ~ SSR8xPL)접점 없이 Type A~H로 부하를 고릅니다.

구성·옵션

구성품과
별매 모듈

구분내용
구성품ProXR Lite 릴레이 컨트롤러 보드 (8채널 ADC 내장)
옵션릴레이 1 · 2 · 4 · 8채널, 범용 · 고전력 · 솔리드 스테이트
별매통신 모듈 (USB · RS-232 · 이더넷 · WiFi · Bluetooth · 산업용 무선)
