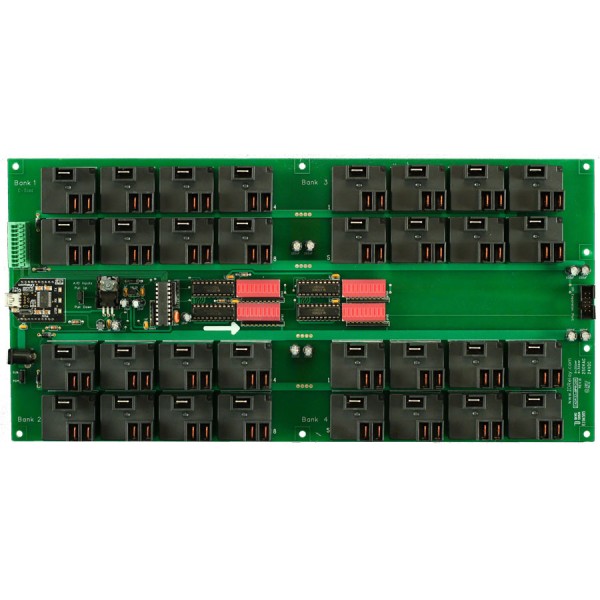

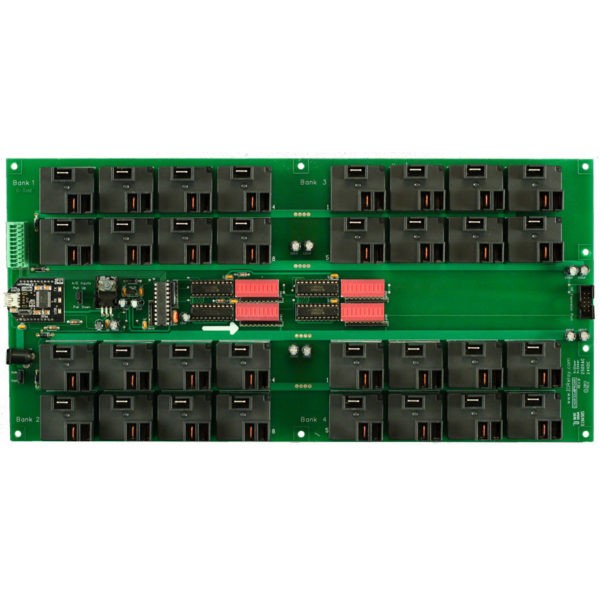

NCD ZADR3220PROXR 산업용 고전력 릴레이 컨트롤러 32 채널 + 8 채널 ADC

NCD ZADR3220PROXR 산업용 고전력 릴레이 컨트롤러 32 채널 + 8 채널 ADC

MODEL
ZADR3220PROXR
브랜드
NCD
제품 자료
제품문의 구매하기

32회로 대전류 제어⁣ 원격 운영까지 한 보드로

NCD ZADR3220PROXR 산업용 고전력 릴레이 컨트롤러 32채널 + 8채널 ADC⁣ 릴레이 : 고전력 32채널 · 20 A SPDT⁣ ADC : 8채널 8/10비트 · 0–5 VDC⁣ 동작 온도 : 0 ~ 85 °C 연속 24시간

견적 받기

NCD 한국 독점 공급 파트너

NCD ZADR3220PROXR은 20 A SPDT 고전력 릴레이 32채널과 8채널 8/10비트 ADC를 갖춘 산업용 고전력 릴레이 컨트롤러(Industrial High-Power Relay Controller with ADC)입니다. (주)테솔이 국내에 공식 공급합니다.

릴레이가 더 필요하면 XR 확장 포트에 확장 보드를 연결합니다. 인터넷으로 제어하려면 라우터에 포트 포워딩을 설정합니다.

32채널

고전력 릴레이

20 A

SPDT 정격

256개

펌웨어 지원 한도

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

8채널 ADC

센서 읽기와 입력 기반 수동 제어

모듈식 통신

USB · RS-232 · 이더넷 · WiFi 선택

확장과 원격 제어

ZADR3220PROXR의 XR 확장과⁣ 인터넷 제어

XR 확장 포트에는 SPST, SPDT, DPDT 확장 보드를 4·8·16·24·32채널 단위로 연결합니다. 펌웨어는 최대 256개까지 지원하나 케이블이 길면 128개 이상은 동작하지 않을 수 있습니다.

API 모드와 Base Station을 사용하면 인터넷으로 컨트롤러를 제어할 수 있으며, 이때는 라우터에 포트 포워딩을 설정합니다.

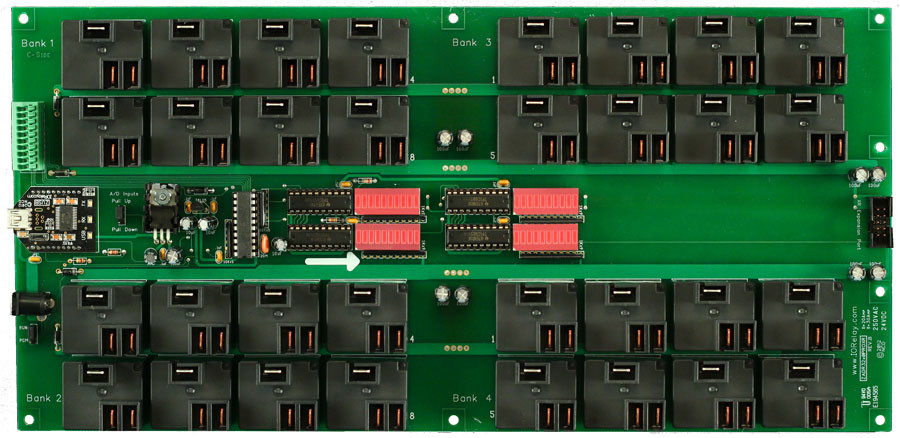

NCD ZADR3220PROXR - 대형 릴레이가 상하로 배열된 32채널 릴레이 보드
대형 릴레이가 상하로 배열된 32채널 릴레이 보드

사용 방법

ZADR3220PROXR 처음 연결해 보는 순서

ZADR3220PROXR도 다른 ProXR 컨트롤러와 명령 세트가 같아 Base Station에서 시험한 명령을 그대로 옮깁니다.

순서할 일
1전원을 넣은 컨트롤러를 통신 모듈로 PC에 연결하고, COM 포트가 보이지 않으면 FTDI 드라이버를 설치합니다.
2Base Station을 실행하면 연결된 컨트롤러를 식별하고 사용할 수 있는 제어 화면을 보여 줍니다.
3자체 프로그램에서는 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 포트를 열고 아래 명령을 원시 바이트로 보냅니다.
명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 82 00 2D모든 뱅크의 릴레이 전체 켜기
AA 02 FE A6 50ADC 8채널 전체를 8비트로 읽기

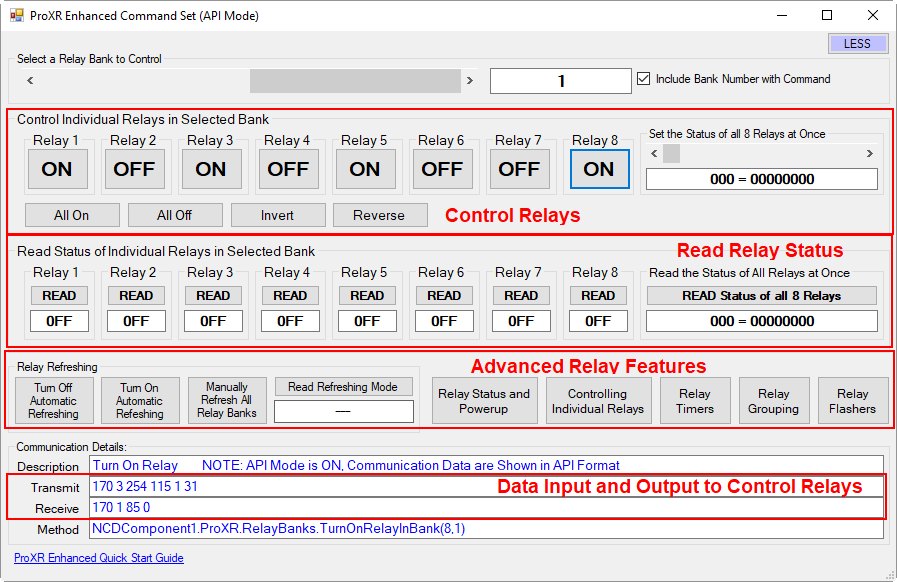

NCD ZADR3220PROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

ZADR3220PROXR 사양

항목사양
릴레이고전력 32채널 · 20 A SPDT
ADC8채널 8/10비트 · 0–5 VDC
릴레이 한도펌웨어 기준 256개(케이블이 길면 128개 이상은 어려움)
동작 온도0 ~ 85 °C 연속 24시간

활용 분야

회로 수가 많은 대전류 설비

  • 부하 회로 32개의 중앙 개폐
  • 포트 포워딩으로 인터넷 원격 제어
  • XR 확장으로 릴레이 수를 늘리는 구성

제품 상세 이미지

NCD ZADR3220PROXR 상세 이미지 1

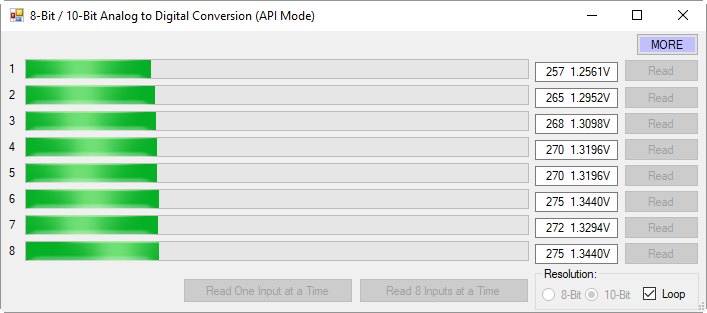

NCD ZADR3220PROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
