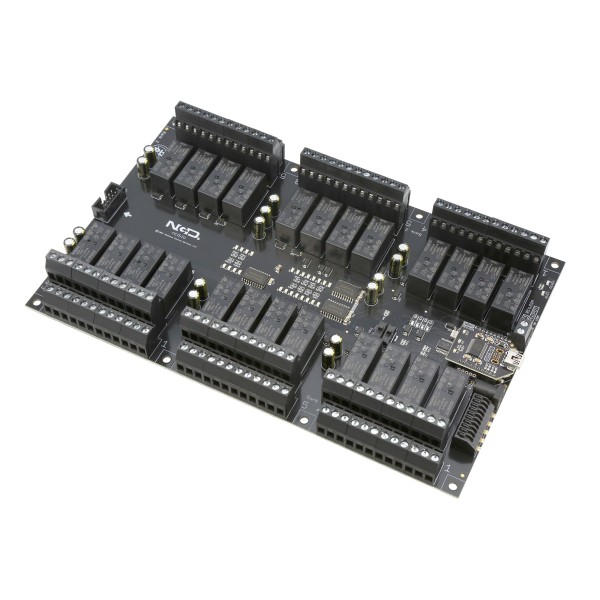

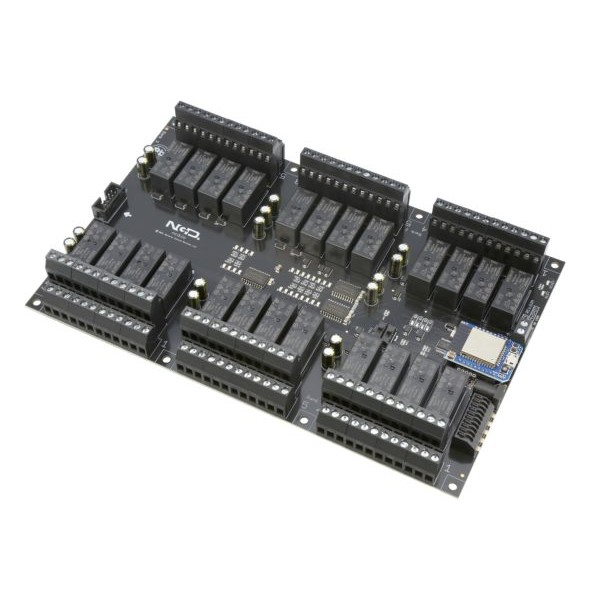

NCD PR60-74_ZADSR241DPDTPROXR 산업용 릴레이 컨트롤러 24 채널 DPDT + 8 채널 ADC

NCD PR60-74_ZADSR241DPDTPROXR 산업용 릴레이 컨트롤러 24 채널 DPDT + 8 채널 ADC

MODEL
PR60-74_ZADSR241DPDTPROXR
브랜드
NCD
제품 자료
제품문의 구매하기

24개 DPDT 릴레이로⁣ 타이머 운전과 일괄 갱신

NCD PR60-74_ZADSR241DPDTPROXR 산업용 릴레이 컨트롤러 24채널 DPDT + 8채널 ADC⁣ 릴레이 : DPDT 24채널 · 1 A⁣ ADC : 8채널 8/10비트⁣ 타이머·플래셔 : 각 16개

견적 받기

NCD 한국 독점 공급 파트너

NCD PR60-74_ZADSR241DPDTPROXR은 1 A DPDT 신호 릴레이 24채널과 8채널 8/10비트 ADC를 갖춘 산업용 릴레이 컨트롤러(Industrial Relay Controller with ADC)입니다. 타이머와 플래셔가 각각 16개이며 모두 컨트롤러 안에서 백그라운드로 돌아갑니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 24개의 상태를 한 번에 바꾸는 수동 새로 고침 방식도 지원합니다.

24채널

DPDT 릴레이

1 A

릴레이 정격

16개

타이머

16개

플래셔

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

8채널 ADC

센서 읽기와 입력 기반 수동 제어

모듈식 통신

USB · RS-232 · 이더넷 · WiFi 선택

새로 고침 방식

PR60-74_ZADSR241DPDTPROXR⁣ 자동·수동 새로 고침

자동 새로 고침에서는 명령을 받을 때마다 릴레이가 바뀝니다. 수동으로 바꾸면 릴레이 메모리에 상태를 먼저 적어 두고 새로 고침 명령 하나로 24채널을 동시에 전환합니다.

새로 고침 설정은 전원을 껐다 켜도 유지됩니다.

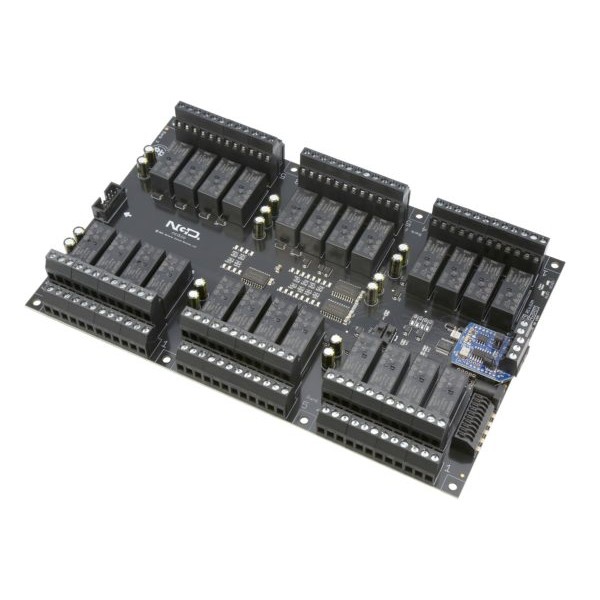

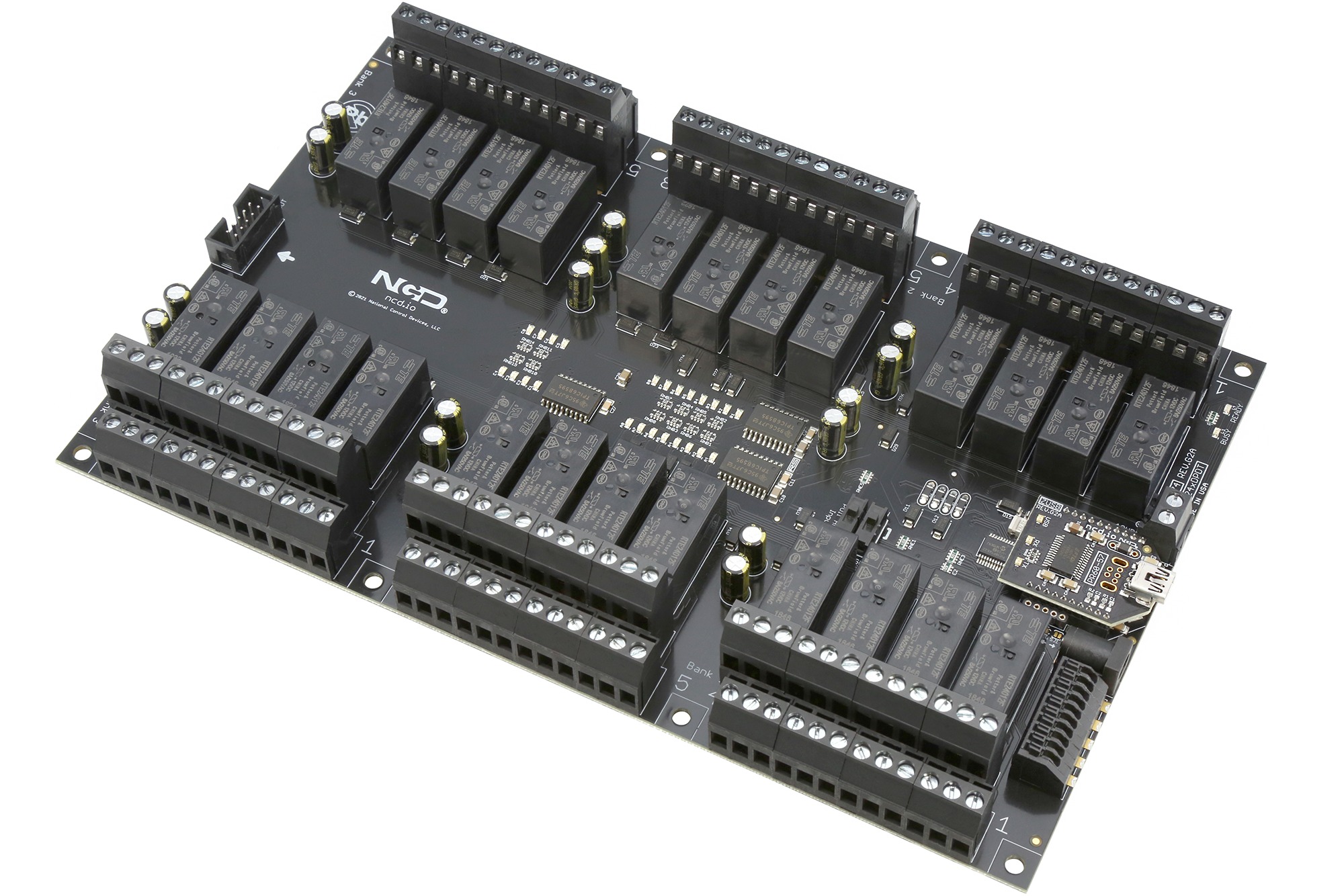

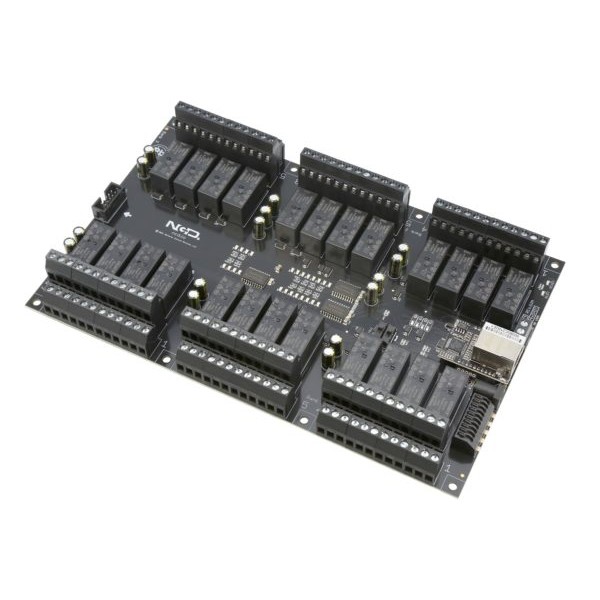

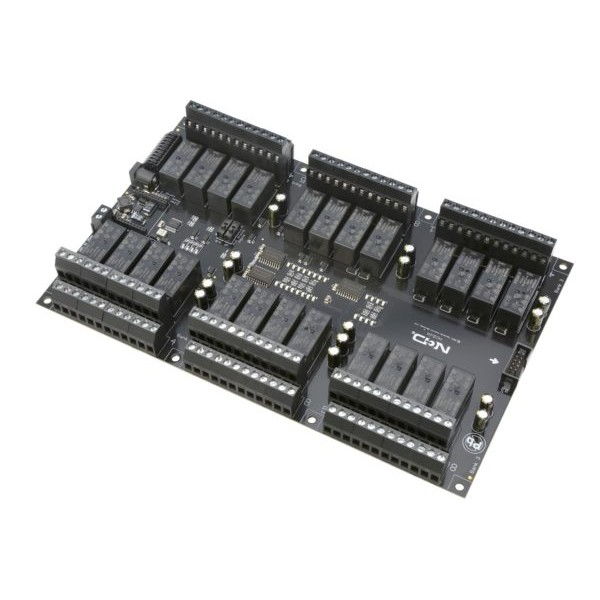

NCD PR60-74_ZADSR241DPDTPROXR - 검은색 릴레이 보드를 비스듬히 본 24채널 전체 모습
검은색 릴레이 보드를 비스듬히 본 24채널 전체 모습

사용 방법

PR60-74_ZADSR241DPDTPROXR 연결 순서

PR60-74_ZADSR241DPDTPROXR은 24채널이어도 다른 ProXR 컨트롤러와 같은 명령을 사용합니다.

순서할 일
1통신 모듈을 장착하고 전원을 넣은 뒤 PC와 연결합니다. USB 모듈이 COM 포트로 잡히지 않으면 FTDI 드라이버를 설치합니다.
2ncd.io/start에서 Base Station을 내려받아 실행하고 컨트롤러가 연결된 COM 포트를 고릅니다.
3115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 접속해 아래 명령을 보냅니다. 릴레이 명령이 끝나면 AA 01 55 00이 돌아옵니다.
명령(16진수)하는 일
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기
AA 04 FE 6C 01 01 1A릴레이 1과 2를 동시에 켜기
AA 02 FE 9E 48ADC 입력 1을 10비트로 읽기

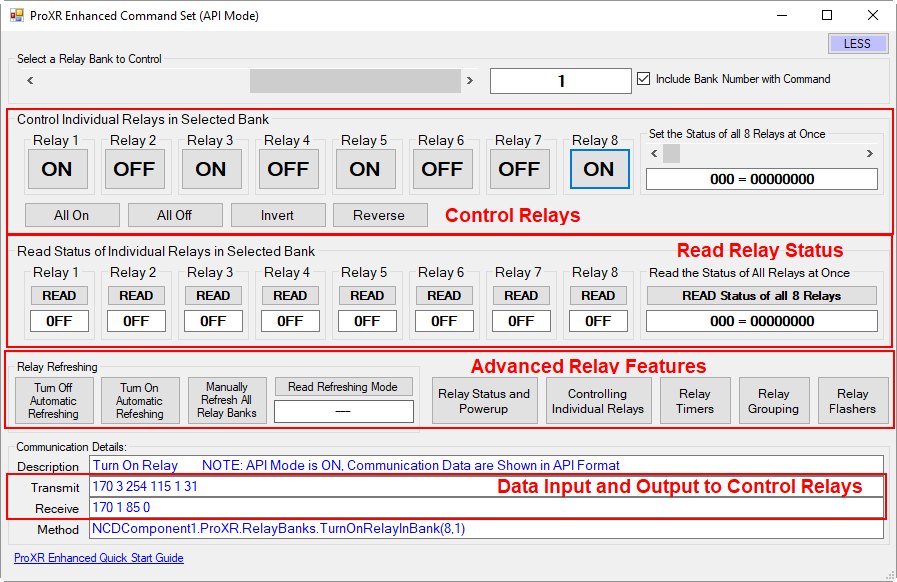

NCD PR60-74_ZADSR241DPDTPROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

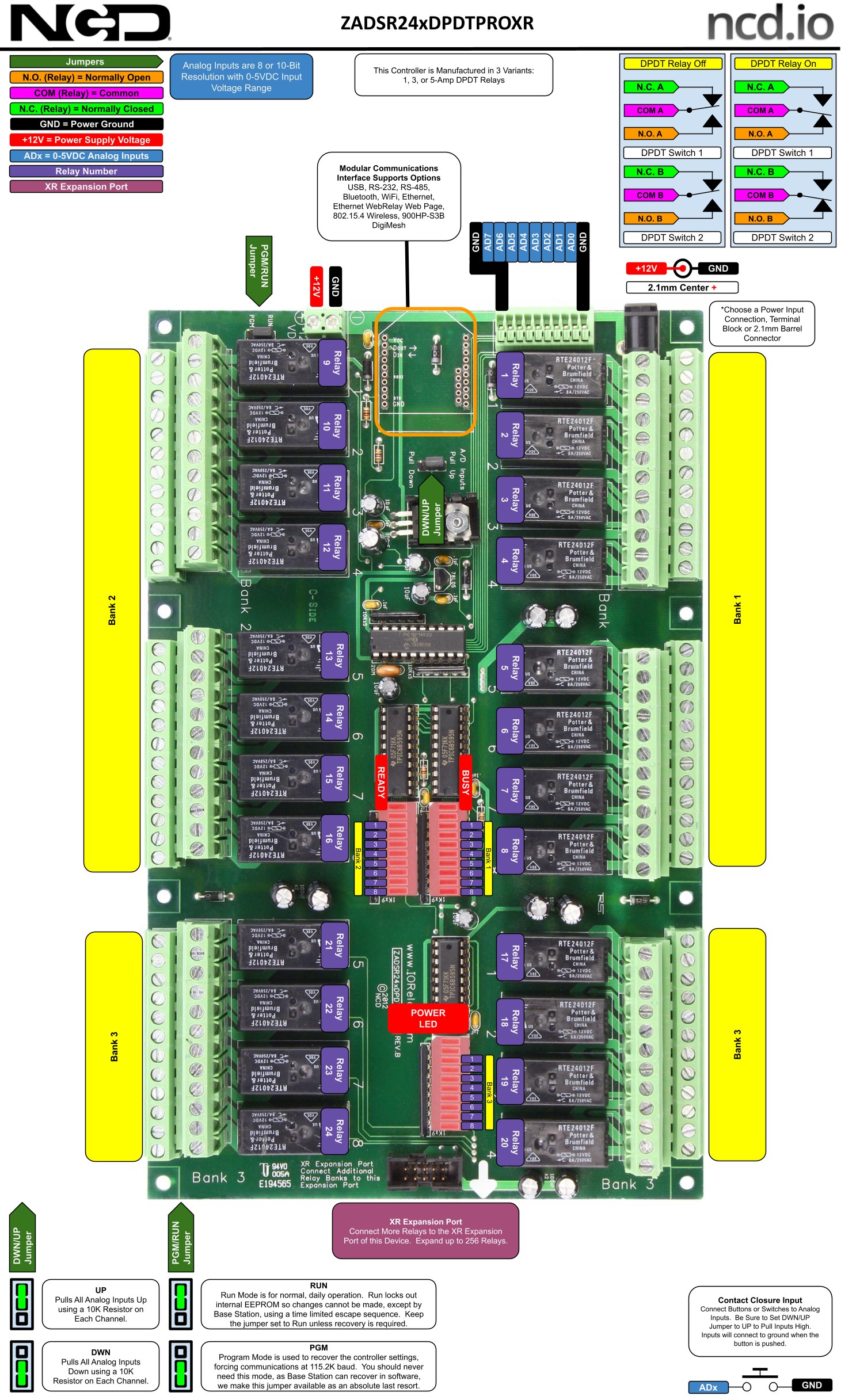

NCD PR60-74_ZADSR241DPDTPROXR - 24채널 DPDT 릴레이와 ADC 보드의 배치 구성도
24채널 DPDT 릴레이와 ADC 보드의 배치 구성도

타이머

타이머 16개와⁣ 플래셔 16개 할당

타이머는 최대 255시간, 255분, 255초까지 릴레이를 켜 두며 임의의 릴레이에 지정합니다. 플래셔는 취소할 때까지 릴레이를 켰다 끄기를 반복합니다.

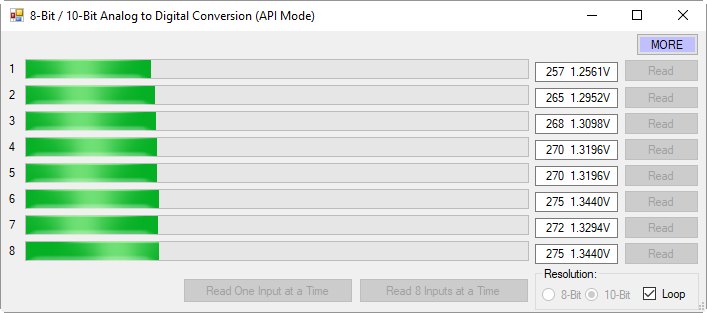

NCD PR60-74_ZADSR241DPDTPROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

사양

PR60-74_ZADSR241DPDTPROXR 사양

항목사양
릴레이DPDT 24채널 · 1 A
ADC8채널 8/10비트
타이머·플래셔각 16개
XR 확장최대 256개

활용 분야

24개 경로를 다루는 설비

  • 24개 신호 경로의 일괄 전환
  • 타이머로 정해진 시간 뒤 원래 경로로 돌아오는 신호 전환
