NCD ZADR820PROXR 산업용 고전력 릴레이 컨트롤러 8 채널 + 8 채널 ADC

NCD ZADR820PROXR 산업용 고전력 릴레이 컨트롤러 8 채널 + 8 채널 ADC

MODEL
ZADR820PROXR
브랜드
NCD
제품문의 구매하기

20 A 릴레이 8개를⁣ 퀵 커넥트 단자로 연결

NCD ZADR820PROXR 산업용 고전력 릴레이 컨트롤러 8채널 + 8채널 ADC⁣ 릴레이 : 고전력 8채널 · 20 A SPDT⁣ 릴레이 단자 : 퀵 커넥트 3개⁣ ADC : 8채널 · 8/10비트 · 0–5 VDC

견적 받기

NCD 한국 독점 공급 파트너

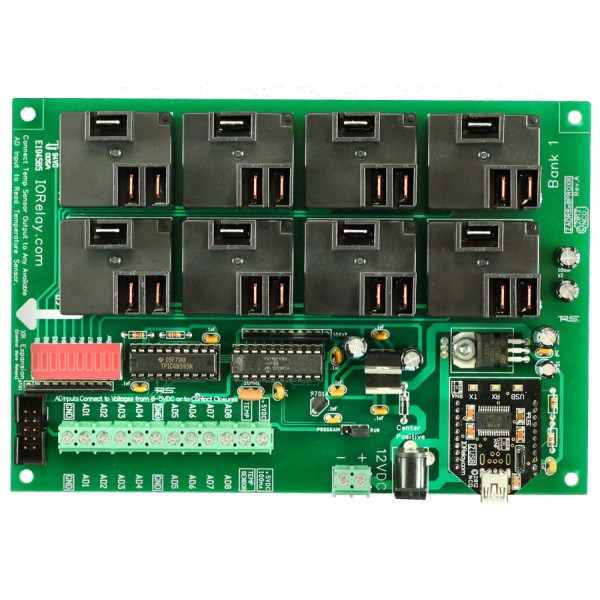

NCD ZADR820PROXR은 20 A SPDT 고전력 릴레이 8채널과 8채널 8/10비트 ADC를 갖춘 산업용 고전력 릴레이 컨트롤러(Industrial High-Power Relay Controller with ADC)입니다. 20 A 릴레이 8개를 퀵 커넥트 단자로 결선합니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 단자는 퀵 커넥트 방식이며, 한 릴레이에 상시 열림, 공통, 상시 닫힘 3개가 있습니다.

8채널

고전력 릴레이

20 A

SPDT 정격

8채널

8/10비트 ADC

0–85 °C

연속 운전 범위

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

8채널 ADC

센서 읽기와 입력 기반 수동 제어

모듈식 통신

USB · RS-232 · 이더넷 · WiFi 선택

단자와 입력

ZADR820PROXR 릴레이 단자와⁣ ADC 입력 연동

릴레이 단자는 나사 단자가 아닌 퀵 커넥트 단자입니다. 분리형 커넥터(Pluggable Connectors) 옵션은 없습니다.

ADC 입력 8개는 센서 값이나 접점 입력으로 사용합니다. Relay Activator 화면에서 입력마다 켜기, 끄기, 토글, 점멸 같은 동작을 최대 8가지까지 지정해 릴레이와 연동합니다.

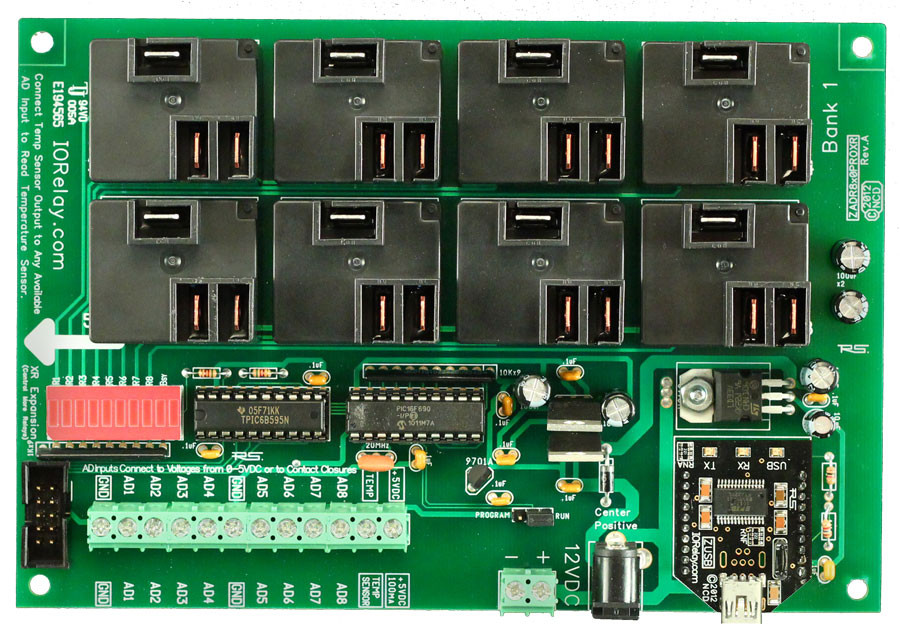

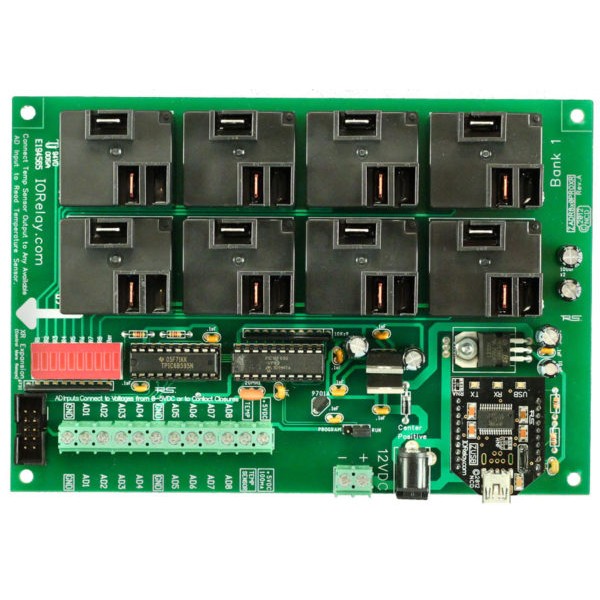

NCD ZADR820PROXR - 대형 릴레이 8개와 하단 단자가 보이는 릴레이 보드
대형 릴레이 8개와 하단 단자가 보이는 릴레이 보드

사용 방법

ZADR820PROXR PC 접속과 명령 확인

순서할 일
1전원을 넣은 컨트롤러를 통신 모듈로 PC에 연결하고, COM 포트가 보이지 않으면 FTDI 드라이버를 설치합니다.
2Base Station을 실행하면 연결된 컨트롤러를 식별하고 사용할 수 있는 제어 화면을 보여 줍니다.
3자체 프로그램에서는 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 포트를 열고 아래 명령을 원시 바이트로 보냅니다.
명령(16진수)하는 일
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기
AA 02 FE 96 40ADC 입력 1을 8비트로 읽기

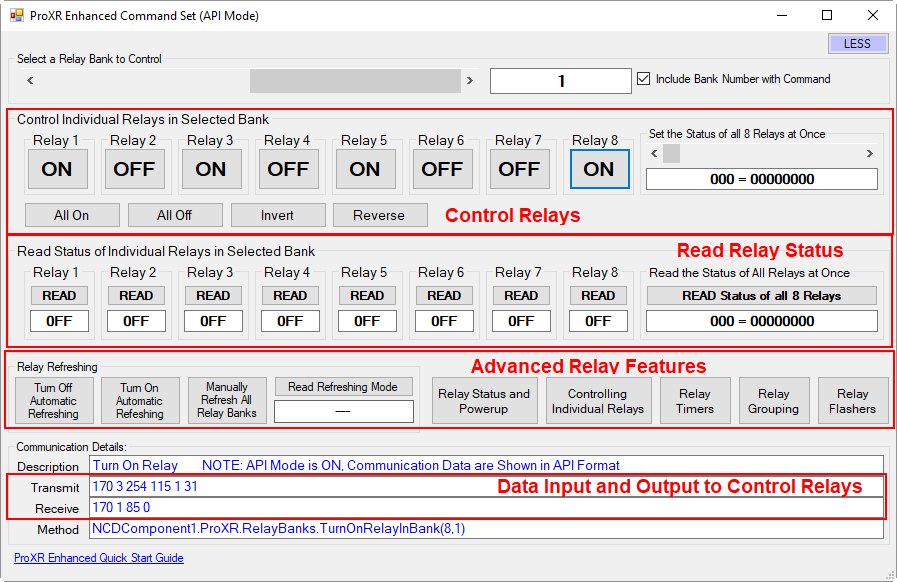

NCD ZADR820PROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

ZADR820PROXR 사양

항목사양
릴레이고전력 8채널 · 20 A SPDT
릴레이 단자퀵 커넥트 3개(상시 열림·공통·상시 닫힘)
ADC8채널 · 8/10비트 · 0–5 VDC
타이머·플래셔각 16개
작동 온도0 ~ 85 °C 24시간 연속

활용 분야

대전류 회로를 다루는 현장

  • 20 A 이하 부하 회로 8개의 개폐
  • 0–5 VDC 입력과 Relay Activator를 이용한 릴레이 연동
  • 통신 모듈을 이용한 원격 개폐 명령

제품 상세 이미지

NCD ZADR820PROXR 상세 이미지 1

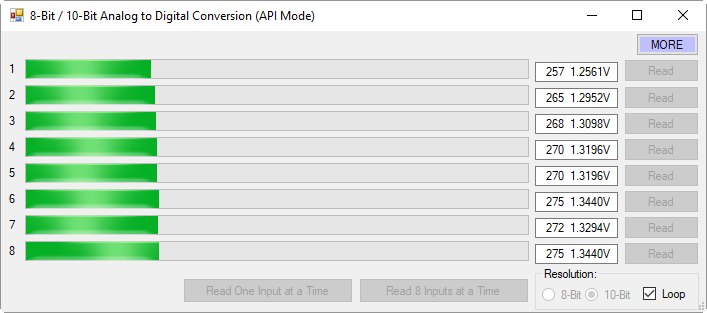

NCD ZADR820PROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어

같은 계열

ZADR820PROXR과 채널이 다른⁣ 고전력 모델과 형제 구성

관련 제품

ZADR820PROXR 설계 전에 볼⁣ 다른 분류
