릴레이 8개를 켜고 끄며⁣ 센서 입력도 함께 읽기

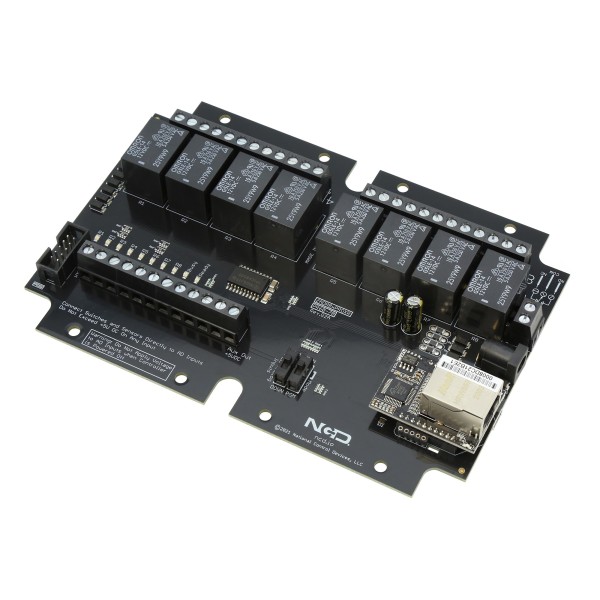

NCD PR60-70_ZADR85PROXR 산업용 릴레이 컨트롤러 8채널 SPDT + 8채널 ADC⁣ 릴레이 : SPDT 8채널, 5 A⁣ ADC : 8채널 8/10비트, 0–5 VDC⁣ 타이머·플래셔 : 각 16개

견적 받기

NCD 한국 독점 공급 파트너

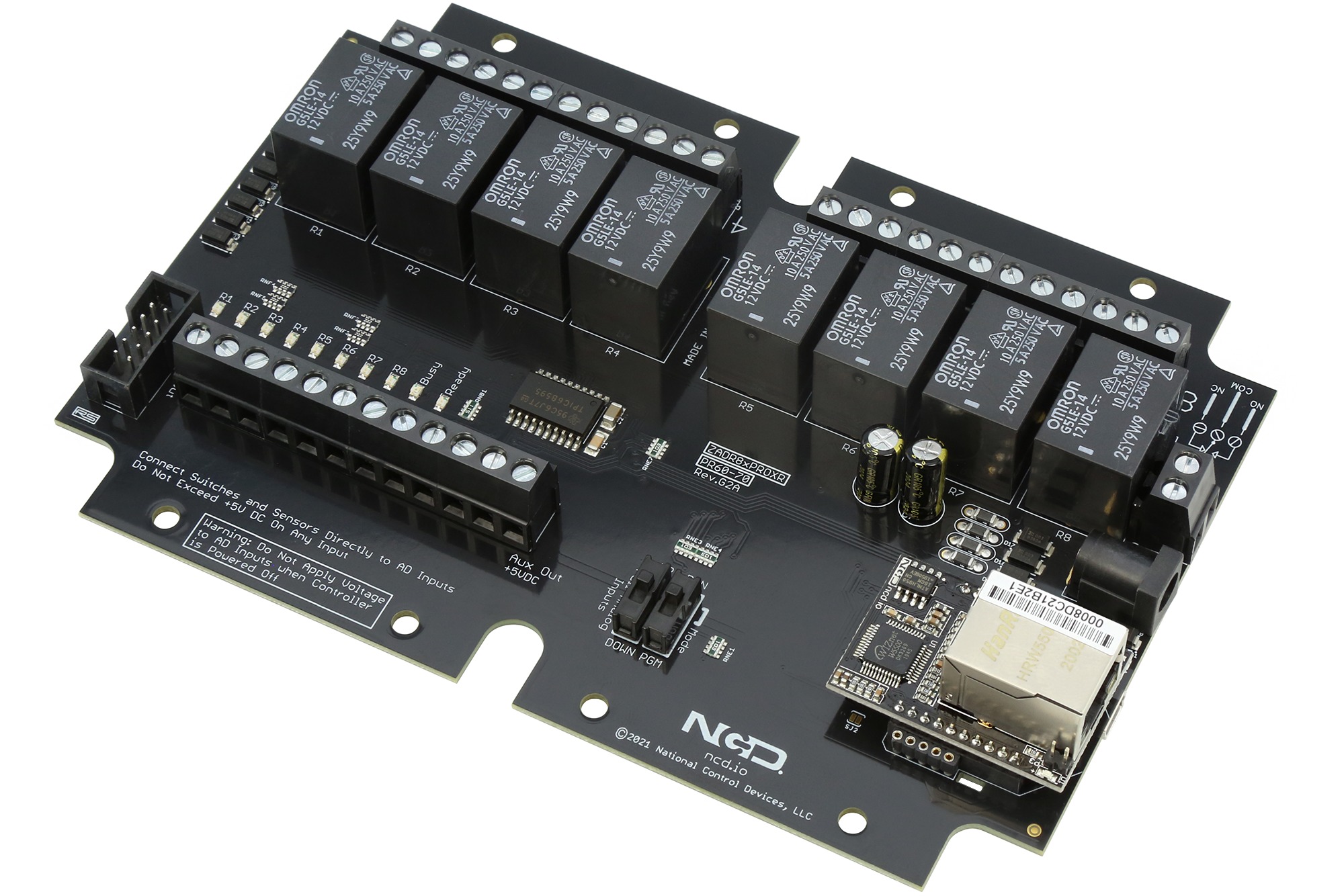

NCD PR60-70_ZADR85PROXR은 5 A SPDT 릴레이 8채널과 8채널 8/10비트 ADC를 갖춘 산업용 릴레이 컨트롤러(Industrial Relay Controller with ADC)입니다. 릴레이 8개와 아날로그 입력 8개를 보드 한 장에서 함께 다룹니다. (주)테솔이 국내에 공식 공급합니다.

릴레이마다 상시 열림·공통·상시 닫힘 나사 단자 3개가 있습니다. 분리형 커넥터(Pluggable Connectors)는 주문할 때 추가 여부를 고릅니다.

8채널

SPDT 릴레이

5 A

릴레이 정격

8채널

8/10비트 ADC

16개

백그라운드 타이머

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

8채널 ADC

센서 읽기와 입력 기반 수동 제어

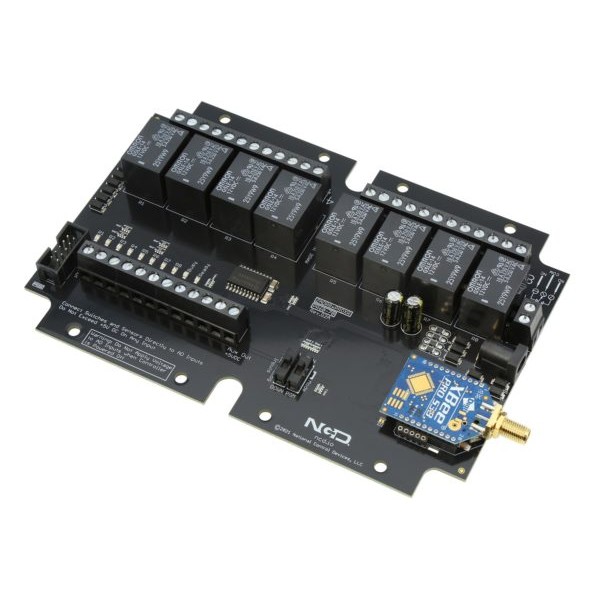

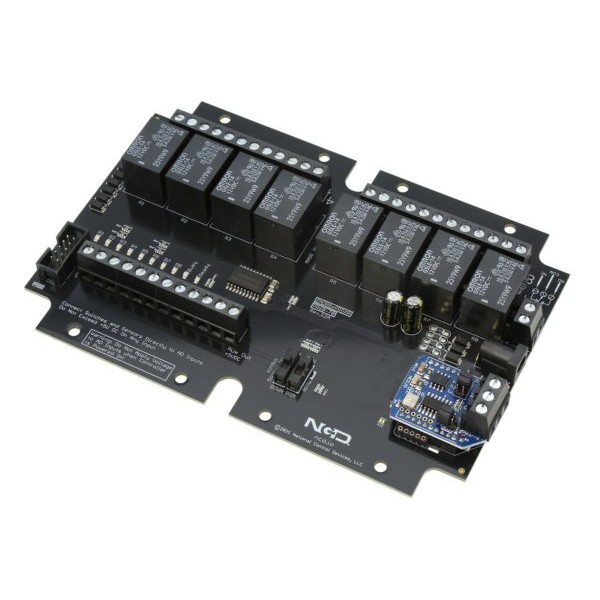

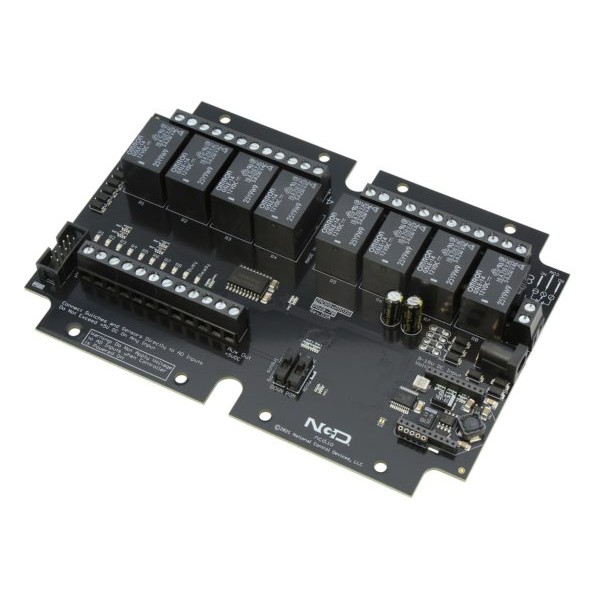

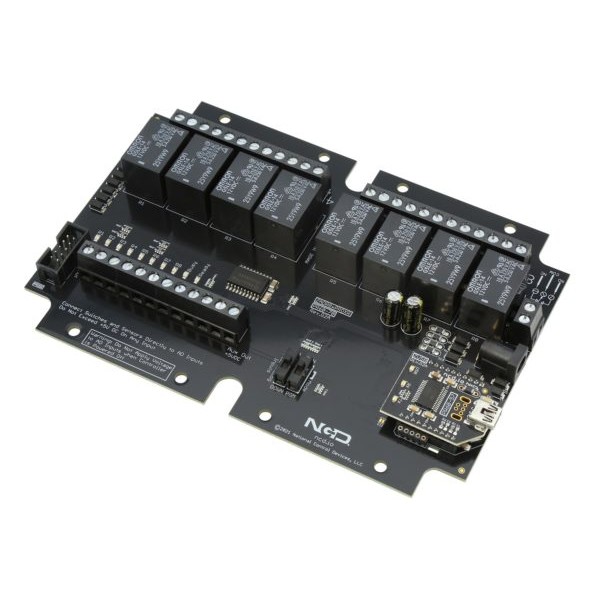

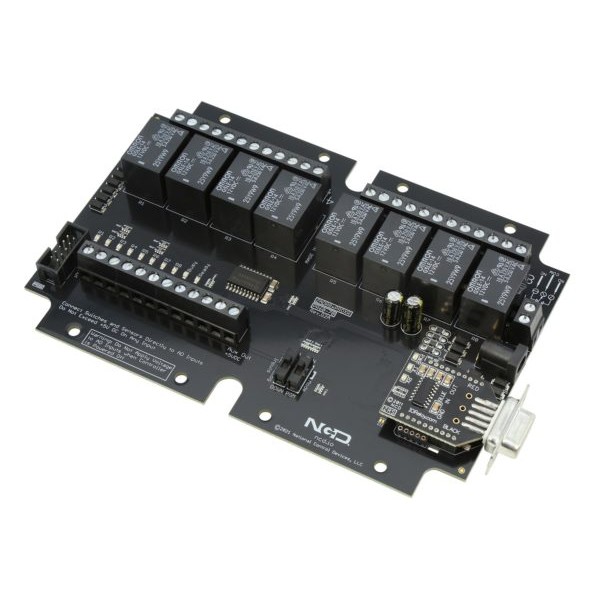

모듈식 통신

USB · RS-232 · 이더넷 · WiFi 선택

입력 연동

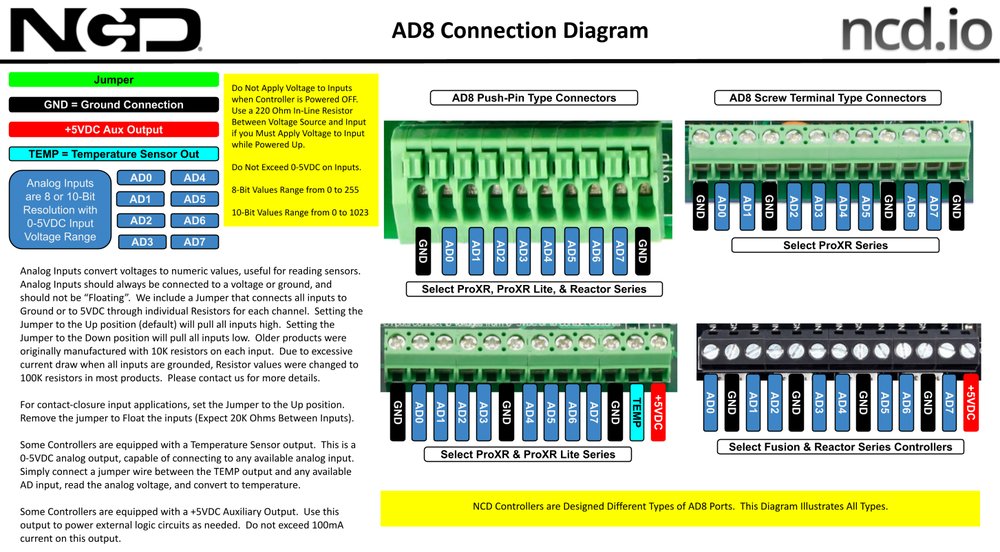

PR60-70_ZADR85PROXR의 ADC와⁣ Relay Activator

ADC 8채널은 0–5 VDC를 읽어 8비트에서는 0–255, 10비트에서는 0–1023 값을 줍니다. 센서와 함께 버튼·스위치 접점도 입력으로 받습니다.

Relay Activator 화면에서 입력 하나에 켜기, 끄기, 토글, 순간 점멸, 전체 켜기·끄기, 푸시 알림 같은 동작을 최대 8가지까지 연결합니다.

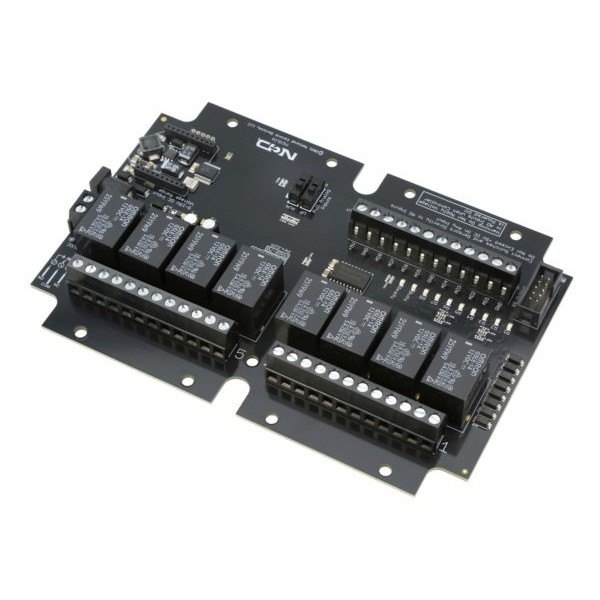

NCD PR60-70_ZADR85PROXR - 검은색 릴레이 보드를 비스듬히 본 전체 모습
검은색 릴레이 보드를 비스듬히 본 전체 모습

사용 방법

PR60-70_ZADR85PROXR 처음 연결하기

순서할 일
1통신 모듈을 장착하고 전원을 넣은 뒤 PC와 연결합니다. USB 모듈이 COM 포트로 잡히지 않으면 FTDI 드라이버를 설치합니다.
2ncd.io/start에서 Base Station을 내려받아 실행하고 컨트롤러가 연결된 COM 포트를 고릅니다.
3115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 접속해 아래 명령을 보냅니다. 릴레이 명령이 끝나면 AA 01 55 00이 돌아옵니다.
명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기
AA 02 FE 96 40ADC 입력 1을 8비트로 읽기

명령의 마지막 바이트는 체크섬입니다. 일반 문자 터미널은 원시 바이트를 보내지 못하므로 바이너리 전송이 되는 프로그램으로 시험합니다.

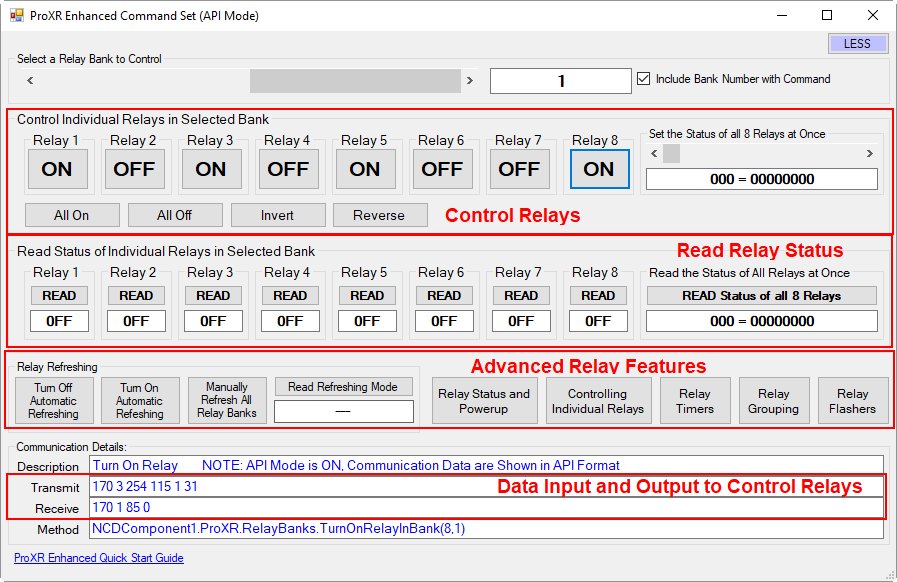

NCD PR60-70_ZADR85PROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

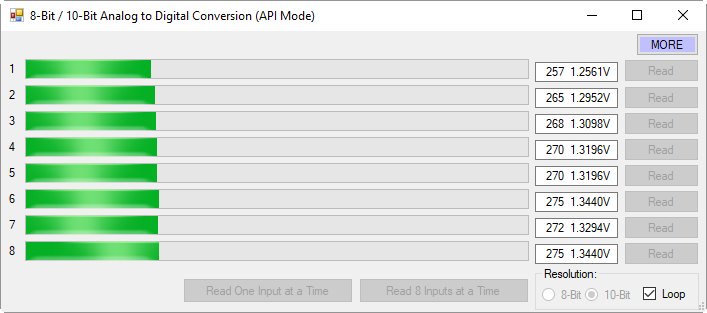

NCD PR60-70_ZADR85PROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

사양

PR60-70_ZADR85PROXR 사양

항목사양
릴레이SPDT 8채널, 5 A
ADC8채널 8/10비트, 0–5 VDC
타이머·플래셔각 16개
릴레이 확장XR 확장 포트, 펌웨어 기준 최대 256개
작동 온도0 ~ 85 °C, 24시간 연속

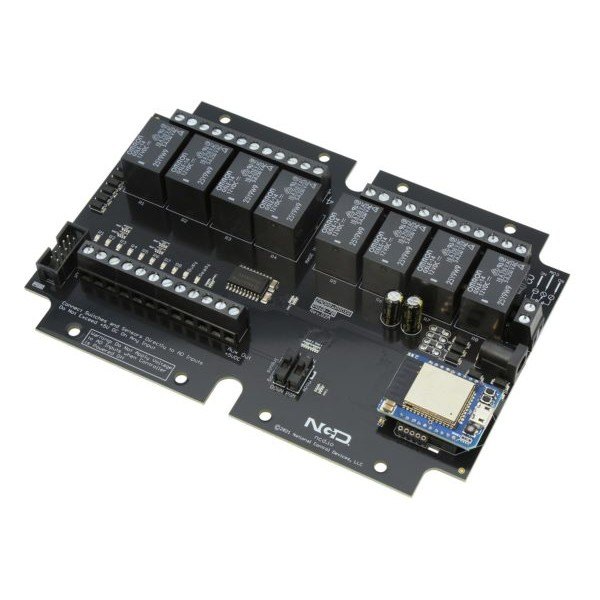

NCD PR60-70_ZADR85PROXR - Wi-Fi 모듈이 장착된 릴레이 보드 정면
