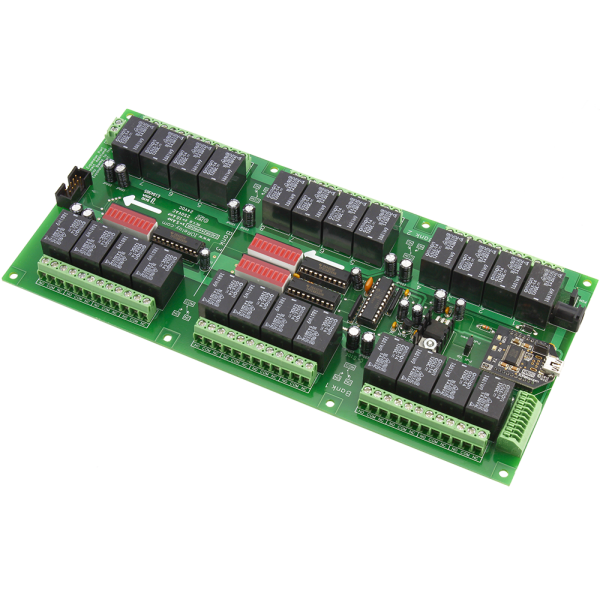

NCD ZADSR245PROXR 산업용 릴레이 컨트롤러 24 채널 SPDT + 8 채널 ADC

NCD ZADSR245PROXR 산업용 릴레이 컨트롤러 24 채널 SPDT + 8 채널 ADC

MODEL
ZADSR245PROXR
브랜드
NCD
제품 자료
제품문의 구매하기

릴레이 24개를 묶어⁣ DPDT처럼 사용하는 구성

NCD ZADSR245PROXR 산업용 릴레이 컨트롤러 24채널 SPDT + 8채널 ADC⁣ 릴레이 : SPDT 24채널 · 5 A⁣ 입력 : ADC 8채널⁣ 그룹화 : DPDT ~ 8PDT

견적 받기

NCD 한국 독점 공급 파트너

NCD ZADSR245PROXR은 5 A SPDT 릴레이 24채널에 8채널 8/10비트 ADC를 더한 산업용 릴레이 컨트롤러(Industrial Relay Controller with ADC)입니다. 릴레이를 묶어 DPDT에서 8PDT까지의 릴레이처럼 구동하는 그룹화 명령이 특징입니다. (주)테솔이 국내에 공식 공급합니다.

값비싼 다극 릴레이 대신 온보드 SPDT 릴레이를 묶어 같은 동작을 만듭니다.

24채널

SPDT 릴레이

5 A

릴레이 정격

DPDT~8PDT

그룹화 구성

8채널

8/10비트 ADC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

8채널 ADC

센서 읽기와 입력 기반 수동 제어

모듈식 통신

USB · RS-232 · 이더넷 · WiFi 선택

릴레이 그룹화

ZADSR245PROXR 기준 릴레이와⁣ 이웃 릴레이 동작

그룹화 명령은 기준이 되는 릴레이 하나를 켜면 이웃 릴레이가 함께 동작하도록 묶습니다. 이렇게 하면 SPDT 릴레이로 DPDT, 8PDT 같은 다극 스위칭을 만들 수 있습니다.

릴레이 상태는 기본적으로 명령마다 갱신됩니다. 자동 새로 고침을 끄고 릴레이 메모리를 먼저 설정해 두면 새로 고침 명령 한 번에 24채널 상태를 동시에 바꿀 수 있으며 이 설정은 전원이 꺼져도 유지됩니다.

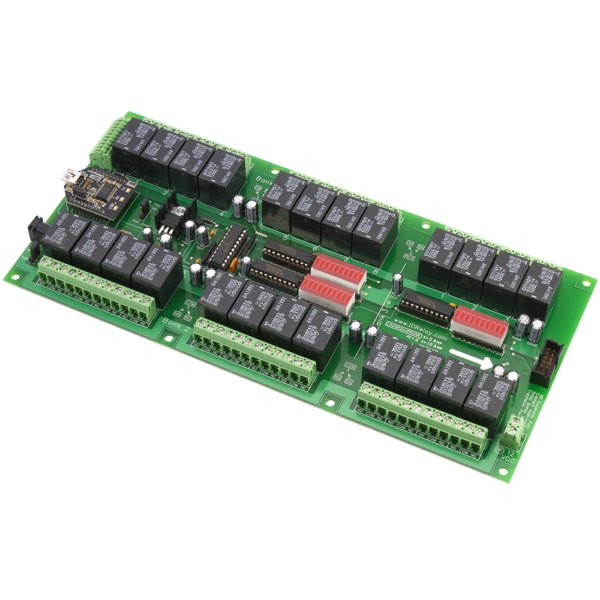

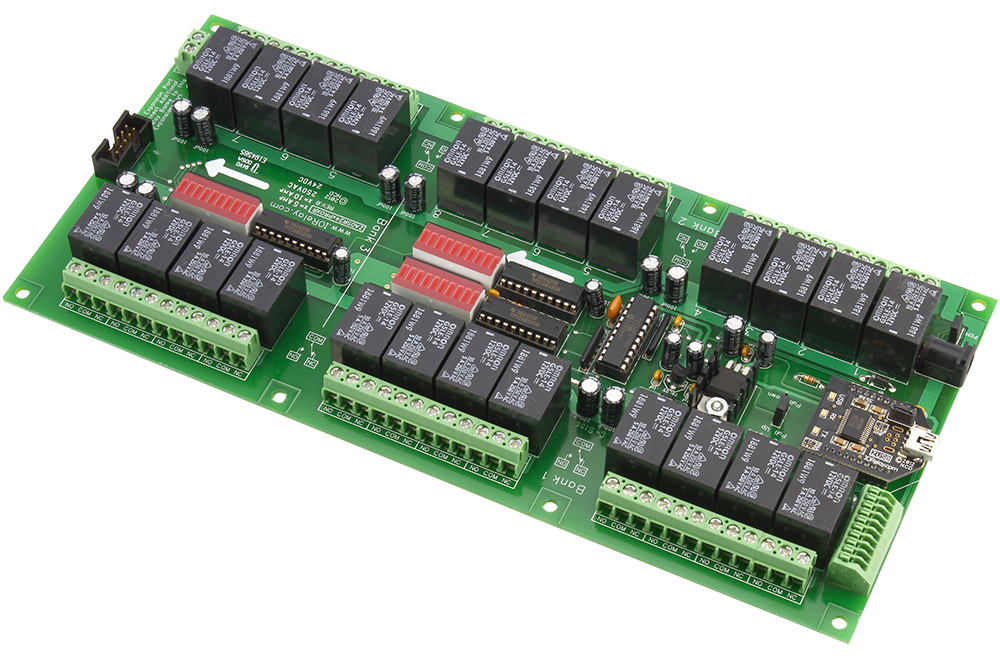

NCD ZADSR245PROXR - 24채널 릴레이와 단자대가 보이는 릴레이 보드
24채널 릴레이와 단자대가 보이는 릴레이 보드

사용 방법

ZADSR245PROXR PC 연결 절차

순서할 일
1전원을 넣은 컨트롤러를 통신 모듈로 PC에 연결하고, COM 포트가 보이지 않으면 FTDI 드라이버를 설치합니다.
2Base Station을 실행하면 연결된 컨트롤러를 식별하고 사용할 수 있는 제어 화면을 보여 줍니다.
3자체 프로그램에서는 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 포트를 열고 아래 명령을 원시 바이트로 보냅니다.
명령(16진수)하는 일
AA 04 FE 6C 01 01 1A릴레이 1과 2를 동시에 켜기
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 64 00 0F모든 뱅크의 릴레이 1 끄기

AA 04 FE 6C 01 01 1A처럼 릴레이 두 개를 한 명령으로 켤 수 있어, 그룹화 동작을 시험할 때 함께 확인합니다.

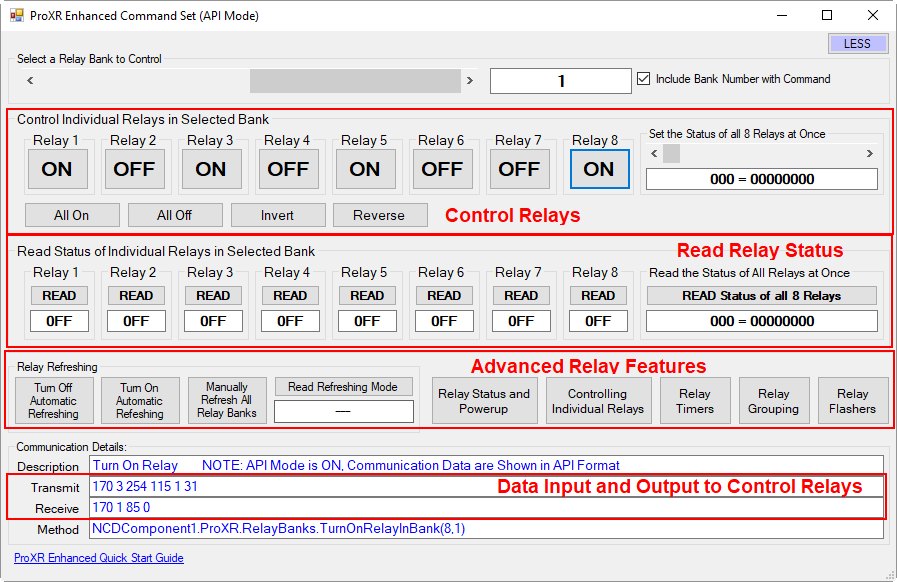

NCD ZADSR245PROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

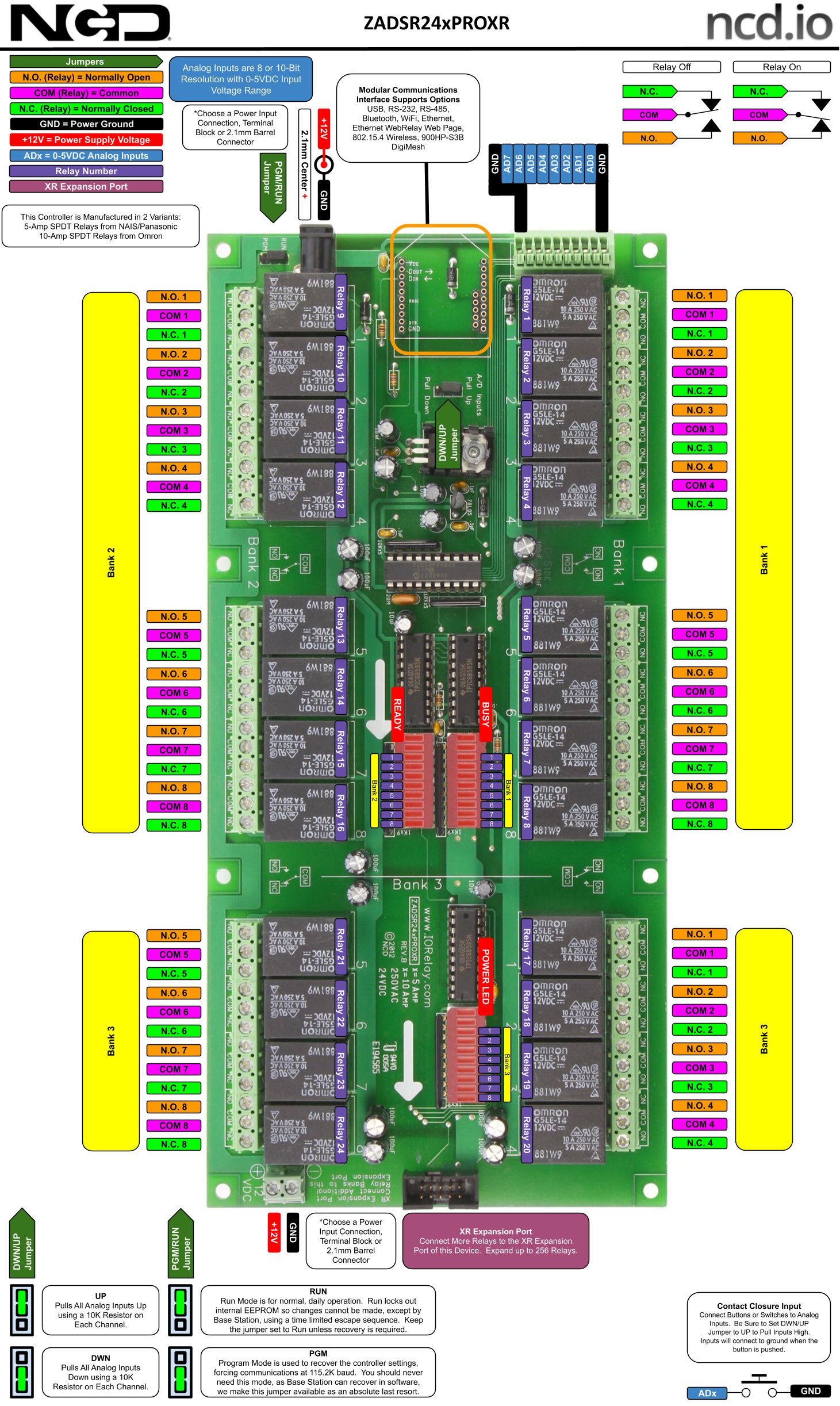

NCD ZADSR245PROXR - 24채널 릴레이와 ADC 보드의 단자 배치 구성도
24채널 릴레이와 ADC 보드의 단자 배치 구성도

사양

ZADSR245PROXR 주요 사양

항목사양
릴레이SPDT 24채널 · 5 A
입력ADC 8채널, 8/10비트, 0–5 VDC
그룹화DPDT ~ 8PDT
확장XR 확장 포트 · 최대 256개
동작 온도0 ~ 85 °C 연속 24시간

활용 분야

다극 스위칭이 필요한 제어반

  • 여러 극을 동시에 개폐해야 하는 스위칭 회로
  • 24개 부하 회로의 개별·일괄 개폐
  • 입력 접점으로 릴레이를 수동 조작

제품 상세 이미지

NCD ZADSR245PROXR 상세 이미지 1

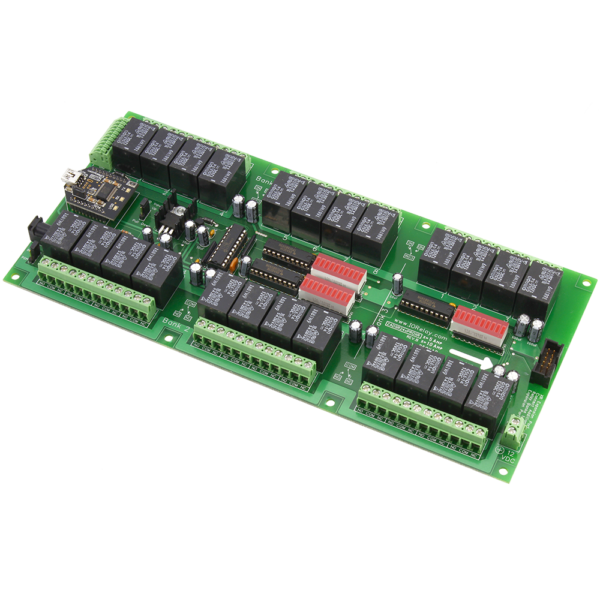

NCD ZADSR245PROXR 상세 이미지 2

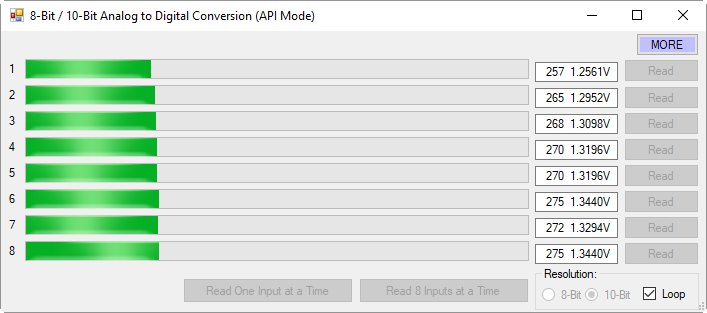

NCD ZADSR245PROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어
