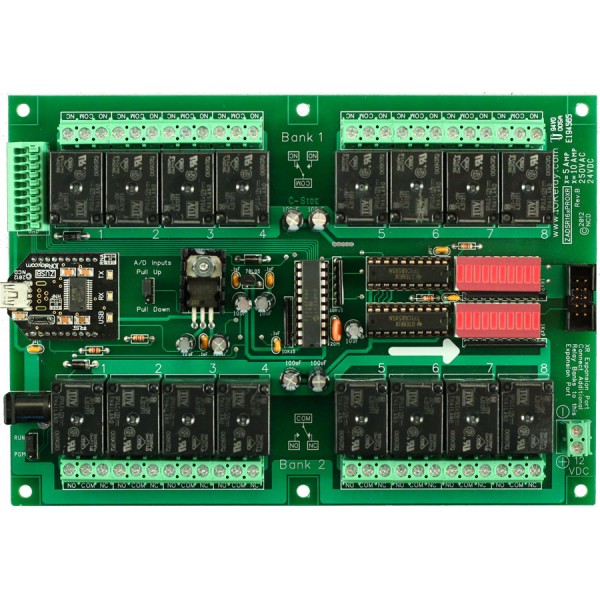

NCD ZADSR165PROXR 산업용 릴레이 컨트롤러 16 채널 SPDT + 8 채널 ADC

NCD ZADSR165PROXR 산업용 릴레이 컨트롤러 16 채널 SPDT + 8 채널 ADC

MODEL
ZADSR165PROXR
브랜드
NCD
제품 자료
제품문의 구매하기

16개 릴레이를 타이머로⁣ 자동 운전하는 보드

NCD ZADSR165PROXR 산업용 릴레이 컨트롤러 16채널 SPDT + 8채널 ADC⁣ 릴레이 채널 : 16채널 SPDT⁣ 정격 : 5 A⁣ ADC : 8채널 8/10비트 · 0–5 VDC

견적 받기

NCD 한국 독점 공급 파트너

NCD ZADSR165PROXR은 타이머 16개와 플래셔 16개를 백그라운드로 실행하는 5 A SPDT 릴레이 16채널 산업용 릴레이 컨트롤러(Industrial Relay Controller with ADC)입니다. 8채널 8/10비트 ADC도 같은 보드에 있습니다. (주)테솔이 국내에 공식 공급합니다.

16채널

SPDT 릴레이

5 A

릴레이 정격

16개

타이머

16개

플래셔

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

8채널 ADC

센서 읽기와 입력 기반 수동 제어

모듈식 통신

USB · RS-232 · 이더넷 · WiFi 선택

타이머와 플래셔

ZADSR165PROXR 타이머로⁣ 릴레이 지연 운전

타이머 하나로 릴레이를 최대 255시간 255분 255초까지 켜 둘 수 있고, 타이머 16개는 보드의 어느 릴레이에도 할당합니다. 플래셔는 취소 명령을 받을 때까지 릴레이를 켰다 끄기를 반복합니다.

릴레이 상태 설정 방식은 자동 새로 고침과 수동 새로 고침 가운데서 고릅니다. 수동으로 두면 상태를 모아 두었다가 새로 고침 명령 한 번에 모든 릴레이가 동시에 바뀝니다.

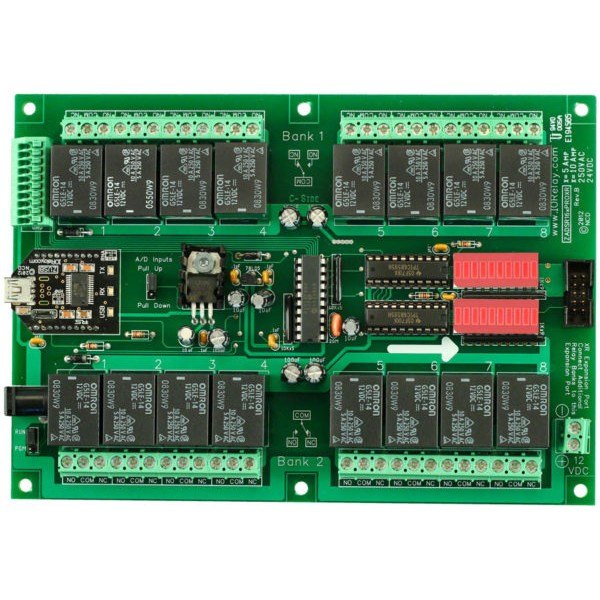

NCD ZADSR165PROXR - 릴레이와 단자대가 배치된 16채널 릴레이 보드 상면
릴레이와 단자대가 배치된 16채널 릴레이 보드 상면

사용 방법

ZADSR165PROXR 연결과 명령 시험

순서할 일
1USB 통신 모듈을 끼운 컨트롤러에 전원을 넣고 USB 케이블로 PC에 연결합니다.
2Base Station(ncd.io/start)으로 COM 포트에 접속합니다. 통신 설정은 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity입니다.
3포트 목록에 컨트롤러가 없으면 FTDI 가상 COM 포트 드라이버를 설치하고 다시 접속합니다.
명령(16진수)하는 일
AA 03 FE 74 01 20뱅크 1 릴레이 1의 켜짐·꺼짐 상태 읽기
AA 03 FE 82 00 2D모든 뱅크의 릴레이 전체 켜기
AA 02 FE A6 50ADC 8채널 전체를 8비트로 읽기

AA 02 FE A6 50을 보내면 AA 08 다음에 8채널 값 8바이트와 체크섬이 돌아옵니다.

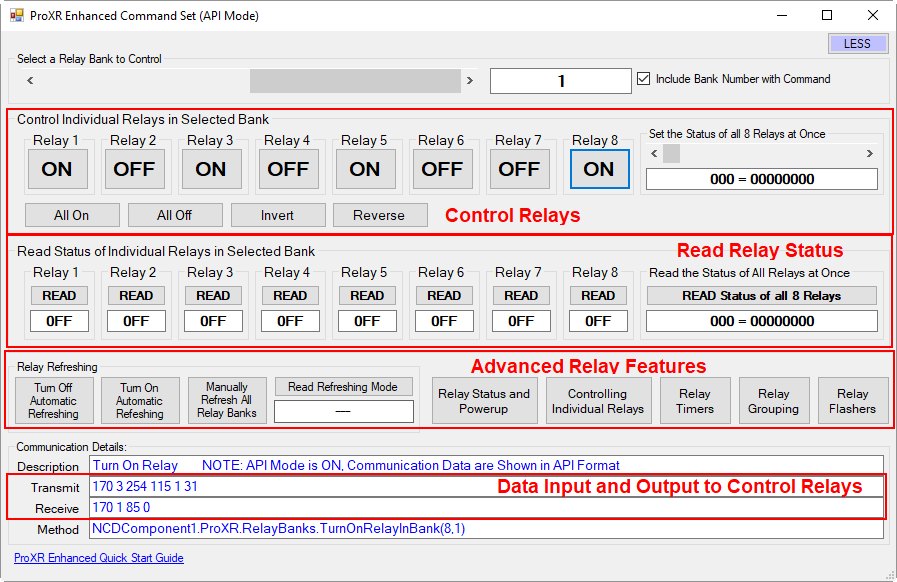

NCD ZADSR165PROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

ZADSR165PROXR 사양

항목사양
릴레이 채널16채널 SPDT
정격5 A
ADC8채널 8/10비트 · 0–5 VDC
릴레이 타이머백그라운드 16개
통신 모듈USB · RS-232 · 이더넷 · WiFi · Bluetooth · 산업용 무선

활용 분야

타이머로 켜 두는 시간을 정하는 설비

  • 정해진 시간만 켜지는 부하 회로
  • 점멸 동작이 필요한 표시등 회로
  • 0–5 VDC 센서 값 확인과 릴레이 개폐를 함께 하는 제어

제품 상세 이미지

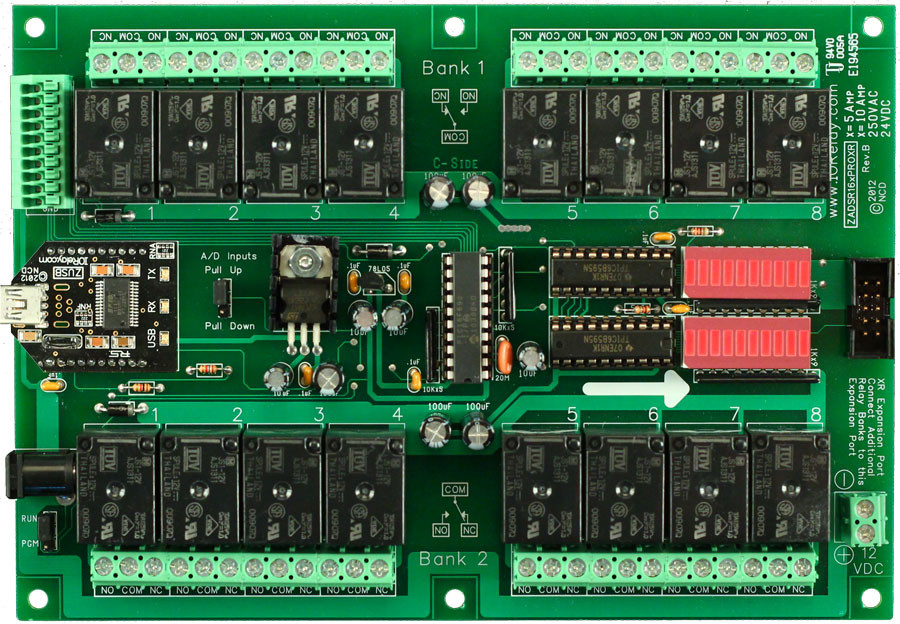

NCD ZADSR165PROXR 상세 이미지 1

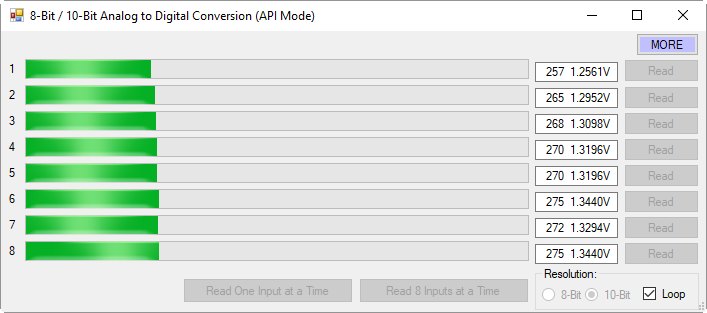

NCD ZADSR165PROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
