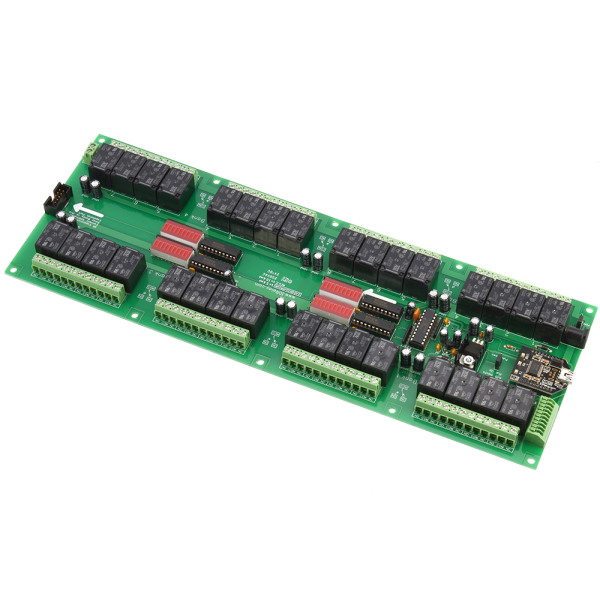

NCD ZADSR325PROXR 산업용 릴레이 컨트롤러 32 채널 SPDT + 8 채널 ADC

NCD ZADSR325PROXR 산업용 릴레이 컨트롤러 32 채널 SPDT + 8 채널 ADC

MODEL
ZADSR325PROXR
브랜드
NCD
제품 자료
제품문의 구매하기

릴레이 32개 규모에서⁣ XR 포트로 더 확장

NCD ZADSR325PROXR 산업용 릴레이 컨트롤러 32채널 SPDT + 8채널 ADC⁣ 릴레이 채널 : 32채널 SPDT⁣ 정격 : 5 A⁣ ADC : 8채널 8/10비트

견적 받기

NCD 한국 독점 공급 파트너

NCD ZADSR325PROXR은 5 A SPDT 릴레이 32채널과 8채널 8/10비트 ADC를 갖춘 산업용 릴레이 컨트롤러(Industrial Relay Controller with ADC)입니다. 릴레이 32개와 아날로그 입력 8개를 한 컨트롤러에서 명령으로 다룹니다. (주)테솔이 국내에 공식 공급합니다.

XR 확장 포트를 이용하면 릴레이를 더 붙일 수 있고, 펌웨어는 최대 256개까지 지원합니다.

32채널

SPDT 릴레이

5 A

릴레이 정격

256개

펌웨어 지원 한도

8채널

8/10비트 ADC

제품 자료

제품 자료와⁣ 소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

8채널 ADC

센서 읽기와 입력 기반 수동 제어

모듈식 통신

USB · RS-232 · 이더넷 · WiFi 선택

확장 한도

ZADSR325PROXR의 XR 포트와⁣ 케이블 길이

XR 확장 포트에는 SPST, SPDT, DPDT 확장 보드를 4·8·16·24·32채널 단위로 연결하며 기계식과 솔리드 스테이트를 섞어 구성합니다.

펌웨어가 지원하는 릴레이는 256개입니다. 다만 확장 케이블이 길면 128개를 넘는 확장은 동작하지 않을 수 있습니다.

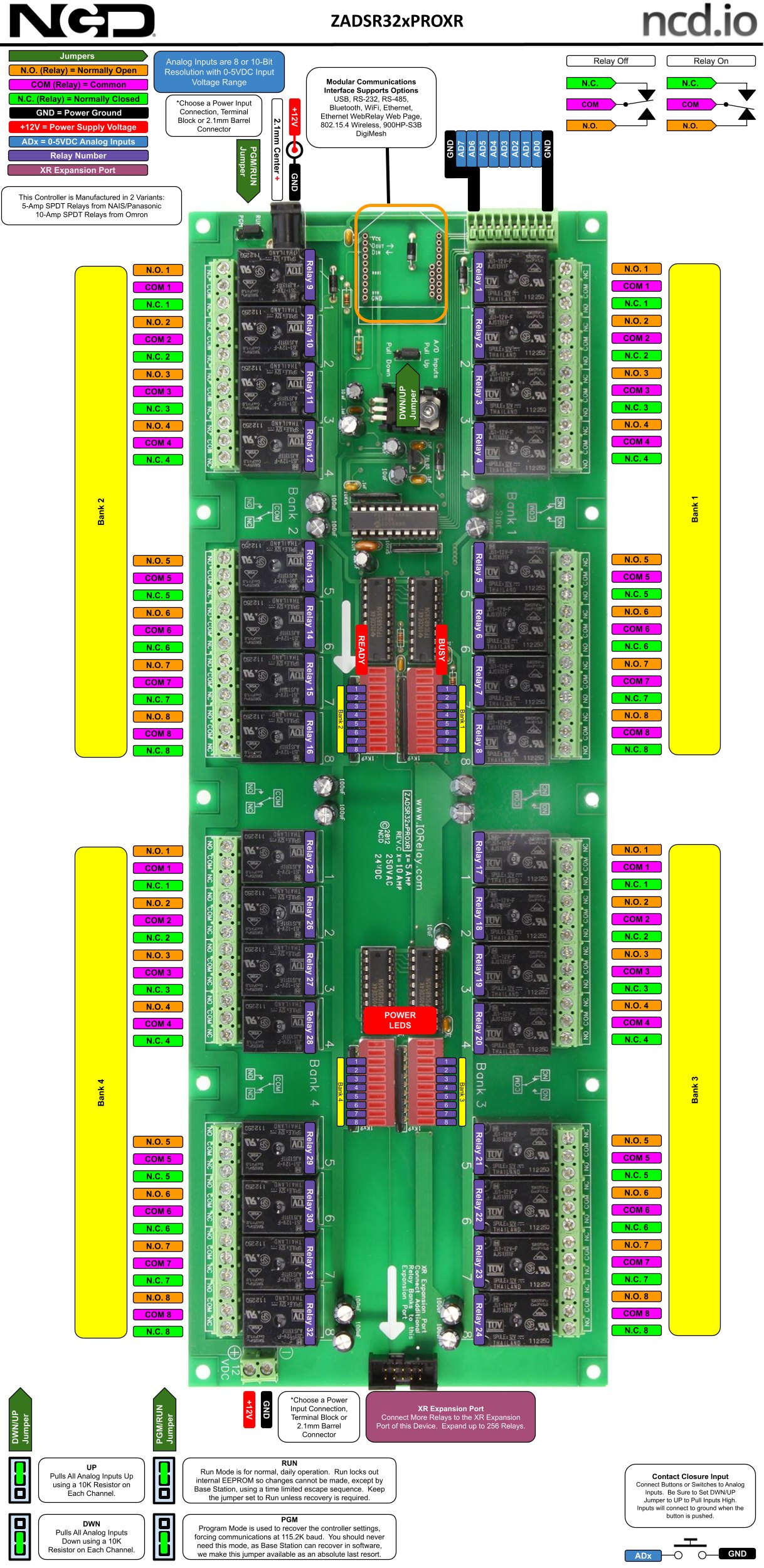

NCD ZADSR325PROXR - 32채널 릴레이와 ADC 보드의 단자 배치 구성도
32채널 릴레이와 ADC 보드의 단자 배치 구성도

사용 방법

ZADSR325PROXR 설치 후 첫 명령

순서할 일
1ZADSR325PROXR에 통신 모듈을 끼우고 전원을 넣습니다. USB 모듈이면 PC에서 가상 COM 포트로 잡히며, 잡히지 않을 때 FTDI 드라이버를 설치합니다.
2Base Station에서 그 포트를 고르면 컨트롤러를 식별하고 릴레이 제어 화면이 열립니다(115.2K Baud · 8 Data Bits · 1 Stop Bit · No Parity).
명령(16진수)하는 일
AA 03 FE 6C 00 17모든 뱅크의 릴레이 1 켜기
AA 03 FE 82 00 2D모든 뱅크의 릴레이 전체 켜기
AA 02 FE 9E 48ADC 입력 1을 10비트로 읽기

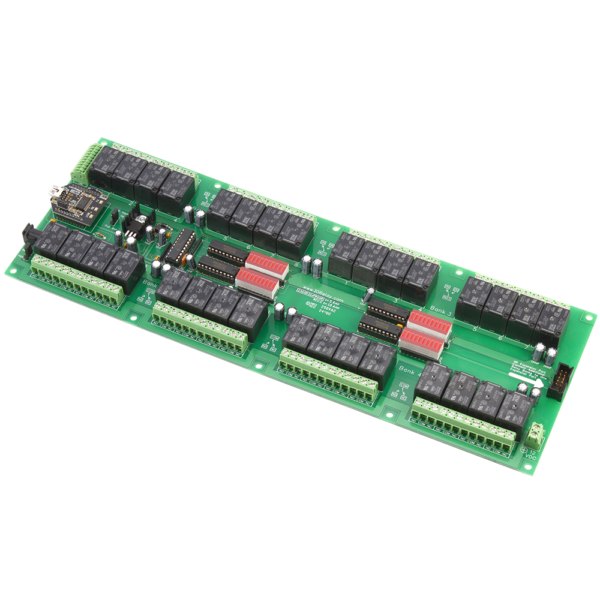

NCD ZADSR325PROXR - 릴레이 32개가 실장된 릴레이 보드를 비스듬히 본 모습
릴레이 32개가 실장된 릴레이 보드를 비스듬히 본 모습

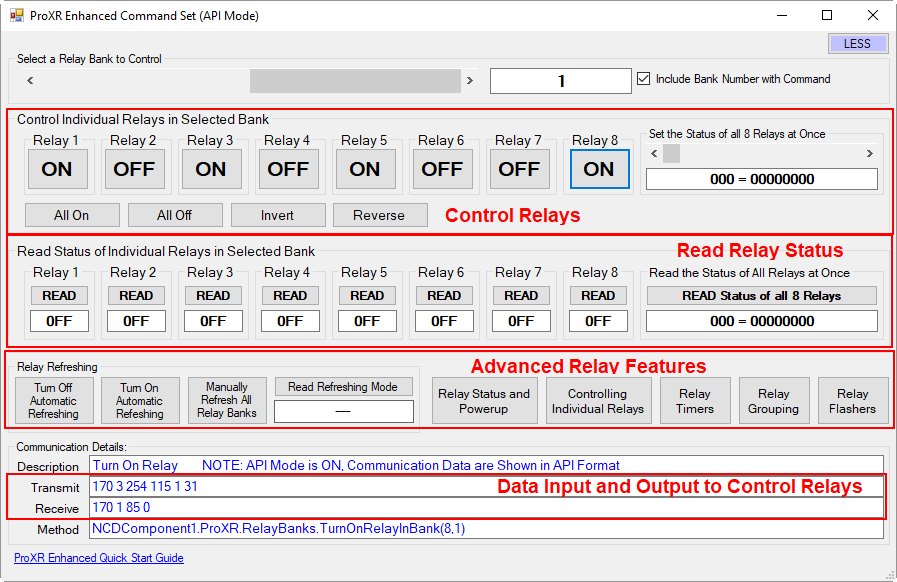

NCD ZADSR325PROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

ZADSR325PROXR 사양

항목사양
릴레이 채널32채널 SPDT
정격5 A
ADC8채널 8/10비트
릴레이 지원 한도펌웨어 기준 256개(케이블이 길면 128개 이상은 어려움)
XR 확장 보드SPST · SPDT · DPDT, 4·8·16·24·32채널

활용 분야

채널이 많은 설비

  • 여러 장비의 전원을 한 컨트롤러로 개폐
  • 센서 입력과 릴레이 제어를 한 보드에서 처리
  • XR 확장 보드로 릴레이 수를 늘려 가는 구성

제품 상세 이미지

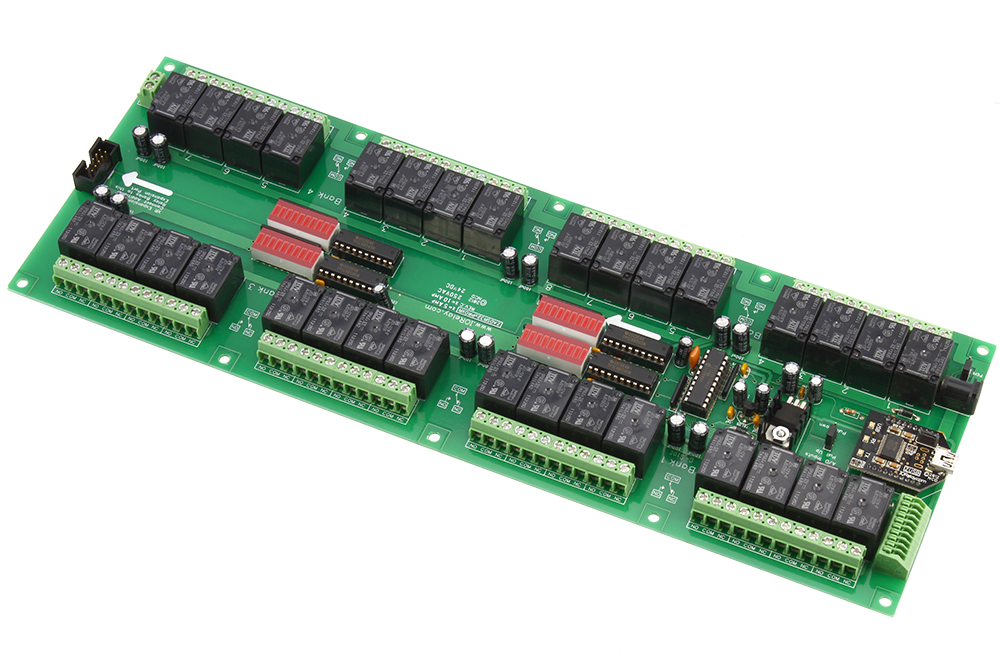

NCD ZADSR325PROXR 상세 이미지 1

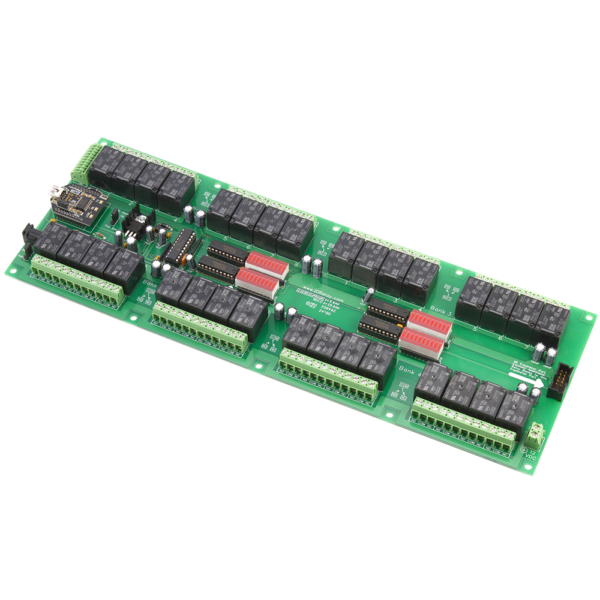

NCD ZADSR325PROXR 상세 이미지 2

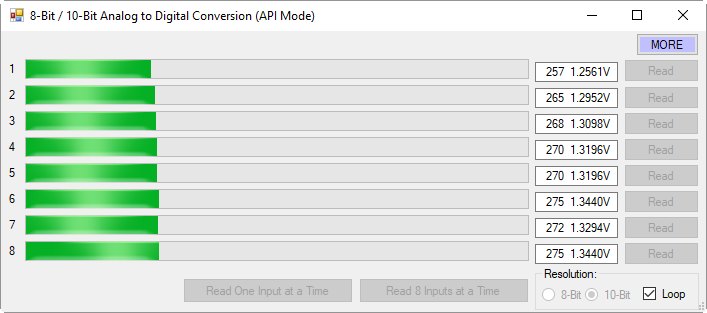

NCD ZADSR325PROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

게이트웨이와 모뎀 (NCD 스토어)

통신 모듈 (NCD 스토어)

Key Fob (NCD 스토어)

기타 NCD 스토어
