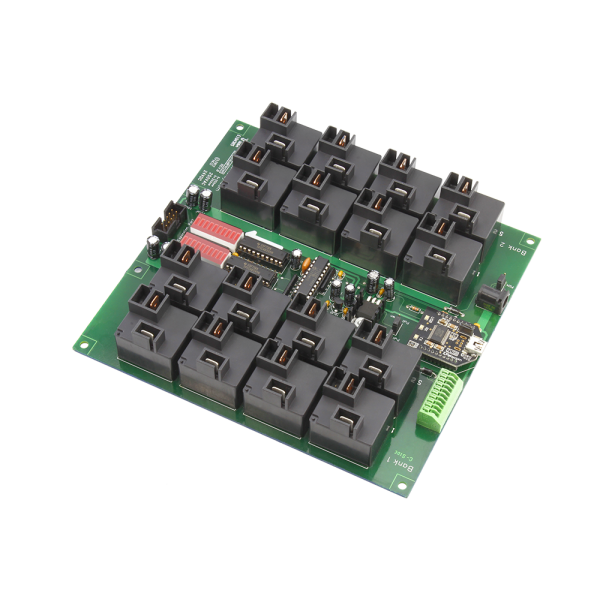

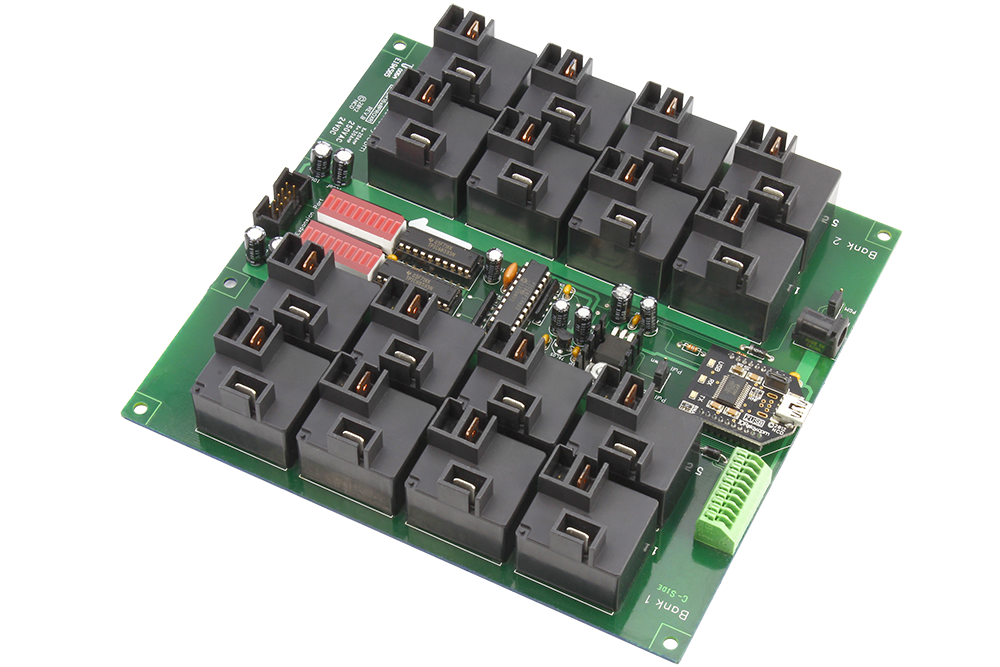

NCD ZADR1620PROXR 산업용 고전력 릴레이 컨트롤러 16 채널 + 8 채널 ADC

NCD ZADR1620PROXR 산업용 고전력 릴레이 컨트롤러 16 채널 + 8 채널 ADC

MODEL
ZADR1620PROXR
브랜드
NCD
제품 자료
제품문의 구매하기

릴레이 8~32개와 ADC를
한 보드에 담은 컨트롤러

NCD ProXR 산업용 릴레이 컨트롤러 + 8채널 ADC

견적 받기

NCD 국내 정식 공급 파트너

NCD ProXR 산업용 릴레이 컨트롤러 ADC형은 온보드 릴레이 8~32개와 8채널 8/10비트 ADC를 한 보드에 담은 산업용 릴레이 보드(Industrial Relay Controller)로, 장비 전원 분배와 센서 감시를 함께 처리합니다.

XR 확장 포트에 XR 확장 릴레이를 꽂으면 릴레이를 8개에서 32개까지 늘릴 수 있습니다. 16개 타이머와 16개 플래셔를 백그라운드로 실행하는 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 사용 설명서, 데이터시트, 기계 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

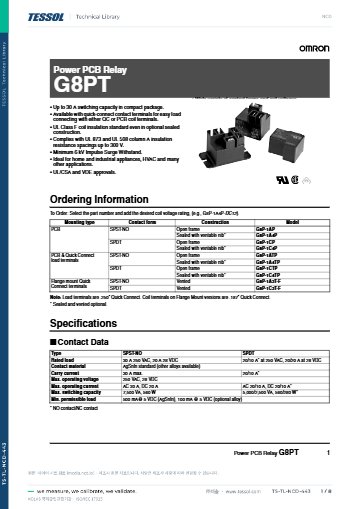

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

XR 확장 포트

XR 확장 릴레이로 릴레이 추가

타이머와 플래셔 16개

백그라운드 타이머 동작

8채널 ADC

센서 읽기와 입력 기반 수동 제어

모듈식 통신

USB · RS-232 · 이더넷 · WiFi 선택

특징

릴레이 종류와
ADC 입력 구성

핵심 특징현장에서 달라지는 점
SPDT 온보드 릴레이5 A 또는 10 A SPDT 릴레이 8~32개를 한 보드에 담아 배선 분기점을 줄입니다.
고전력 옵션20 A 또는 30 A 릴레이를 8·16·32채널로 선택해 큰 부하를 직접 구동합니다.
DPDT 신호 릴레이1 A·3 A·5 A DPDT를 8·16·24·32채널로 선택해 통신이나 오디오 신호를 전환합니다.
XR 확장XR 확장 포트로 릴레이를 추가하므로 처음에는 필요한 만큼만 갖추고 단계적으로 늘릴 수 있습니다.
백그라운드 타이머 16개모든 온보드 릴레이에 타이머를 할당해 자동 개폐 시퀀스를 구성합니다.
다중 제어릴레이 하나 또는 전체를 한 번에 제어해 일괄 기동과 일괄 정지에 대응합니다.
8채널 ADC0~5 VDC 입력을 8비트 또는 10비트로 읽어 센서 값을 확인합니다.
모듈식 통신USB, RS-232, 이더넷, WiFi, Bluetooth 모듈 가운데 설치 환경에 맞는 방식을 꽂아 사용합니다.

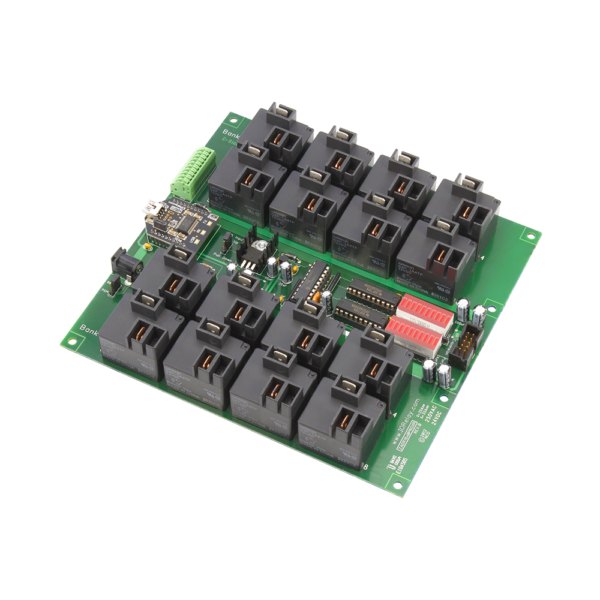

NCD ZADR1620PROXR - 대형 릴레이가 실장된 16채널 릴레이 보드 측면
대형 릴레이가 실장된 16채널 릴레이 보드 측면

릴레이 선택

SPDT · DPDT ·
고전력의 정격

SPDT는 5 A 또는 10 A 정격으로 일반 부하에, 고전력은 20 A SPDT 또는 30 A SPST로 큰 부하에 맞습니다. DPDT는 최대 12 VDC 신호를 전환하는 1 A·3 A·5 A 신호 릴레이입니다.

릴레이 부하 전압은 최대 절대 정격 240 VAC까지(저항성 부하 기준)입니다. 이 값은 상한을 뜻하므로 실제 부하의 전압과 전류, 저항성인지 유도성인지를 함께 확인한 뒤 릴레이 종류를 정하세요.

릴레이 종류별 보드 구성

SPDT와 DPDT 보드는 분리형 커넥터(Pluggable Connectors)를 선택할 수 있어 배선을 뽑아 교체하기 편합니다. 고전력 보드는 8·16·32채널로 구성됩니다.

ADC 입력

8채널 ADC의
읽기 방식

8채널 ADC는 0~5 VDC 입력을 읽습니다. 8비트로 읽으면 0~5 V 입력이 0~255 값으로 변환되고, 10비트 분해능으로 설정하면 같은 범위를 더 세밀하게 나눠 읽습니다. 입력 신호로 릴레이를 수동 제어하도록 구성할 수도 있습니다.

사용 방법

ProXR 산업용 ADC형
Base Station 연결과 릴레이 명령

ProXR 산업용 ADC형은 Windows PC의 Base Station으로 릴레이와 8채널 ADC를 시험하고, 자체 프로그램에서는 헤더 AA로 시작하는 ProXR API 명령으로 제어합니다. USB, RS-232, 이더넷, WiFi, Bluetooth 등 어떤 통신 모듈을 끼워도 컨트롤러와는 같은 직렬 데이터로 통신합니다.

소프트웨어·도구하는 일
Base StationWindows 8·10에서 컨트롤러 자동 식별, 릴레이 제어 화면으로 명령 시험
FTDI USB 드라이버USB 통신 모듈을 가상 COM 포트로 인식

처음 연결하는 순서

순서할 일
1컨트롤러에 USB 통신 모듈을 끼우고 전원을 넣은 뒤 PC와 연결하세요.
2USB 모듈은 PC에 가상 COM 포트로 잡히며, 포트가 보이지 않으면 FTDI USB 드라이버를 설치하세요.
3ncd.io/start에서 Base Station을 내려받아 실행하고 해당 COM 포트를 선택합니다.
4통신 설정은 115.2K Baud, 8 Data Bits, 1 Stop Bit, No Parity로 맞추세요.
5Base Station 제어 화면이나 아래 API 명령으로 릴레이를 켜고 끈 뒤 응답 AA 01 55 00을 확인합니다.

ProXR API 명령 예시

명령하는 일
AA 03 FE 6C 01 18뱅크 1의 릴레이 1 켜기
AA 03 FE 64 01 10뱅크 1의 릴레이 1 끄기
AA 03 FE 74 01 20뱅크 1 릴레이 1 상태 읽기(꺼짐이면 AA 01 00 AB)
AA 03 FE 82 00 2D모든 뱅크의 릴레이 모두 켜기

명령은 원시 바이트(16진수)로 보내며 마지막 바이트는 앞 바이트 합의 하위 8비트인 체크섬입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 문서를 함께 확인하세요.

문자 입력 위주의 일반 터미널 프로그램은 원시 바이트를 다루지 못하므로, 직접 시험할 때는 바이너리 데이터를 보낼 수 있는 프로그램을 사용하세요. USB 모듈이 COM 포트로 보이지 않으면 FTDI USB 드라이버를 설치합니다.

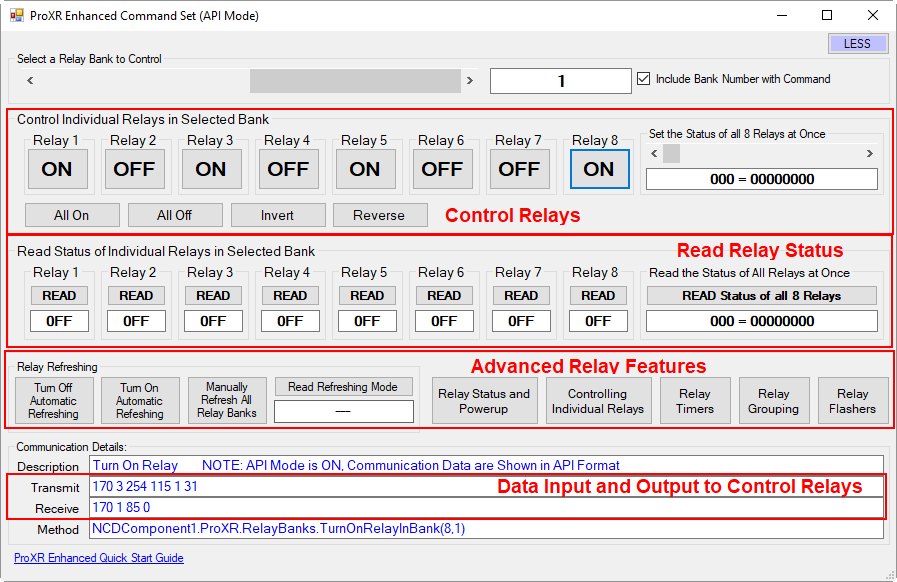

NCD ZADR1620PROXR - 릴레이 제어 및 상태 확인용 PC 프로그램 화면
릴레이 제어 및 상태 확인용 PC 프로그램 화면

사양

채널·정격과
입력 사양

항목사양
릴레이 채널8 · 16 · 24 · 32 (SPDT · DPDT) / 8 · 16 · 32 (고전력)
SPDT 릴레이 정격5 A 또는 10 A (저항성 부하 기준 최대 절대 정격 240 VAC)
DPDT 신호 릴레이 정격1 A · 3 A · 5 A (최대 12 VDC 신호용)
고전력 릴레이 정격20 A SPDT 또는 30 A SPST
ADC 입력8채널 8/10비트 (0 ~ 5 VDC)
ADC 분해능 (8비트 기준)0 ~ 5 V 입력을 0 ~ 255 값으로 변환
백그라운드 타이머16개 (온보드 릴레이에 할당)
플래셔16개
동작 온도 범위0 °C ~ 85 °C (24시간 작동 설계)
확장 포트XR 확장 포트 (XR 확장 릴레이 연결)
통신 모듈USB · RS-232 · 이더넷 · WiFi · Bluetooth · 산업용 무선 (모듈 선택)

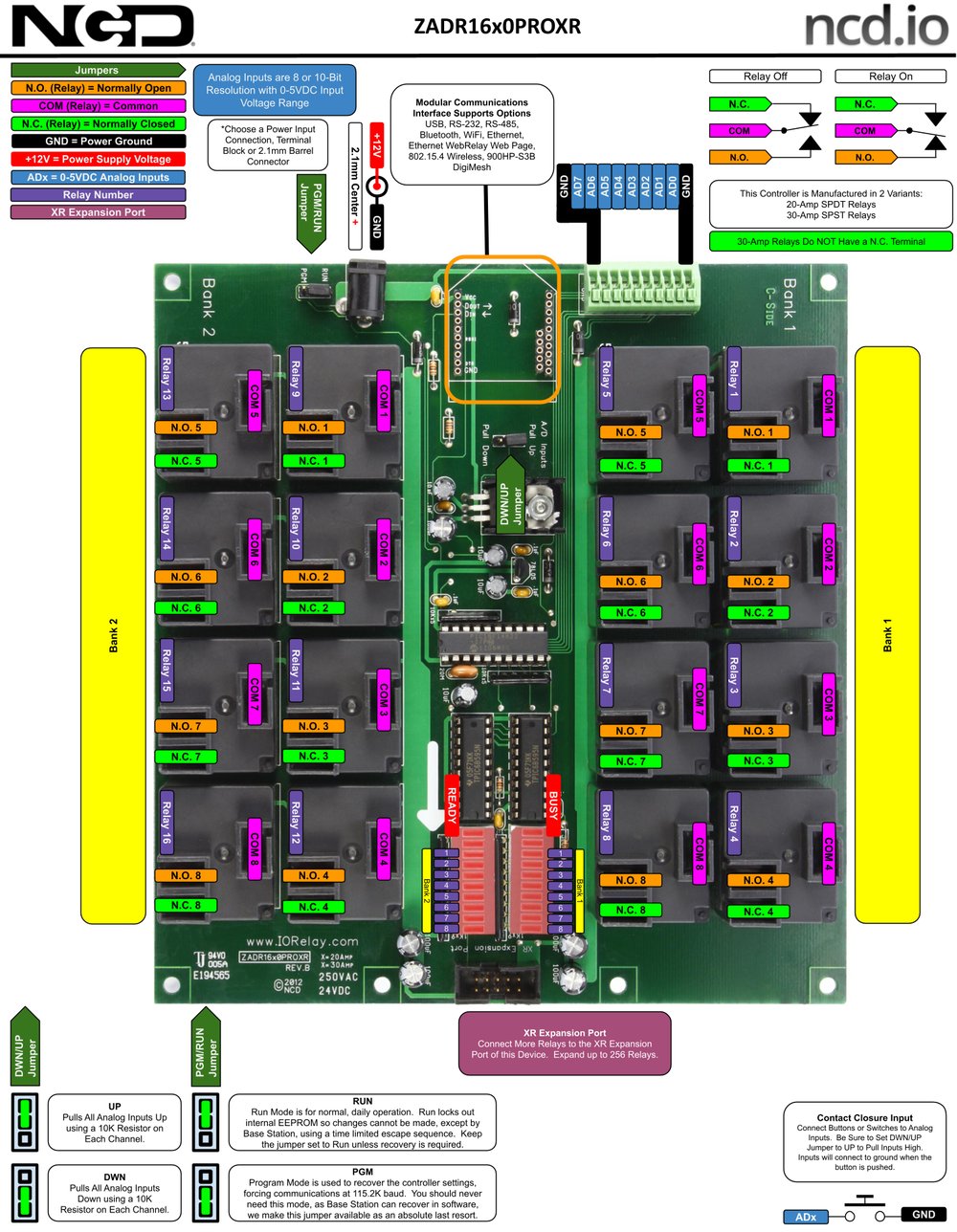

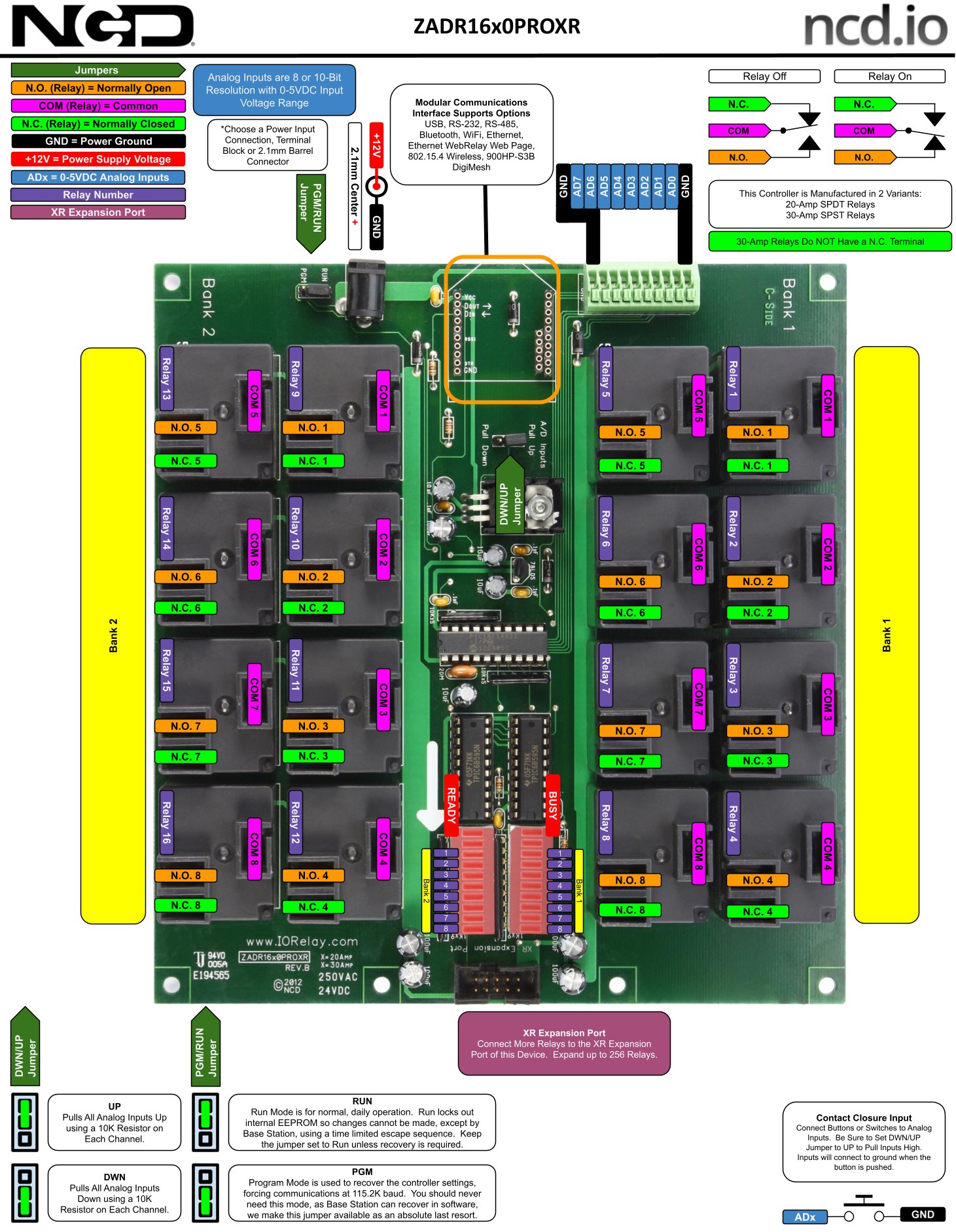

NCD ZADR1620PROXR - 16채널 고전력 릴레이와 ADC 보드의 배치 구성도
16채널 고전력 릴레이와 ADC 보드의 배치 구성도

활용 분야

다수 부하와 센서를
함께 다루는 현장

  • 산업 설비 릴레이 — 여러 장비의 전원을 한 보드에서 나눠 개폐합니다.
  • 센서 감시 — 0~5 VDC 센서 값을 읽습니다.
  • 신호 스위칭 — DPDT 신호 릴레이로 통신이나 오디오 신호를 전환합니다.
  • 대형 부하 제어 — 20 A 또는 30 A 고전력 릴레이로 큰 부하를 개폐합니다.

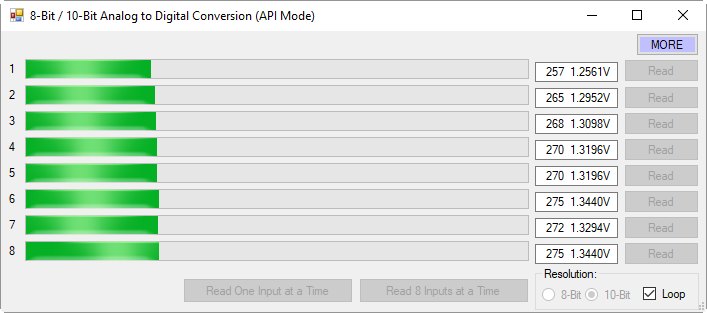

NCD ZADR1620PROXR - 아날로그 입력값을 읽어 오는 PC 프로그램 화면
아날로그 입력값을 읽어 오는 PC 프로그램 화면

선택 가이드

부하 종류별
권장 구성

이럴 때 (현장 조건)권장 모델선택 이유
릴레이 8~32개를 5 A 또는 10 A 부하에 사용할 때SPDT (ZADR8x · ZADSR16x · ZADSR24x · ZADSR32x)일반 부하용 SPDT 릴레이로 8채널부터 32채널까지 구성합니다.
신호 릴레이 1 A, 3 A, 5 A DPDT가 필요할 때DPDT (ZADR8xDPDT · ZADSR16xDPDT · ZADSR24xDPDT · ZADSR32xDPDT)최대 12 VDC 신호용 DPDT이며 부하 구동용이 아닙니다.
20 A 또는 30 A 큰 부하를 제어할 때고전력 (ZADR8x0 · ZADR16x0 · ZADR32x0)20 A SPDT 또는 30 A SPST를 8·16·32채널로 구성합니다.
입력 보드를 더 붙이려 할 때UXP 확장 포트형ADC 외에 접점 입력과 디지털 전위차계 보드를 선택해 더합니다.

구성·옵션

구성별 채널과
릴레이 선택

구성채널릴레이 선택
SPDT (ZADR8x · ZADSR16x · 24x · 32x)8 · 16 · 24 · 325 A 또는 10 A SPDT
DPDT 신호 (ZADR8xDPDT ~ ZADSR32xDPDT)8 · 16 · 24 · 321 A · 3 A · 5 A DPDT
고전력 (ZADR8x0 · 16x0 · 32x0)8 · 16 · 3220 A SPDT 또는 30 A SPST
구분내용
구성ProXR 산업용 릴레이 보드 (8채널 ADC 내장)
옵션분리형 커넥터(Pluggable Connectors) 선택 가능 (SPDT · DPDT)
별매통신 모듈, XR 확장 케이블(XR_CABLE)
품번PR60-70_ZADR8xPROXR · PR60-84_ZADSR16xPROXR · PR60-82_ZADSR24xPROXR · PR60-80_ZADSR32xPROXR · PR60-79_ZADR8xDPDTPROXR · PR60-76_ZADSR16xDPDTPROXR · PR60-74_ZADSR24xDPDTPROXR · PR60-72_ZADSR32xDPDTPROXR · PR60-90_ZADR8x0PROXR · PR60-107_ZADR16x0PROXR · PR60-95_ZADR32x0PROXR

제품 상세 이미지

NCD ZADR1620PROXR 상세 이미지 1
NCD ZADR1620PROXR 상세 이미지 2

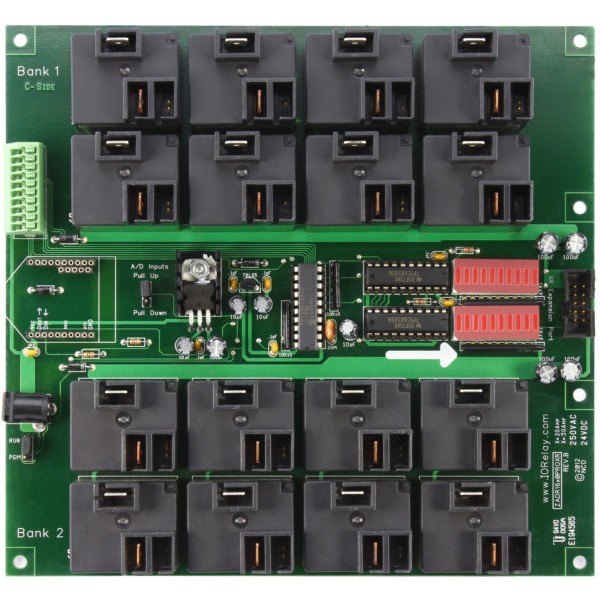

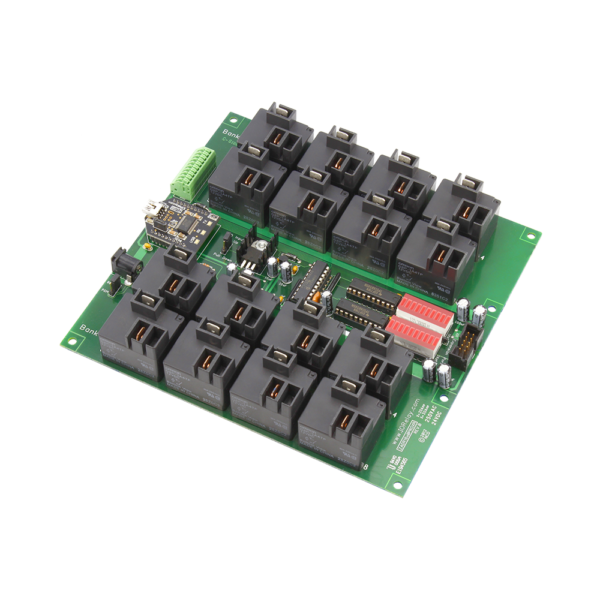

NCD ZADR1620PROXR - 릴레이 뱅크와 DIP 스위치가 보이는 보드를 위에서 본 모습
릴레이 뱅크와 DIP 스위치가 보이는 보드를 위에서 본 모습
