NCD QS12 12V DC 빠른 시작 키트 (케이블 및 어댑터 포함)

NCD QS12 12V DC 빠른 시작 키트 (케이블 및 어댑터 포함)

MODEL
QS12
브랜드
NCD
제품문의 구매하기

포트 하나로 NCD 장치를
최대 20대 구동하는 직렬 부스터

NCD 직렬 부스터·직렬 인터페이스 보드·퀵스타트 키트 (RSB·RSIO·QS12·SER)

견적 받기

NCD 국내 정식 공급 파트너

NCD 직렬 부스터(RSB)는 DB9 RS-232 포트 하나로 E3C 호환 광 절연 NCD 장치를 최대 20대까지 구동하는 RS-232 직렬 부스터입니다. 인터페이스 보드 RSIO, 퀵스타트 키트 QS12, 연장 케이블 SER과 함께 PC와 시리얼 NCD 컨트롤러를 연결하는 액세서리 세트를 이룹니다.

RSB는 In·Out·Ground 3선만 연결해 신호 잡음과 누화를 낮게 유지하며, 38.4K baud에서 1000 ft 이상 구동 시험을 거쳤습니다. RSIO와 QS12는 PC 연결에 필요한 전원 커넥터와 DB9 포트를 한 보드에 모았습니다. (주)테솔이 국내에 공식 공급합니다.

20대

한 포트로 구동하는 NCD 장치

38.4K baud

최대 통신 속도

+12 V DC

RSB 입력 전원

3선식

In·Out·Ground 배선

특징

포트 확장과
PC 연결의 구성

핵심 특징현장에서 달라지는 점
한 포트에서 20대 구동PC의 RS-232 포트 하나로 E3C 호환 NCD 장치를 늘릴 수 있어 포트 추가 비용이 줄어듭니다.
빠른 연결 터미널 블록3선 배선을 터미널에 끼워 고정하므로 현장 결선 시간이 짧아집니다.
낮은 노이즈와 누화장거리 직렬 배선에서 신호 오류를 줄여 통신 재시도를 줄입니다.
소형 PCB(2.5 × 1.75인치)제어반 안 좁은 공간에도 부스터를 함께 설치할 수 있습니다.
RSIO 전원·데이터 일체형DB9 암 커넥터와 2.1 mm 전원 커넥터로 PC 연결과 전원 공급을 한 보드에서 처리합니다.
리본 케이블 옵션RSIO-F6와 QS12-F6는 6인치 플렉스 리본 케이블로 컨트롤러 헤더에 직접 연결합니다.

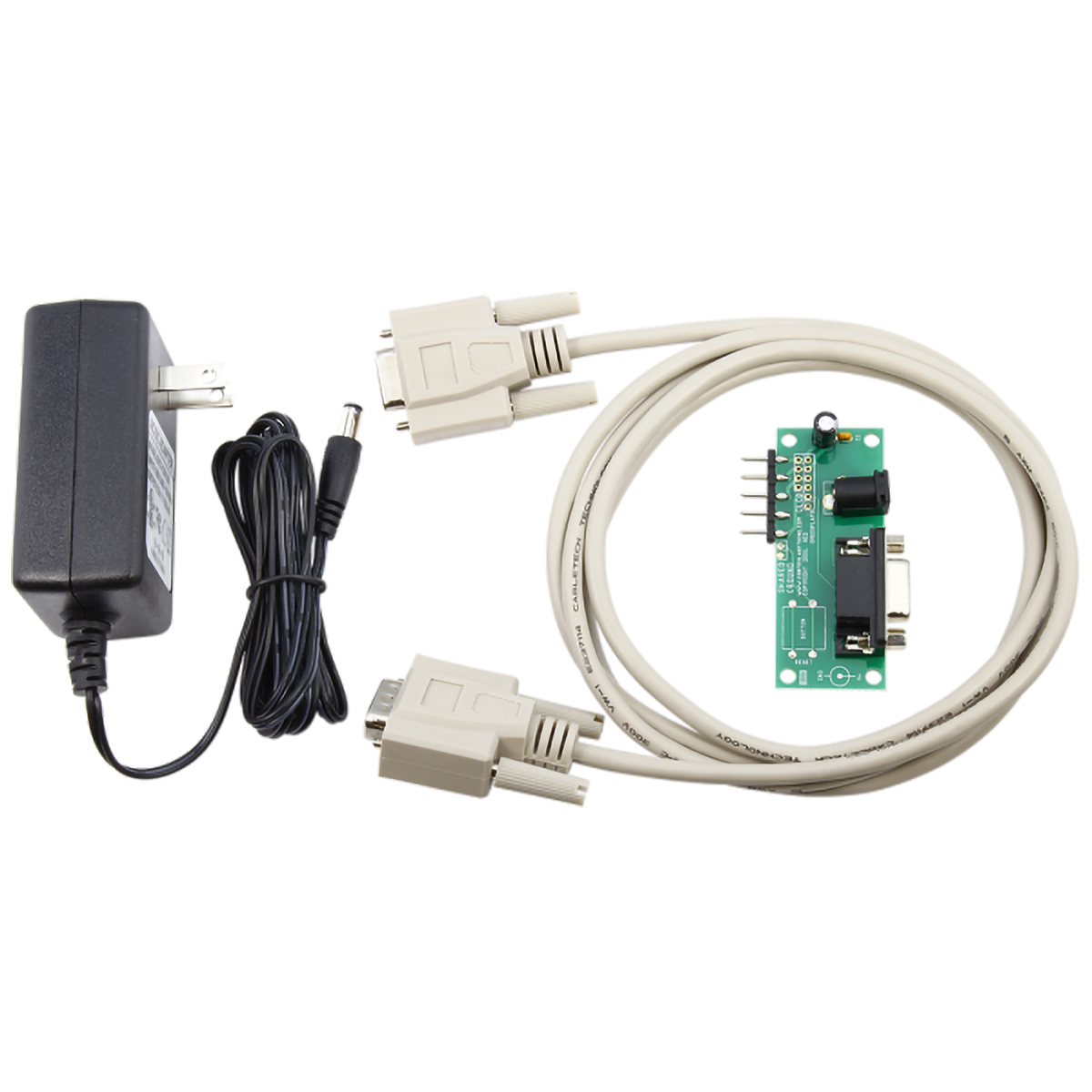

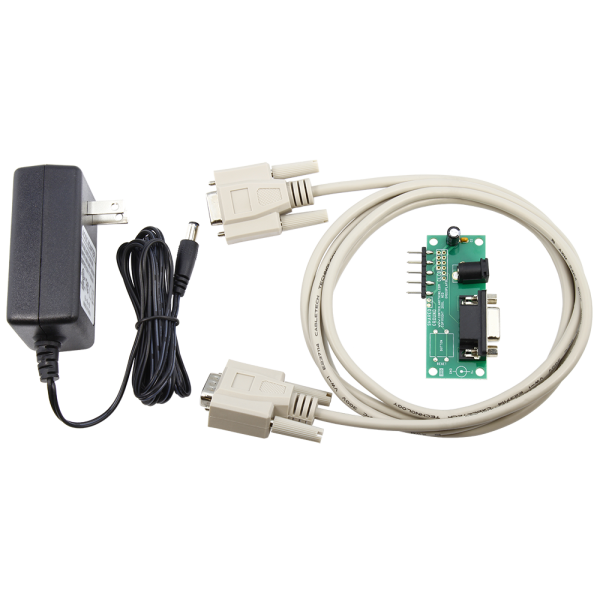

NCD QS12 - 전원 어댑터와 직렬 케이블 및 인터페이스 보드 구성품
전원 어댑터와 직렬 케이블 및 인터페이스 보드 구성품

배선 설계

장치 수와
배선 거리 설계

3선 배선으로 1000 ft 이상 구동

장치들은 In·Out·Ground 세 선으로 부스터와 병렬 연결하고, 통신할 장치는 E3C 명령으로 선택합니다. 38.4K baud에서 1000 ft 이상 구동을 시험했으므로 건물 내 장거리 배선에도 적합합니다. 2-Way NCD 장치는 16대까지 제어하며 20대 구동 능력은 E3C 호환 광 절연 장치 기준입니다.

NCD 장치는 오픈 컬렉터(O.C.) 방식으로 데이터를 돌려보내며 이는 표준 RS-232 신호와 다릅니다. RSB는 이 신호를 PC 호환 RS-232 레벨로 변환하므로 PC와 연결하는 구성에 적합하고, Macintosh로 NCD 데이터를 보내는 용도에는 맞지 않습니다.

전원 규격

키트 어댑터의
입력 전압 확인

QS12와 QS12-F6에 들어 있는 전원 어댑터는 120 VAC 입력을 12 V DC로 변환하는 사양으로 1.25 A 이상입니다. 국내 220 V 환경에서는 이 어댑터를 그대로 연결하지 말고 12 V DC 전원을 따로 준비하세요. RSB-P에 포함된 12 V 전원도 입력 규격을 먼저 확인해야 합니다.

사양

7개 모델 비교와
공통 사양

모델구성내용
RSBRS-232 직렬 부스터DB9 RS-232 포트 하나에서 광 절연 NCD 장치를 최대 20대 구동, 38.4K baud에서 1000 ft 이상 구동 시험
RSB-PRSB + 12 V 전원RSB와 같은 부스터에 12 V 전원 포함
RSIO직렬 인터페이스 보드PC용 DB9 암 커넥터, 2.1 mm 센터 플러스 전원 커넥터
RSIO-F6RSIO + 6인치 플렉스 리본6핀 플렉스 리본 케이블(152 mm) 포함
QS12퀵스타트 키트12 V DC 전원, RSIO, SER 케이블, Legacy Pro 시리즈 연결용
QS12-F6퀵스타트 키트12 V DC 전원, RSIO-F6, SER 케이블
SERRS-232 연장 케이블6 ft DB9 수-암, 직결 배선(크로스오버 없음)

시리즈 공통 사양

항목사양
RSB 구동 장치 수E3C 호환 광 절연 NCD 장치 최대 20대
제어 장치 수2-Way NCD 장치 16대
통신 속도최대 38.4K baud
구동 거리(시험)1000 ft 이상 (38.4K baud 기준)
입력 전원+12 V DC
배선3선식 (In, Out, Ground)
PCB 외형 치수2.5 × 1.75인치
RSIO PC 커넥터DB9 암 (RS-232)
전원 커넥터2.1 mm 센터 플러스
RSIO-F6 리본 케이블6인치(152 mm) 플렉스 리본
SER 케이블6 ft DB9 수-암, 직결 배선
QS12 전원120 VAC 입력 → 12 V DC, 1.25 A 이상
장치 선택E3C 명령

활용 분야

직렬 NCD 장치의
연결 현장

  • 다중 장치 연결 — 시리얼 포트 하나에 여러 NCD 장치를 병렬로 연결합니다.
  • 긴 거리 배선 — 건물 내 장거리 RS-232 구간에서 신호를 유지합니다.
  • PC 시험 구성 — 키트로 PC와 컨트롤러를 빠르게 연결해 동작을 시험합니다.
  • 기존 시리얼 확장 — 구축된 RS-232 라인에 장치를 추가합니다.

선택 가이드

연결 목적별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
여러 장치를 한 포트에 연결할 때RSB 또는 RSB-PRSB-P는 12 V 전원이 함께 들어 있습니다.
PC에 직접 연결할 때RSIO 또는 RSIO-F6DB9 암 커넥터와 전원 커넥터가 한 보드에 있습니다.
PC 연결과 전원을 한 세트로 구성할 때QS12 또는 QS12-F6전원, 인터페이스 보드, 케이블이 키트로 묶여 있습니다.
6 ft 연장 배선이 필요할 때SERDB9 수-암 직결 케이블입니다.

구성·옵션

구성품과
전원 준비

  • QS12 — 12 V DC 전원, RSIO, SER 케이블로 구성되며 Legacy Pro 시리즈 연결용입니다.
  • QS12-F6 — 12 V DC 전원, RSIO-F6, SER 케이블로 구성됩니다.
  • 별도 준비 — 220 V 환경에서는 12 V DC 전원을 따로 준비합니다(QS12 계열 어댑터는 120 VAC 입력용).

관련 제품

직렬 부스터와 연결하는
NCD 장비
