NCD ProXR 수리 키트

NCD ProXR 수리 키트

MODEL
ProXR 수리 키트
브랜드
NCD
제품문의 구매하기

손상된 칩만 교체해
기존 보드를 계속 쓰는 수리 키트

NCD ProXR 수리 키트 (PROXR_REPAIR)

견적 받기

NCD 국내 정식 공급 파트너

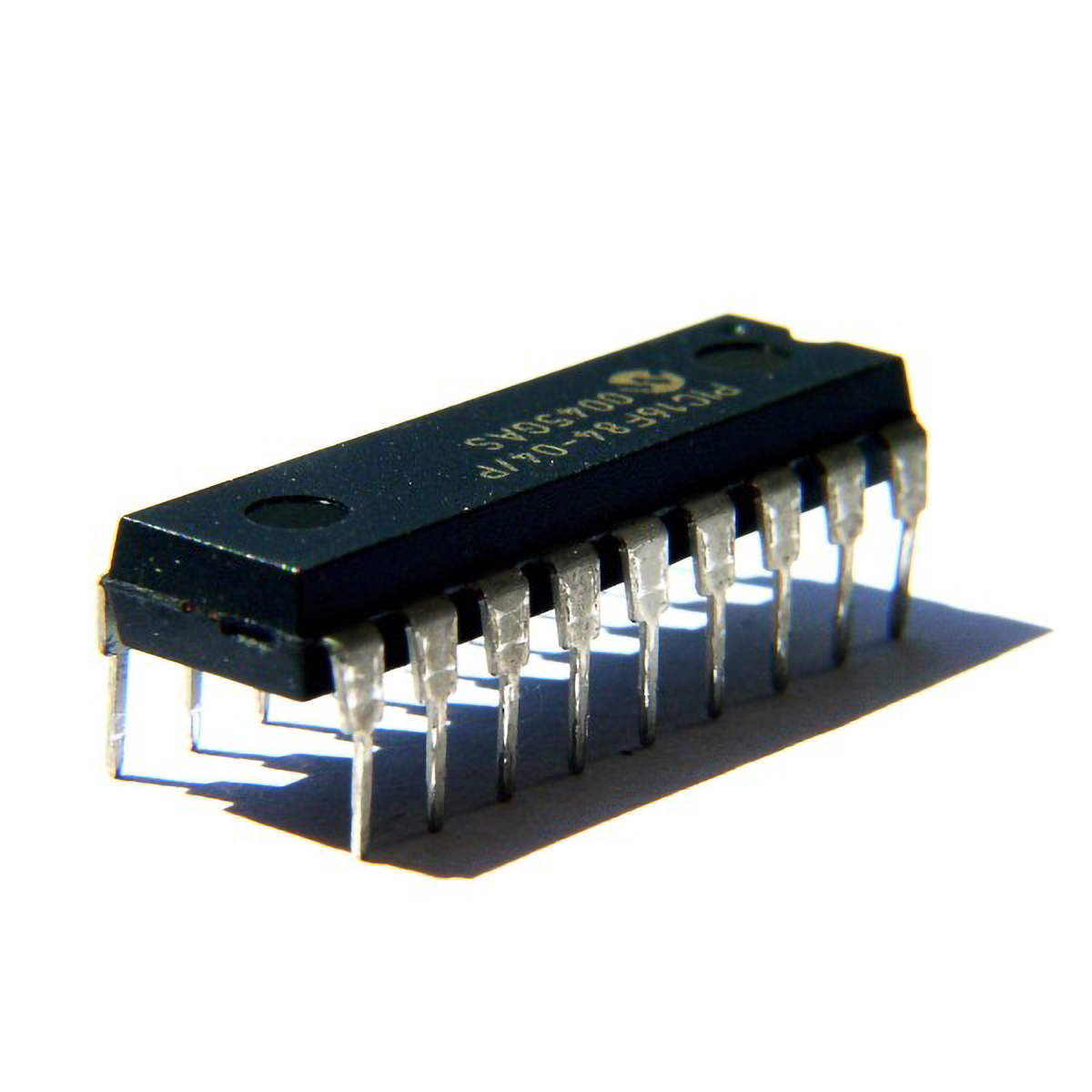

NCD ProXR 수리 키트(PROXR_REPAIR)는 ProXR UXP 시리즈, ProXR AD8 시리즈, XR 확장 컨트롤러의 손상된 칩을 교체하는 컨트롤러 수리용 칩 세트(Repair Chip Kit)로, 펌웨어가 올라간 최신 CPU와 릴레이 2~32개 구성에 맞는 릴레이 드라이버 칩이 들어 있습니다.

보드 전체를 새로 구매하지 않고 칩만 교체하므로 릴레이와 배선, 케이스를 그대로 사용합니다. 키트는 모든 릴레이 유형과 호환되며 NCD 산업용 릴레이 컨트롤러 전반에 적용됩니다. (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 자료와
소프트웨어

이 제품의 소프트웨어와 샘플 코드 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

3종

수리 대상 컨트롤러 시리즈

2~32개

지원하는 릴레이 구성

최신 CPU

펌웨어가 올라간 상태

칩 교체

보드 전체 교체 불필요

특징

칩 단위 수리의
이점

핵심 특징현장에서 달라지는 점
펌웨어 탑재 최신 CPU교체 직후 별도 펌웨어 작업 없이 컨트롤러가 동작하므로 수리 시간이 짧습니다.
릴레이 드라이버 칩 포함릴레이 수에 맞는 드라이버 칩이 함께 들어 있어 손상된 구동부만 교체합니다.
시리즈·릴레이 수 옵션컨트롤러 종류와 릴레이 뱅크 수를 선택해 맞는 칩 세트를 받습니다.
모든 릴레이 유형 호환SPDT·DPDT·고전력·솔리드 스테이트 등 릴레이 유형과 관계없이 사용합니다.
NCD 산업용 컨트롤러 적용보드 전체 교체 대신 기존 장비를 계속 사용해 교체 비용을 줄입니다.

옵션 선택

시리즈와 릴레이 수
조합 방법

주문 시 고르는 두 가지 옵션

수리 대상 시리즈(UXP 시리즈, AD8 시리즈, XR 확장 컨트롤러)와 릴레이 수(드라이버 칩 제외, 8개 이하, 16개, 24개, 32개)를 선택합니다. 선택한 조합에 맞는 칩 세트가 구성되며, 릴레이 드라이버 칩이 필요 없는 경우 드라이버 칩 제외 옵션을 고릅니다.

보드 모델과 릴레이 수가 확실하지 않으면 주문 전에 보드의 인쇄 표기를 사진으로 확인하세요. 시리즈를 잘못 고르면 칩이 맞지 않습니다.

사양

수리 키트
옵션 구성

항목사양
제품ProXR 수리 키트 (PROXR_REPAIR)
구성품펌웨어가 올라간 최신 CPU, 릴레이 드라이버 칩
수리 시리즈 옵션UXP 시리즈(UXP 확장 포트), AD8 시리즈(8채널 ADC), XR 확장 컨트롤러
릴레이 수 옵션릴레이 드라이버 칩 제외, 8개 이하, 16개, 24개, 32개
지원 릴레이 구성릴레이 2~32개 컨트롤러
릴레이 유형모든 릴레이 유형과 호환
적용 컨트롤러NCD 산업용 릴레이 컨트롤러
주문 방법주문 시 시리즈와 릴레이 수를 선택

활용 분야

칩 손상 수리
현장

  • ProXR UXP 컨트롤러 — CPU나 드라이버 칩이 손상된 UXP 시리즈 보드를 복구합니다.
  • ProXR AD8 컨트롤러 — 8채널 ADC 시리즈 보드의 손상 칩을 교체합니다.
  • XR 확장 컨트롤러 — 확장 보드의 릴레이 구동 칩을 교체합니다.
  • 기존 장비 유지 — 보드를 새로 구매하지 않고 설치된 컨트롤러를 계속 사용합니다.

선택 가이드

보드 시리즈별
선택 옵션

이럴 때 (현장 조건)권장 옵션선택 이유
UXP 확장 포트가 있는 보드를 수리할 때UXP 시리즈 + 릴레이 수UXP 시리즈용 CPU와 드라이버 칩 세트입니다.
8채널 ADC가 있는 보드를 수리할 때AD8 시리즈 + 릴레이 수AD8 시리즈용 칩 세트입니다.
XR 확장 보드를 수리할 때XR 확장 컨트롤러 + 릴레이 수확장 컨트롤러 릴레이 수에 맞는 칩 세트입니다.
CPU만 교체할 때릴레이 드라이버 칩 제외드라이버 칩 없이 CPU만 구성합니다.

구성·옵션

키트 구성과
주문 옵션

  • 구성품 — 펌웨어가 올라간 최신 CPU와 릴레이 드라이버 칩.
  • 시리즈 옵션 — UXP 시리즈, AD8 시리즈, XR 확장 컨트롤러.
  • 릴레이 수 옵션 — 드라이버 칩 제외, 8개 이하, 16개, 24개, 32개.
