GPIO 7개를 곁들인⁣ IoT 1채널 릴레이

NCD PR16-29 1채널 1A SPDT 신호 릴레이 보드 + 7 GPIO IoT 인터페이스⁣ 릴레이 : SPDT 1개⁣ 제어 칩 : MCP23008⁣ GPIO : 7개, 나사 단자

견적 받기

NCD 한국 독점 공급 파트너

NCD PR16-29는 IoT 통신 모듈을 위한 인터페이스에 릴레이 1개와 GPIO 7개를 갖춘 신호 릴레이 보드(Signal Relay Board)입니다. SPDT 릴레이는 12 VDC에서 최대 1 A까지 개폐하며 MCP23008 I2C GPIO 칩이 구동합니다.

Particle Photon·Electron과 Arduino 등을 호스트로 사용하도록 설계되었습니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 1개

SPDT, 12 VDC 1 A

GPIO 7개

나사 단자

MCP23008

제어 칩

14 AWG

릴레이 단자 규격

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

I2C 한 줄

마이크로컨트롤러 포트 하나로 연결

12 VDC · 1 A

신호 릴레이 최대 정격

GPIO 6~7개

릴레이와 함께 쓰는 디지털 입출력

최대 8개

주소 점퍼로 한 버스에 연결

보드 구성

릴레이 1개와 GPIO 7개의⁣ 배선

릴레이 나사 단자는 14 AWG 전선까지 받고 상태 LED가 on/off를 보여 줍니다. GPIO 7개는 접점 닫힘 감지나 외부 TTL 회로 제어로 사용하며 입력과 출력은 프로그램으로 지정합니다.

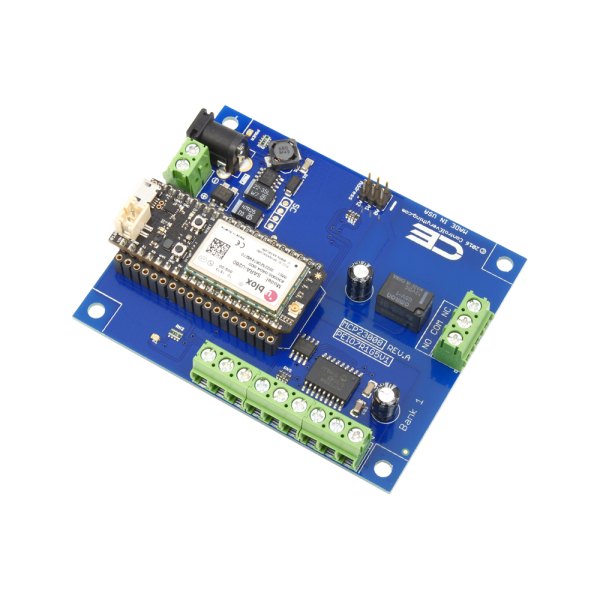

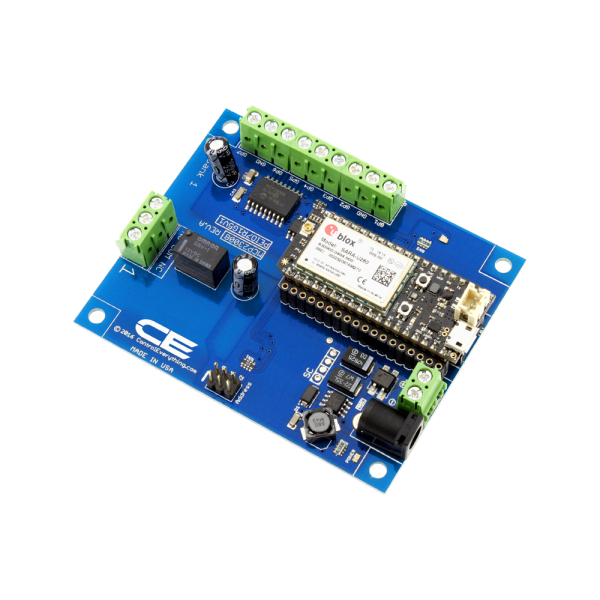

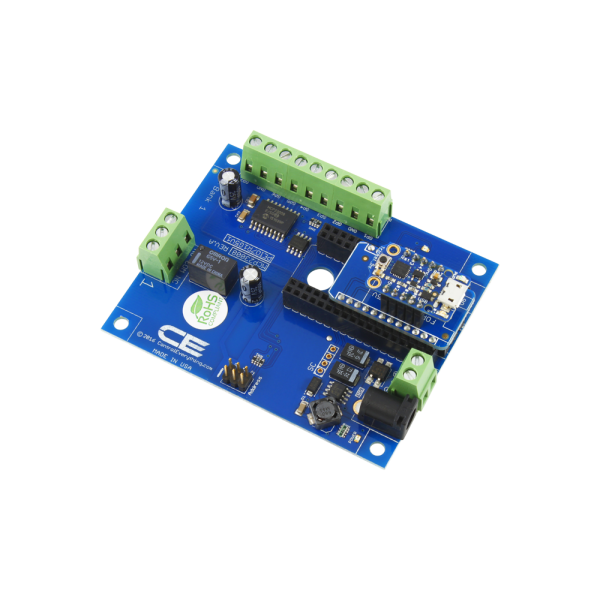

NCD PR16-29 - 무선 모듈과 전원 잭, 단자대가 있는 1채널 릴레이 보드
무선 모듈과 전원 잭, 단자대가 있는 1채널 릴레이 보드

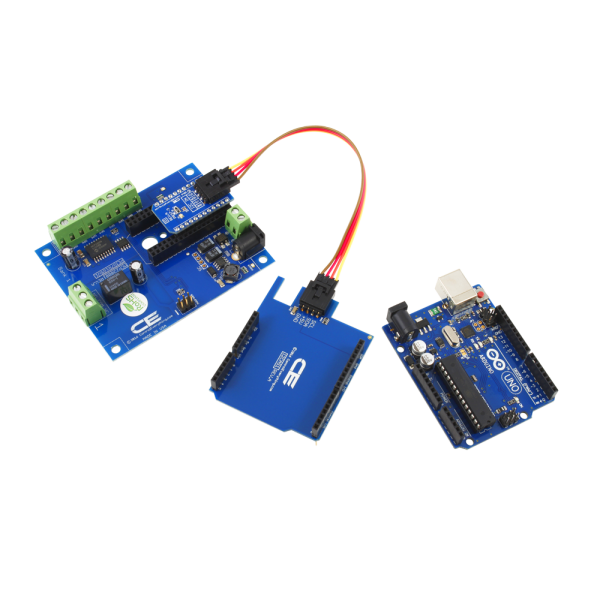

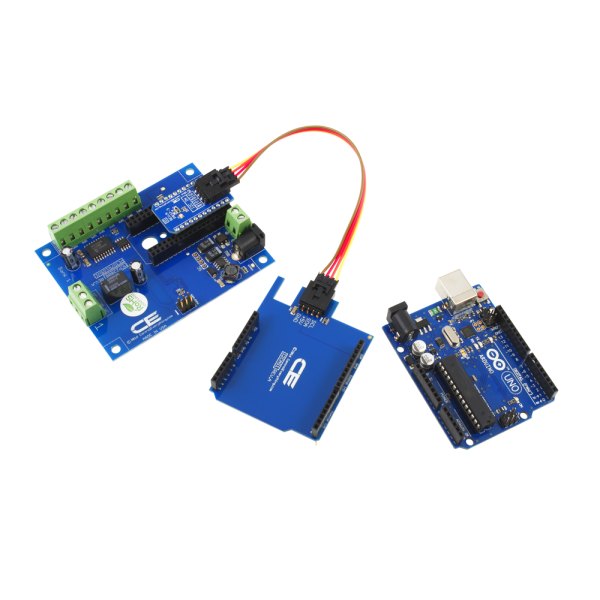

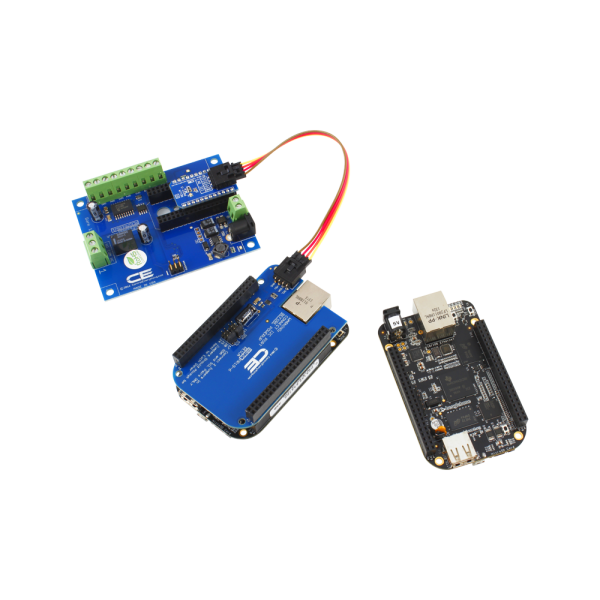

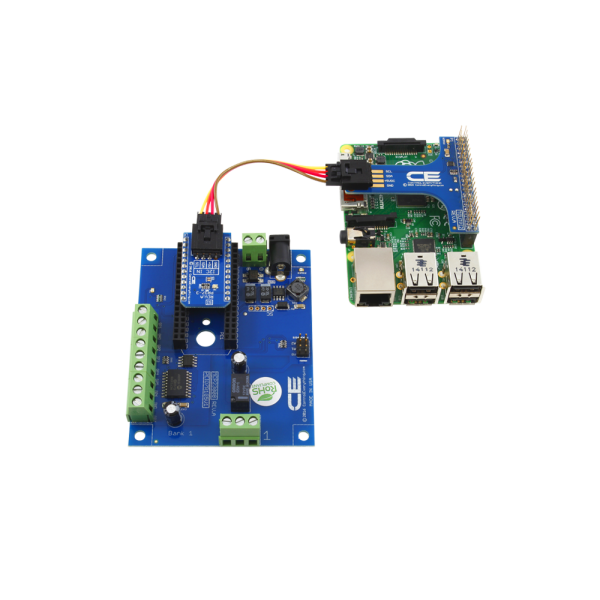

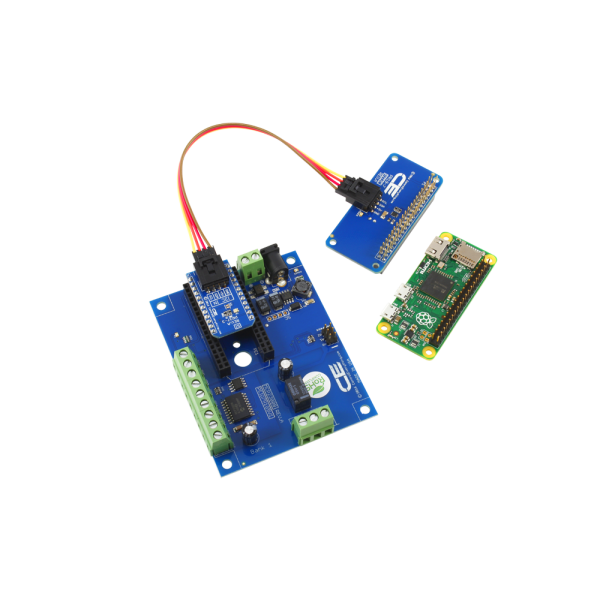

NCD PR16-29 - 릴레이 보드를 케이블로 아두이노 실드에 연결한 모습
릴레이 보드를 케이블로 아두이노 실드에 연결한 모습

호스트와 전원

IoT 모듈 장착과⁣ 12 VDC 공급

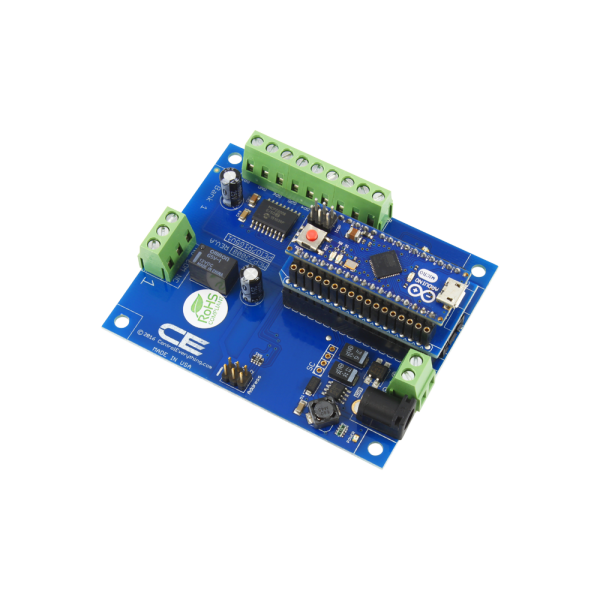

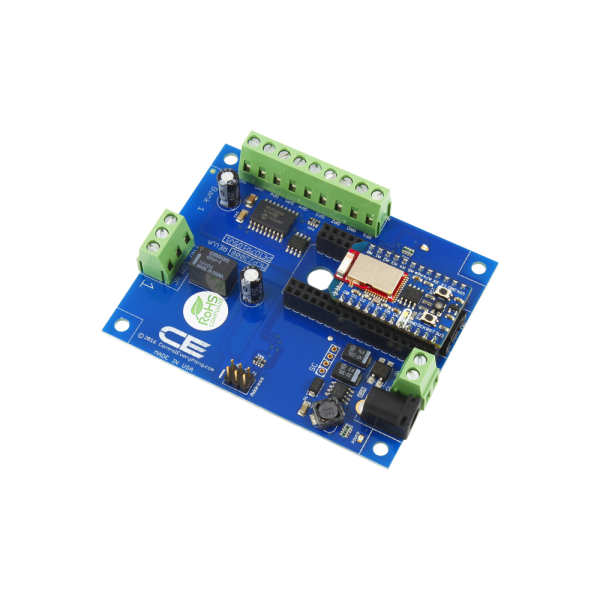

호스트는 Particle Photon·Electron, Arduino 등입니다. 전원은 12 VDC를 단자에 직접 배선하거나 옵션 전원 공급 장치로 공급합니다. 주소 점퍼 3개로 MCP23008 또는 MCP23017 기반 같은 계열 장치를 한 버스에 최대 8개 연결합니다.

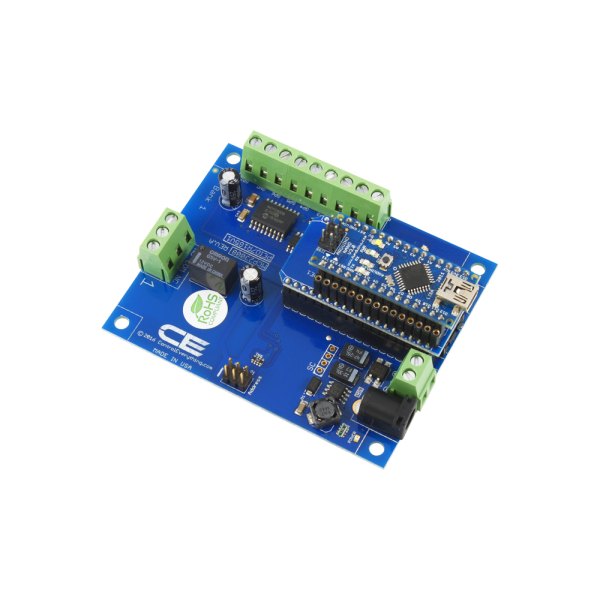

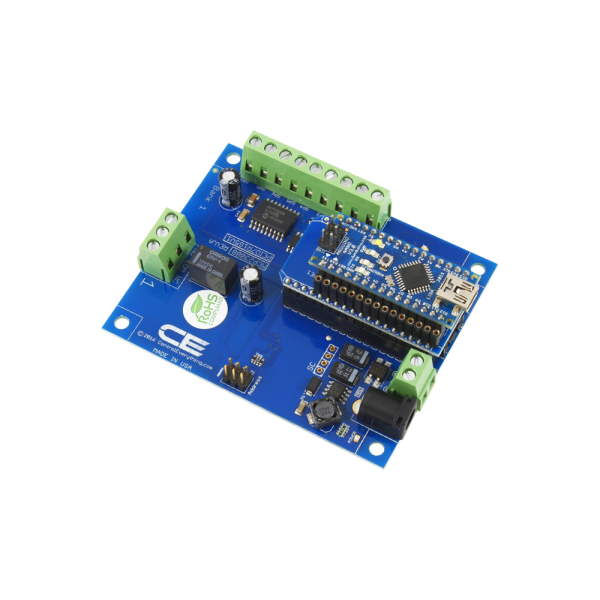

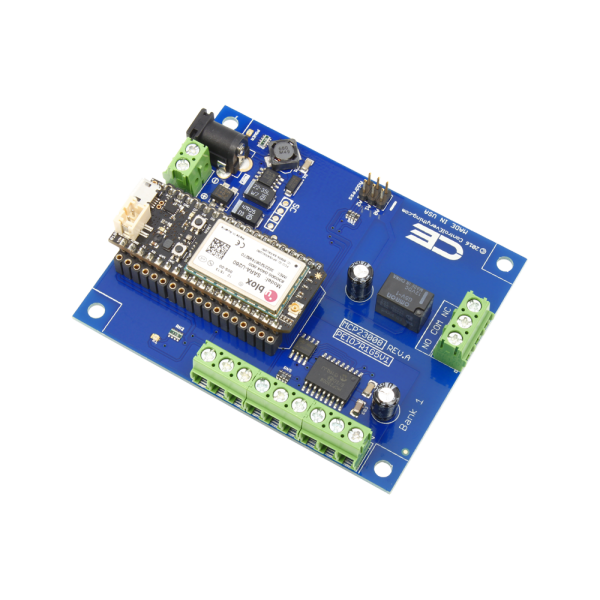

NCD PR16-29 - 소형 컨트롤러 모듈이 장착된 1채널 릴레이 보드
소형 컨트롤러 모듈이 장착된 1채널 릴레이 보드

예제와 라이브러리

NCD1Relay 코드와⁣ MCP23008 라이브러리

NCD 커뮤니티의 MCP23008 샘플 코드(Sample1~5)가 Arduino, C, Java, Python, Particle, Onion Omega용으로 공개되어 있습니다. 이 보드용 NCD1Relay 코드 저장소와 MCP23008 라이브러리도 GitHub에 있습니다.

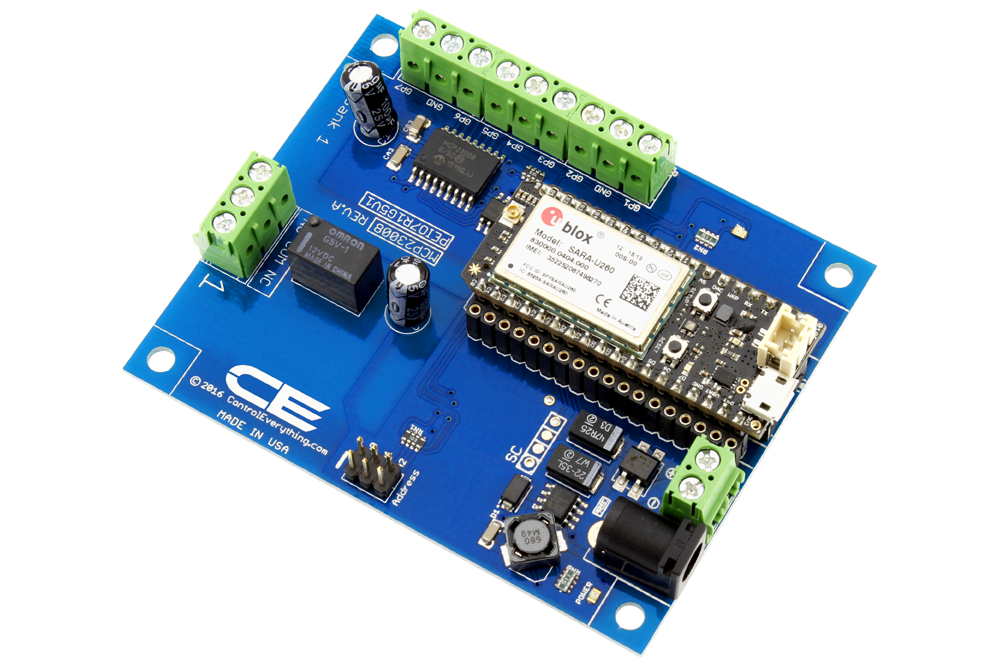

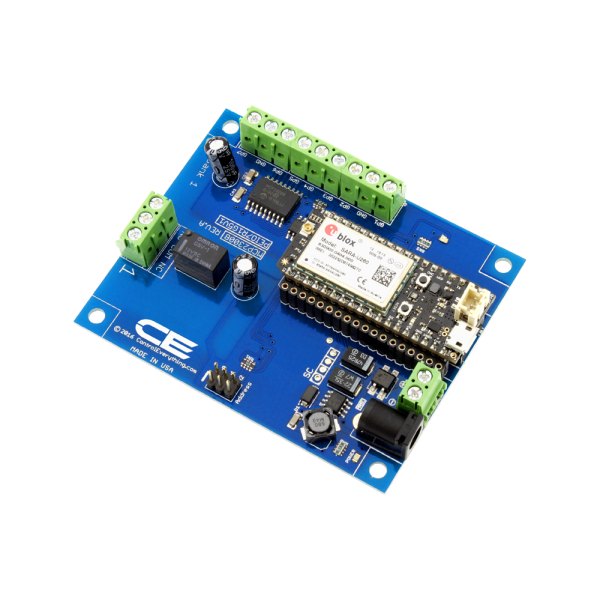

NCD PR16-29 - 무선 모듈과 녹색 단자대가 실장된 1채널 릴레이 보드
무선 모듈과 녹색 단자대가 실장된 1채널 릴레이 보드

PR16-29 사양

PR16-29 보드 사양

항목사양
형태IoT 인터페이스 신호 릴레이 보드
릴레이SPDT 1개, 12 VDC에서 최대 1 A (Omron)
제어 칩MCP23008
GPIO7개, 나사 단자
주소 점퍼3개, 같은 계열 최대 8개
호스트Particle Photon · Electron, Arduino 등
전원12 VDC 직접 배선 또는 옵션 전원 공급 장치

쓰임새

IoT 장치에서 신호 하나를⁣ 개폐하는 현장

  • 통신이나 저전력 오디오 신호 라인 하나를 개폐합니다.
  • GPIO 7개로 접점 닫힘을 감지하거나 외부 TTL 회로를 제어합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

같은 계열

PR16-29와⁣ 같은 계열 신호 릴레이

  • PR13-30 — 1채널 5 VDC I2C 미니 모듈
  • PR8-21 — 2채널 릴레이와 GPIO 6개, I2C 인터페이스 보드
  • PR8-22 — 1채널 릴레이와 GPIO 7개, I2C 인터페이스 보드
  • PR16-28 — 2채널 릴레이와 GPIO 6개, IoT 인터페이스 쉴드
