NCD 2 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개

NCD 2 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개

MODEL
2 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개
브랜드
NCD
제품문의 구매하기

SSR 2개를 구동하는⁣ 2채널 I²C 보드

NCD PR15-2 2채널 솔리드스테이트 I²C 릴레이 컨트롤러⁣ 채널 수 : 2⁣ 릴레이 : SSR 2개⁣ 릴레이 단자 : 릴레이당 대형 나사 단자 2개

견적 받기

NCD 한국 독점 공급 파트너

NCD PR15-2는 솔리드스테이트 릴레이(SSR) 2개를 구동하는 2채널 I²C 릴레이 컨트롤러(Solid State Relay Controller)입니다. SSR 유형은 주문할 때 지정하며, 릴레이 출력과 별도로 GPIO 6개가 나사 단자로 나옵니다. (주)테솔이 국내에 공식 공급합니다.

릴레이마다 상태 LED가 있고, 출력은 대형 나사 단자 2개씩에 12 AWG 전선으로 결선합니다.

SSR 2개

솔리드스테이트 구동

유형 A~H

주문 때 지정

GPIO 6개

나사 단자 입출력

최대 8개

한 버스 연결 장치

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

주문 사양

PR15-2 SSR 유형 지정

교류 부하용은 2 A와 5 A 저항성(A, B), 5 A와 25 A 유도성(C, D), 25 A 저항성(E)이 있습니다. 직류 부하용은 3 A(F), 20 A(G), 10 A(H)입니다.

SSR 없이 보드만 주문할 수도 있습니다.

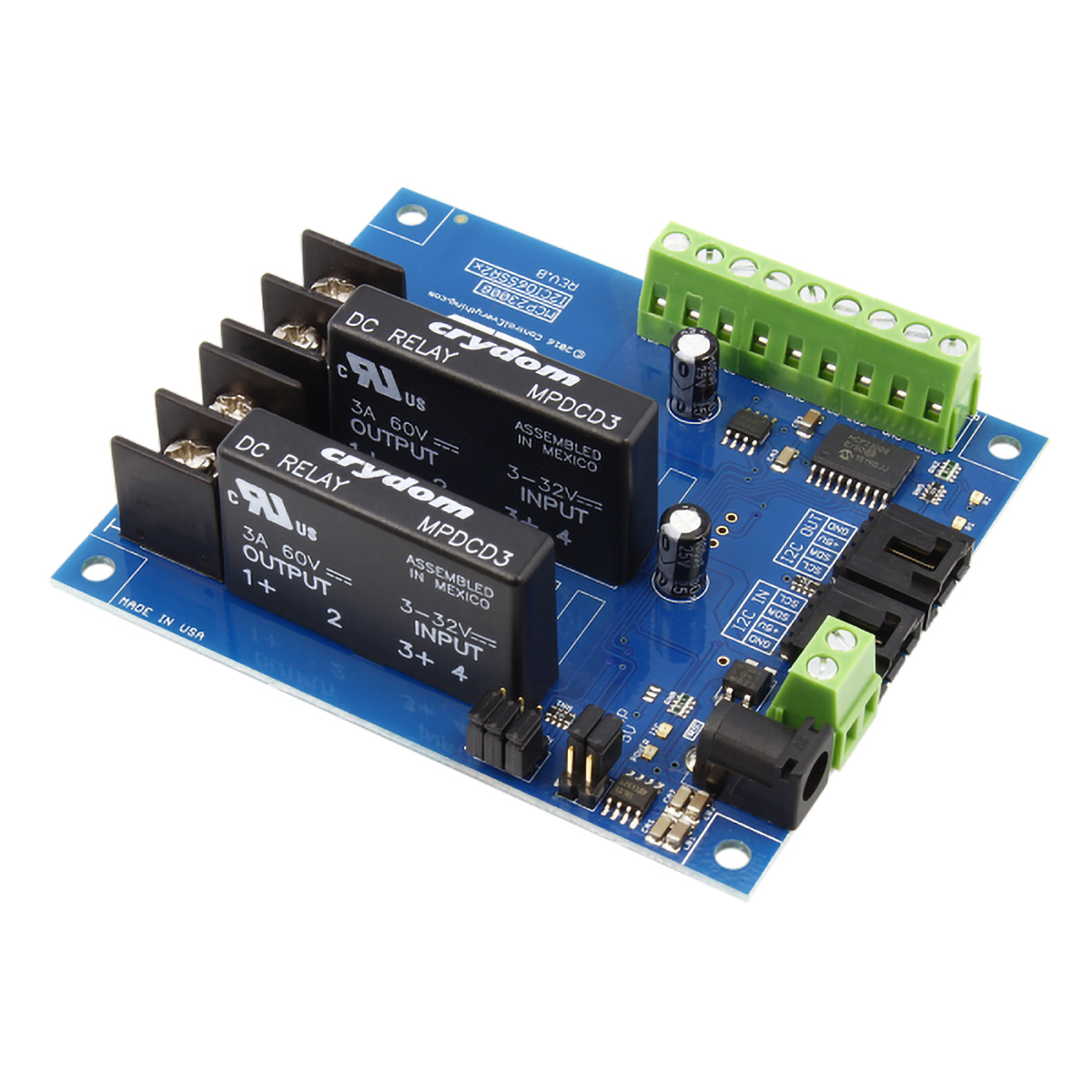

NCD 2 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 솔리드 스테이트 릴레이 2개가 장착된 컨트롤러 보드
솔리드 스테이트 릴레이 2개가 장착된 컨트롤러 보드

사양

PR15-2 사양

항목사양
채널 수2
릴레이SSR 2개 · 주문 때 유형 A~H 선택 또는 릴레이 없이 주문
GPIO프로그래밍 가능한 디지털 입출력 6개 (나사 단자)
릴레이 단자릴레이당 대형 나사 단자 2개 · 12 AWG 전선
상태 표시릴레이별 LED
통신nodeLynk I²C (5 V, 4핀)
칩MCP23008
점퍼주소 점퍼 3개 · 버스당 8개
전원12 VDC · 10~15 VDC 범위
작동 온도-40~85 °C
작동 습도0~70 % RH
케이블6인치 4선 I²C 케이블 동봉

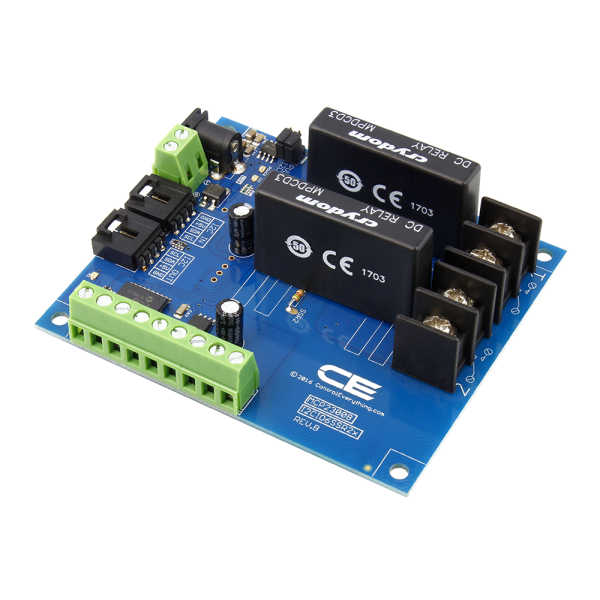

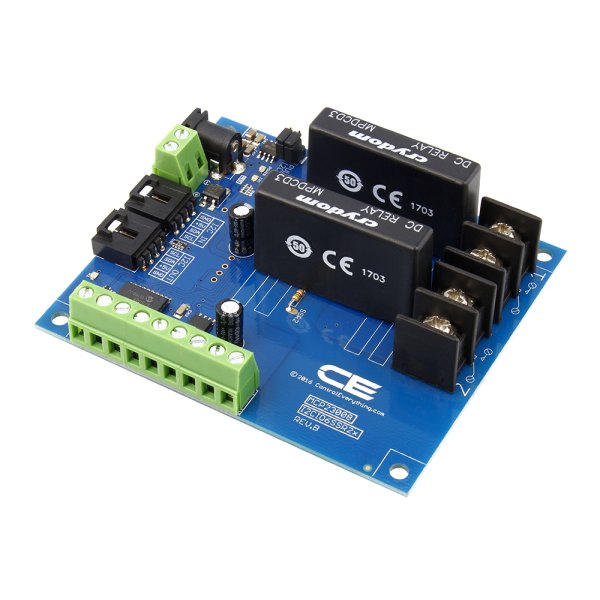

NCD 2 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 반대 방향에서 본 솔리드 스테이트 릴레이 보드 모습
반대 방향에서 본 솔리드 스테이트 릴레이 보드 모습

버스 연결

PR15-2를 마스터에⁣ 붙이는 방법

Arduino, Raspberry Pi 같은 마스터에는 nodeLynk 마스터 어댑터가 필요합니다. I²C 출력 포트로 보드를 더 이을 때는 주소 점퍼 설정이 겹치지 않아야 합니다.

활용 분야

SSR 두 개로⁣ 제어하는 설비

  • 센서 노드 확장 — 센서 장치에 SSR 출력 2개를 더합니다.
  • IoT 기기 — 마이크로컨트롤러 보드로 부하 두 개를 개폐합니다.
  • PC 제어 장치 — USB-I²C 모듈로 PC에서 구동합니다.

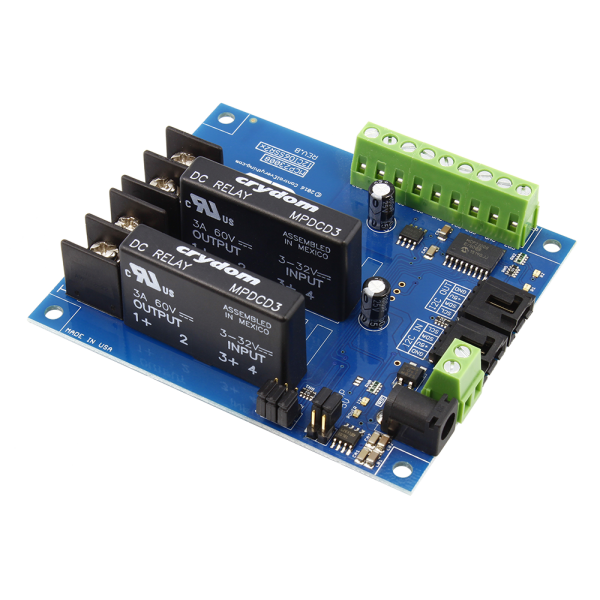

NCD 2 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 제품 사진

같은 계열

PR15-2와⁣ 같은 계열 모델

  • PR1-12 — 1채널 범용 SPDT 릴레이 구성입니다
  • PR15-3 — 릴레이 종류는 같고 1채널입니다
  • PR2B-12 — 1채널 DPDT 신호 릴레이 구성입니다
  • PR8-16 — 1채널 고전력 릴레이 구성입니다
  • PR1-11 — 같은 2채널이며 릴레이가 범용 SPDT 릴레이입니다
  • PR2B-11 — 같은 2채널이며 릴레이가 DPDT 신호 릴레이입니다
  • PR8-15 — 같은 2채널이며 릴레이가 고전력 릴레이입니다
  • PR1-10 — 4채널 범용 SPDT 릴레이 구성입니다
  • PR15-1 — 릴레이 종류는 같고 4채널입니다
  • PR2B-10 — 4채널 DPDT 신호 릴레이 구성입니다
  • PR8-14 — 4채널 고전력 릴레이 구성입니다
  • PR8-20 — 4채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-13 — 8채널 범용 SPDT 릴레이 구성입니다
  • PR15-4 — 릴레이 종류는 같고 8채널입니다
  • PR2B-13 — 8채널 DPDT 신호 릴레이 구성입니다
  • PR8-17 — 8채널 고전력 릴레이 구성입니다
  • PR8-24 — 8채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-14 — 16채널 범용 SPDT 릴레이 구성입니다
  • PR2B-14 — 16채널 DPDT 신호 릴레이 구성입니다
  • PR8-18 — 16채널 고전력 릴레이 구성입니다
  • PR8-25 — 16채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-15 — 24채널 범용 SPDT 릴레이 구성입니다
  • PR15-6 — 릴레이 종류는 같고 24채널입니다
  • PR2B-15 — 24채널 DPDT 신호 릴레이 구성입니다
  • PR8-23 — 24채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-16 — 32채널 범용 SPDT 릴레이 구성입니다
  • PR15-7 — 릴레이 종류는 같고 32채널입니다
  • PR2B-16 — 32채널 DPDT 신호 릴레이 구성입니다
  • PR8-19 — 32채널 고전력 릴레이 구성입니다
  • PR8-26 — 32채널 1 A SPDT 신호 릴레이 구성입니다
