24채널 릴레이와⁣ GPIO 8개를 한 장에

NCD PR1-15 24채널 범용 SPDT 릴레이 컨트롤러⁣ 채널 수 : 24⁣ 릴레이 단자 : 릴레이당 3개 · 12 AWG 전선⁣ GPIO : 프로그래밍 가능한 디지털 입출력 8개

견적 받기

NCD 한국 독점 공급 파트너

NCD PR1-15는 5 A 또는 10 A SPDT 범용 릴레이 24개와 디지털 입출력(GPIO) 8개를 한 장에 올린 24채널 범용 SPDT 릴레이 컨트롤러(General Purpose Relay Controller)입니다. 선택한 릴레이에 따라 240 VAC에서 절대 최대 10 A까지 개폐합니다. (주)테솔이 국내에 공식 공급합니다.

MCP23017 I²C GPIO 칩 두 개가 릴레이를 구동하며, 이 보드는 I²C 버스에서 장치 두 대로 계산됩니다. 릴레이마다 상태 LED가 있습니다.

24채널

범용 SPDT 릴레이

5 A · 10 A

주문 때 선택

GPIO 8개

나사 단자

MCP23017 2개

주소 점퍼 2개

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

주소 설정

MCP23017 두 개의⁣ 시작 주소 지정

보드에는 주소 점퍼가 2개 있으며, 두 MCP23017 칩의 시작 주소를 이 점퍼로 정합니다. 한 버스에 둘 수 있는 장치는 최대 8대이고, 이 보드는 그중 2대로 계산됩니다.

마스터 보드에는 nodeLynk 마스터 어댑터로 연결하며, I²C 출력 포트로 다음 장치를 이어 붙일 수 있습니다.

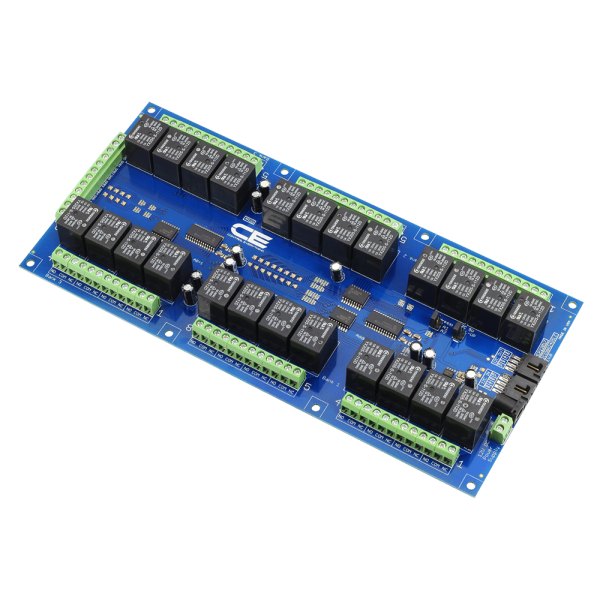

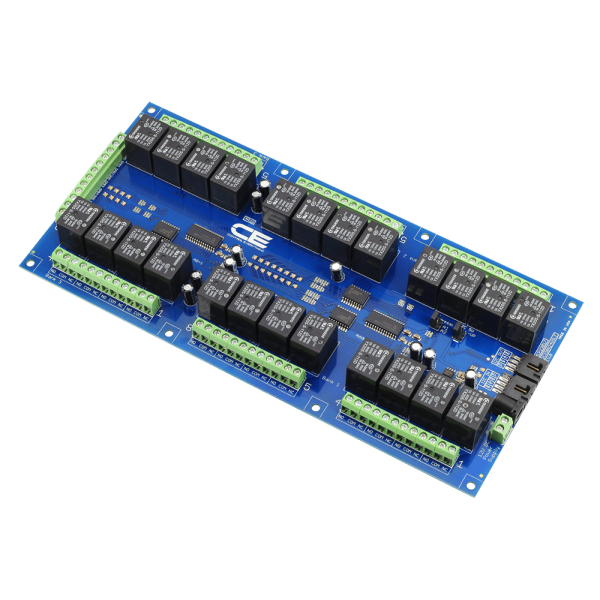

NCD 24 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 8 개 - 24채널 릴레이가 배열된 컨트롤러 기판 전체 모습
24채널 릴레이가 배열된 컨트롤러 기판 전체 모습

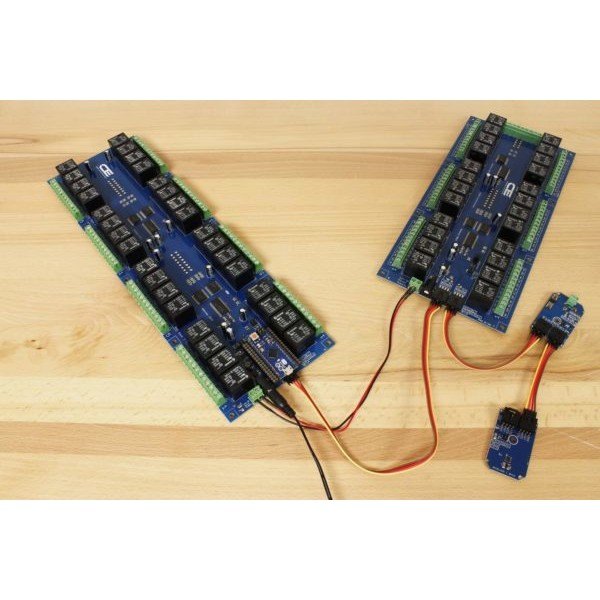

NCD 24 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 8 개 - 릴레이 컨트롤러 두 대와 센서 모듈을 케이블로 연결한 모습
릴레이 컨트롤러 두 대와 센서 모듈을 케이블로 연결한 모습

사양

PR1-15 사양

항목사양
채널 수24
릴레이범용 SPDT · 5 A 또는 10 A (주문 때 선택)
최대 정격240 VAC에서 절대 최대 10 A (선택한 릴레이에 따름)
릴레이 단자릴레이당 3개 · 12 AWG 전선
GPIO프로그래밍 가능한 디지털 입출력 8개
제어 칩MCP23017 2개
주소 점퍼2개 (칩 시작 주소 설정 · 버스에서 장치 2대로 계산)
주문 옵션플러그형 커넥터 추가 또는 없음
버스 인터페이스nodeLynk 5 V I²C, 4핀 커넥터
I²C 출력다음 장치를 잇는 체인 포트
입력 전원12 VDC · 옵션 전원 또는 나사 단자
허용 전압10~15 VDC
사용 온도-40~85 °C
보관 온도-55~85 °C
사용 습도0~70 % RH, 결로 없음
동봉 케이블6인치 4선 I²C 케이블

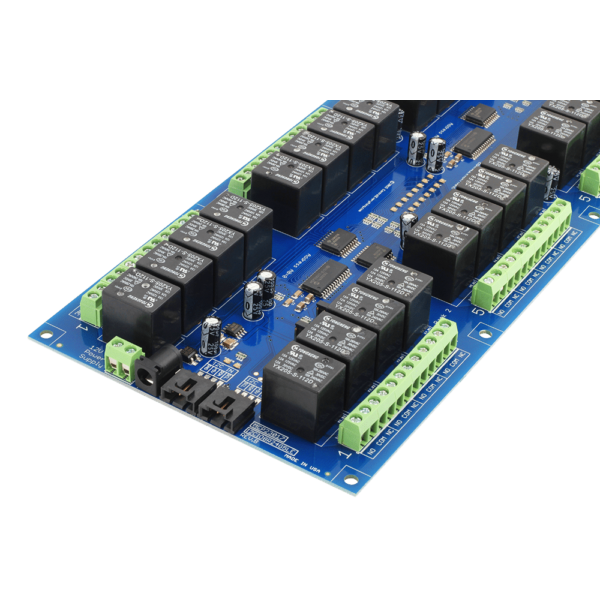

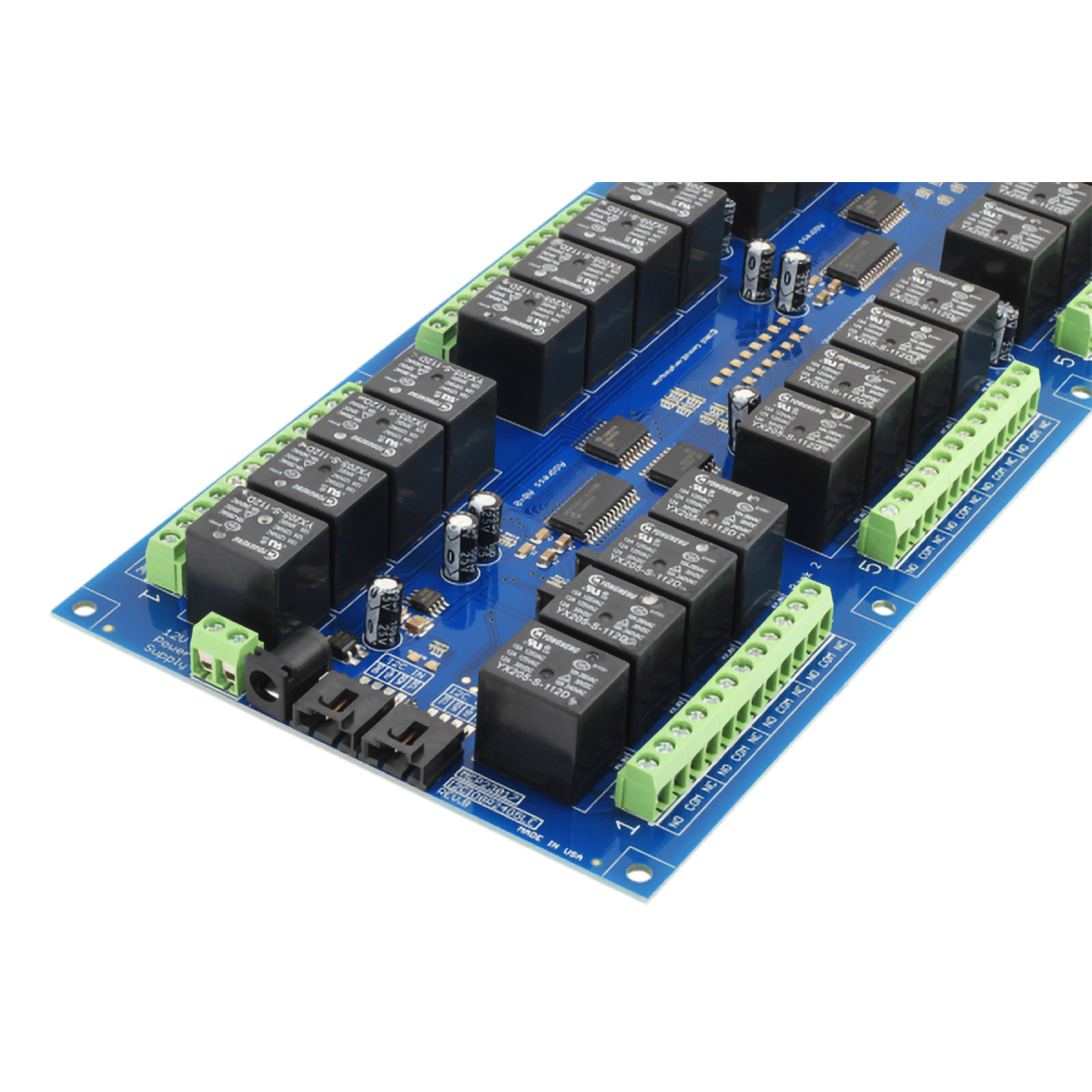

NCD 24 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 8 개 - 릴레이가 늘어선 24채널 컨트롤러와 전원 잭 모습
릴레이가 늘어선 24채널 컨트롤러와 전원 잭 모습

릴레이와 GPIO

PR1-15 릴레이 24개의⁣ 정격과 입출력

릴레이는 5 A 또는 10 A SPDT 중 한 가지를 주문 때 정하며 24개 모두 같은 정격입니다. 단자는 릴레이당 3개이고 12 AWG 전선까지 결선합니다.

릴레이와 별도로 프로그래밍 가능한 디지털 입출력 8개가 나사 단자로 나오며 접점 폐쇄 감지나 외부 TTL 회로 감시에 사용합니다. 플러그형 커넥터 추가도 주문 때 고릅니다.

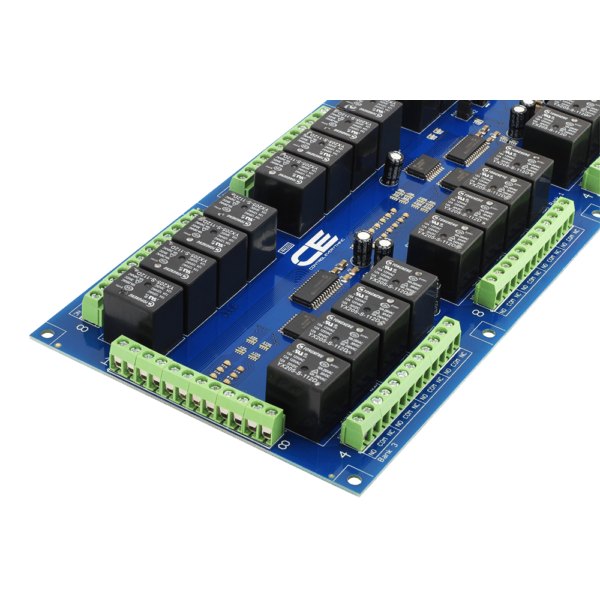

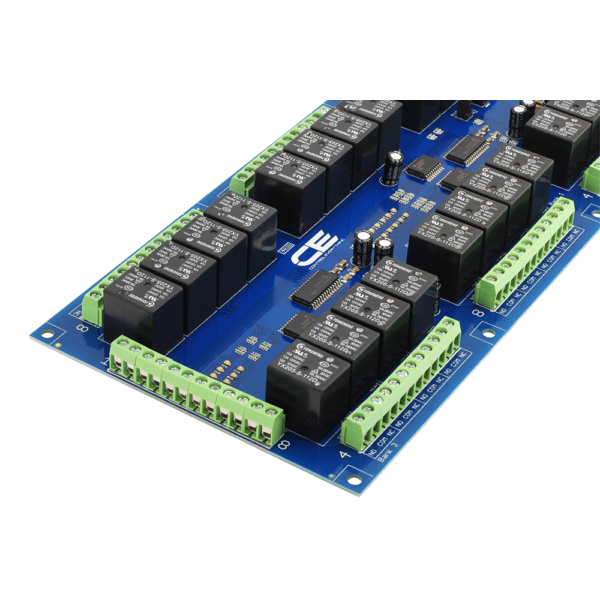

NCD 24 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 8 개 - 릴레이와 녹색 단자대가 보이는 컨트롤러 기판
릴레이와 녹색 단자대가 보이는 컨트롤러 기판

활용 분야

채널 24개가⁣ 필요한 제어 현장

  • 설비 제어반 — 많은 부하를 보드 한 장에서 개별 개폐합니다.
  • 센서 노드 확장 — 센서 장치에 릴레이 출력 24개와 입출력 8개를 더합니다.
  • PC 제어 장치 — USB-I²C 모듈로 Windows 8/10 PC에서 제어합니다.

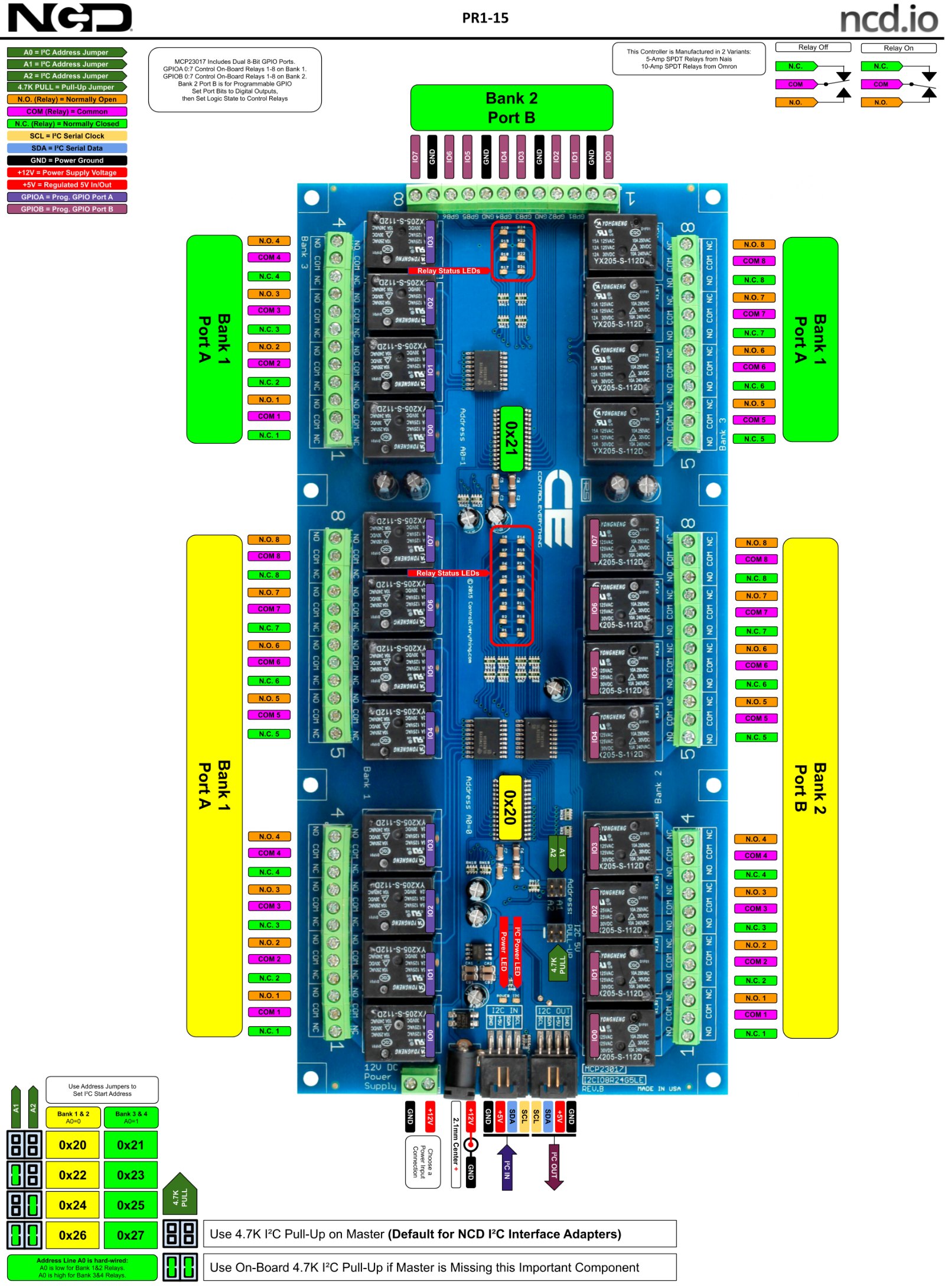

NCD 24 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 8 개 - 24채널 릴레이 컨트롤러의 뱅크별 단자 배치 구성도
24채널 릴레이 컨트롤러의 뱅크별 단자 배치 구성도

제품 상세 이미지

NCD 24 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 8 개 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR1-15와⁣ 같은 계열 모델

  • PR1-12 — 1채널 범용 SPDT 릴레이 구성입니다
  • PR15-3 — 1채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-12 — 1채널, DPDT 신호 릴레이 조합입니다
  • PR8-16 — 1채널, 고전력 릴레이 조합입니다
  • PR1-11 — 2채널 범용 SPDT 릴레이 구성입니다
  • PR15-2 — 2채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-11 — 2채널, DPDT 신호 릴레이 조합입니다
  • PR8-15 — 2채널, 고전력 릴레이 조합입니다
  • PR1-10 — 4채널 범용 SPDT 릴레이 구성입니다
  • PR15-1 — 4채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-10 — 4채널, DPDT 신호 릴레이 조합입니다
  • PR8-14 — 4채널, 고전력 릴레이 조합입니다
  • PR8-20 — 4채널, 1 A SPDT 신호 릴레이 조합입니다
  • PR1-13 — 8채널 범용 SPDT 릴레이 구성입니다
  • PR15-4 — 8채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-13 — 8채널, DPDT 신호 릴레이 조합입니다
  • PR8-17 — 8채널, 고전력 릴레이 조합입니다
  • PR8-24 — 8채널, 1 A SPDT 신호 릴레이 조합입니다
  • PR1-14 — 16채널 범용 SPDT 릴레이 구성입니다
  • PR2B-14 — 16채널, DPDT 신호 릴레이 조합입니다
  • PR8-18 — 16채널, 고전력 릴레이 조합입니다
  • PR8-25 — 16채널, 1 A SPDT 신호 릴레이 조합입니다
  • PR15-6 — 24채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-15 — 24채널 DPDT 신호 릴레이 구성입니다
  • PR8-23 — 24채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-16 — 32채널 범용 SPDT 릴레이 구성입니다
  • PR15-7 — 32채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-16 — 32채널, DPDT 신호 릴레이 조합입니다
  • PR8-19 — 32채널, 고전력 릴레이 조합입니다
  • PR8-26 — 32채널, 1 A SPDT 신호 릴레이 조합입니다
