부하 2개를 따로 켜는⁣ 범용 릴레이 보드

NCD PR1-11 2채널 범용 SPDT I²C 릴레이 컨트롤러⁣ 채널 수 : 2⁣ 릴레이 단자 : 릴레이당 나사 단자 3개⁣ I²C 연결 : 5 V nodeLynk

견적 받기

NCD 한국 독점 공급 파트너

NCD PR1-11은 범용 SPDT 릴레이 2개와 GPIO 6개를 갖춘 2채널 I²C 릴레이 컨트롤러(I²C Relay Controller)입니다. 릴레이는 5 A 또는 10 A SPDT 중에서 주문할 때 고르며, 선택한 릴레이에 따라 240 VAC에서 절대 최대 10 A까지 개폐합니다. (주)테솔이 국내에 공식 공급합니다.

두 릴레이는 MCP23008의 GPIO 포트로 각각 제어하며, 저전력에서 중간 전력까지의 부하에 맞춘 구성입니다. 릴레이마다 LED가 있어 채널별 동작을 현장에서 바로 볼 수 있습니다.

2채널

범용 SPDT 릴레이

5 A · 10 A

주문 때 선택

GPIO 6개

나사 단자 입출력

단자 3개

릴레이당 결선 단자

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

사양

PR1-11 사양표

항목사양
채널 수2
릴레이범용 SPDT · 5 A 또는 10 A (주문 때 선택)
최대 정격240 VAC에서 절대 최대 10 A (선택한 릴레이에 따름)
릴레이 단자릴레이당 나사 단자 3개 · 12 AWG 전선
GPIO프로그래밍 가능한 디지털 입출력 6개 (나사 단자)
상태 표시릴레이별 LED
I²C 연결5 V nodeLynk, 4핀 커넥터와 출력 포트
MCP23008I²C GPIO 칩이 두 릴레이를 구동
점퍼주소 점퍼 3개, 한 버스 8개
공급 전원12 VDC (옵션 전원 또는 나사 단자)
전압 허용 범위10~15 VDC
온도 조건-40~85 °C 작동
보관 조건-55~85 °C
동봉6인치 4선 케이블 1개

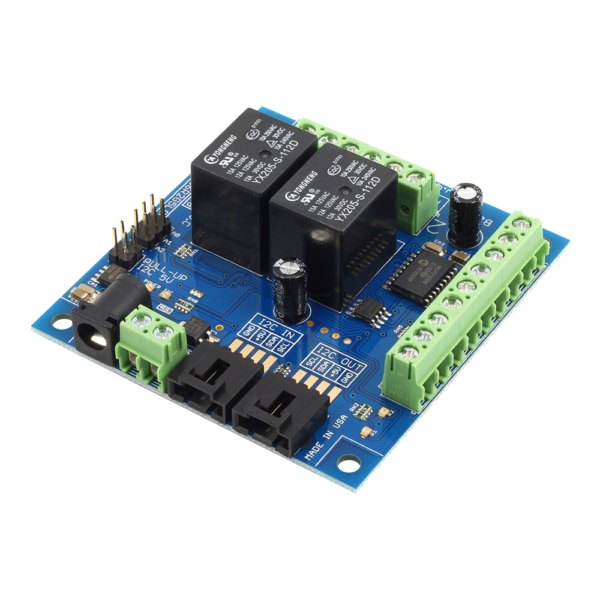

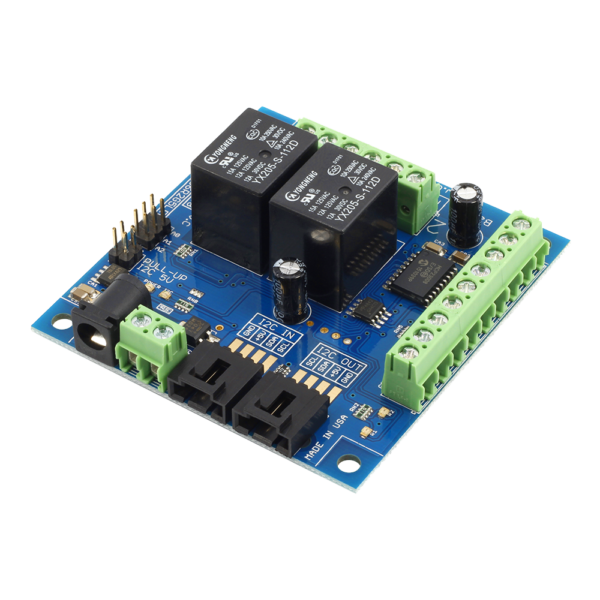

NCD 2 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 릴레이 두 개와 전원 잭이 보이는 기판 모습
릴레이 두 개와 전원 잭이 보이는 기판 모습

채널 배선

PR1-11 두 채널의⁣ 부하 결선

릴레이마다 나사 단자 3개가 나와 있어 두 부하를 서로 독립해서 결선합니다. 주로 저항성 부하용이며, 약한 유도 부하에는 외부 유도 억제 커패시터를 함께 연결하세요.

GPIO 6개는 접점 폐쇄 감지나 외부 TTL 회로의 감시와 제어에 사용합니다.

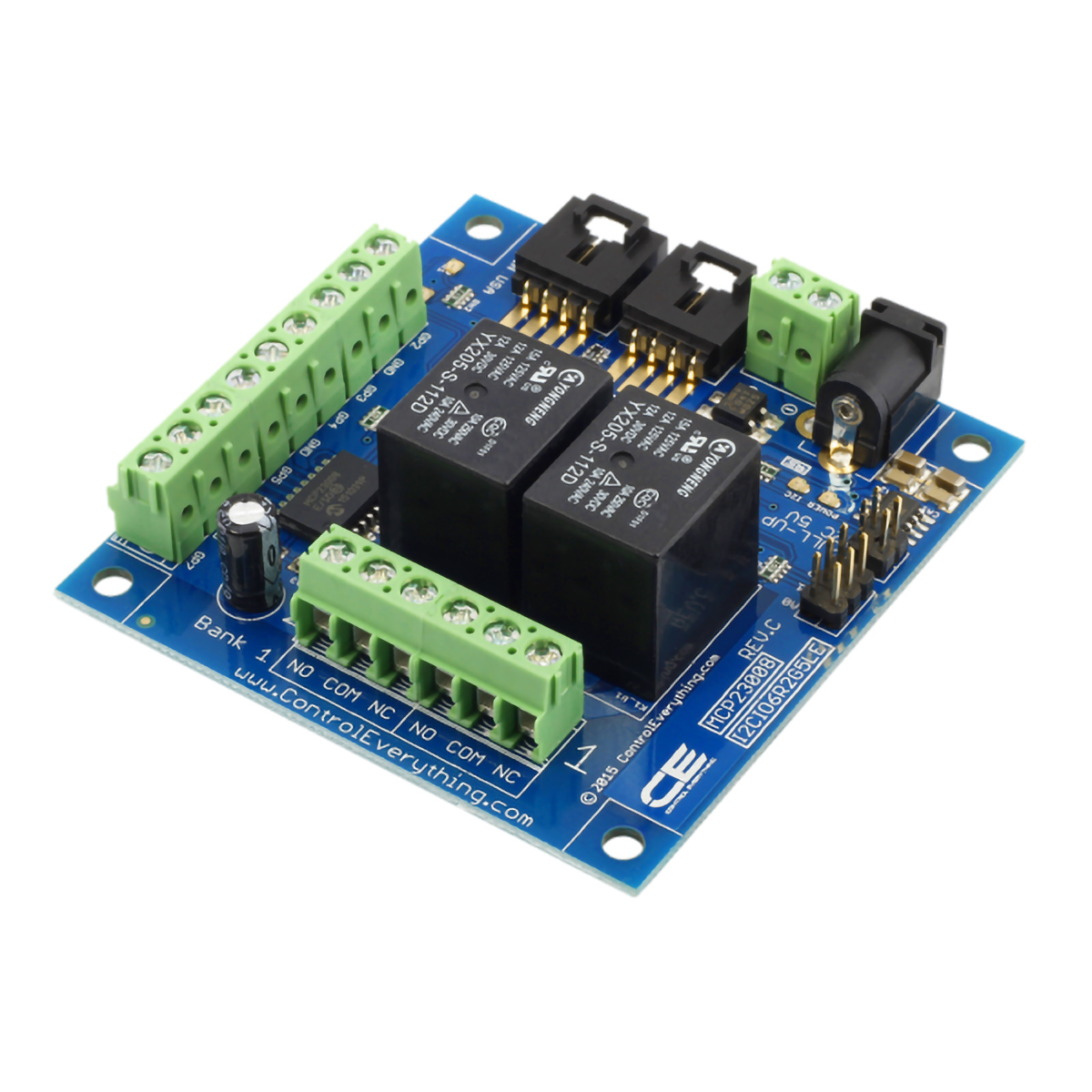

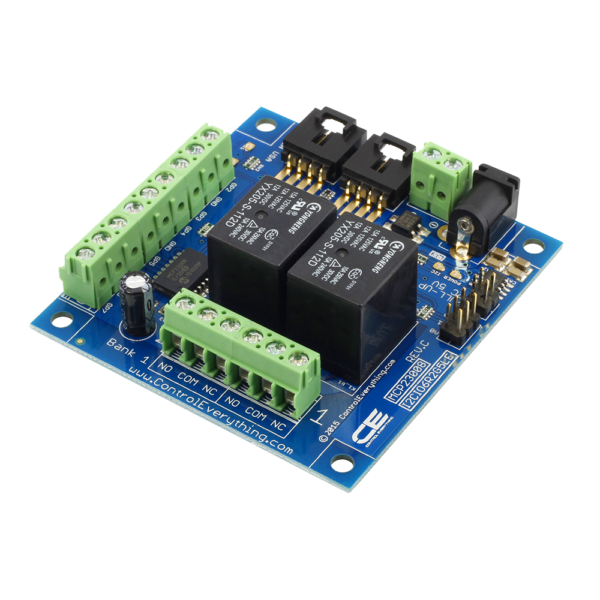

NCD 2 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 단자대 라벨이 보이는 릴레이 기판 정면
단자대 라벨이 보이는 릴레이 기판 정면

마스터 연결

nodeLynk 어댑터와⁣ 버스 확장

마스터 보드에는 nodeLynk 마스터 어댑터를 거쳐 연결합니다. 2채널로 모자라면 I²C 출력 포트에 보드를 이어 붙이고, 점퍼 3개로 주소를 다르게 정합니다.

전원은 옵션 전원 공급장치를 사용하거나 12 VDC를 나사 단자에 직접 결선합니다.

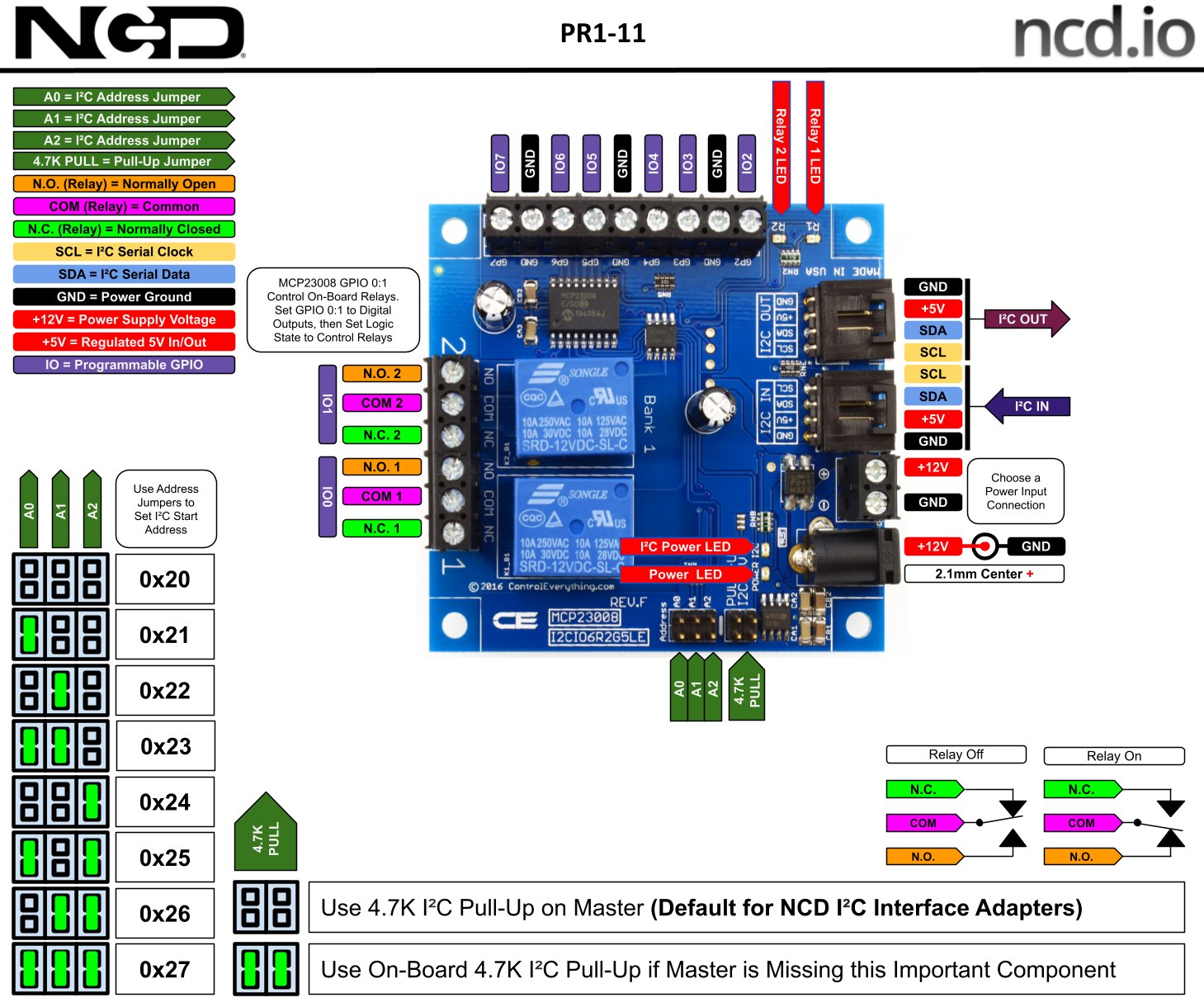

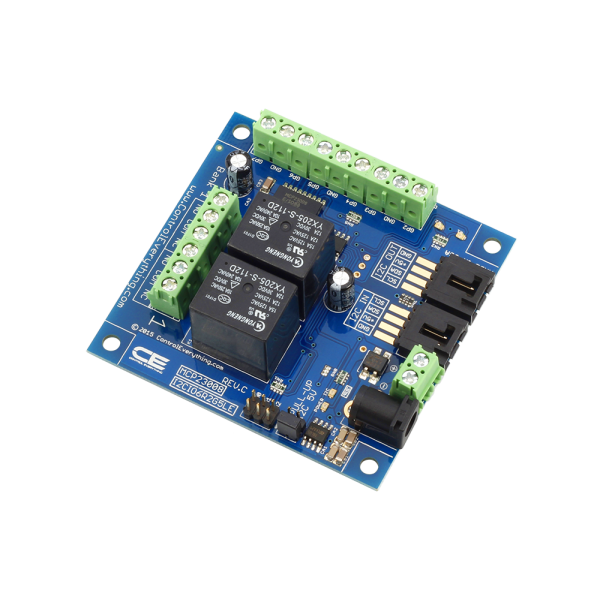

NCD 2 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 2채널 릴레이 컨트롤러의 단자 배치와 I2C 주소 구성도
2채널 릴레이 컨트롤러의 단자 배치와 I2C 주소 구성도

활용 분야

2채널이 맞는⁣ 제어 현장

  • 센서 노드 확장 — 센서가 달린 장치에 릴레이 출력 2개를 더합니다.
  • IoT 기기 — Arduino나 Raspberry Pi 같은 보드로 설비 두 개를 제어합니다.
  • 히터와 조명 — 저항성 부하 두 개를 조건에 따라 켜고 끕니다.

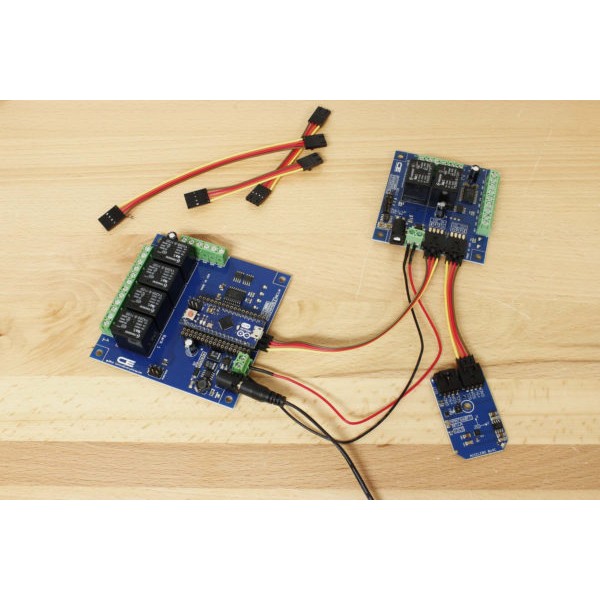

NCD 2 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 릴레이 보드와 모듈을 케이블로 연결한 구성 모습
