릴레이 4개·GPIO 4개를⁣ I²C로 제어하는 보드

NCD PR1-10 4채널 범용 SPDT 릴레이 컨트롤러⁣ 채널 수 : 4⁣ 릴레이 단자 : 릴레이당 3개 · 12 AWG 전선⁣ GPIO : 프로그래밍 가능한 디지털 입출력 4개

견적 받기

NCD 한국 독점 공급 파트너

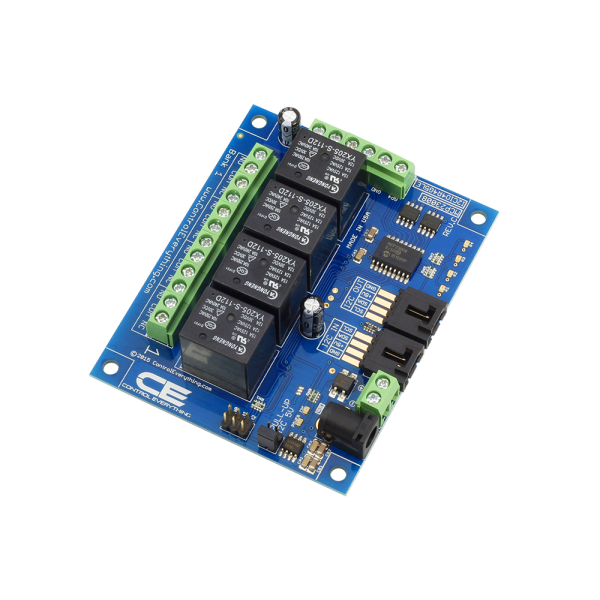

NCD PR1-10은 범용 SPDT 릴레이 4개와 디지털 입출력(GPIO) 4개를 한 장에 올린 4채널 I²C 릴레이 컨트롤러(I²C Relay Controller)입니다. 릴레이는 5 A 또는 10 A SPDT 중에서 주문할 때 고르고, 선택한 릴레이에 따라 240 VAC에서 절대 최대 10 A까지 개폐합니다. (주)테솔이 국내에 공식 공급합니다.

제어 칩은 MCP23008이며 릴레이마다 상태 LED가 있어 개폐 상태를 기판에서 바로 확인합니다.

4채널

범용 SPDT 릴레이

5 A · 10 A

주문 때 선택

GPIO 4개

나사 단자 입출력

최대 8대

한 버스 연결 장치

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

사양

PR1-10 사양표

항목사양
채널 수4
릴레이범용 SPDT · 5 A 또는 10 A (주문 때 선택)
최대 정격240 VAC에서 절대 최대 10 A (선택한 릴레이에 따름)
릴레이 단자릴레이당 3개 · 12 AWG 전선
GPIO프로그래밍 가능한 디지털 입출력 4개
제어 칩MCP23008
주소 점퍼3개 (한 버스 8대까지)
주문 옵션플러그형 커넥터 추가 또는 없음
버스 인터페이스nodeLynk 5 V I²C, 4핀 커넥터
I²C 출력다음 장치를 잇는 체인 포트
입력 전원12 VDC · 옵션 전원 또는 나사 단자
허용 전압10~15 VDC
사용 온도-40~85 °C
보관 온도-55~85 °C
사용 습도0~70 % RH, 결로 없음
동봉 케이블6인치 4선 I²C 케이블

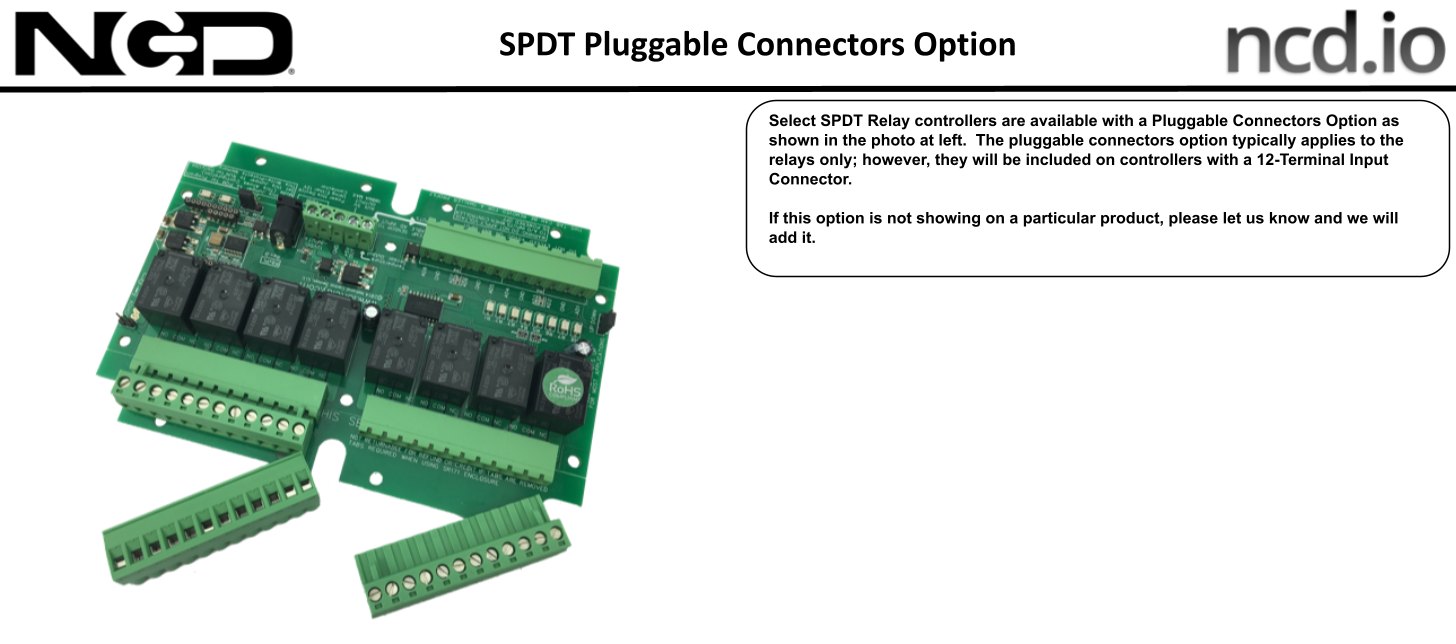

NCD 4 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 - 탈착식 커넥터 옵션이 적용된 릴레이 보드 모습
탈착식 커넥터 옵션이 적용된 릴레이 보드 모습

부하 결선

PR1-10 릴레이 4개의⁣ 결선과 정격

릴레이마다 SPDT 접속 단자 3개가 나사 단자로 나오며 12 AWG 전선까지 결선합니다. 설계 기준은 저항성 부하이고, 약한 유도 부하는 외부 유도 억제 커패시터를 함께 연결할 때 개폐할 수 있습니다.

240 VAC 절대 최대 10 A는 10 A 릴레이를 골랐을 때의 한계입니다. 5 A 릴레이를 고르면 부하 전류를 5 A 안쪽으로 맞추세요. 플러그형 커넥터를 추가할지도 주문할 때 정합니다.

GPIO 활용

접점 입력 4개와⁣ TTL 회로 감시

릴레이 4개와 별도로 프로그래밍할 수 있는 디지털 입출력 4개가 나사 단자로 나옵니다. 접점 폐쇄(contact closure) 감지에 사용하거나 외부 TTL 회로를 감시하고 제어할 수 있습니다.

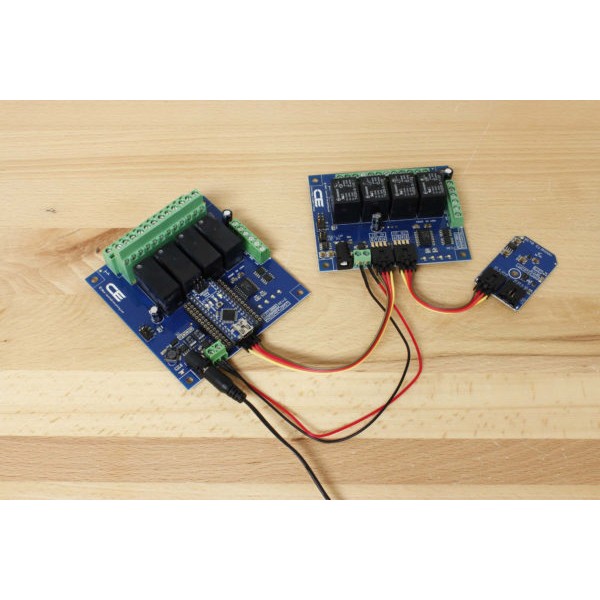

연결 방법

마스터 어댑터와⁣ 주소 점퍼 설정

마스터 보드에 연결하려면 nodeLynk 마스터 어댑터가 필요합니다. Arduino, Raspberry Pi, Onion, PyCom용 어댑터 구성은 주문 전에 확인하세요.

같은 버스에 보드를 더 이을 때는 주소 점퍼 3개를 서로 다르게 맞춥니다. 5 V I²C 버스와 12 VDC 구동 전원은 별개 계통이므로 결선이 섞이지 않게 하세요.

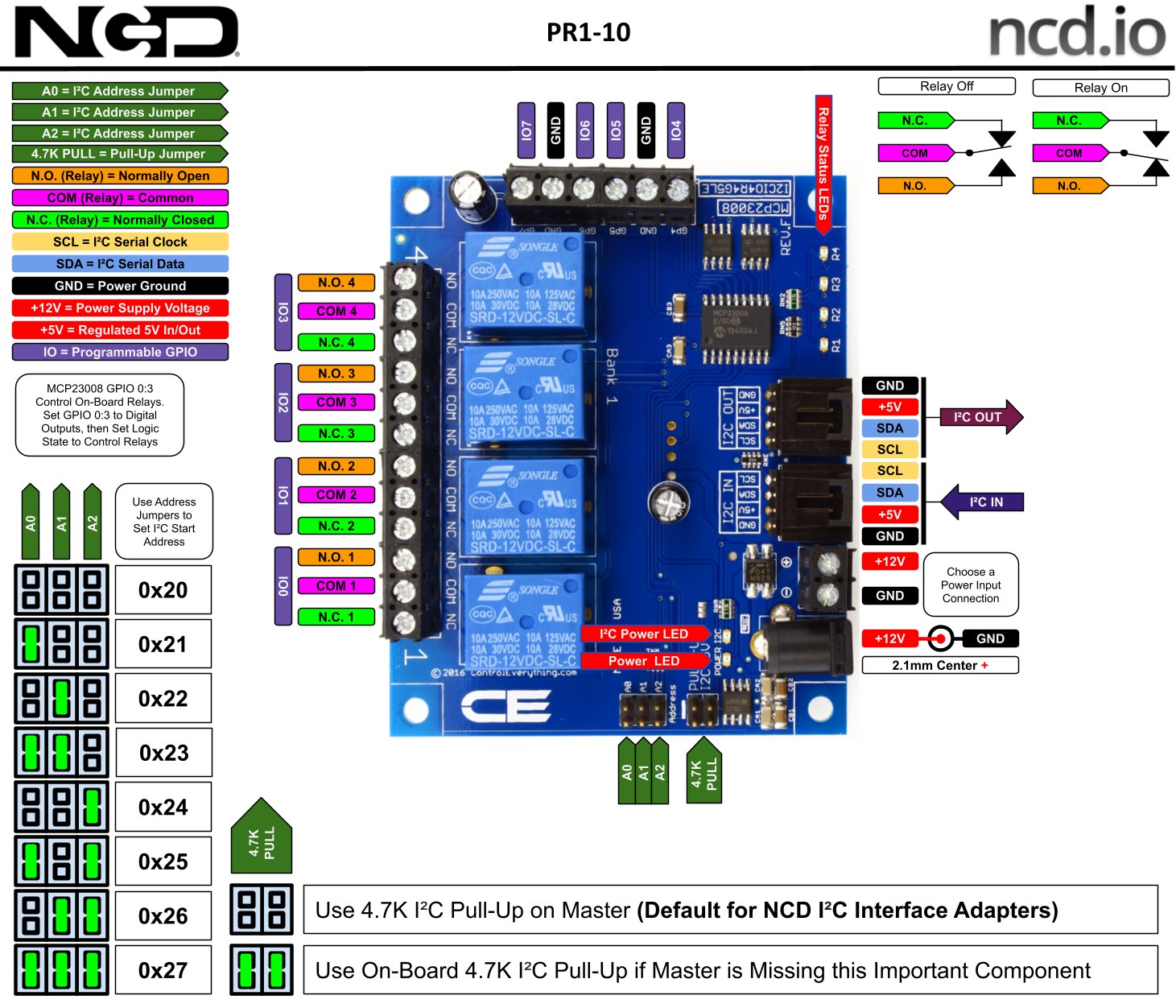

NCD 4 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 - 4채널 릴레이 컨트롤러의 단자 배치와 I2C 주소 구성도
4채널 릴레이 컨트롤러의 단자 배치와 I2C 주소 구성도

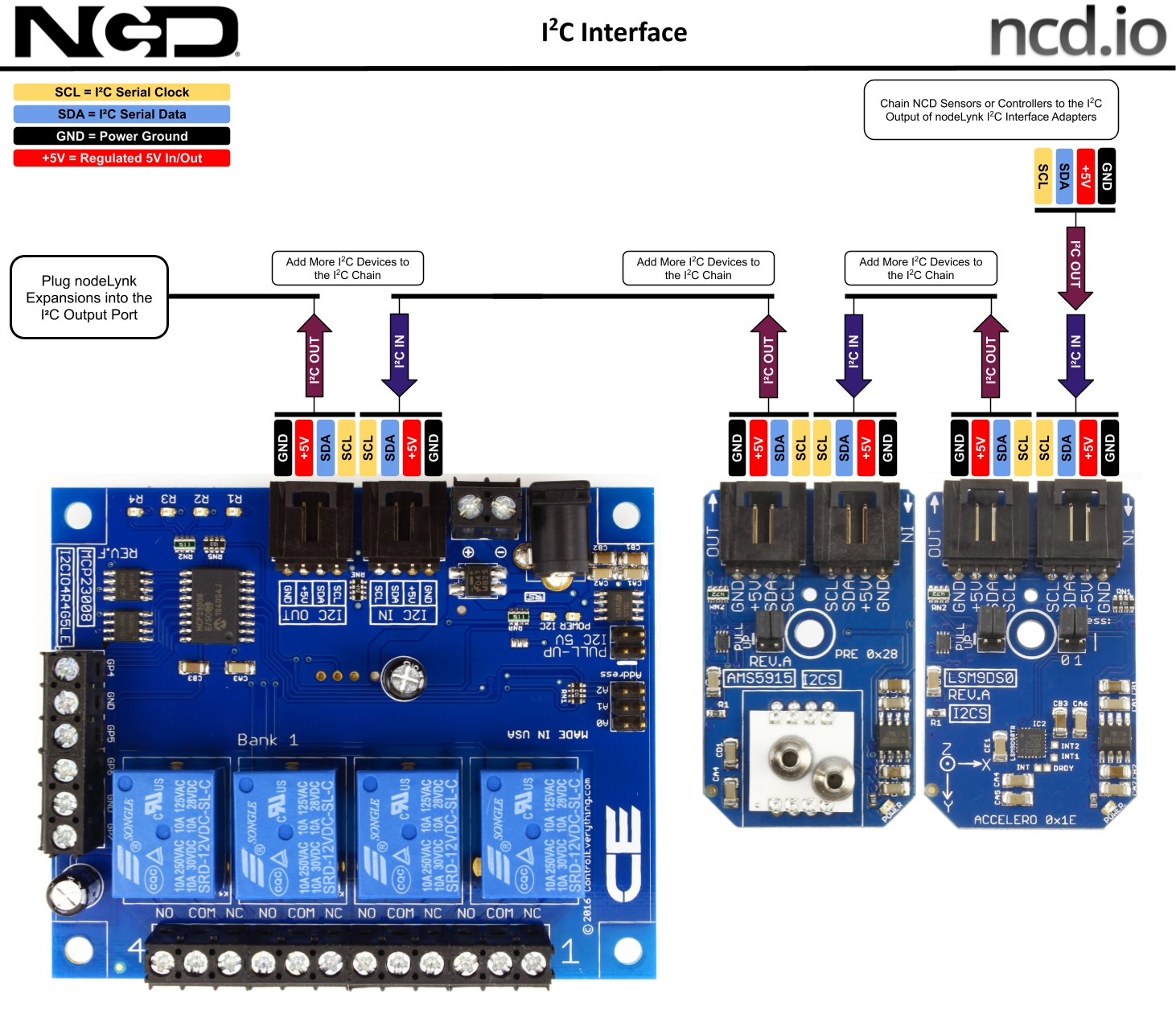

NCD 4 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

활용 분야

릴레이 4개가⁣ 필요한 제어 자리

  • 센서 노드 확장 — 센서가 달린 장치에 릴레이 출력 4개를 더합니다.
  • IoT 기기 — Arduino나 Raspberry Pi로 설비 여러 대를 켜고 끕니다.
  • PC 제어 장치 — USB-I²C 모듈을 거쳐 Windows 8/10 PC에서 개폐합니다.

제품 상세 이미지

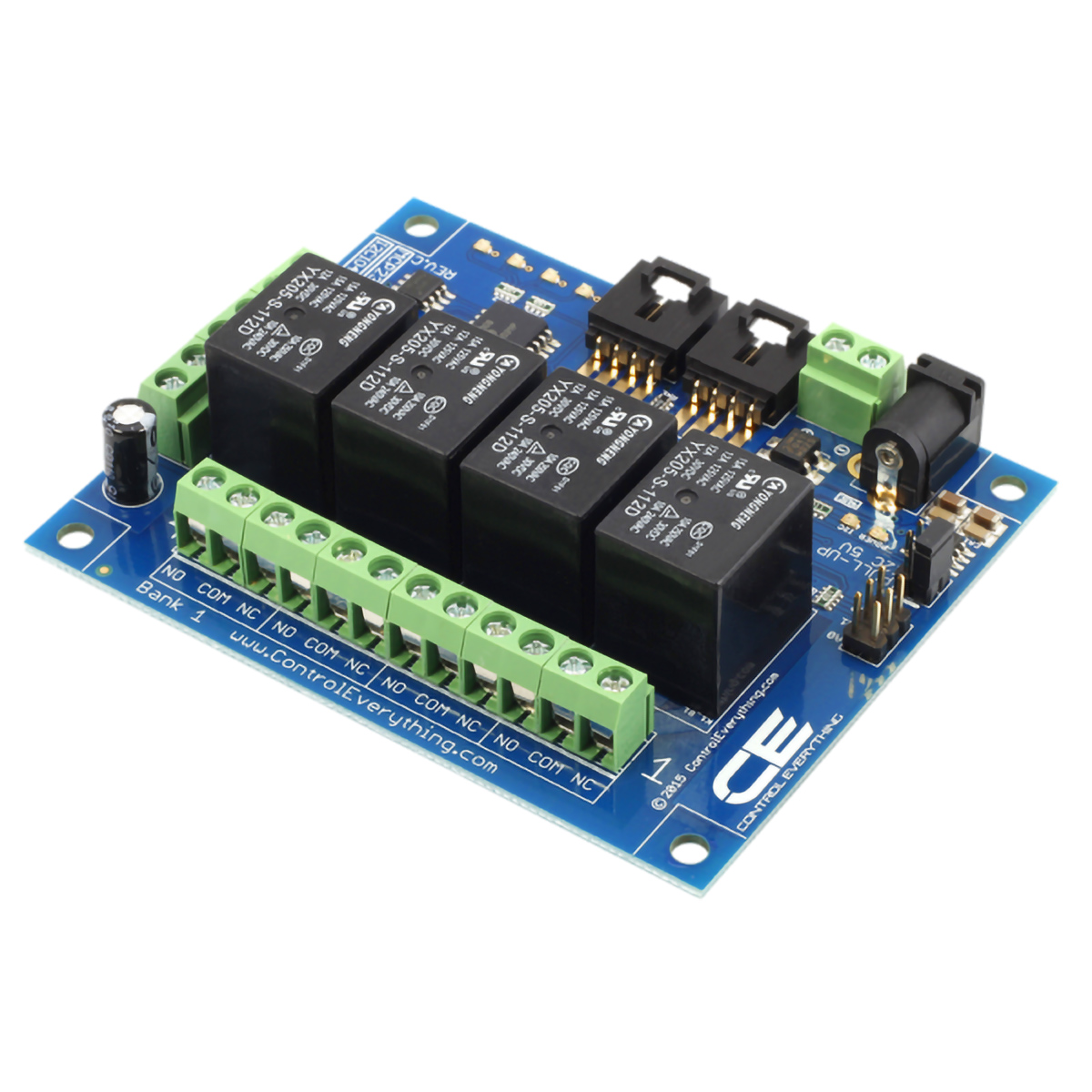

NCD 4 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 상세 이미지 1

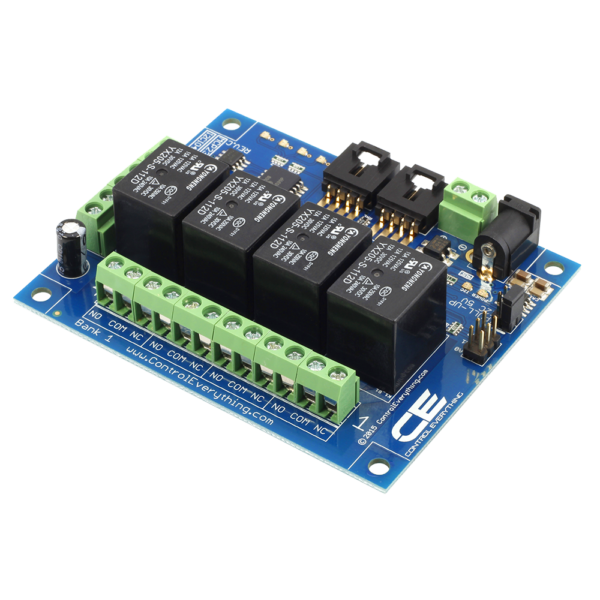

NCD 4 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 상세 이미지 2

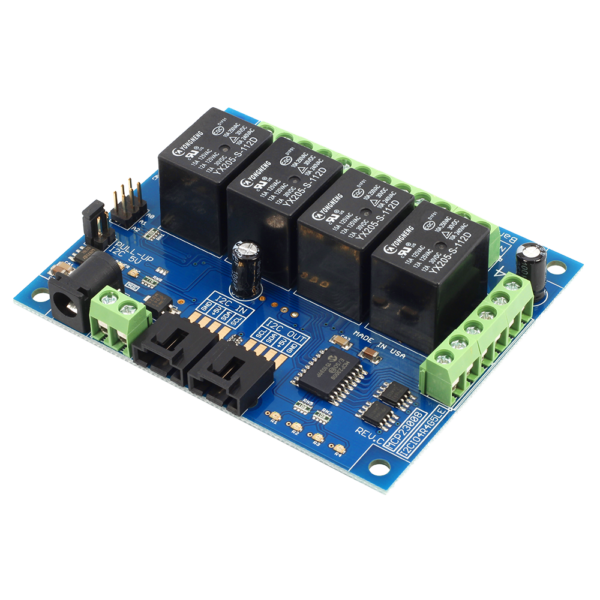

NCD 4 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 상세 이미지 3
NCD 4 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 상세 이미지 4

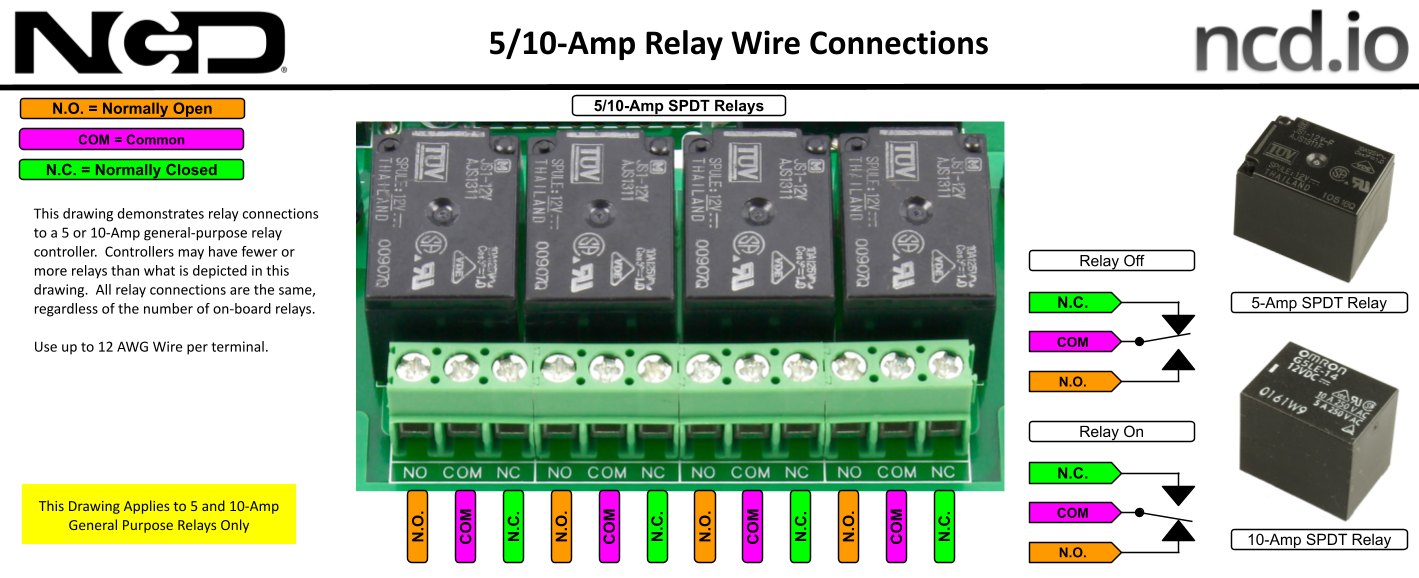

NCD 4 채널 범용 SPDT 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 - 5/10A 릴레이의 배선 연결 구성도
5/10A 릴레이의 배선 연결 구성도
