NCD I2C 인터페이스가있는 32 채널 솔리드 스테이트 릴레이 컨트롤러

NCD I2C 인터페이스가있는 32 채널 솔리드 스테이트 릴레이 컨트롤러

MODEL
I2C 인터페이스가있는 32 채널 솔리드 스테이트 릴레이 컨트롤러
브랜드
NCD
제품문의 구매하기

32개 SSR 자리를⁣ I²C로 구동

NCD PR15-7 32채널 솔리드스테이트 릴레이 컨트롤러⁣ 채널 수 : 32 (SSR)⁣ 단자 : 릴레이당 대형 나사 단자 2개⁣ 전원 : 12 VDC 나사 단자 또는 옵션 전원 공급장치

견적 받기

NCD 한국 독점 공급 파트너

NCD PR15-7은 솔리드스테이트 릴레이(SSR) 32개를 구동하는 32채널 I²C 릴레이 컨트롤러(I²C Solid State Relay Controller)입니다. SSR은 주문할 때 부하에 맞춰 유형 A~H 중에서 골라 함께 받습니다. (주)테솔이 국내에 공식 공급합니다.

릴레이당 대형 나사 단자 2개가 12 AWG 전선을 받습니다. SSR 없이 컨트롤러만 주문하는 선택지도 있습니다.

32채널

SSR 구동

유형 A~H

주문 때 선택

2개

릴레이당 대형 나사 단자

12 AWG

수용 전선

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 연결 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

SSR 선택

PR15-7 SSR 유형 A~H와⁣ 정격

유형정격
A2 A, 저항성 AC 부하
B5 A, 저항성 AC 부하
C5 A, 유도성 AC 부하
D25 A, 유도성 AC 부하
E25 A, 저항성 AC 부하
F3 A, DC 부하
G20 A, DC 부하
H10 A, DC 부하
릴레이 없음컨트롤러만 주문

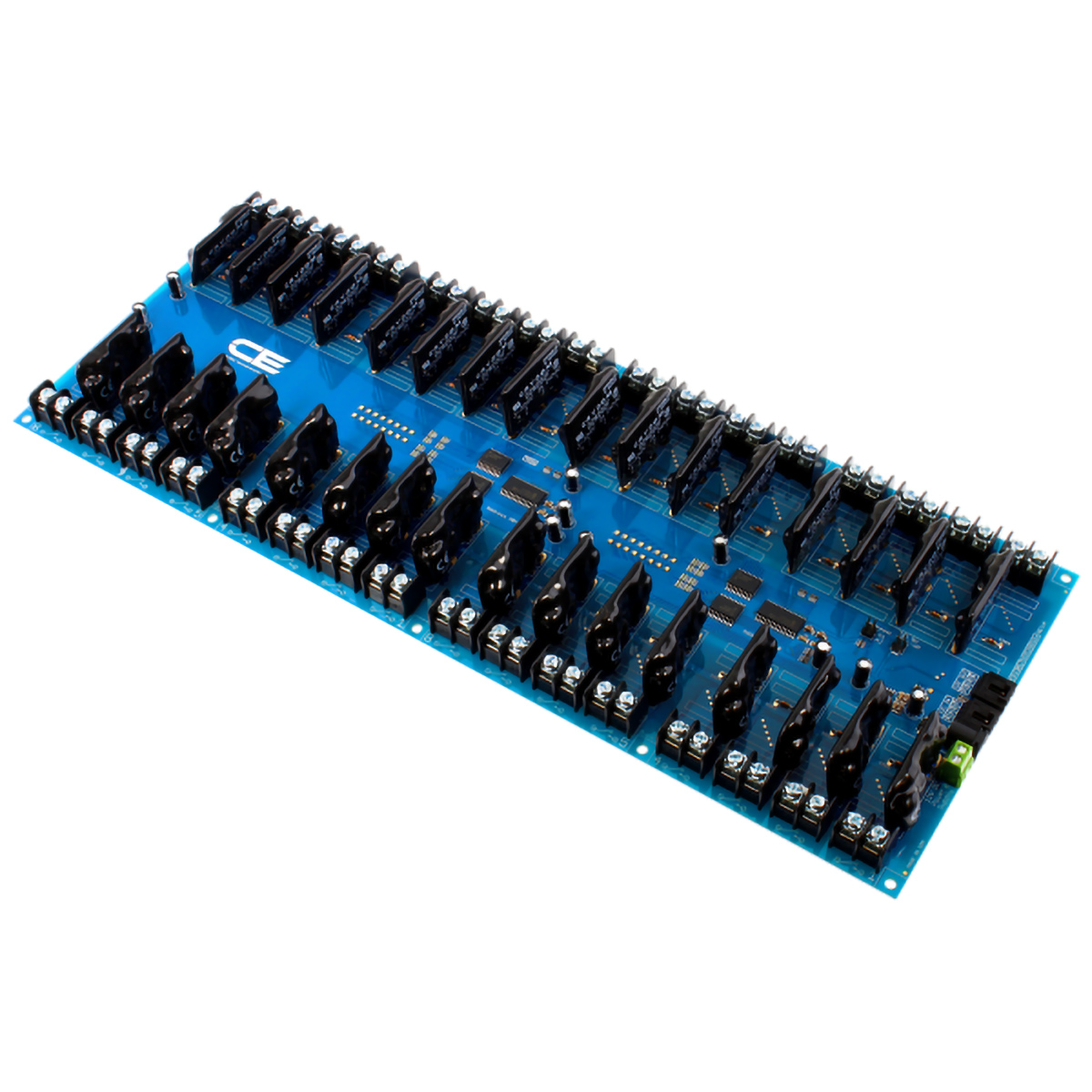

NCD I2C 인터페이스가있는 32 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 32개가 장착된 컨트롤러 보드
솔리드 스테이트 릴레이 32개가 장착된 컨트롤러 보드

제어 구조

PR15-7의 주소 점퍼와⁣ 버스 점유

SSR 32개는 MCP23017 I²C GPIO 칩 두 개가 구동하며 보드는 버스에서 장치 두 개로 계산됩니다. 두 개의 주소 점퍼가 시작 주소를 정하고, 한 버스에는 같은 종류 장치를 8개까지 연결합니다. 릴레이마다 상태 LED가 켜지고 꺼짐을 표시합니다.

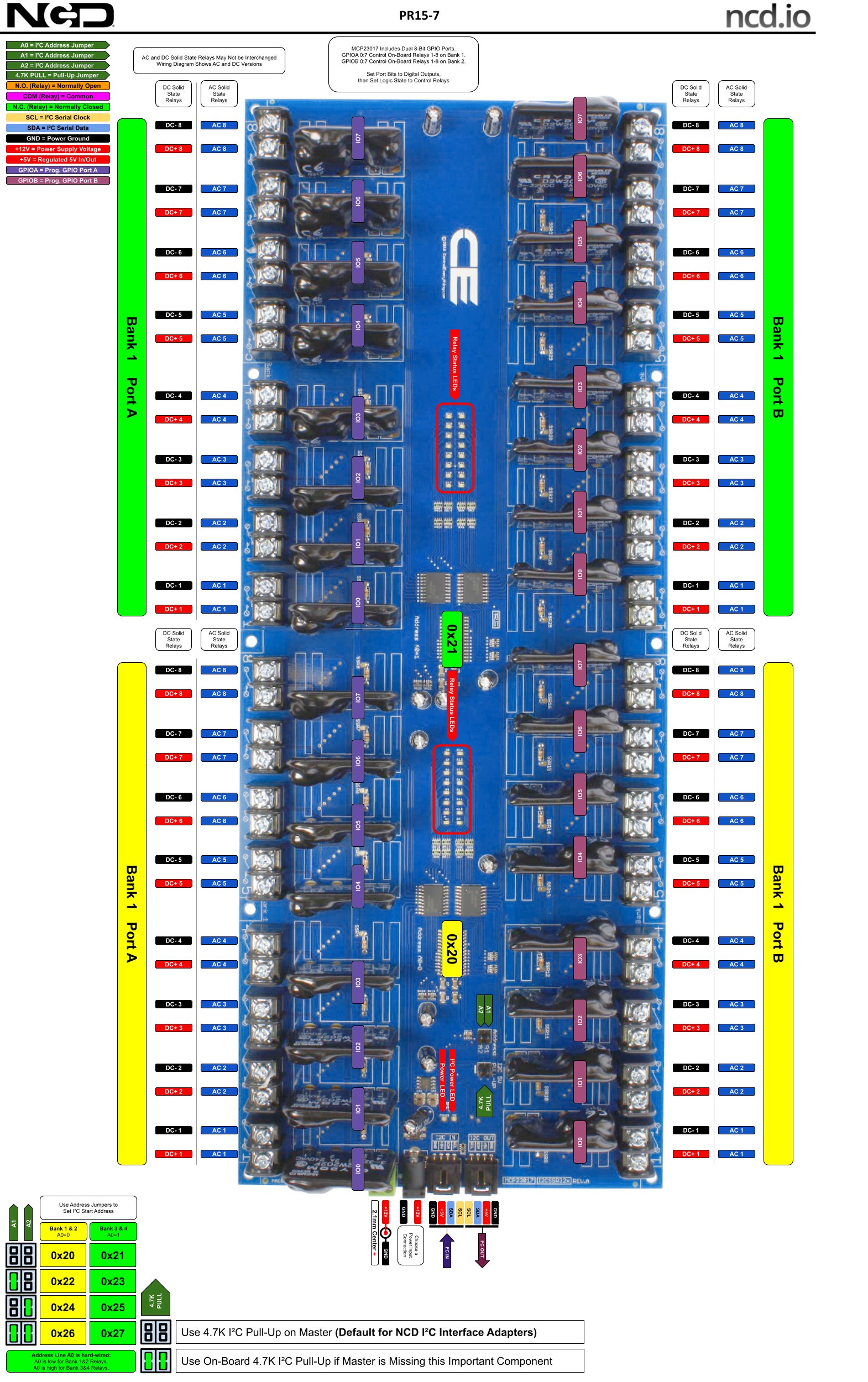

NCD I2C 인터페이스가있는 32 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 컨트롤러의 단자 설명도
솔리드 스테이트 릴레이 컨트롤러의 단자 설명도

사양

PR15-7 사양 요약

항목사양
채널 수32 (SSR)
단자릴레이당 대형 나사 단자 2개, 12 AWG
전원12 VDC 나사 단자 또는 옵션 전원 공급장치
작동 전압10~15 VDC (정격 12 VDC)
SSR주문 때 유형 A~H 선택 또는 릴레이 없이 주문

활용 분야

접점 마모를 피해야 하는⁣ 스위칭

  • 빈번한 개폐 구간 — 기계식 접점이 없는 SSR로 32개 출력을 전환합니다.
  • AC·DC 부하 구분 — 유형 A~H 가운데 부하 전원에 맞는 SSR을 장착합니다.
  • 다채널 제어 — I²C 한 줄로 32개 SSR을 마스터 보드에서 구동합니다.

제품 상세 이미지

NCD I2C 인터페이스가있는 32 채널 솔리드 스테이트 릴레이 컨트롤러 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR15-7과⁣ 같은 계열 모델

  • PR1-12 — 1채널 범용 SPDT 릴레이 구성입니다
  • PR15-3 — 릴레이 종류는 같고 1채널입니다
  • PR2B-12 — 1채널 DPDT 신호 릴레이 구성입니다
  • PR8-16 — 1채널 고전력 릴레이 구성입니다
  • PR1-11 — 2채널 범용 SPDT 릴레이 구성입니다
  • PR15-2 — 릴레이 종류는 같고 2채널입니다
  • PR2B-11 — 2채널 DPDT 신호 릴레이 구성입니다
  • PR8-15 — 2채널 고전력 릴레이 구성입니다
  • PR1-10 — 4채널 범용 SPDT 릴레이 구성입니다
  • PR15-1 — 릴레이 종류는 같고 4채널입니다
  • PR2B-10 — 4채널 DPDT 신호 릴레이 구성입니다
  • PR8-14 — 4채널 고전력 릴레이 구성입니다
  • PR8-20 — 4채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-13 — 8채널 범용 SPDT 릴레이 구성입니다
  • PR15-4 — 릴레이 종류는 같고 8채널입니다
  • PR2B-13 — 8채널 DPDT 신호 릴레이 구성입니다
  • PR8-17 — 8채널 고전력 릴레이 구성입니다
  • PR8-24 — 8채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-14 — 16채널 범용 SPDT 릴레이 구성입니다
  • PR2B-14 — 16채널 DPDT 신호 릴레이 구성입니다
  • PR8-18 — 16채널 고전력 릴레이 구성입니다
  • PR8-25 — 16채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-15 — 24채널 범용 SPDT 릴레이 구성입니다
  • PR15-6 — 릴레이 종류는 같고 24채널입니다
  • PR2B-15 — 24채널 DPDT 신호 릴레이 구성입니다
  • PR8-23 — 24채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-16 — 같은 32채널이며 릴레이가 범용 SPDT 릴레이입니다
  • PR2B-16 — 같은 32채널이며 릴레이가 DPDT 신호 릴레이입니다
  • PR8-19 — 같은 32채널이며 릴레이가 고전력 릴레이입니다
  • PR8-26 — 같은 32채널이며 릴레이가 1 A SPDT 신호 릴레이입니다

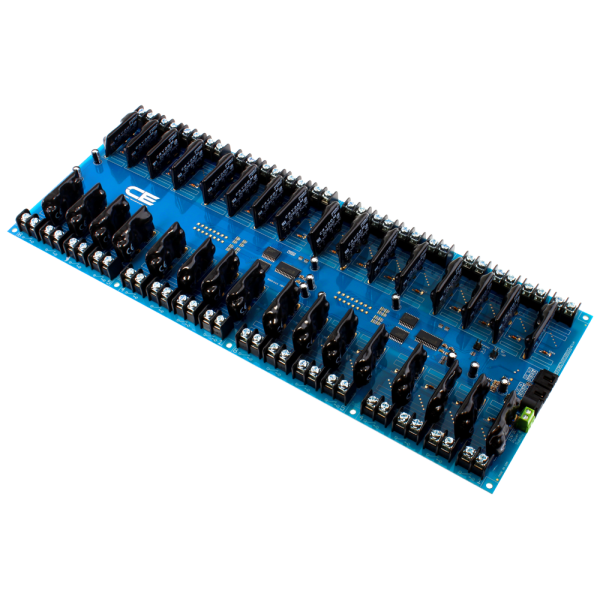

NCD I2C 인터페이스가있는 32 채널 솔리드 스테이트 릴레이 컨트롤러 제품 사진

관련 제품

PR15-7과 방식이 다른⁣ 접점 폐쇄 컨트롤러
