NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개

MODEL
MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개
브랜드
NCD
제품문의 구매하기

고전력 릴레이 2개를⁣ I²C로 제어

NCD PR8-15 2채널 고전력 I²C 릴레이 컨트롤러⁣ 채널 수 : 2⁣ GPIO 칩 : MCP23008⁣ 주소 점퍼 : 3개, 최대 8개 장치

견적 받기

NCD 한국 독점 공급 파트너

NCD PR8-15는 고전력 릴레이 2개와 GPIO 6개를 갖춘 2채널 I²C 릴레이 컨트롤러(High-Power Relay Controller)입니다. 릴레이는 20 A SPDT 또는 30 A SPST 중에서 주문할 때 고르며, 선택한 릴레이에 따라 240 VAC에서 절대 최대 30 A입니다. (주)테솔이 국내에 공식 공급합니다.

MCP23008의 GPIO 포트로 두 릴레이를 구동하고, 릴레이마다 상태 LED가 있습니다.

최대 30 A

240 VAC 절대 최대

2채널

고전력 릴레이

GPIO 6개

나사 단자 입출력

점퍼 3개

주소 설정

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

릴레이 종류

PR8-15⁣ 20 A SPDT와 30 A SPST

20 A SPDT와 30 A SPST 두 종류 모두 주로 저항성 부하용이고 약한 유도 부하에는 외부 유도 억제 커패시터를 연결합니다.

릴레이 접점 구성은 주문할 때 정하므로 접점 방식이 확실하지 않으면 문의해 주세요.

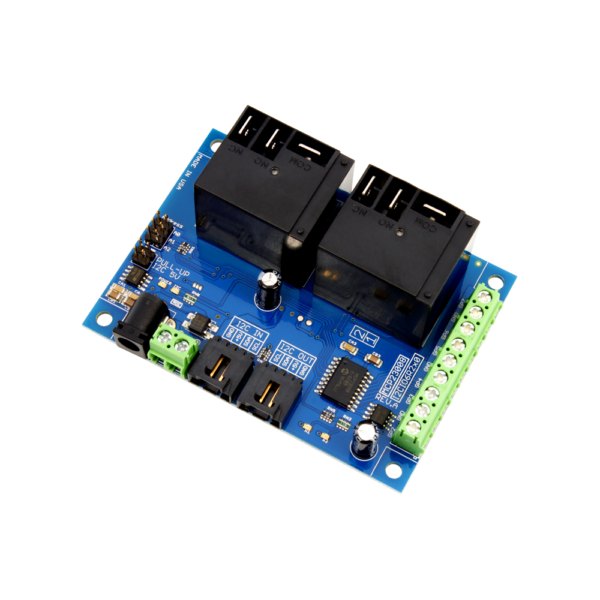

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 릴레이 두 개와 단자대가 있는 컨트롤러 기판
릴레이 두 개와 단자대가 있는 컨트롤러 기판

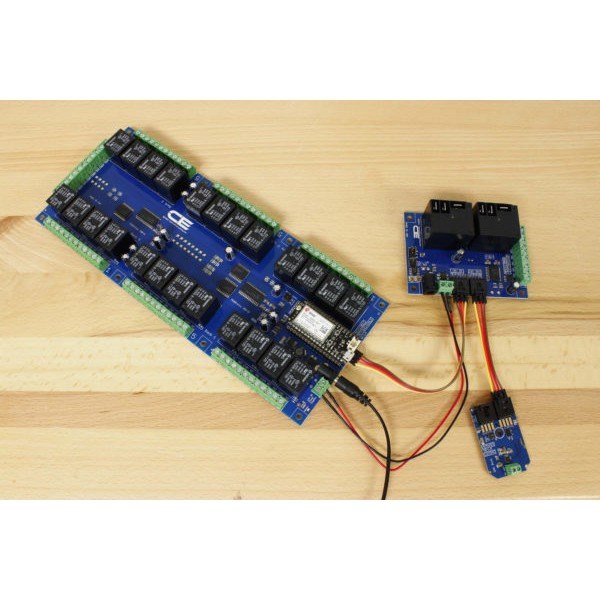

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 다채널 릴레이 보드와 컨트롤러를 케이블로 연결한 모습
다채널 릴레이 보드와 컨트롤러를 케이블로 연결한 모습

사양

PR8-15 사양

항목사양
채널 수2
릴레이20 A SPDT 또는 30 A SPST (주문 때 선택)
최대 정격240 VAC에서 절대 최대 30 A (선택한 릴레이에 따름)
GPIO프로그래밍 가능한 디지털 입출력 6개 (나사 단자)
상태 표시릴레이별 LED
통신I²C · 5 V · 4핀 nodeLynk
GPIO 칩MCP23008
주소 점퍼3개, 최대 8개 장치
전원12 VDC 정격 / 허용 10~15 VDC
동작 온도-40~85 °C
보관 온도-55~85 °C
동작 습도0~70 % RH (비응축)
부속 케이블6인치 4선 I²C 케이블

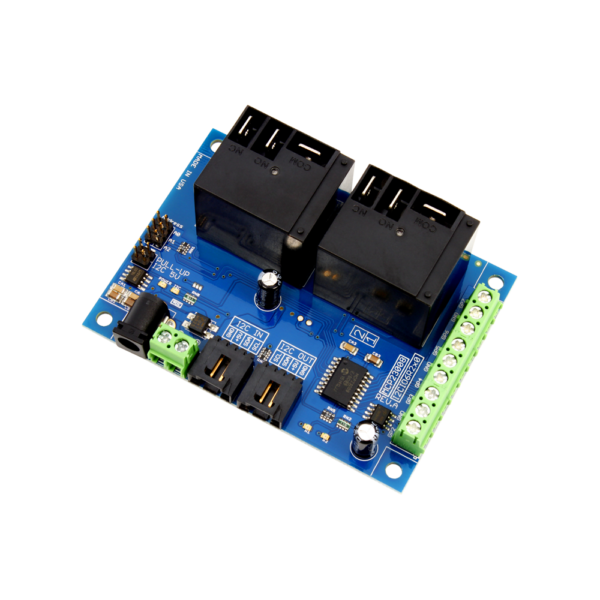

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 릴레이와 녹색 단자대를 다른 각도에서 본 컨트롤러
릴레이와 녹색 단자대를 다른 각도에서 본 컨트롤러

버스·전원

12 VDC 전원과⁣ I²C 버스 구분

보드는 옵션 전원 공급장치 또는 12 VDC 나사 단자 결선으로 구동하며, I²C 버스는 5 V로 별개 계통입니다. 마스터 보드와는 nodeLynk 마스터 어댑터로 연결합니다.

채널을 늘릴 때는 I²C 출력 포트에 보드를 이어 붙이고 주소 점퍼를 다르게 설정합니다.

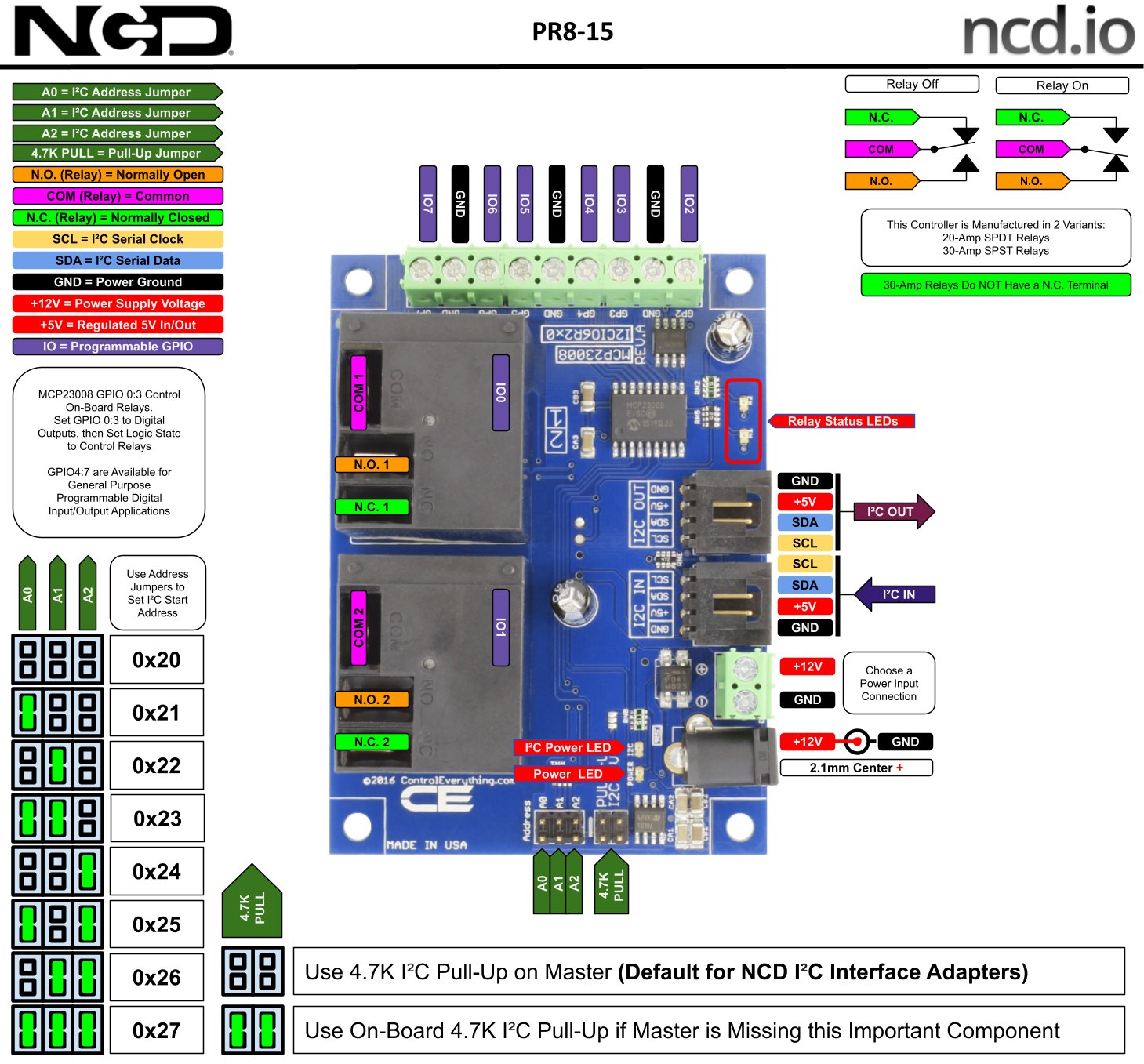

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 릴레이 컨트롤러의 I2C 주소와 단자 설명도
릴레이 컨트롤러의 I2C 주소와 단자 설명도

활용 분야

큰 부하 두 개를⁣ 제어하는 현장

  • 히터와 조명 — 저항성 부하 두 개를 조건에 따라 켜고 끕니다.
  • 센서 노드 확장 — 센서 장치에 고전력 릴레이 출력 2개를 더합니다.
  • PC 제어 장치 — USB-I²C 모듈로 PC에서 개폐합니다.

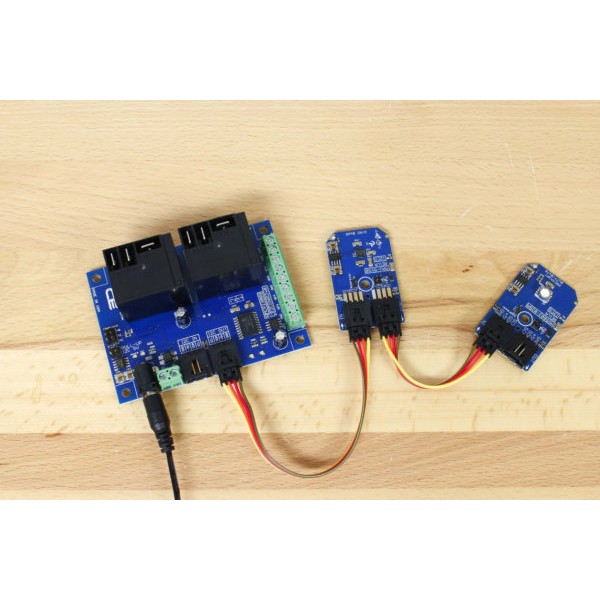

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 릴레이 컨트롤러에 I2C 센서 모듈을 케이블로 연결한 모습
릴레이 컨트롤러에 I2C 센서 모듈을 케이블로 연결한 모습

제품 상세 이미지

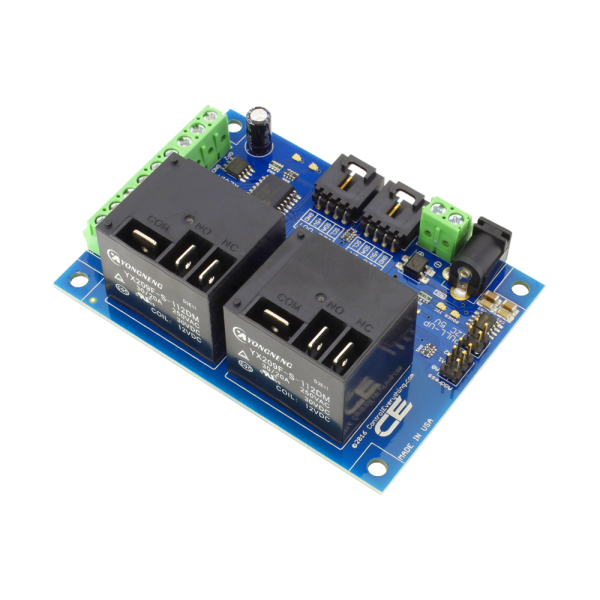

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 상세 이미지 1

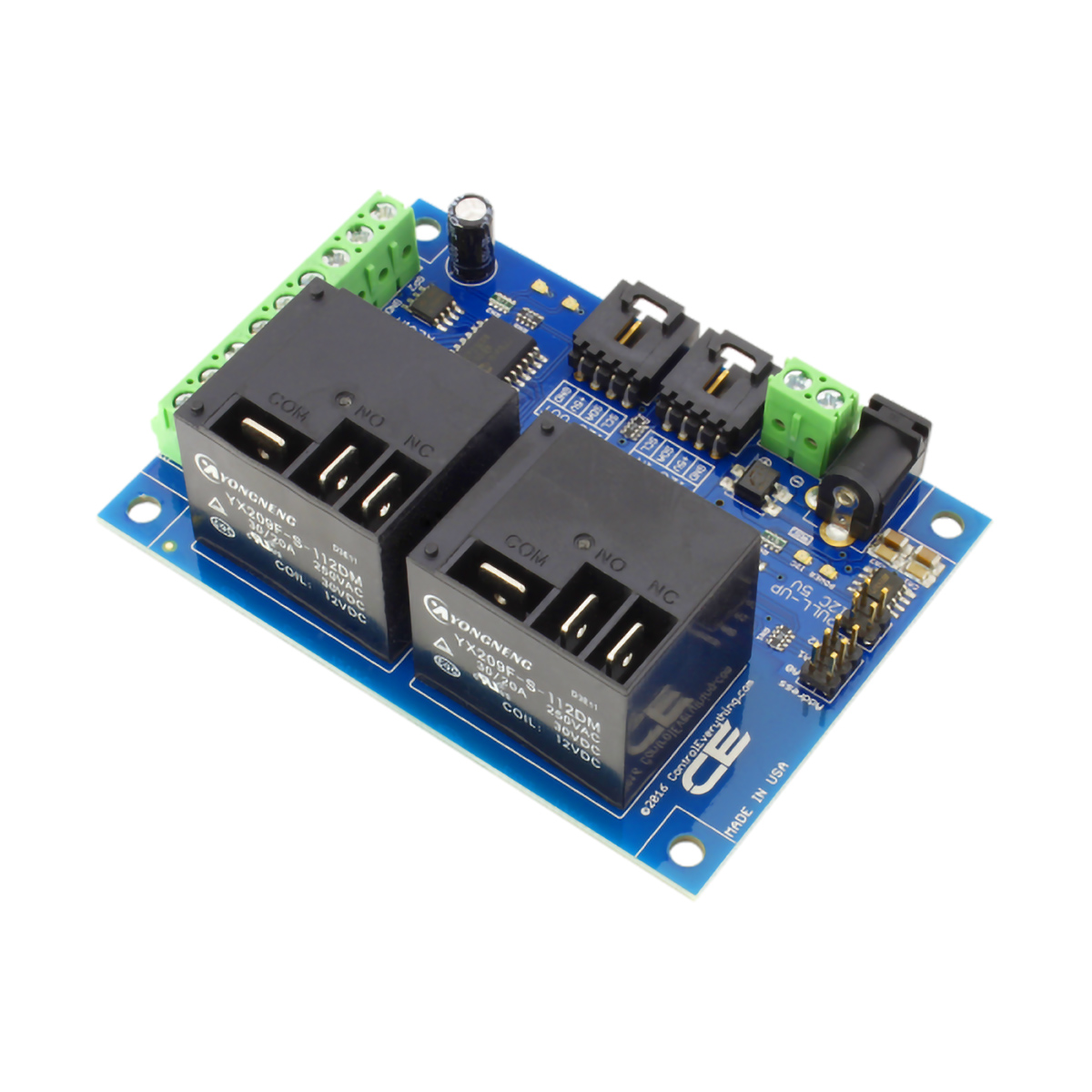

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 상세 이미지 2

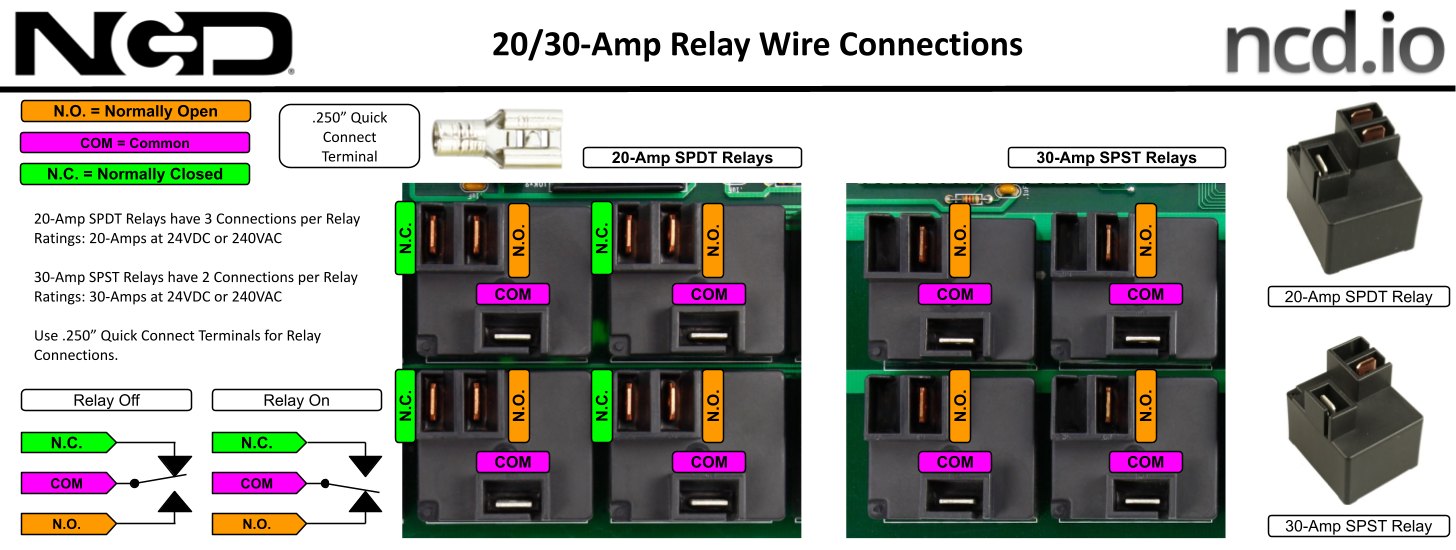

NCD MCP23008 I2CIO6R2x0 2 채널 고전력 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR8-15와⁣ 같은 계열 모델

  • PR1-12 — 1채널 범용 SPDT 릴레이 구성입니다
  • PR15-3 — 1채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-12 — 1채널 DPDT 신호 릴레이 구성입니다
  • PR8-16 — 릴레이 종류는 같고 1채널입니다
  • PR1-11 — 같은 2채널이며 릴레이가 범용 SPDT 릴레이입니다
  • PR15-2 — 같은 2채널이며 릴레이가 솔리드스테이트 릴레이(SSR)입니다
  • PR2B-11 — 같은 2채널이며 릴레이가 DPDT 신호 릴레이입니다
  • PR1-10 — 4채널 범용 SPDT 릴레이 구성입니다
  • PR15-1 — 4채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-10 — 4채널 DPDT 신호 릴레이 구성입니다
  • PR8-14 — 릴레이 종류는 같고 4채널입니다
  • PR8-20 — 4채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-13 — 8채널 범용 SPDT 릴레이 구성입니다
  • PR15-4 — 8채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-13 — 8채널 DPDT 신호 릴레이 구성입니다
  • PR8-17 — 릴레이 종류는 같고 8채널입니다
  • PR8-24 — 8채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-14 — 16채널 범용 SPDT 릴레이 구성입니다
  • PR2B-14 — 16채널 DPDT 신호 릴레이 구성입니다
  • PR8-18 — 릴레이 종류는 같고 16채널입니다
  • PR8-25 — 16채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-15 — 24채널 범용 SPDT 릴레이 구성입니다
  • PR15-6 — 24채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-15 — 24채널 DPDT 신호 릴레이 구성입니다
  • PR8-23 — 24채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-16 — 32채널 범용 SPDT 릴레이 구성입니다
  • PR15-7 — 32채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-16 — 32채널 DPDT 신호 릴레이 구성입니다
  • PR8-19 — 릴레이 종류는 같고 32채널입니다
  • PR8-26 — 32채널 1 A SPDT 신호 릴레이 구성입니다

관련 제품

PR8-15와 비교할⁣ 접점 폐쇄 릴레이
