16개 채널을 I²C로⁣ 개폐하는 범용 보드

NCD PR1-14 16채널 범용 SPDT 릴레이 컨트롤러⁣ 채널 수 : 16⁣ 릴레이 단자 : 릴레이당 3개 · 12 AWG 전선⁣ 제어 칩 : MCP23017

견적 받기

NCD 한국 독점 공급 파트너

NCD PR1-14는 5 A 또는 10 A SPDT 범용 릴레이 16개를 탑재한 16채널 범용 SPDT 릴레이 컨트롤러(General Purpose Relay Controller)입니다. MCP23017 I²C GPIO 칩이 릴레이를 구동하며, 선택한 릴레이에 따라 240 VAC에서 절대 최대 10 A까지 개폐합니다. (주)테솔이 국내에 공식 공급합니다.

릴레이마다 상태 LED가 있고 릴레이마다 접속 단자 3개가 나옵니다. 플러그형 커넥터를 추가한 구성도 주문 때 고를 수 있습니다.

16채널

범용 SPDT 릴레이

5 A · 10 A

주문 때 선택

MCP23017

릴레이 구동 칩

3개

주소 점퍼

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

PR1-14 릴레이

16개 릴레이의⁣ 정격과 결선

릴레이는 5 A 또는 10 A SPDT 중 한 가지를 주문 단계에서 정하며 16개 모두 같은 정격입니다. 단자는 릴레이당 3개이고 12 AWG 전선까지 결선합니다.

저항성 부하가 기본 대상입니다. 약한 유도 부하는 외부 유도 억제 커패시터를 함께 연결할 때 개폐할 수 있습니다.

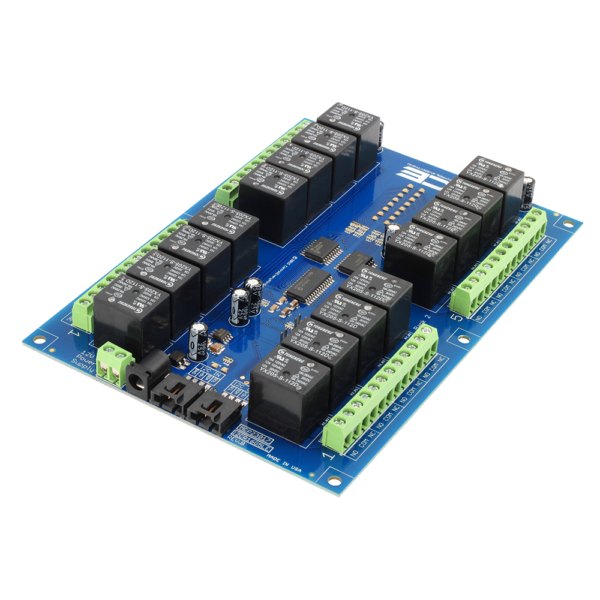

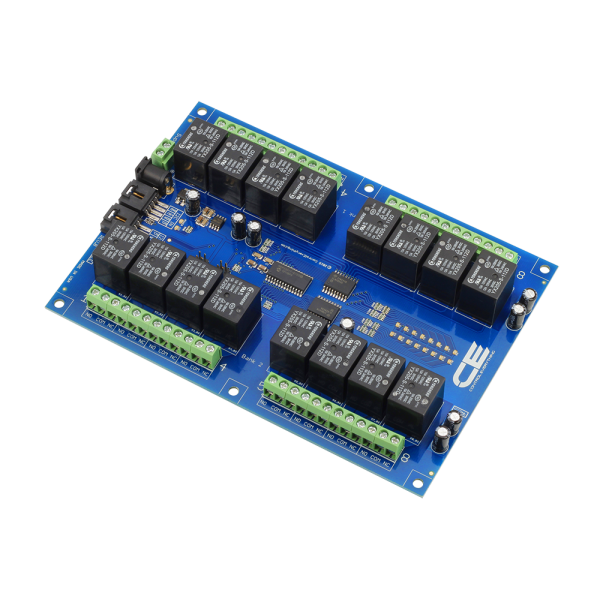

NCD I2C 인터페이스가있는 16 채널 범용 SPDT 릴레이 컨트롤러 - 릴레이가 양쪽으로 배열된 16채널 릴레이 기판
릴레이가 양쪽으로 배열된 16채널 릴레이 기판

마스터와 버스

PR1-14의 주소 점퍼 3개와⁣ 어댑터

마스터 보드에는 nodeLynk 마스터 어댑터로 연결합니다. 주소 점퍼 3개를 서로 다르게 맞추면 같은 버스에 보드를 8대까지 구분해 둘 수 있습니다.

버스는 5 V I²C이고 구동 전원은 12 VDC라 계통이 서로 다릅니다. 전원은 옵션 공급장치를 사용하거나 나사 단자에 직접 결선합니다.

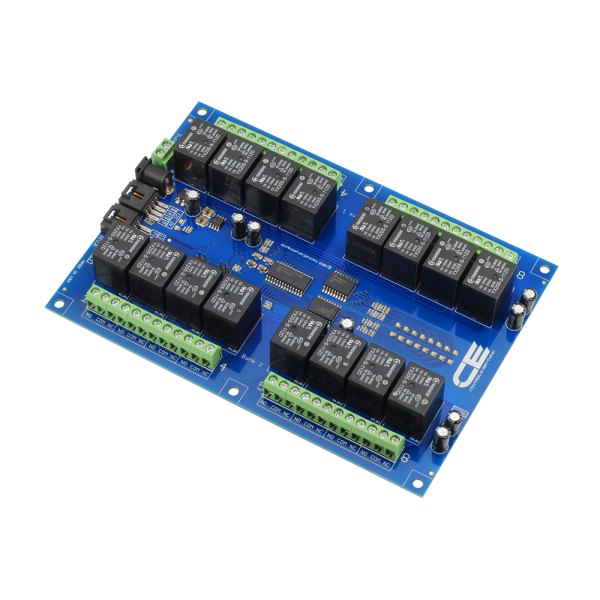

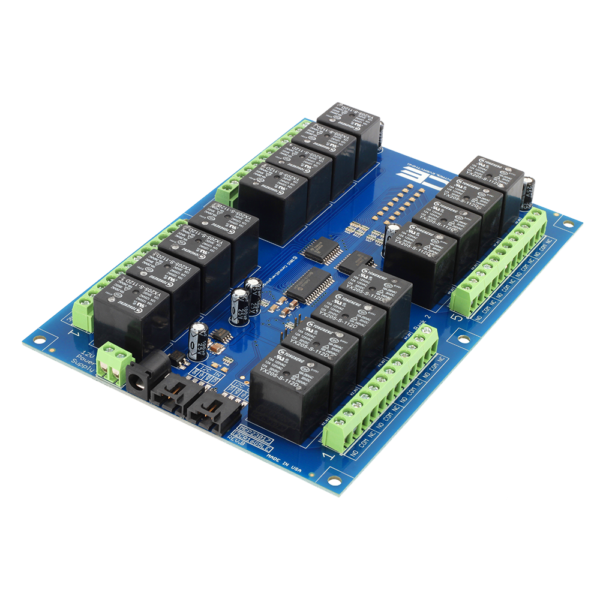

NCD I2C 인터페이스가있는 16 채널 범용 SPDT 릴레이 컨트롤러 - 릴레이와 단자대가 보이는 기판을 위에서 본 모습
릴레이와 단자대가 보이는 기판을 위에서 본 모습

사양

PR1-14 사양

항목사양
채널 수16
릴레이범용 SPDT · 5 A 또는 10 A (주문 때 선택)
최대 정격240 VAC에서 절대 최대 10 A (선택한 릴레이에 따름)
릴레이 단자릴레이당 3개 · 12 AWG 전선
제어 칩MCP23017
주소 점퍼3개 (한 버스 8대까지)
주문 옵션플러그형 커넥터 추가 또는 없음
커넥터4핀 I²C (nodeLynk), 5 V 버스
체인I²C 출력으로 다음 장치 연결
구동 전원12 VDC · 나사 단자 직결 또는 옵션 전원
전압 허용치10~15 VDC
온도(사용)-40~85 °C
온도(보관)-55~85 °C
습도(사용)0~70 % RH, 응축 없음
케이블I²C 4선, 6인치 동봉

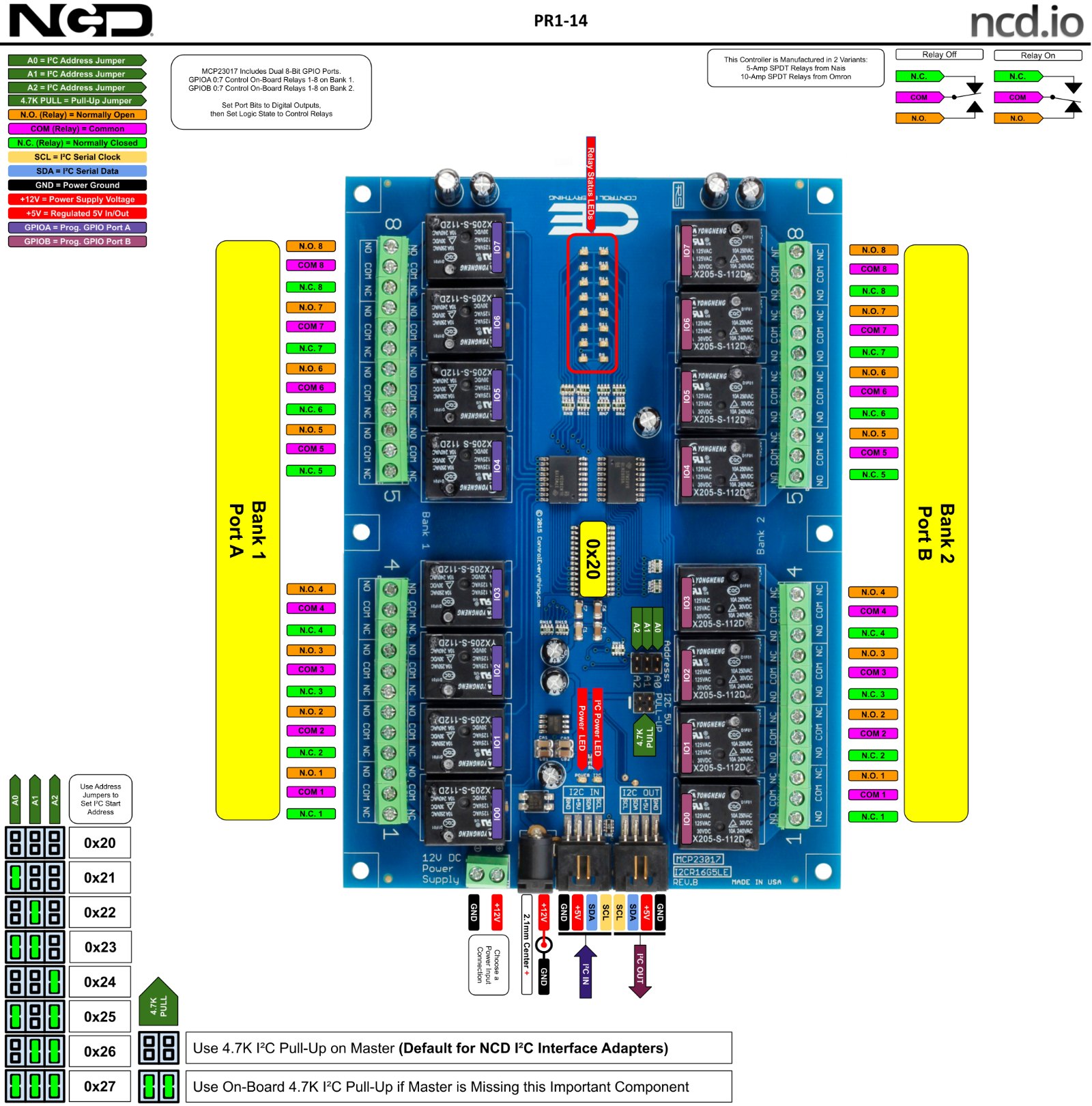

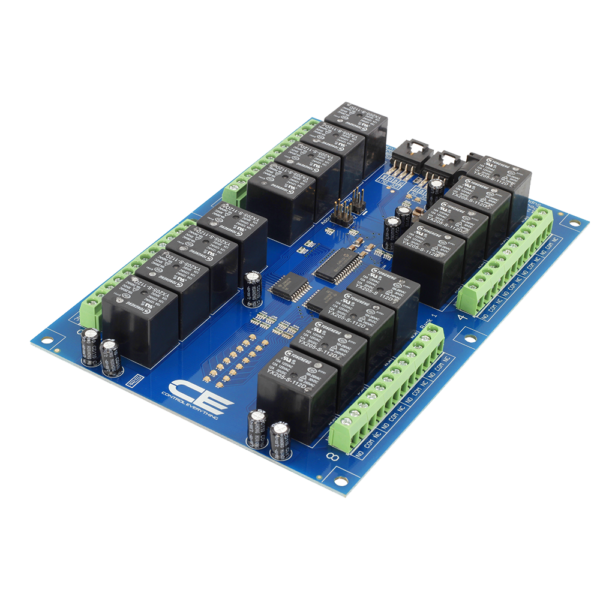

NCD I2C 인터페이스가있는 16 채널 범용 SPDT 릴레이 컨트롤러 - 16채널 릴레이 컨트롤러의 뱅크별 단자 배치 구성도
16채널 릴레이 컨트롤러의 뱅크별 단자 배치 구성도

활용 분야

채널 16개가⁣ 필요한 제어반

  • 설비 제어반 — 채널이 많은 부하 개폐를 보드 한 장으로 모읍니다.
  • 센서 노드 확장 — 센서가 달린 장치에 릴레이 출력 16개를 더합니다.
  • PC 제어 장치 — USB-I²C 모듈로 Windows 8/10 PC에서 전원 순서를 구성합니다.

제품 상세 이미지

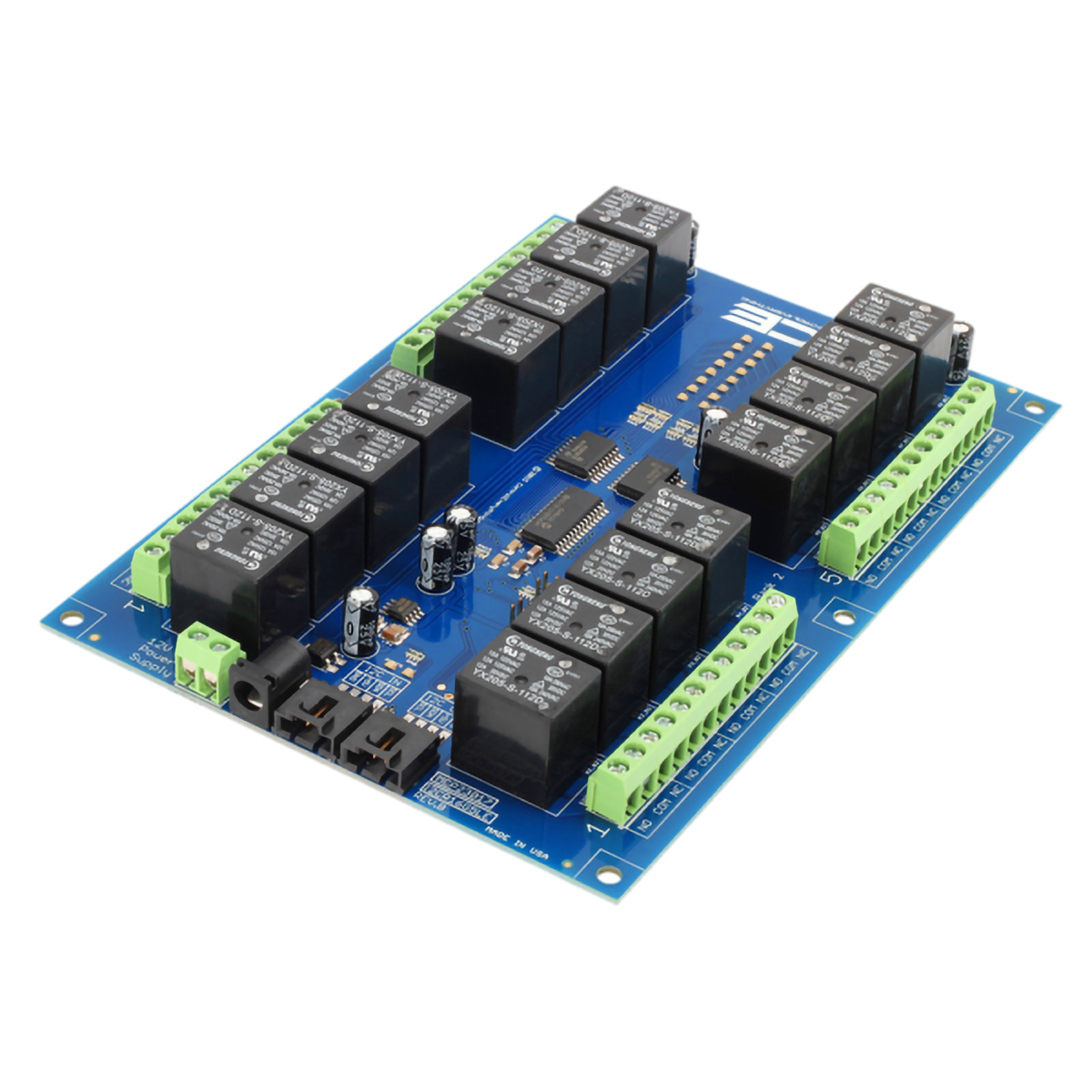

NCD I2C 인터페이스가있는 16 채널 범용 SPDT 릴레이 컨트롤러 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR1-14와⁣ 같은 계열 모델

  • PR1-12 — 범용 SPDT 릴레이 구성에서 채널만 1개로 달라집니다
  • PR15-3 — 1채널 SSR 구성입니다
  • PR2B-12 — 1채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-16 — 1채널에 고전력 릴레이를 단 구성입니다
  • PR1-11 — 범용 SPDT 릴레이 구성에서 채널만 2개로 달라집니다
  • PR15-2 — 2채널 SSR 구성입니다
  • PR2B-11 — 2채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-15 — 2채널에 고전력 릴레이를 단 구성입니다
  • PR1-10 — 범용 SPDT 릴레이 구성에서 채널만 4개로 달라집니다
  • PR15-1 — 4채널 SSR 구성입니다
  • PR2B-10 — 4채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-14 — 4채널에 고전력 릴레이를 단 구성입니다
  • PR8-20 — 4채널에 1 A SPDT 신호 릴레이를 단 구성입니다
  • PR1-13 — 범용 SPDT 릴레이 구성에서 채널만 8개로 달라집니다
  • PR15-4 — 8채널 SSR 구성입니다
  • PR2B-13 — 8채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-17 — 8채널에 고전력 릴레이를 단 구성입니다
  • PR8-24 — 8채널에 1 A SPDT 신호 릴레이를 단 구성입니다
  • PR2B-14 — 16채널은 같고 릴레이만 DPDT 신호 릴레이로 바뀝니다
  • PR8-18 — 16채널은 같고 릴레이만 고전력 릴레이로 바뀝니다
  • PR8-25 — 16채널은 같고 릴레이만 1 A SPDT 신호 릴레이로 바뀝니다
  • PR1-15 — 범용 SPDT 릴레이 구성에서 채널만 24개로 달라집니다
  • PR15-6 — 24채널 SSR 구성입니다
  • PR2B-15 — 24채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-23 — 24채널에 1 A SPDT 신호 릴레이를 단 구성입니다
  • PR1-16 — 범용 SPDT 릴레이 구성에서 채널만 32개로 달라집니다
  • PR15-7 — 32채널 SSR 구성입니다
  • PR2B-16 — 32채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-19 — 32채널에 고전력 릴레이를 단 구성입니다
  • PR8-26 — 32채널에 1 A SPDT 신호 릴레이를 단 구성입니다
