신호 릴레이 8개를⁣ I²C로 전환

NCD PR8-24 8채널 1 A SPDT 신호 릴레이 컨트롤러⁣ 채널 수 : 8⁣ 릴레이 단자 : 릴레이당 3개 · 14 AWG 전선⁣ 제어 칩 : MCP23008

견적 받기

NCD 한국 독점 공급 파트너

NCD PR8-24는 12 VDC에서 최대 1 A를 개폐하는 SPDT 릴레이 8개를 탑재한 8채널 1 A SPDT 신호 릴레이 컨트롤러(Signal Relay Controller)입니다. 통신과 저전력 오디오 스위칭에 맞춘 보드이며, 접점 사이 온저항이 낮은 Omron 릴레이를 사용합니다. (주)테솔이 국내에 공식 공급합니다.

릴레이마다 SPDT 접속 단자 3개가 나오고 14 AWG 전선까지 받습니다. 제어 칩은 MCP23008입니다.

8채널

1 A SPDT 신호 릴레이

1 A

12 VDC 기준

14 AWG

릴레이 단자 전선

Omron

낮은 접점 온저항

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

PR8-24 신호 조건

저항성·용량성 신호에⁣ 맞춘 릴레이

PR8-24가 전환하는 신호는 저항성이거나 용량성이 약한 저전력 신호입니다. 정격은 12 VDC에서 최대 1 A이므로 220 V 상용 전원 회로에는 연결하지 마세요.

플러그형 커넥터를 추가할지는 주문할 때 정합니다.

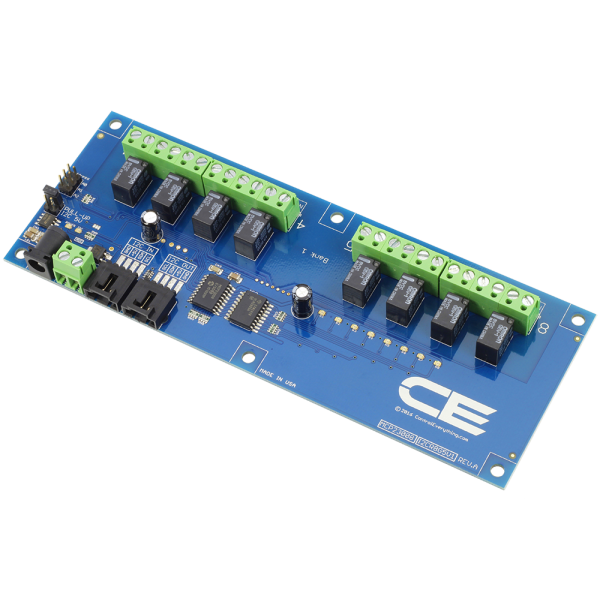

NCD I2C 인터페이스가있는 8 채널 1A SPDT 신호 릴레이 컨트롤러 - 릴레이와 단자대를 위에서 본 길쭉한 컨트롤러 기판
릴레이와 단자대를 위에서 본 길쭉한 컨트롤러 기판

사양

PR8-24 사양표

항목사양
채널 수8
릴레이SPDT 신호 릴레이 (Omron) · 최대 1 A, 12 VDC
릴레이 단자릴레이당 3개 · 14 AWG 전선
부하 성격저항성 또는 약한 용량성 저전력 신호
제어 칩MCP23008
주소 점퍼3개 (한 버스 8대까지)
주문 옵션플러그형 커넥터 추가 또는 없음
통신I²C (nodeLynk 5 V, 4핀)
확장 포트I²C 출력, 다음 보드 연결용
전원12 VDC (옵션 전원 공급장치 또는 나사 단자 결선)
작동 전압 범위10~15 VDC
작동 온도-40 ~ 85 °C
보관 온도 범위-55 ~ 85 °C
작동 습도0 ~ 70 % RH (비응축)
기본 포함 케이블4선 I²C 케이블 (6인치)

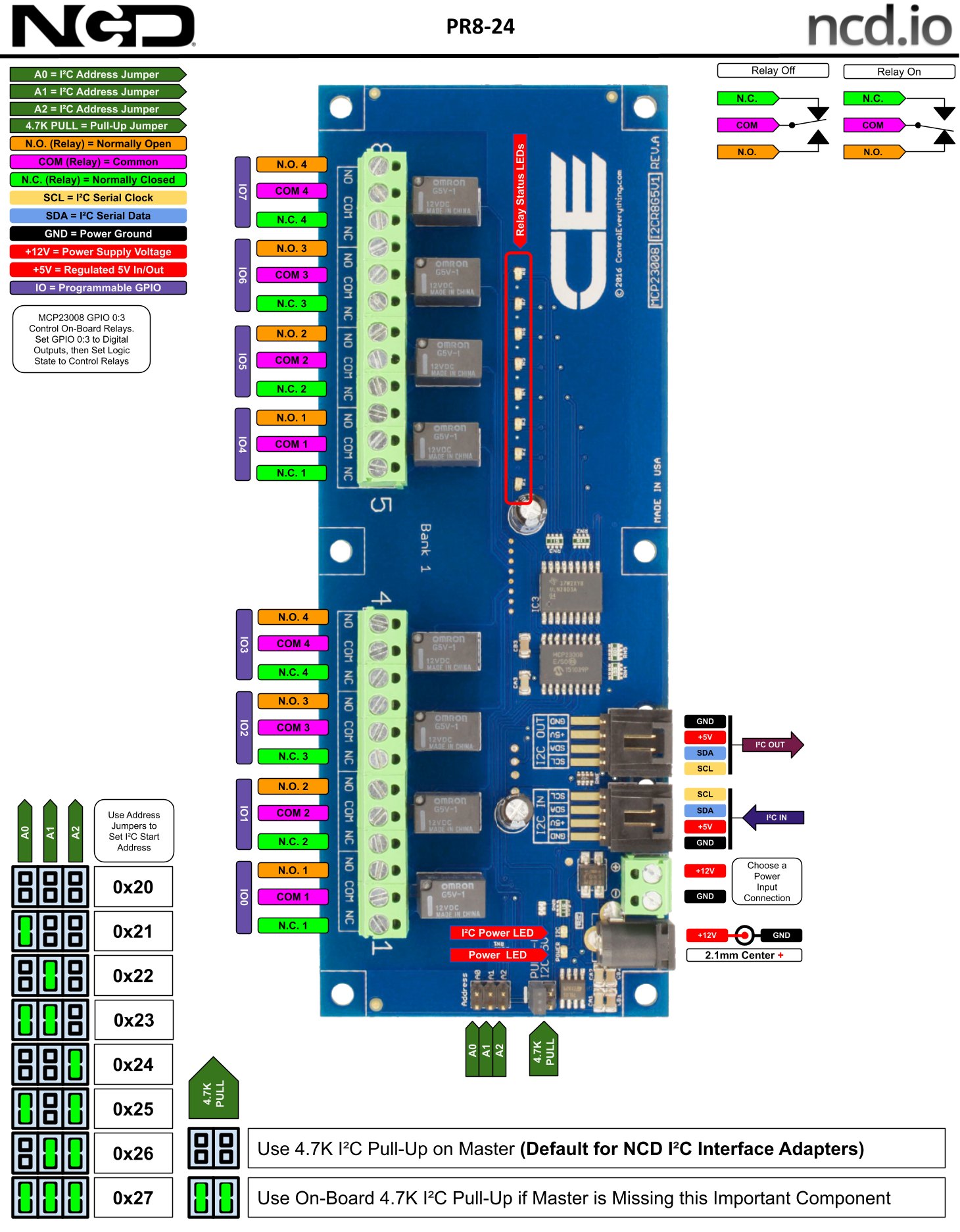

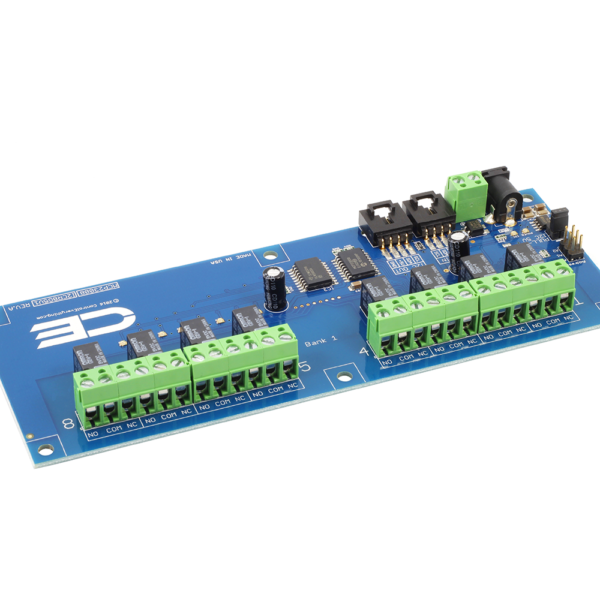

NCD I2C 인터페이스가있는 8 채널 1A SPDT 신호 릴레이 컨트롤러 - 8채널 릴레이 컨트롤러의 단자 배치와 I2C 주소 구성도
8채널 릴레이 컨트롤러의 단자 배치와 I2C 주소 구성도

버스 구성

PR8-24를 마스터에 잇는⁣ 어댑터와 주소 점퍼

nodeLynk 마스터 어댑터를 거쳐 마스터 보드와 연결합니다. 같은 버스의 보드는 주소 점퍼 3개로 나누고, 버스 한 줄에 8대까지 붙입니다.

전원 입력은 옵션 공급장치 또는 12 VDC 직결이고, 뒤쪽 보드는 I²C 출력 포트에 연결합니다.

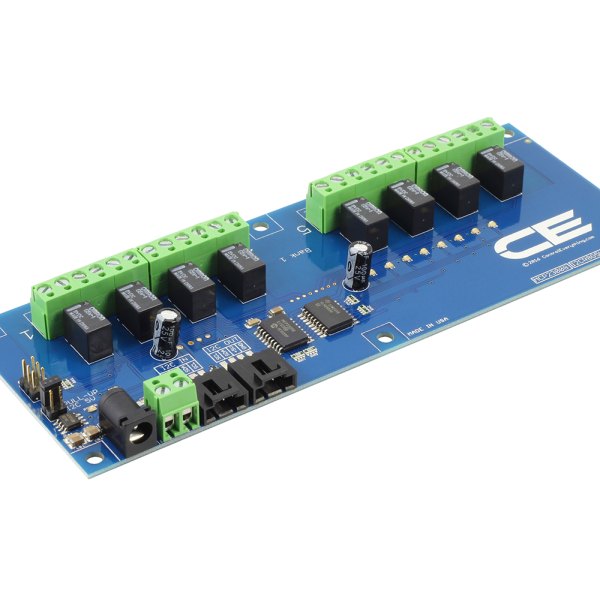

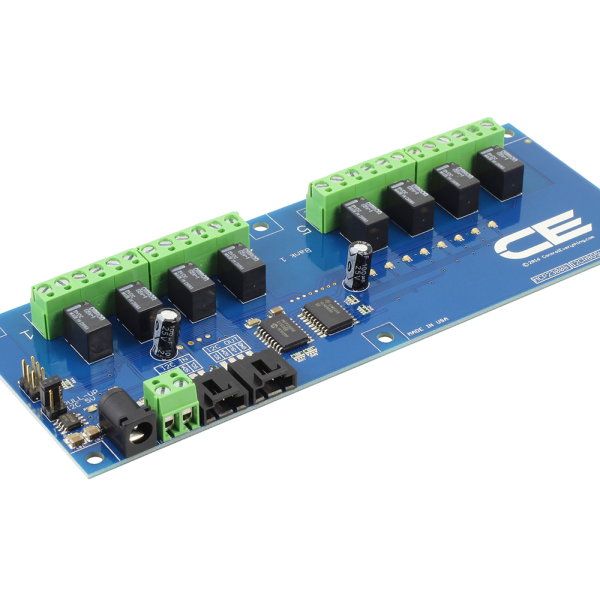

NCD I2C 인터페이스가있는 8 채널 1A SPDT 신호 릴레이 컨트롤러 - 녹색 단자대와 신호 릴레이가 늘어선 8채널 컨트롤러
녹색 단자대와 신호 릴레이가 늘어선 8채널 컨트롤러

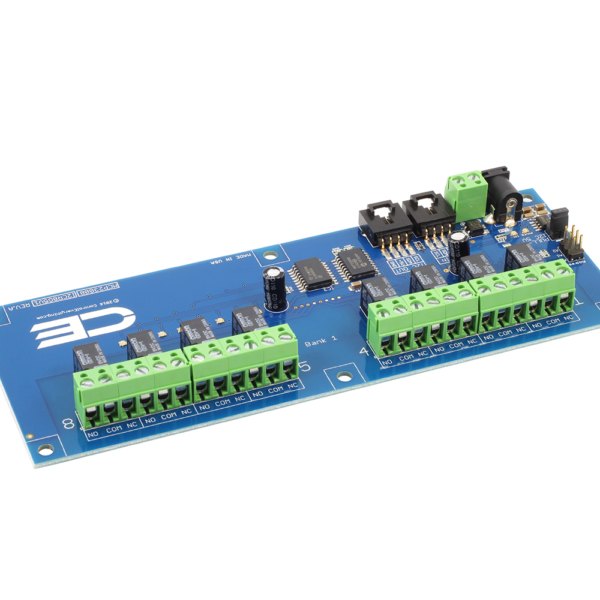

NCD I2C 인터페이스가있는 8 채널 1A SPDT 신호 릴레이 컨트롤러 - 양쪽 단자대와 전원 잭이 보이는 릴레이 컨트롤러
양쪽 단자대와 전원 잭이 보이는 릴레이 컨트롤러

활용 분야

PR8-24가 맞는⁣ 신호 전환 설비

  • 통신 장비 — 저전력 신호선 8계통의 경로를 바꿉니다.
  • 오디오 장비 — 저전력 오디오 신호 경로를 전환합니다.
  • PC 제어 장치 — USB-I²C 모듈로 Windows 8/10 PC에서 제어합니다.

제품 상세 이미지

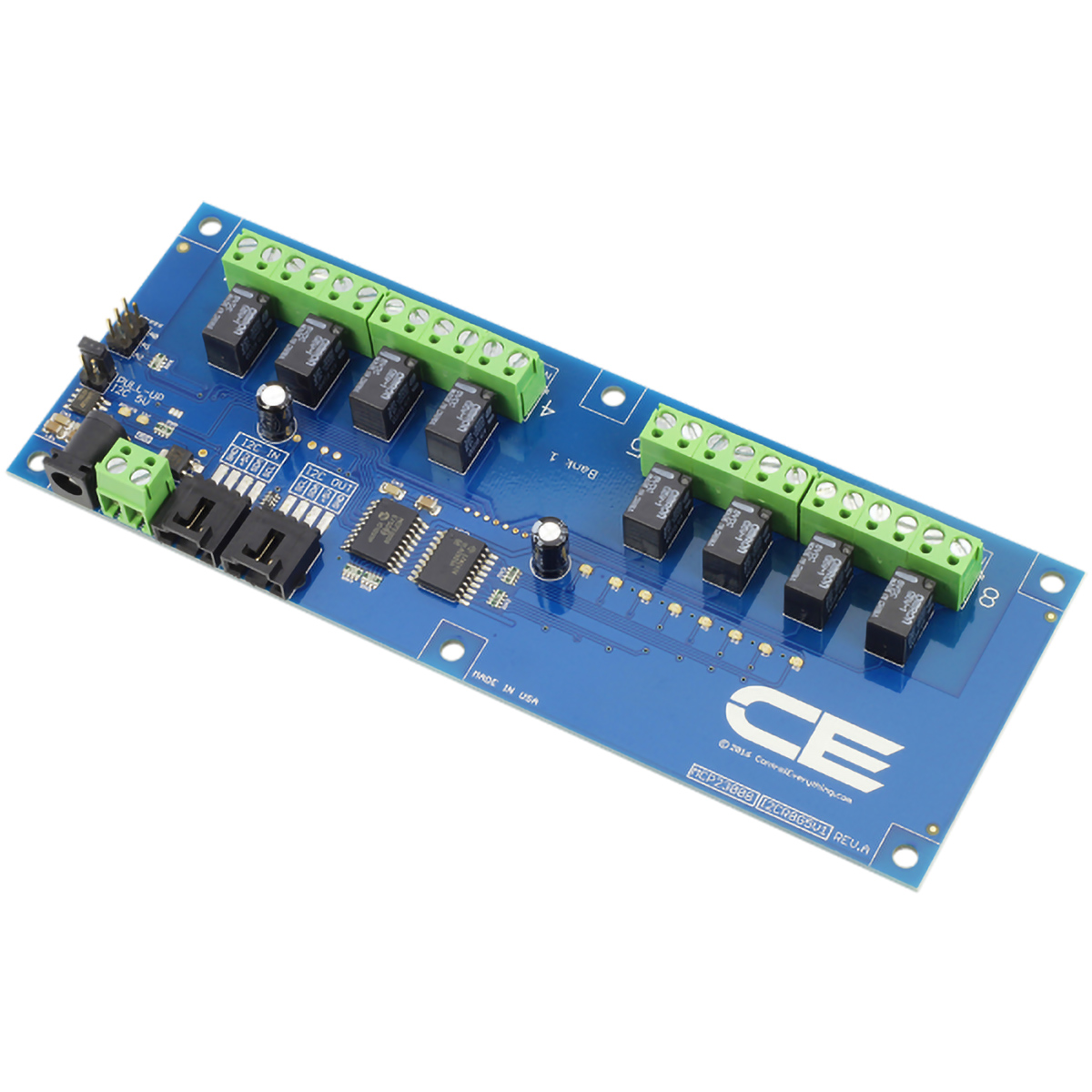

NCD I2C 인터페이스가있는 8 채널 1A SPDT 신호 릴레이 컨트롤러 상세 이미지 1
NCD I2C 인터페이스가있는 8 채널 1A SPDT 신호 릴레이 컨트롤러 상세 이미지 2

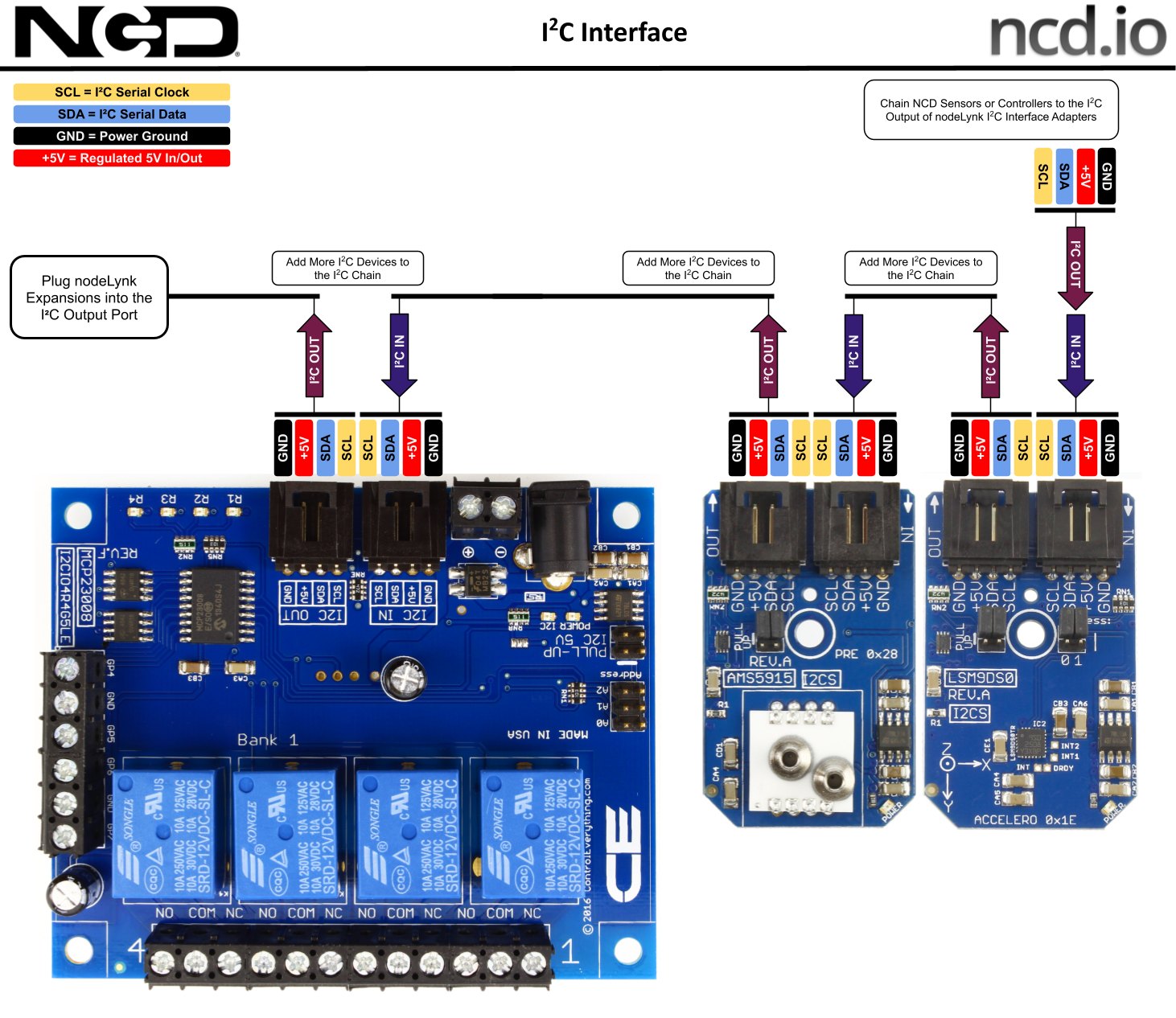

NCD I2C 인터페이스가있는 8 채널 1A SPDT 신호 릴레이 컨트롤러 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR8-24와⁣ 같은 계열 모델

  • PR1-12 — 1채널 범용 SPDT 릴레이 구성입니다
  • PR15-3 — 1채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-12 — 1채널 DPDT 신호 릴레이 구성입니다
  • PR8-16 — 1채널 고전력 릴레이 구성입니다
  • PR1-11 — 2채널 범용 SPDT 릴레이 구성입니다
  • PR15-2 — 2채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-11 — 2채널 DPDT 신호 릴레이 구성입니다
  • PR8-15 — 2채널 고전력 릴레이 구성입니다
  • PR1-10 — 4채널 범용 SPDT 릴레이 구성입니다
  • PR15-1 — 4채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-10 — 4채널 DPDT 신호 릴레이 구성입니다
  • PR8-14 — 4채널 고전력 릴레이 구성입니다
  • PR8-20 — 릴레이 종류는 같고 4채널입니다
  • PR1-13 — 같은 8채널이며 릴레이가 범용 SPDT 릴레이입니다
  • PR15-4 — 같은 8채널이며 릴레이가 솔리드스테이트 릴레이(SSR)입니다
  • PR2B-13 — 같은 8채널이며 릴레이가 DPDT 신호 릴레이입니다
  • PR8-17 — 같은 8채널이며 릴레이가 고전력 릴레이입니다
  • PR1-14 — 16채널 범용 SPDT 릴레이 구성입니다
  • PR2B-14 — 16채널 DPDT 신호 릴레이 구성입니다
  • PR8-18 — 16채널 고전력 릴레이 구성입니다
  • PR8-25 — 릴레이 종류는 같고 16채널입니다
  • PR1-15 — 24채널 범용 SPDT 릴레이 구성입니다
  • PR15-6 — 24채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-15 — 24채널 DPDT 신호 릴레이 구성입니다
  • PR8-23 — 릴레이 종류는 같고 24채널입니다
  • PR1-16 — 32채널 범용 SPDT 릴레이 구성입니다
  • PR15-7 — 32채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-16 — 32채널 DPDT 신호 릴레이 구성입니다
  • PR8-19 — 32채널 고전력 릴레이 구성입니다
  • PR8-26 — 릴레이 종류는 같고 32채널입니다
