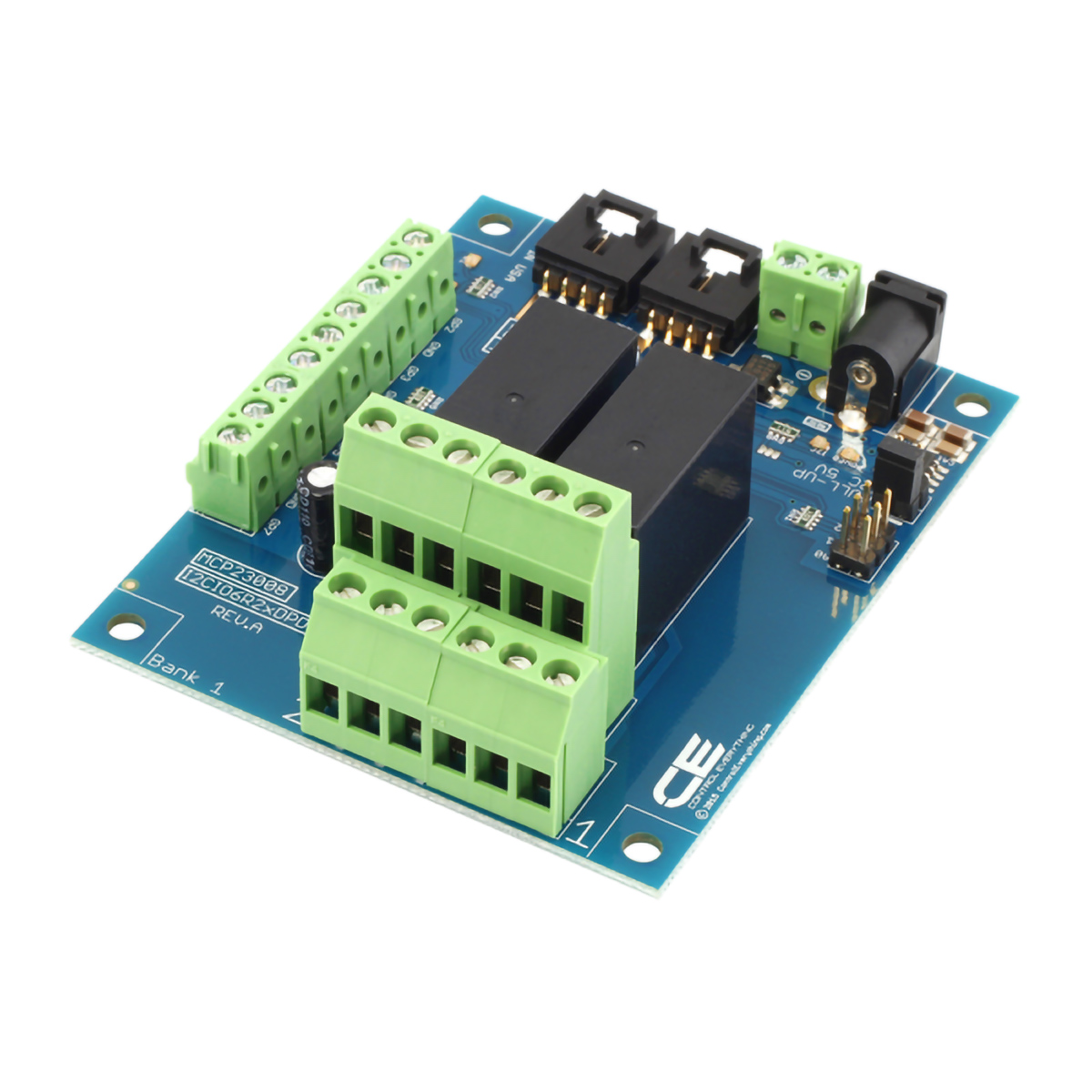

NCD 2 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개

NCD 2 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개

MODEL
2 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개
브랜드
NCD
제품문의 구매하기

4핀 커넥터 하나로 이어
릴레이를 제어하는 I²C 컨트롤러

NCD nodeLynk I²C 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD I²C 릴레이 컨트롤러(nodeLynk 계열 I²C 릴레이 보드)는 4핀 I²C 커넥터 하나로 Arduino, Raspberry Pi, Onion, PyCom 같은 마스터 보드에 연결해 1~32채널 릴레이를 제어합니다. 한 버스에 최대 8개 장치를 이어 채널을 늘립니다.

주소 점퍼로 장치를 구분하고, 5 V 표준 I²C라 긴 케이블 전송에 알맞습니다. 6인치 4선 I²C 케이블이 기본 포함되어 배선 준비가 줄어듭니다. 릴레이 종류는 범용, 고전력, 신호, 솔리드스테이트 가운데 고를 수 있으며, 이 제품은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

특징

체인 확장과
접점 입력 지원

핵심 특징현장에서 달라지는 점
4핀 I²C 연결커넥터 하나로 마스터 보드와 연결되어 배선 실수가 줄어듭니다.
주소 점퍼같은 버스에 여러 장치를 두어도 점퍼 설정만으로 주소가 나뉩니다.
I²C 출력 체인릴레이 보드, 센서, 전류 모니터를 한 줄로 이어 호스트 핀을 아낍니다.
GPIO 입출력디지털 입출력 핀이 접점 입력을 감지하므로 릴레이 제어와 상태 확인을 한 보드에서 처리합니다.
상태 LED릴레이마다 켜짐과 꺼짐이 표시되어 현장에서 동작을 바로 확인합니다.
키 포브 확장 옵션무선 키 포브를 더하면 떨어진 곳에서도 릴레이를 원격으로 조작할 수 있습니다.

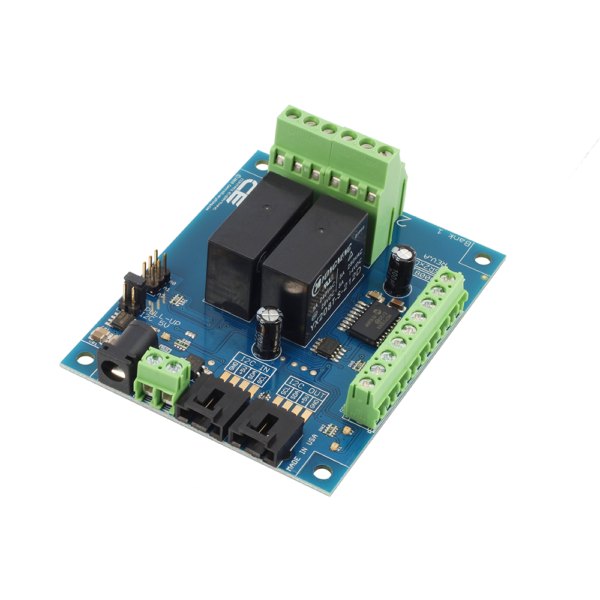

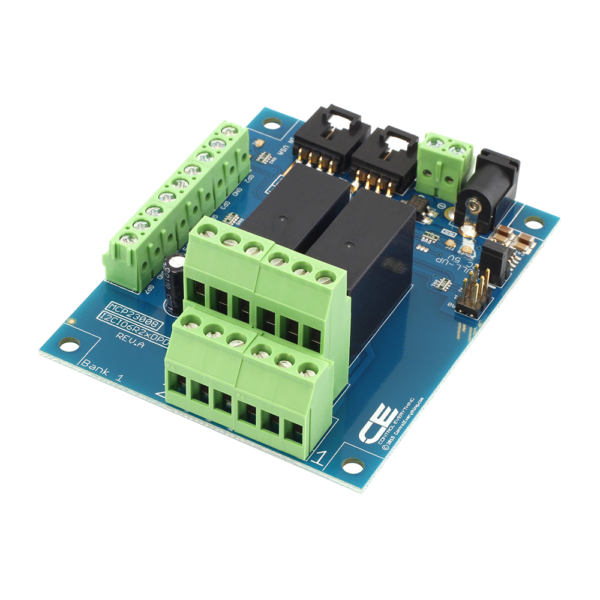

NCD 2 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 릴레이 두 개와 단자대가 보이는 기판 모습
릴레이 두 개와 단자대가 보이는 기판 모습

연결 설계

마스터 연결과
주소 지정 방식

nodeLynk 장치를 마스터 보드에 연결하려면 nodeLynk 마스터 어댑터가 필요하며, 보드별 어댑터 구성은 주문 전에 확인하세요. 채널이 부족하면 I²C 출력 포트에 다음 릴레이 보드를 이어 연결하고, 각 보드의 주소 점퍼를 서로 다르게 설정해 한 버스에서 구분합니다. 5 V I²C 버스와 12 VDC 구동 전원은 별개 계통이므로 배선할 때 혼동하지 않도록 주의하세요.

USB-I²C 모듈로 PC 제어

USB-I²C 인터페이스 모듈을 거치면 Windows 8/10 PC가 마스터가 되어 릴레이를 직접 제어합니다. 마이크로컨트롤러 보드 없이 시험 설비나 검사 장비의 전원 순서를 PC 프로그램으로 구성할 때 알맞습니다.

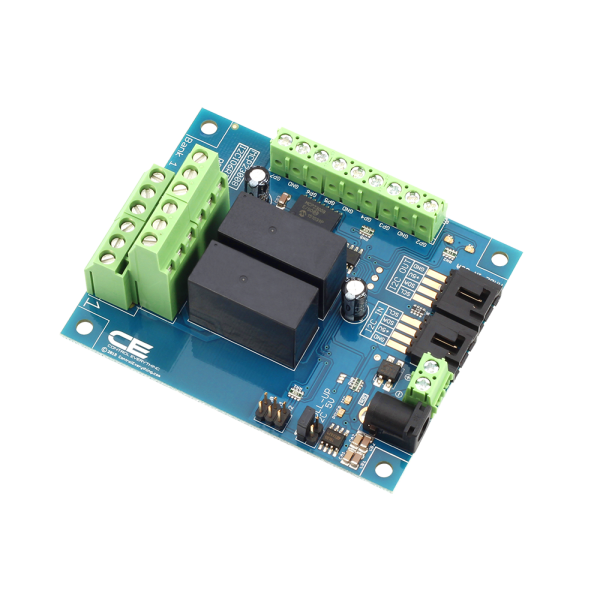

NCD 2 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 2열 단자대가 크게 보이는 릴레이 기판 정면
2열 단자대가 크게 보이는 릴레이 기판 정면

부하 설계

릴레이 종류와
전압·전류 한계

고전력형은 20 A SPDT 또는 30 A SPST, 범용형은 5 A 또는 10 A SPDT이며 두 종류 모두 주로 저항성 부하용입니다. DPDT 신호형은 1 A, 3 A, 5 A 버전이 있고 1 A와 3 A는 최대 12 VDC의 저전력 신호 전환에 사용합니다. 1 A SPDT 신호 릴레이는 12 VDC 또는 120 VAC 기준이므로 국내 220 V 회로에는 연결하지 마세요. 모터 같은 유도 부하에는 외부 억제 커패시터를 함께 연결합니다.

전원은 대기 전류 35~200 mA에 동작 중인 릴레이 하나당 28~60 mA가 더해집니다. 32채널 보드의 릴레이를 모두 켜면 최대 2,120 mA가 필요하므로 12 VDC 공급장치는 이 값에 여유를 둔 용량으로 정하세요.

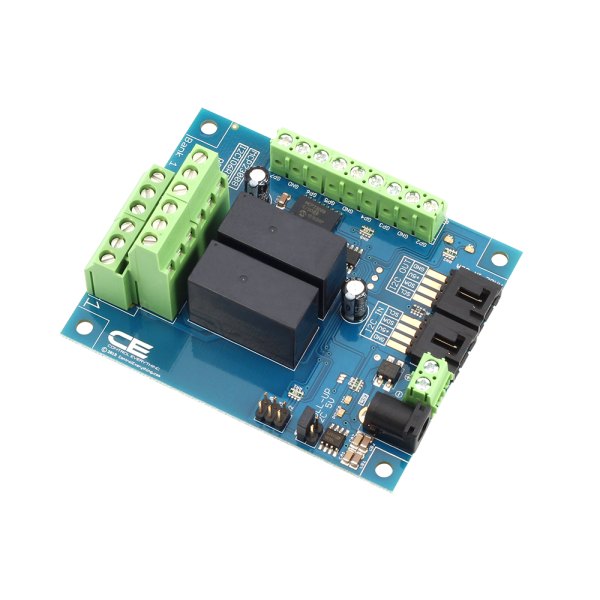

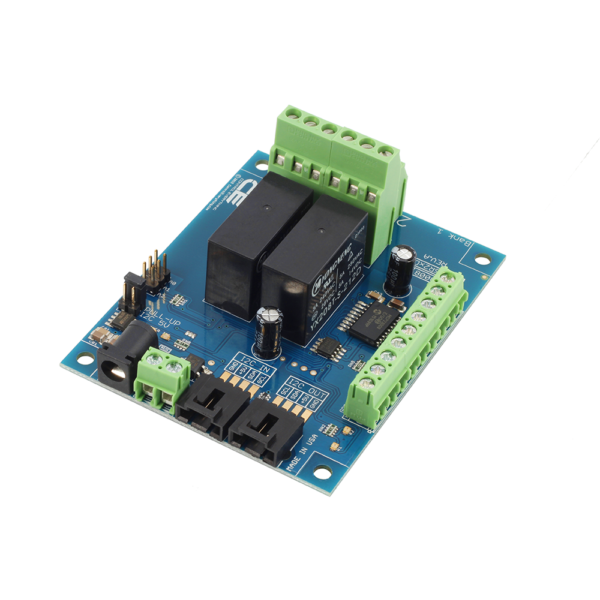

NCD 2 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 - 대형 릴레이와 단자대가 보이는 기판 측면
대형 릴레이와 단자대가 보이는 기판 측면

사양

31개 모델 구성과
공통 사양

모델명채널릴레이
PR1-121범용 SPDT · 5 A 또는 10 A
PR15-31솔리드스테이트 (SSR 별도 선택)
PR2B-121DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-161고전력 · 20 A SPDT 또는 30 A SPST
PR1-112범용 SPDT · 5 A 또는 10 A
PR15-22솔리드스테이트 (SSR 별도 선택)
PR2B-112DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-152고전력 · 20 A SPDT 또는 30 A SPST
PR1-104범용 SPDT · 5 A 또는 10 A
PR15-14솔리드스테이트 (SSR 별도 선택)
PR2B-104DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-144고전력 · 20 A SPDT 또는 30 A SPST
PR8-2041 A SPDT 신호 릴레이
PR1-138범용 SPDT · 5 A 또는 10 A
PR15-48솔리드스테이트 (SSR 별도 선택)
PR2B-138DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-178고전력 · 20 A SPDT 또는 30 A SPST
PR8-2481 A SPDT 신호 릴레이
PR1-1416범용 SPDT · 5 A 또는 10 A
PR2B-1416DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-1816고전력 · 20 A SPDT 또는 30 A SPST
PR8-25161 A SPDT 신호 릴레이
PR1-1524범용 SPDT · 5 A 또는 10 A
PR15-624솔리드스테이트 (SSR 별도 선택)
PR2B-1524DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-23241 A SPDT 신호 릴레이
PR1-1632범용 SPDT · 5 A 또는 10 A
PR15-732솔리드스테이트 (SSR 별도 선택)
PR2B-1632DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-1932고전력 · 20 A SPDT 또는 30 A SPST
PR8-26321 A SPDT 신호 릴레이

시리즈 공통 사양

항목사양
통신I2C (nodeLynk · 5 V I2C · 4핀 커넥터)
전원12 VDC (옵션 전원 또는 나사 단자) · I2C 버스 5 VDC
입출력프로그래밍 가능한 디지털 입출력 (GPIO)
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대) · 주로 저항성 부하 스위칭용
범용형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대) · 주로 저항성 부하 스위칭용
DPDT 신호 릴레이1 · 3 · 5 A 버전 · 1 A와 3 A는 최대 12 VDC의 저전력 신호용
1 A SPDT 신호 릴레이최대 1 A, 12 VDC 또는 120 VAC (국내 220 V 회로 사용 불가)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음)
릴레이 전력 소비릴레이당 28~60 mA
작동 온도-40~85 °C
보관 온도-55~85 °C
작동 습도0~70 % RH (비응축)
릴레이 동작·해제 시간15 ms · 10 ms (부품 등급)
기계식 릴레이 수명1,000만 회 (부품 등급)
전기 수명10만 회 (최대 부하, 부품 등급)
한 버스 최대 장치8개 (주소 점퍼 3개)
포함 케이블6인치(152 mm) 4선 I2C 케이블
정격 기준 조건12 VDC 동작, 21 °C 기준

활용 분야

I²C 제어가
맞는 현장

  • 센서 노드 확장 — 센서가 달린 장치에 릴레이 출력을 더합니다.
  • PC 제어 장치 — USB-I²C 모듈로 PC에서 릴레이를 개폐합니다.
  • IoT 기기 — Arduino와 Raspberry Pi 같은 보드로 설비를 제어합니다.
  • 히터와 조명 — 저항성 부하를 정해진 조건에서 켜고 끕니다.

선택 가이드

채널 수와 부하에 맞는
보드 선택

이럴 때 (현장 조건)권장 구성선택 이유
보드 한 장으로 충분할 때1채널 모델 (PR1-12 등)채널 수가 적어 한 장으로 단순하게 구성합니다.
채널이 많이 필요할 때I²C 출력으로 보드 체인한 버스에 장치 8개까지 이어 채널을 늘립니다.
큰 부하를 직접 개폐할 때고전력형 (PR8 계열)20 A SPDT 또는 30 A SPST 릴레이를 탑재합니다.
저전력 신호를 전환할 때DPDT 신호형 (PR2B 계열)1 A, 3 A, 5 A 버전 가운데 고릅니다.
반도체 방식 스위칭이 필요할 때솔리드스테이트형 (PR15 계열)SSR은 주문 때 유형을 지정합니다.

구성·옵션

구성품과
별매 항목

항목내용
구성품I²C 릴레이 보드 1개, 6인치 4선 I²C 케이블
옵션릴레이 종류 (범용 SPDT, 고전력, DPDT 신호, 솔리드스테이트, 1 A 신호), 키 포브
추가 연결nodeLynk 마스터 어댑터, USB-I²C 인터페이스 모듈 (PC 제어 시)
품번모델별 품번은 사양 섹션의 모델 구성 표를 보세요.
