큰 부하 8개를⁣ 한 보드에서 개폐

NCD PR8-17 8채널 고전력 릴레이 컨트롤러⁣ 채널 수 : 8⁣ 제어 칩 : MCP23008⁣ 주소 점퍼 : 3개 (한 버스 8대까지)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR8-17은 20 A SPDT 또는 30 A SPST 릴레이 8개를 탑재한 8채널 고전력 릴레이 컨트롤러(High-Power Relay Controller)입니다. 전력이 큰 부하 8개를 I²C 하나로 개별 제어하며, 선택한 릴레이에 따라 240 VAC에서 절대 최대 30 A까지 개폐합니다. (주)테솔이 국내에 공식 공급합니다.

제어 칩은 MCP23008이고 8채널 모두 상태 LED가 있습니다. I²C 출력 포트로 다른 nodeLynk 장치를 이어 붙일 수 있습니다.

8채널

고전력 릴레이

20 A · 30 A

SPDT 또는 SPST

30 A

240 VAC 절대 최대

최대 8대

한 버스 연결 장치

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

릴레이 형식

PR8-17의 20 A SPDT와⁣ 30 A SPST 중 고르기

릴레이는 주문할 때 20 A SPDT 또는 30 A SPST 중 하나로 정합니다. 설계는 저항성 부하 위주이며, 유도 성분이 약한 부하는 외부 유도 억제 커패시터를 함께 연결할 때 개폐할 수 있습니다.

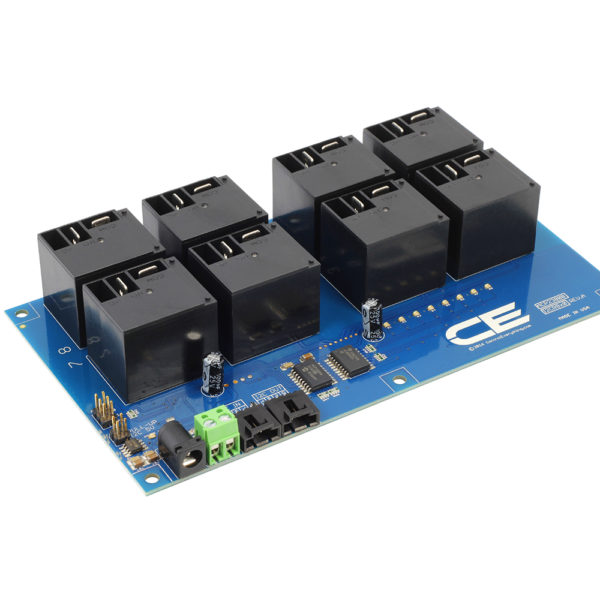

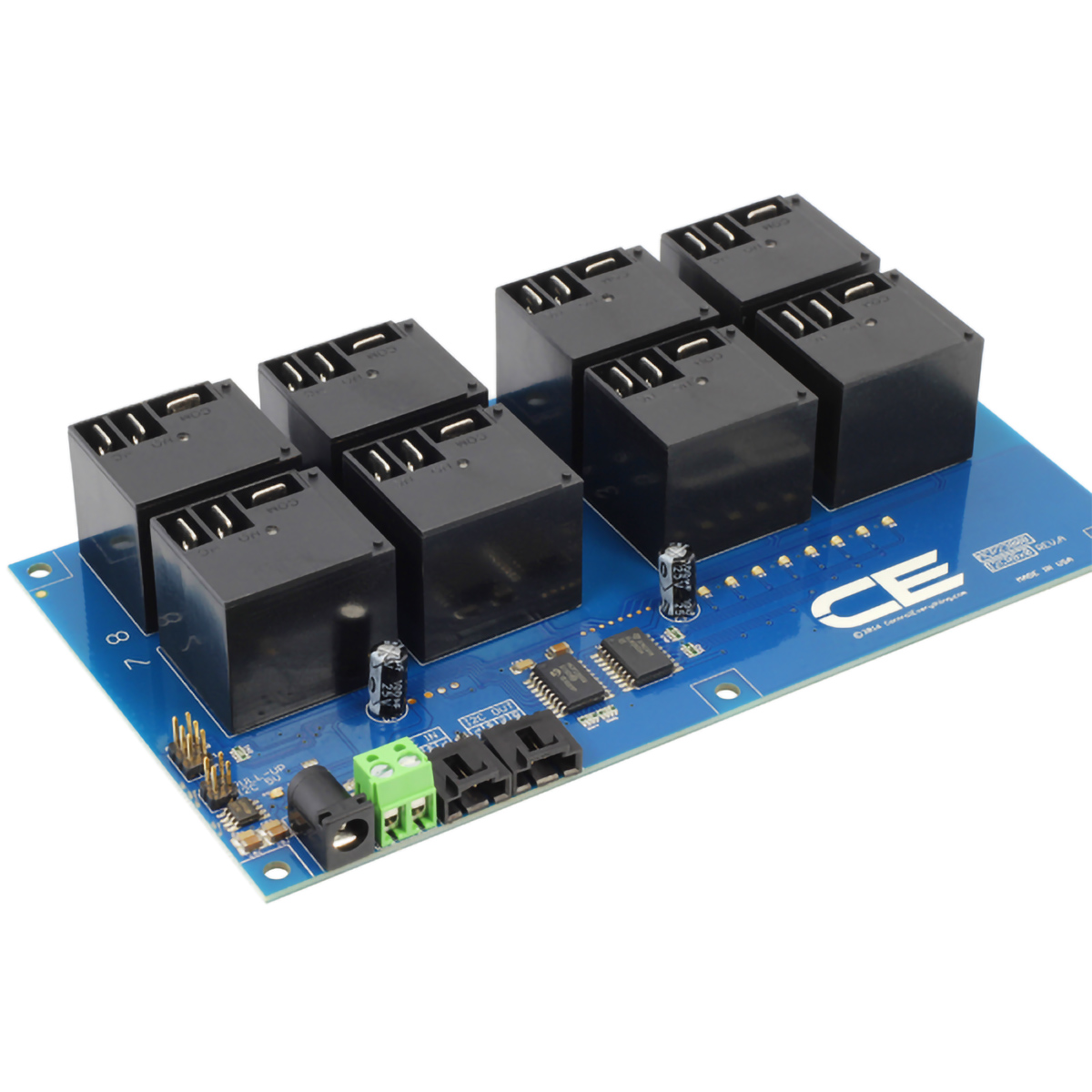

NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 - 릴레이 8개와 전원 잭이 보이는 컨트롤러 기판
릴레이 8개와 전원 잭이 보이는 컨트롤러 기판

사양

PR8-17 사양

항목사양
채널 수8
릴레이20 A SPDT 또는 30 A SPST (주문 때 선택)
최대 정격240 VAC에서 절대 최대 30 A (선택한 릴레이에 따름)
부하 성격주로 저항성 부하 · 약한 유도 부하는 억제 커패시터 병용
제어 칩MCP23008
주소 점퍼3개 (한 버스 8대까지)
버스 인터페이스nodeLynk 5 V I²C, 4핀 커넥터
I²C 출력다음 장치를 잇는 체인 포트
입력 전원12 VDC · 옵션 전원 또는 나사 단자
허용 전압10~15 VDC
사용 온도-40~85 °C
보관 온도-55~85 °C
사용 습도0~70 % RH, 결로 없음
동봉 케이블6인치 4선 I²C 케이블

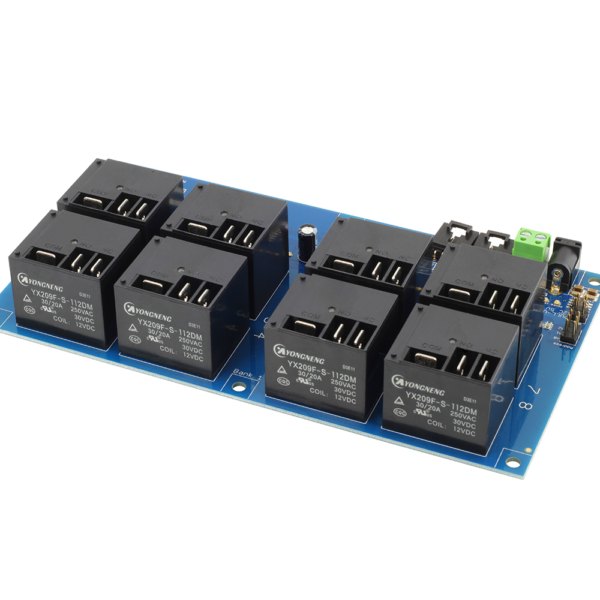

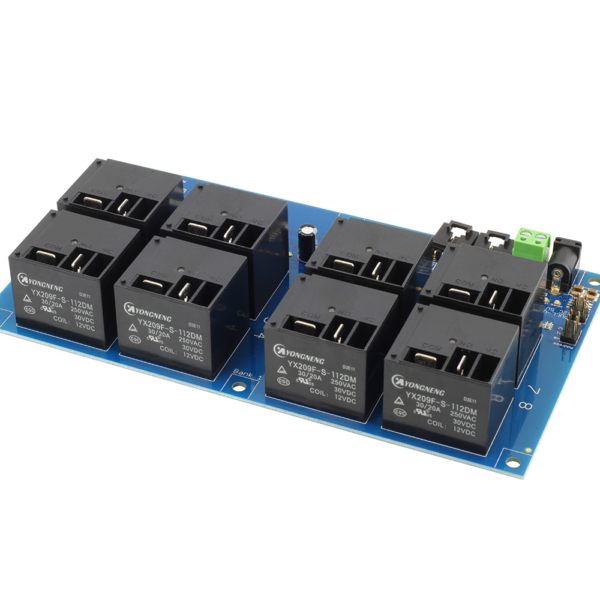

NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 - 대형 릴레이 8개가 배열된 컨트롤러 기판 정면
대형 릴레이 8개가 배열된 컨트롤러 기판 정면

버스와 전원

PR8-17의 마스터 연결과⁣ 12 VDC 전원

마스터 보드에는 nodeLynk 마스터 어댑터로 연결하고, 주소 점퍼 3개를 서로 다르게 맞추면 한 버스에 8대까지 둡니다.

구동 전원은 옵션 전원 공급장치 또는 12 VDC 직결 중에서 고릅니다. 5 V I²C 버스와는 별개 계통입니다.

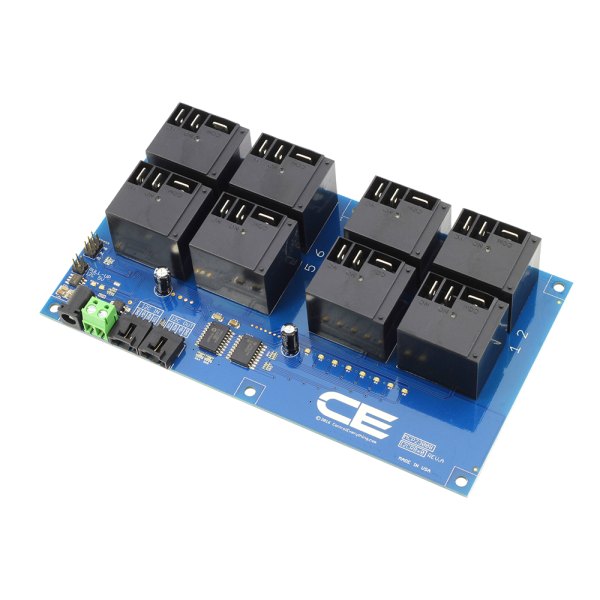

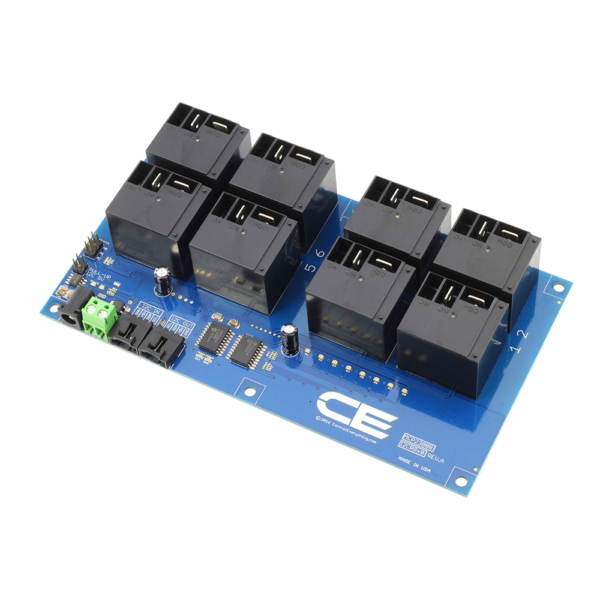

NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 - 릴레이와 단자대, I2C 커넥터가 보이는 컨트롤러 기판
릴레이와 단자대, I2C 커넥터가 보이는 컨트롤러 기판

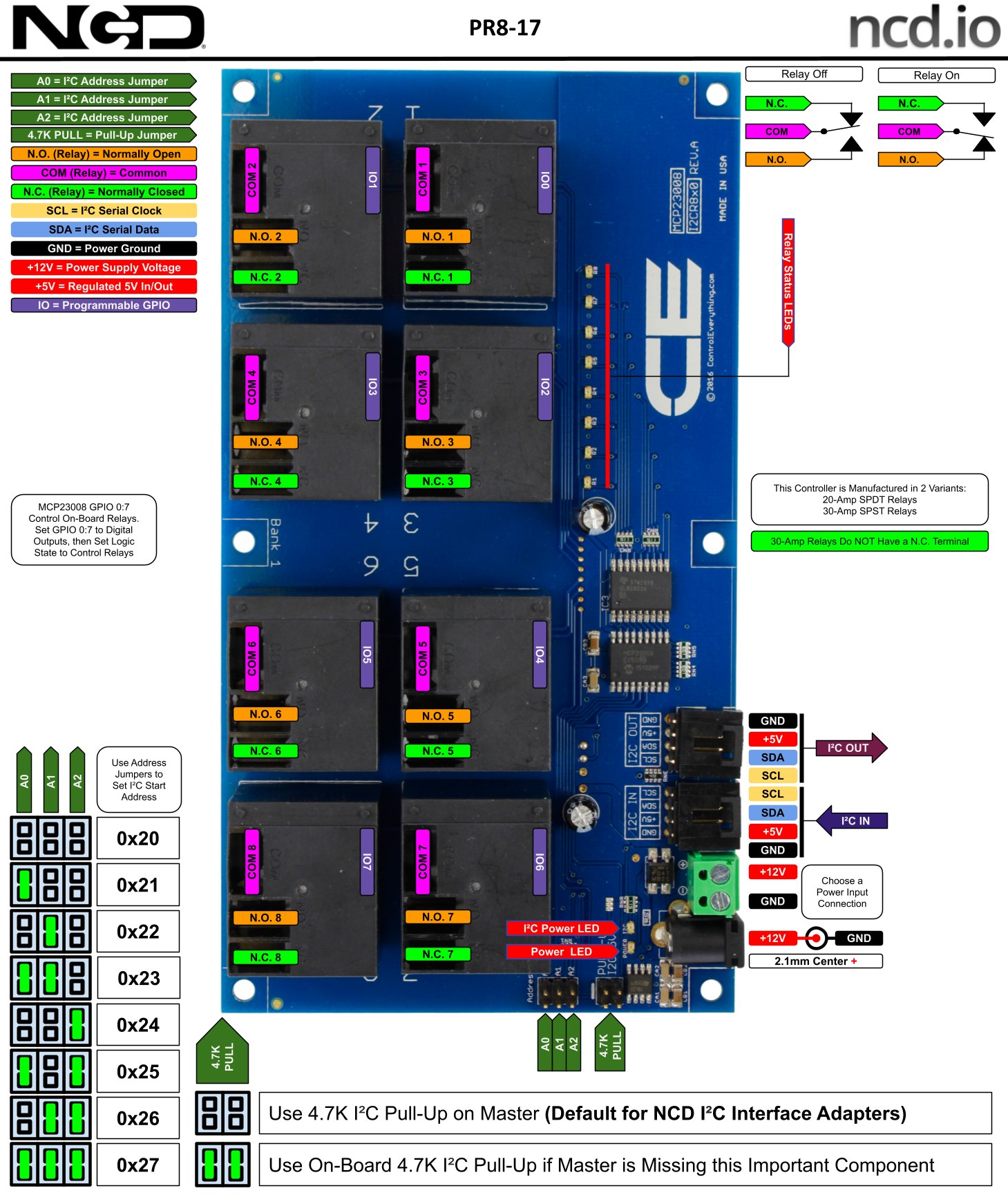

NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 - 8채널 고전력 릴레이 컨트롤러의 단자 배치 구성도
8채널 고전력 릴레이 컨트롤러의 단자 배치 구성도

활용 분야

8개 부하를 나누어⁣ 제어하는 현장

  • 큰 저항성 부하 개폐 — 8개 부하를 정해진 조건에서 켜고 끕니다.
  • PC 제어 장치 — USB-I²C 모듈을 거쳐 Windows 8/10 PC에서 개폐합니다.
  • 센서 노드 확장 — 센서 장치에 큰 부하용 릴레이 출력을 더합니다.

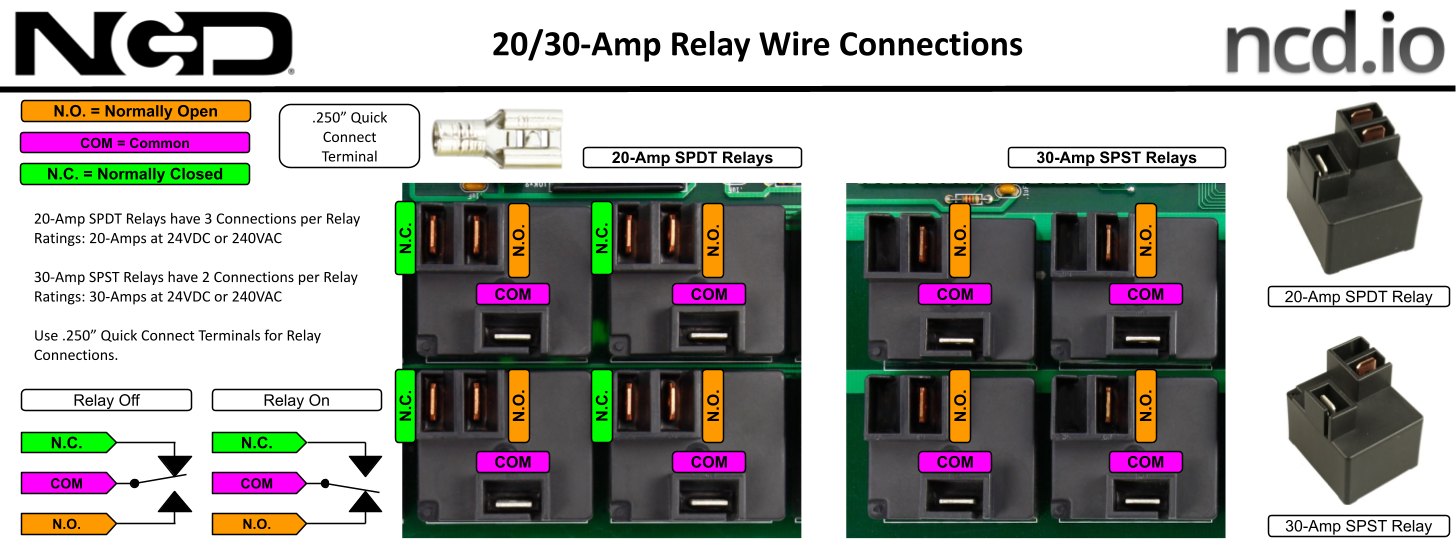

NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

제품 상세 이미지

NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 상세 이미지 1
NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 상세 이미지 2
NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 상세 이미지 3

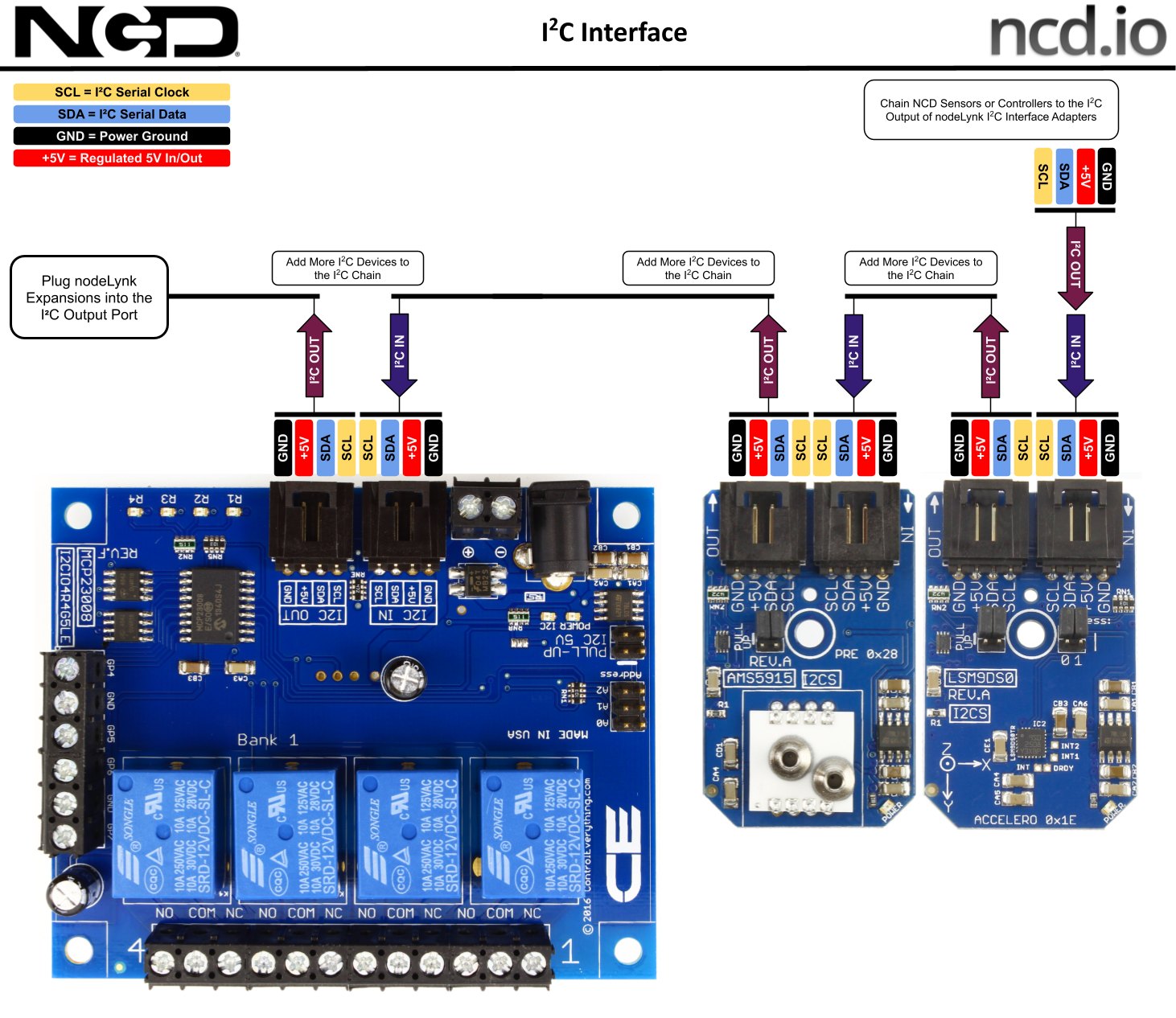

NCD I2C 인터페이스가있는 8 채널 고전력 릴레이 컨트롤러 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR8-17과⁣ 같은 계열 모델

  • PR1-12 — 1채널, 범용 SPDT 릴레이 조합입니다
  • PR15-3 — 1채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-12 — 1채널, DPDT 신호 릴레이 조합입니다
  • PR8-16 — 1채널 고전력 릴레이 구성입니다
  • PR1-11 — 2채널, 범용 SPDT 릴레이 조합입니다
  • PR15-2 — 2채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-11 — 2채널, DPDT 신호 릴레이 조합입니다
  • PR8-15 — 2채널 고전력 릴레이 구성입니다
  • PR1-10 — 4채널, 범용 SPDT 릴레이 조합입니다
  • PR15-1 — 4채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-10 — 4채널, DPDT 신호 릴레이 조합입니다
  • PR8-14 — 4채널 고전력 릴레이 구성입니다
  • PR8-20 — 4채널, 1 A SPDT 신호 릴레이 조합입니다
  • PR1-13 — 8채널 범용 SPDT 릴레이 구성입니다
  • PR15-4 — 8채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-13 — 8채널 DPDT 신호 릴레이 구성입니다
  • PR8-24 — 8채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-14 — 16채널, 범용 SPDT 릴레이 조합입니다
  • PR2B-14 — 16채널, DPDT 신호 릴레이 조합입니다
  • PR8-18 — 16채널 고전력 릴레이 구성입니다
  • PR8-25 — 16채널, 1 A SPDT 신호 릴레이 조합입니다
  • PR1-15 — 24채널, 범용 SPDT 릴레이 조합입니다
  • PR15-6 — 24채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-15 — 24채널, DPDT 신호 릴레이 조합입니다
  • PR8-23 — 24채널, 1 A SPDT 신호 릴레이 조합입니다
  • PR1-16 — 32채널, 범용 SPDT 릴레이 조합입니다
  • PR15-7 — 32채널, 솔리드스테이트 릴레이(SSR) 조합입니다
  • PR2B-16 — 32채널, DPDT 신호 릴레이 조합입니다
  • PR8-19 — 32채널 고전력 릴레이 구성입니다
  • PR8-26 — 32채널, 1 A SPDT 신호 릴레이 조합입니다
