MODEL
1 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 7 개
브랜드
NCD
제품문의 구매하기

통신·오디오 신호를⁣ DPDT로 전환

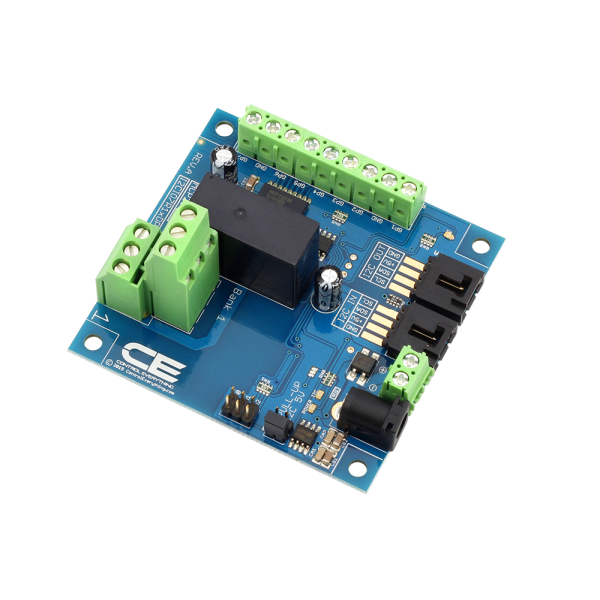

NCD PR2B-12 1채널 DPDT 신호 I²C 릴레이 컨트롤러⁣ 채널 수 : 1⁣ 릴레이 구성 : 스위치 2개 동시 전환 · 접속점 6개⁣ 릴레이 단자 : 14 AWG 전선

견적 받기

NCD 한국 독점 공급 파트너

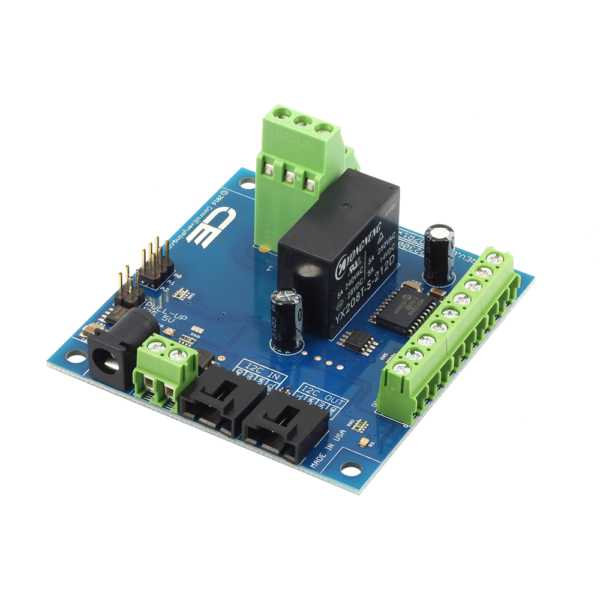

NCD PR2B-12는 DPDT 신호 릴레이 1개와 GPIO 7개를 갖춘 1채널 I²C 릴레이 컨트롤러(DPDT Signal Relay Controller)입니다. 릴레이는 1 A, 3 A, 5 A 중에서 주문할 때 고르며, 통신·오디오 같은 저전력 스위칭에 맞춘 구성입니다. (주)테솔이 국내에 공식 공급합니다.

DPDT 릴레이 하나에 스위치 두 개가 들어 있어 두 회로를 동시에 전환합니다. 두 회로를 한 번에 바꿔야 하는 구성에 맞습니다.

DPDT 1채널

스위치 2개 동시 전환

1 · 3 · 5 A

릴레이 정격 선택

접속점 6개

릴레이 결선 단자

GPIO 7개

나사 단자 입출력

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

릴레이 정격

PR2B-12⁣ 1 A·3 A·5 A 버전

1 A와 3 A 버전은 최대 12 VDC의 저전력 신호 전환용입니다. 5 A 버전의 전압 정격은 문의해 주세요.

릴레이 단자대는 14 AWG 전선까지 결선하며, 릴레이 하나에 접속점이 6개입니다. 220 V 전력 부하 개폐에는 고전력형 PR8-16을 검토하세요.

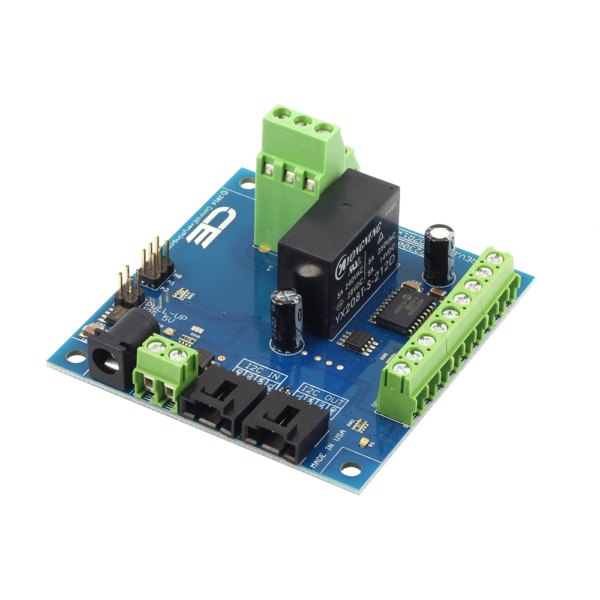

NCD 1 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 7 개 - 대형 릴레이와 단자대가 보이는 기판 전면
대형 릴레이와 단자대가 보이는 기판 전면

PC 연결

USB-I²C 모듈로⁣ PC에서 전환

USB-I²C 인터페이스 모듈을 거치면 Windows 8/10 PC가 I²C 마스터가 되어 릴레이를 직접 전환합니다. 마이크로컨트롤러 보드 없이 시험 설비의 신호 경로를 PC 프로그램으로 바꿀 때 알맞습니다.

마이크로컨트롤러에 연결할 때는 nodeLynk 마스터 어댑터를 사용하고, 주소 점퍼 3개로 보드마다 주소를 달리합니다.

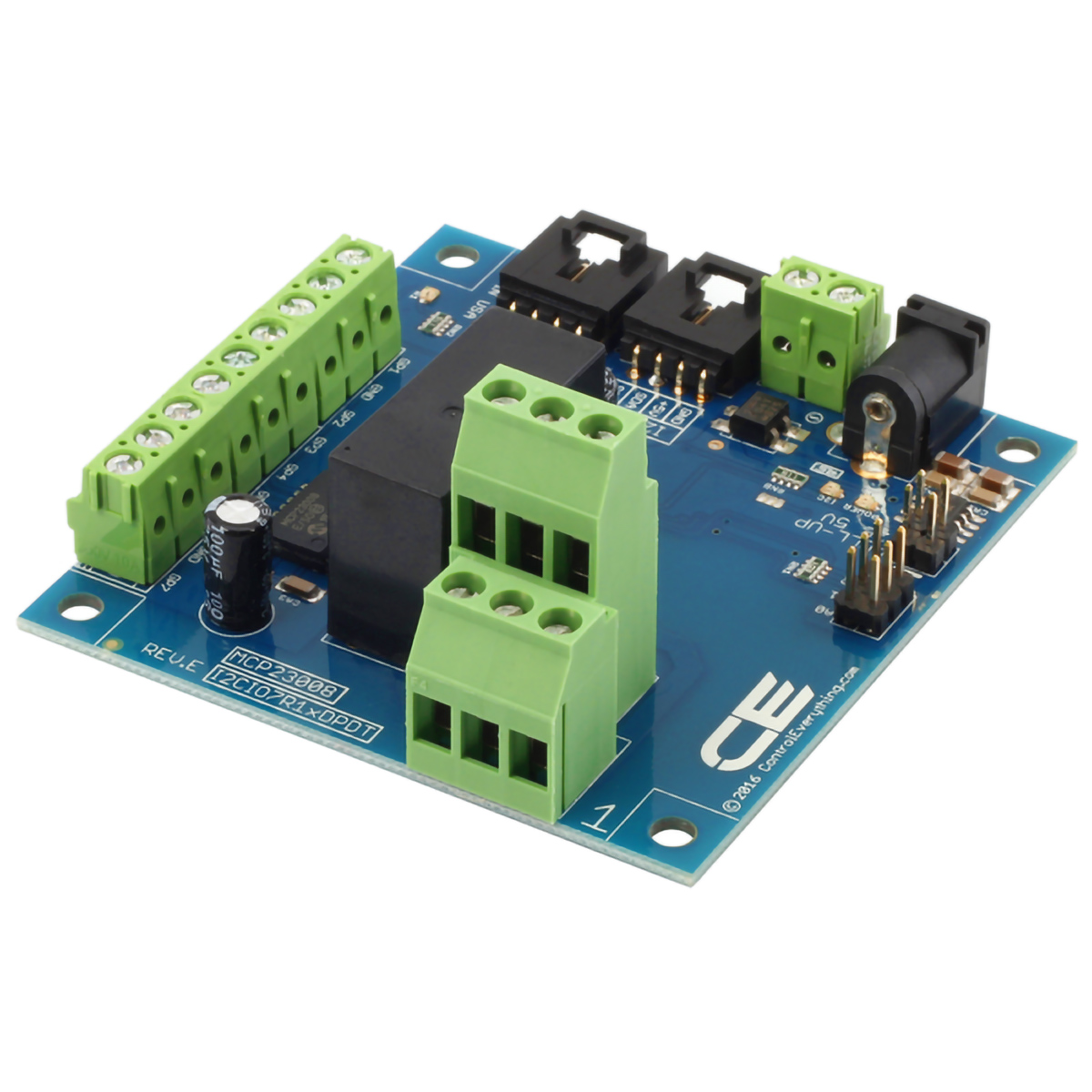

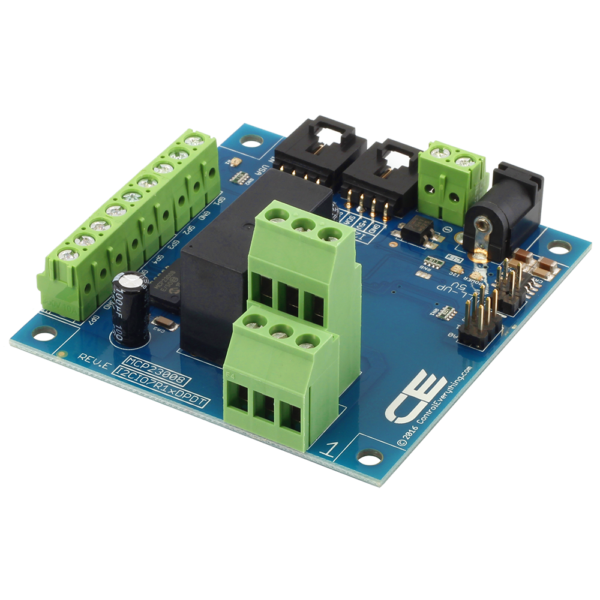

NCD 1 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 7 개 - 2열 단자대와 릴레이가 보이는 기판 정면
2열 단자대와 릴레이가 보이는 기판 정면

사양

PR2B-12 사양

항목사양
채널 수1
릴레이DPDT 신호 릴레이 · 1 A, 3 A, 5 A 중 주문 때 선택
릴레이 구성스위치 2개 동시 전환 · 접속점 6개
릴레이 단자14 AWG 전선
GPIO프로그래밍 가능한 디지털 입출력 7개 (나사 단자)
상태 표시릴레이 상태 LED
통신I²C 입력과 체인용 I²C 출력
칩MCP23008 GPIO 확장
주소 점퍼3개
한 버스 연결 수8개 (MCP23008/MCP23017 계열)
전원12 VDC, 옵션 전원 공급장치 또는 단자 직결
작동 전압10~15 VDC
주변 온도-40~85 °C (작동), -55~85 °C (보관)
습도0~70 % RH

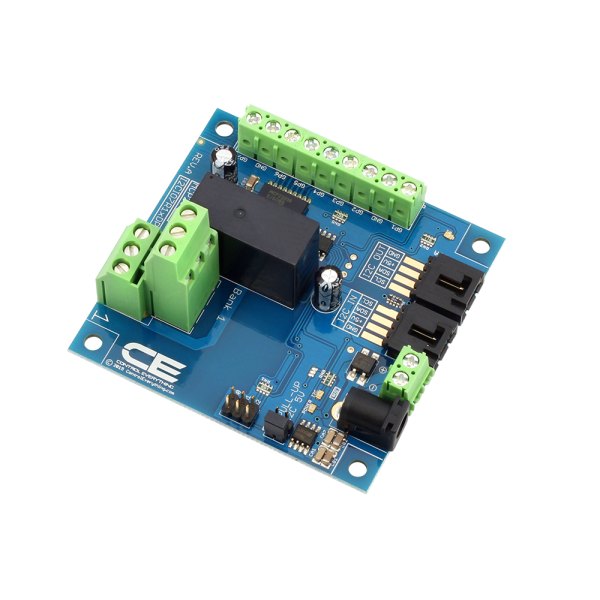

NCD 1 채널 DPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 7 개 - 릴레이와 녹색 단자대가 배치된 기판 측면
릴레이와 녹색 단자대가 배치된 기판 측면

활용 분야

저전력 신호⁣ 전환 현장

  • 통신 신호 전환 — 저전력 신호 회선을 릴레이로 바꿉니다.
  • 오디오 신호 전환 — 두 회선을 DPDT 한 개로 동시에 전환합니다.
  • 센서 노드 확장 — 센서가 달린 장치에 신호 전환 출력을 더합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2B-12와⁣ 같은 계열 모델

  • PR1-12 — 같은 1채널이며 릴레이가 범용 SPDT 릴레이입니다
  • PR15-3 — 같은 1채널이며 릴레이가 솔리드스테이트 릴레이(SSR)입니다
  • PR8-16 — 같은 1채널이며 릴레이가 고전력 릴레이입니다
  • PR1-11 — 2채널 범용 SPDT 릴레이 구성입니다
  • PR15-2 — 2채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-11 — 릴레이 종류는 같고 2채널입니다
  • PR8-15 — 2채널 고전력 릴레이 구성입니다
  • PR1-10 — 4채널 범용 SPDT 릴레이 구성입니다
  • PR15-1 — 4채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-10 — 릴레이 종류는 같고 4채널입니다
  • PR8-14 — 4채널 고전력 릴레이 구성입니다
  • PR8-20 — 4채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-13 — 8채널 범용 SPDT 릴레이 구성입니다
  • PR15-4 — 8채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-13 — 릴레이 종류는 같고 8채널입니다
  • PR8-17 — 8채널 고전력 릴레이 구성입니다
  • PR8-24 — 8채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-14 — 16채널 범용 SPDT 릴레이 구성입니다
  • PR2B-14 — 릴레이 종류는 같고 16채널입니다
  • PR8-18 — 16채널 고전력 릴레이 구성입니다
  • PR8-25 — 16채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-15 — 24채널 범용 SPDT 릴레이 구성입니다
  • PR15-6 — 24채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-15 — 릴레이 종류는 같고 24채널입니다
  • PR8-23 — 24채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-16 — 32채널 범용 SPDT 릴레이 구성입니다
  • PR15-7 — 32채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-16 — 릴레이 종류는 같고 32채널입니다
  • PR8-19 — 32채널 고전력 릴레이 구성입니다
  • PR8-26 — 32채널 1 A SPDT 신호 릴레이 구성입니다
