32개 DPDT 접점을⁣ 한 보드에 모은 제어기

NCD PR2B-16 32채널 DPDT 신호 릴레이 컨트롤러⁣ 채널 수 : 32 (DPDT 신호 릴레이)⁣ 정격 버전 : 1 A · 3 A · 5 A⁣ 접속점 : 릴레이당 6개 (스위치 2개 동시 전환)

견적 받기

NCD 한국 독점 공급 파트너

NCD PR2B-16은 32개의 DPDT 릴레이를 I²C로 제어하는 32채널 신호 릴레이 컨트롤러(I²C Signal Relay Controller)입니다. 각 릴레이는 동시에 전환되는 스위치 두 개와 접속점 6개를 갖습니다. (주)테솔이 국내에 공식 공급합니다.

1 A, 3 A, 5 A 세 가지 버전 중 주문 때 하나를 정합니다. 통신과 오디오 같은 저전력 스위칭용으로 만든 보드입니다.

32채널

DPDT 신호 릴레이

접속점 6개

릴레이당

1 · 3 · 5 A

버전 선택

14 AWG

수용 전선

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

버스 구성

PR2B-16 두 칩의⁣ I²C 주소 배정

PR2B-16은 MCP23017 두 개를 기반으로 하며 버스에서 장치 두 개로 계산됩니다. 보드의 주소 점퍼 2개가 두 칩의 시작 주소를 정합니다. 한 버스에 같은 종류 장치를 8개까지 두므로, 보드를 늘릴 때는 주소가 겹치지 않게 점퍼를 설정하세요.

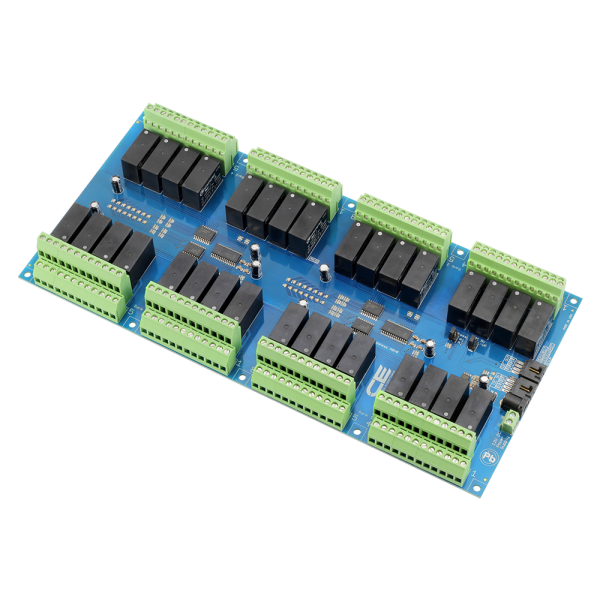

NCD I2C 인터페이스가있는 32 채널 DPDT 신호 릴레이 컨트롤러 - 네 구역 단자대가 있는 32채널 릴레이 컨트롤러

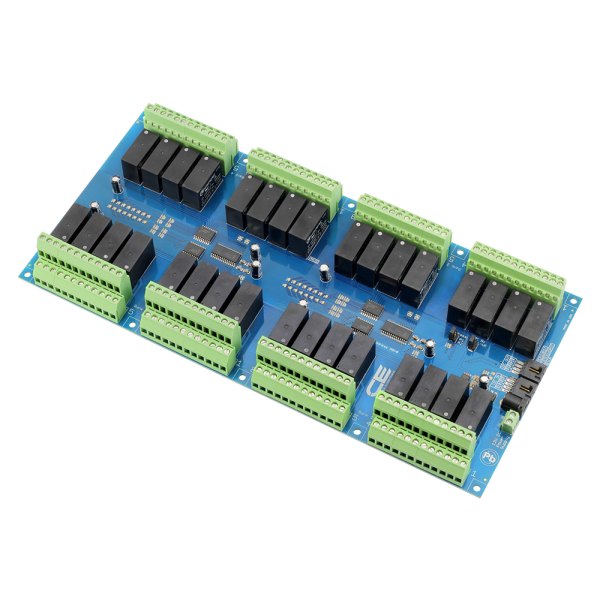

네 구역 단자대가 있는 32채널 릴레이 컨트롤러

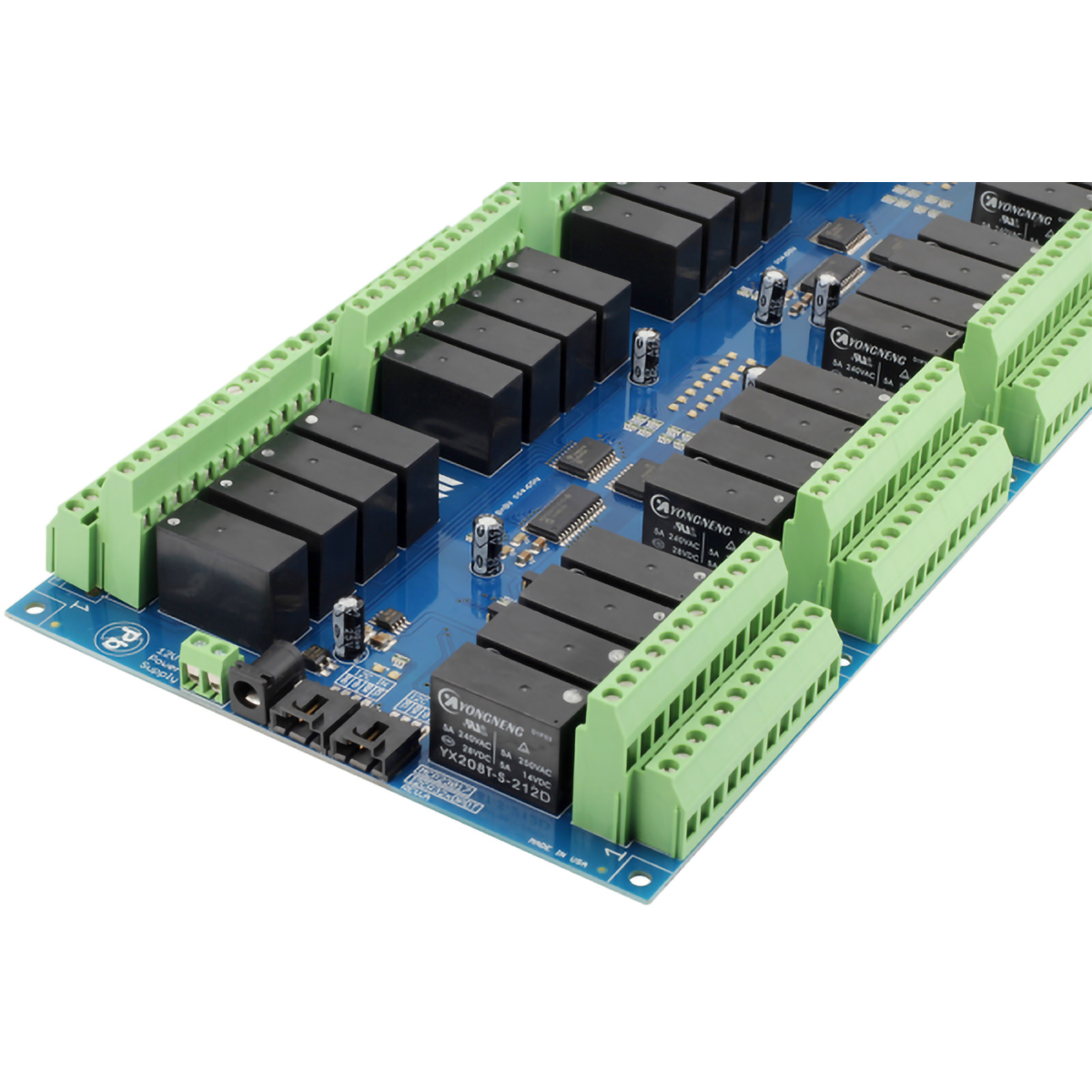

NCD I2C 인터페이스가있는 32 채널 DPDT 신호 릴레이 컨트롤러 - 릴레이와 녹색 단자대가 양쪽에 늘어선 컨트롤러
릴레이와 녹색 단자대가 양쪽에 늘어선 컨트롤러

사양

PR2B-16 사양표

항목사양
채널 수32 (DPDT 신호 릴레이)
정격 버전1 A · 3 A · 5 A
접속점릴레이당 6개 (스위치 2개 동시 전환)
단자 전선14 AWG
전원12 VDC 나사 단자 또는 옵션 전원 공급장치
상태 표시릴레이별 LED

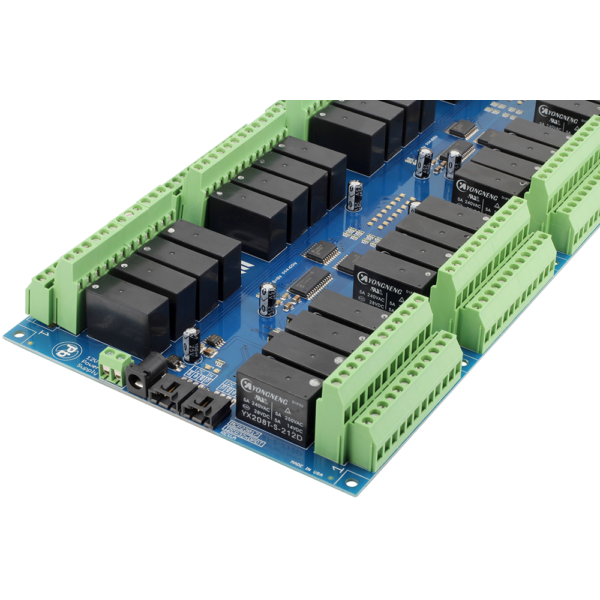

NCD I2C 인터페이스가있는 32 채널 DPDT 신호 릴레이 컨트롤러 - 릴레이와 단자대 일부를 확대한 컨트롤러 기판

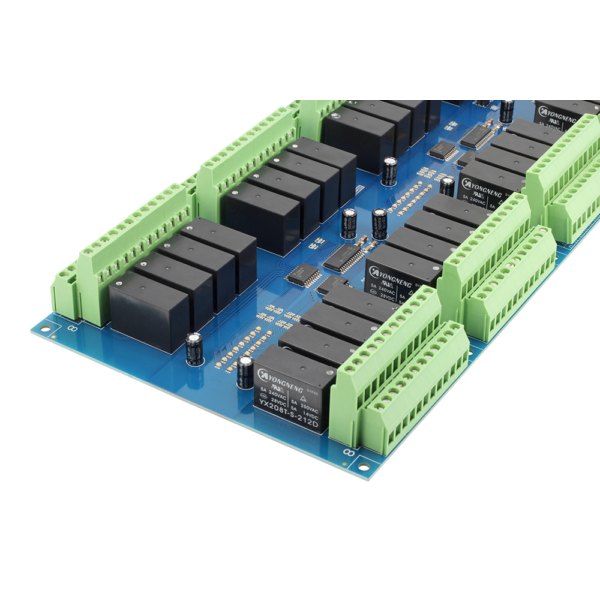

릴레이와 단자대 일부를 확대한 컨트롤러 기판

정격 선택

PR2B-16 1 A·3 A 버전의⁣ 전압 한계

1 A와 3 A 버전은 최대 12 VDC의 저전력 신호 전환에 사용합니다. 5 A 버전의 전압 정격과 12 VDC를 넘는 회로 적용은 주문 전에 문의해 주세요.

NCD I2C 인터페이스가있는 32 채널 DPDT 신호 릴레이 컨트롤러 - 32채널 릴레이 컨트롤러의 뱅크별 단자 배치 구성도

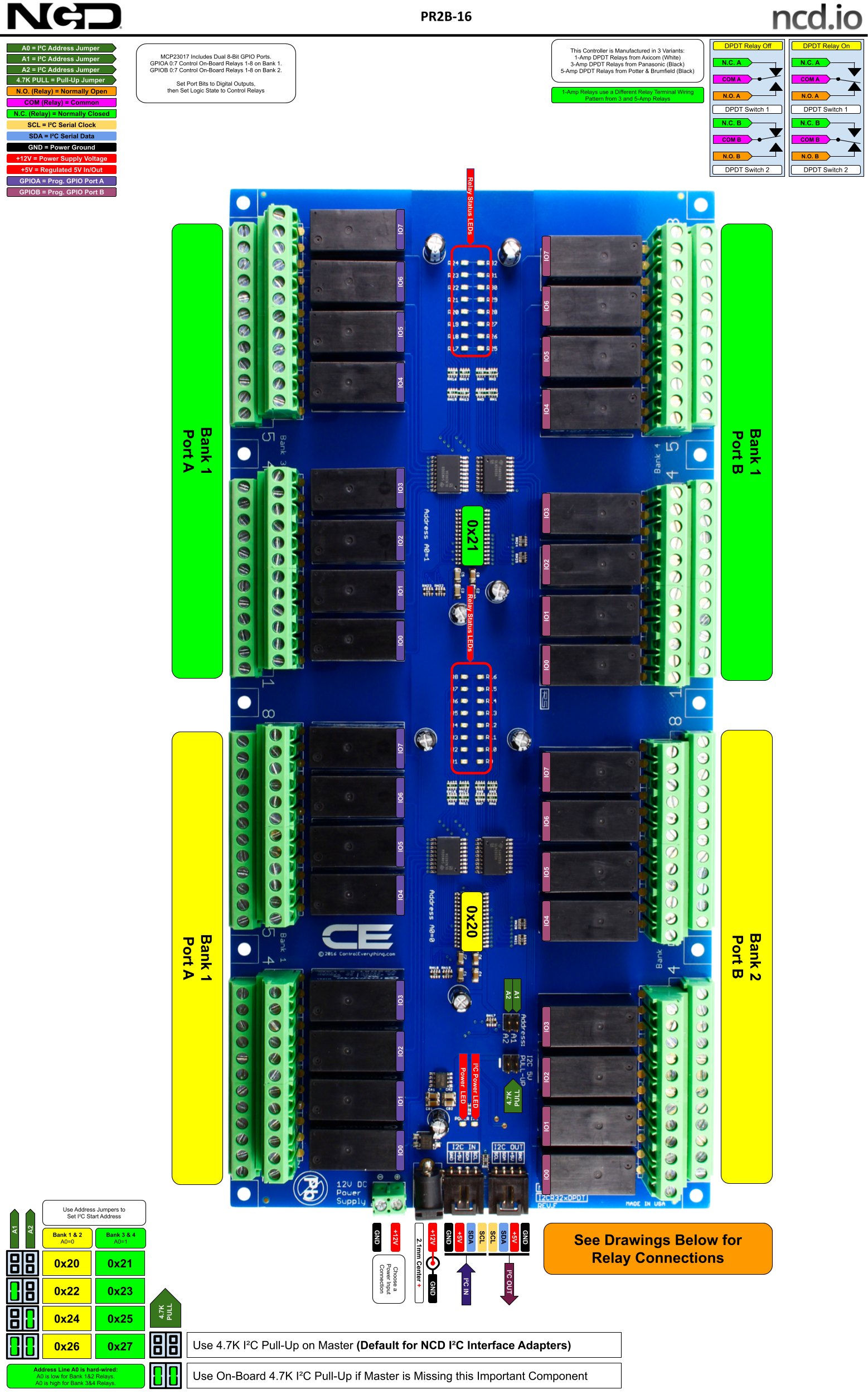

32채널 릴레이 컨트롤러의 뱅크별 단자 배치 구성도

활용 분야

PR2B-16을 사용하는⁣ 신호 전환 설비

  • 통신 경로 전환 — 32개 회선의 신호 경로를 릴레이마다 전환합니다.
  • 오디오 신호 분배 — 두 신호선을 릴레이 하나로 함께 전환합니다.
  • 체인 확장 — I²C 출력 포트로 센서와 전류 모니터를 이어 붙입니다.

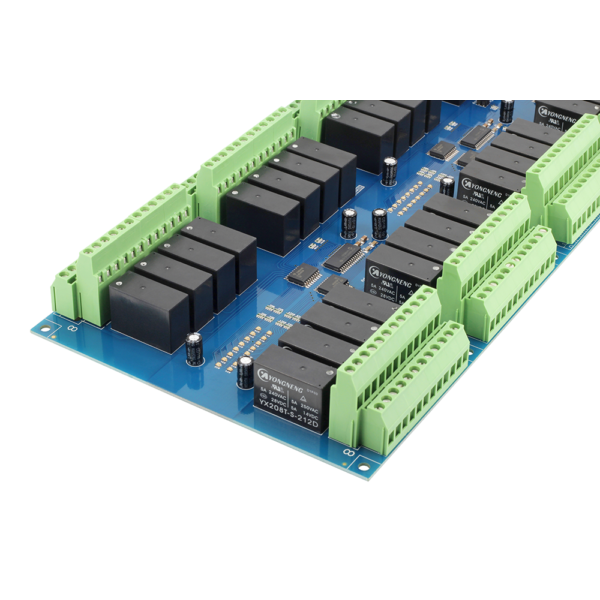

제품 상세 이미지

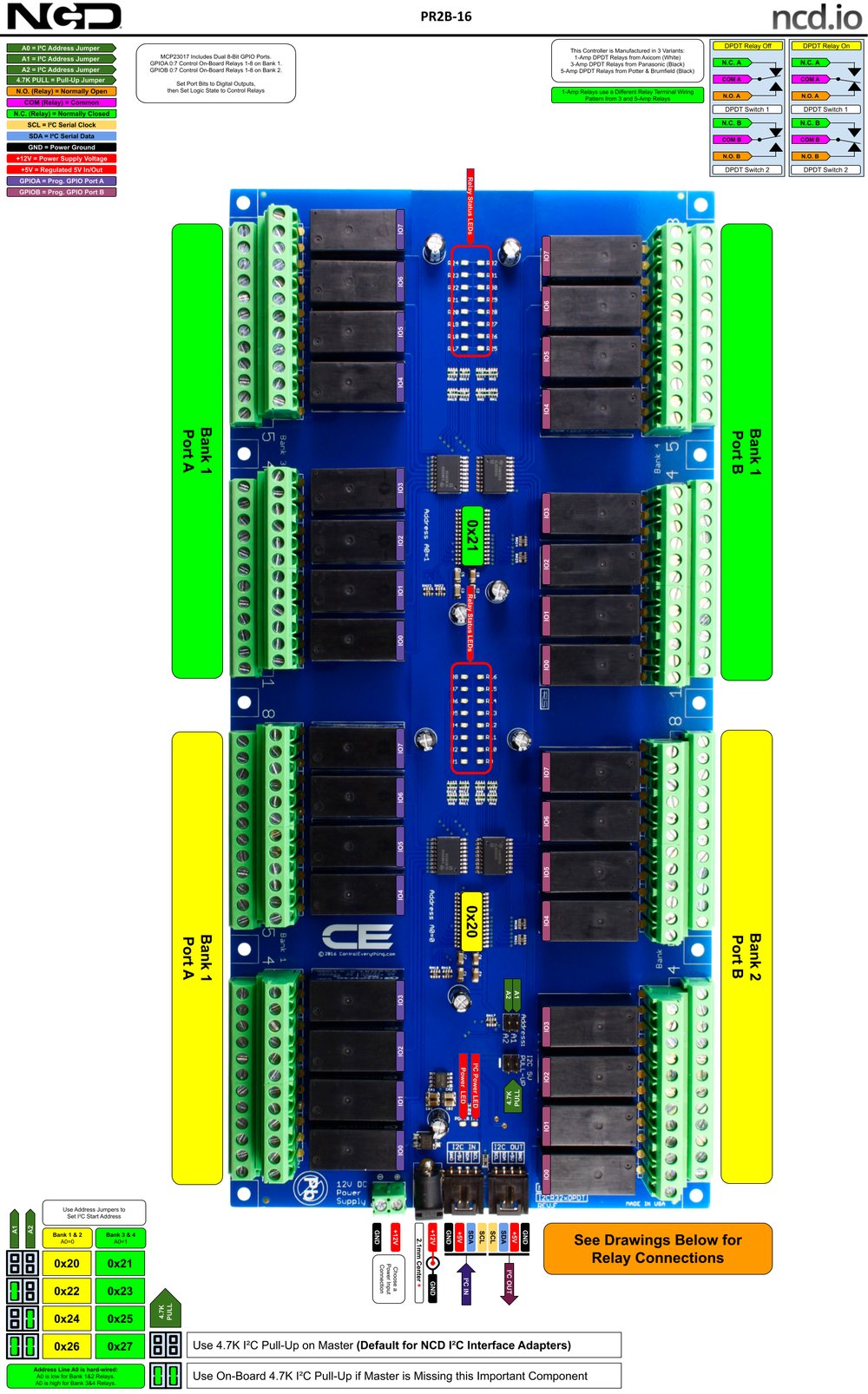

NCD I2C 인터페이스가있는 32 채널 DPDT 신호 릴레이 컨트롤러 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR2B-16과⁣ 같은 계열 모델

  • PR1-12 — 1채널 범용 SPDT 릴레이 구성입니다
  • PR15-3 — 1채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-12 — 릴레이 종류는 같고 1채널입니다
  • PR8-16 — 1채널 고전력 릴레이 구성입니다
  • PR1-11 — 2채널 범용 SPDT 릴레이 구성입니다
  • PR15-2 — 2채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-11 — 릴레이 종류는 같고 2채널입니다
  • PR8-15 — 2채널 고전력 릴레이 구성입니다
  • PR1-10 — 4채널 범용 SPDT 릴레이 구성입니다
  • PR15-1 — 4채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-10 — 릴레이 종류는 같고 4채널입니다
  • PR8-14 — 4채널 고전력 릴레이 구성입니다
  • PR8-20 — 4채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-13 — 8채널 범용 SPDT 릴레이 구성입니다
  • PR15-4 — 8채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-13 — 릴레이 종류는 같고 8채널입니다
  • PR8-17 — 8채널 고전력 릴레이 구성입니다
  • PR8-24 — 8채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-14 — 16채널 범용 SPDT 릴레이 구성입니다
  • PR2B-14 — 릴레이 종류는 같고 16채널입니다
  • PR8-18 — 16채널 고전력 릴레이 구성입니다
  • PR8-25 — 16채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-15 — 24채널 범용 SPDT 릴레이 구성입니다
  • PR15-6 — 24채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-15 — 릴레이 종류는 같고 24채널입니다
  • PR8-23 — 24채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-16 — 같은 32채널이며 릴레이가 범용 SPDT 릴레이입니다
  • PR15-7 — 같은 32채널이며 릴레이가 솔리드스테이트 릴레이(SSR)입니다
  • PR8-19 — 같은 32채널이며 릴레이가 고전력 릴레이입니다
  • PR8-26 — 같은 32채널이며 릴레이가 1 A SPDT 신호 릴레이입니다
