20 A·30 A 릴레이를⁣ I²C로 개폐

NCD PR8-16 1채널 고전력 I²C 릴레이 컨트롤러⁣ 채널 수 : 1⁣ 인터페이스 : I²C (nodeLynk 5 V)⁣ GPIO 칩 : MCP23008

견적 받기

NCD 한국 독점 공급 파트너

NCD PR8-16은 20 A SPDT 또는 30 A SPST 고전력 릴레이 1개와 GPIO 7개를 갖춘 1채널 I²C 릴레이 컨트롤러(High-Power Relay Controller)입니다. 릴레이는 주문할 때 고르고, 선택한 릴레이에 따라 240 VAC에서 절대 최대 30 A까지 개폐합니다. (주)테솔이 국내에 공식 공급합니다.

큰 부하 하나를 마이크로컨트롤러나 PC에서 켜고 끄는 용도입니다. 릴레이 상태는 보드의 LED로 확인합니다.

최대 30 A

240 VAC 절대 최대

20 A SPDT

또는 30 A SPST

GPIO 7개

나사 단자 입출력

8개

한 버스 최대 장치

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

부하 한계

PR8-16 릴레이 선택과⁣ 부하 조건

20 A SPDT와 30 A SPST 중 하나를 주문할 때 지정합니다. 두 릴레이 모두 주로 저항성 부하용이며, 약한 유도 부하는 외부 유도 억제 커패시터를 함께 연결해야 합니다.

전원 계통도 확인하세요. 릴레이 접점은 큰 전류를 개폐하지만 보드 자체는 12 VDC로 구동하며, 허용 입력은 10~15 VDC입니다.

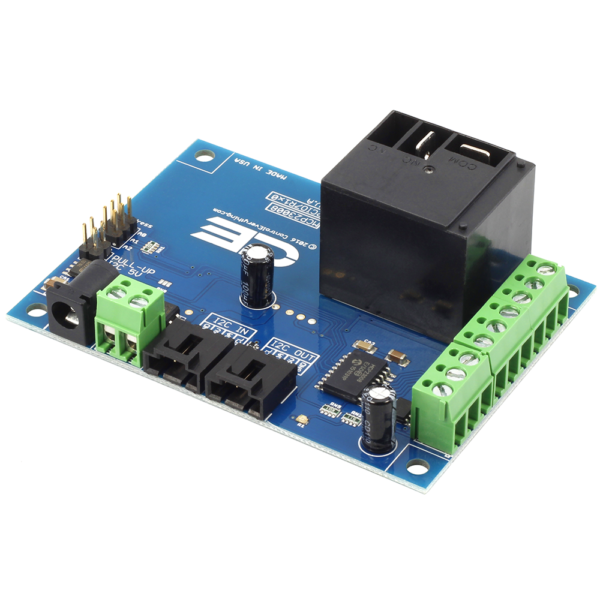

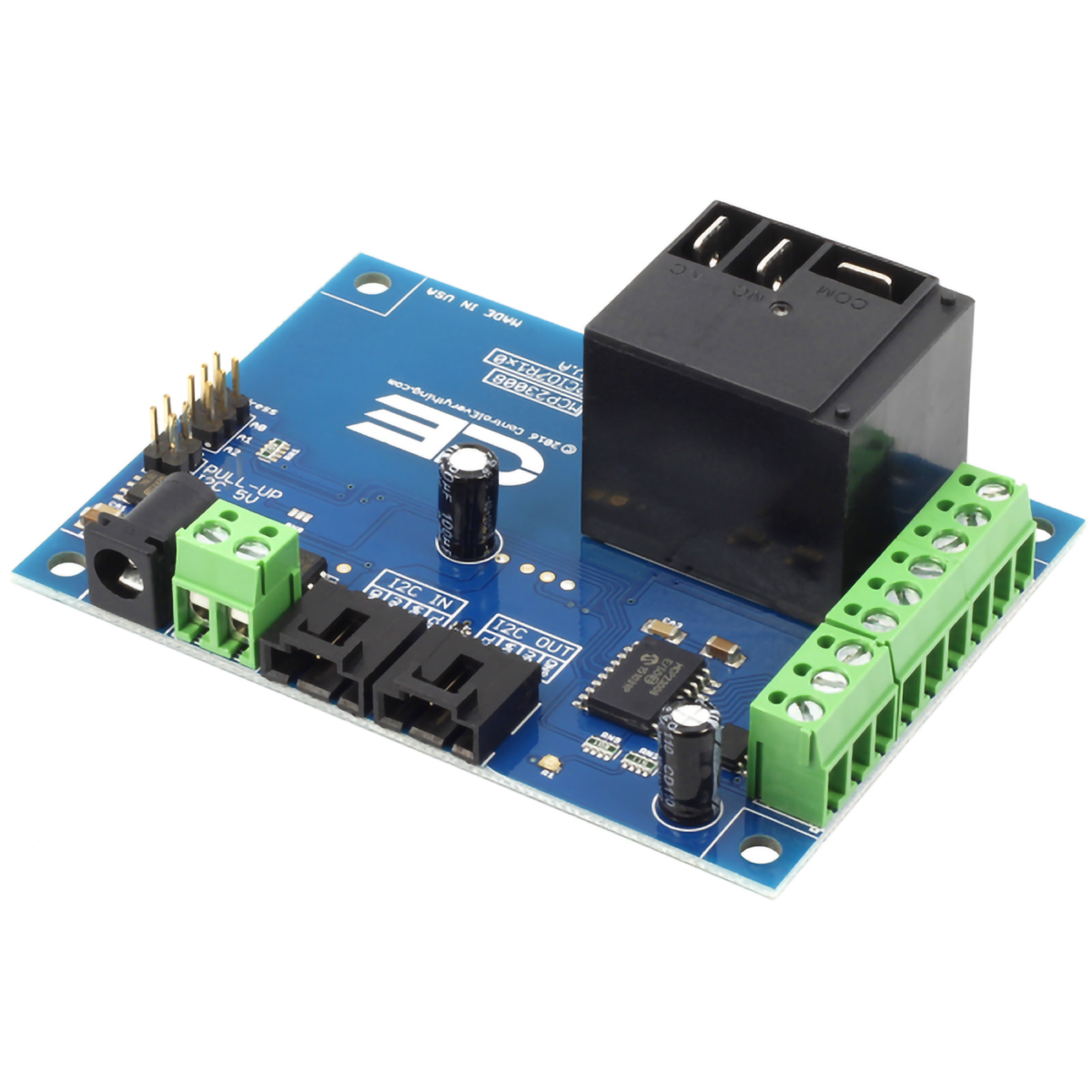

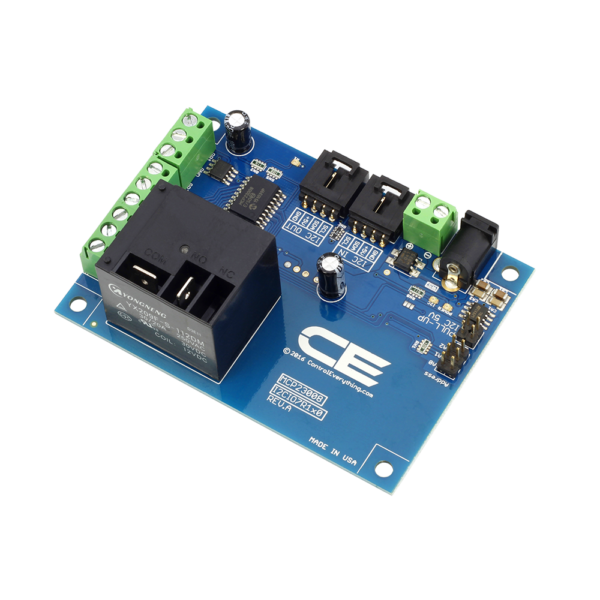

NCD 1 채널 고전력 릴레이 컨트롤러 + 7 GPIO (I2C 인터페이스 포함) - 릴레이와 핀 헤더가 보이는 컨트롤러를 정면에서 본 모습
릴레이와 핀 헤더가 보이는 컨트롤러를 정면에서 본 모습

사양

PR8-16 사양

항목사양
채널 수1
릴레이20 A SPDT 또는 30 A SPST (주문 때 선택)
최대 정격240 VAC에서 절대 최대 30 A (선택한 릴레이에 따름)
GPIO프로그래밍 가능한 디지털 입출력 7개 (나사 단자)
상태 표시릴레이 상태 LED
인터페이스I²C (nodeLynk 5 V)
GPIO 칩MCP23008
주소 지정점퍼 3개 · 최대 8개 장치
구동 전원12 VDC 정격 (10~15 VDC)
온도작동 -40~85 °C · 보관 -55~85 °C
습도0~70 % RH (비응축)
부속품6인치 4선 I²C 케이블

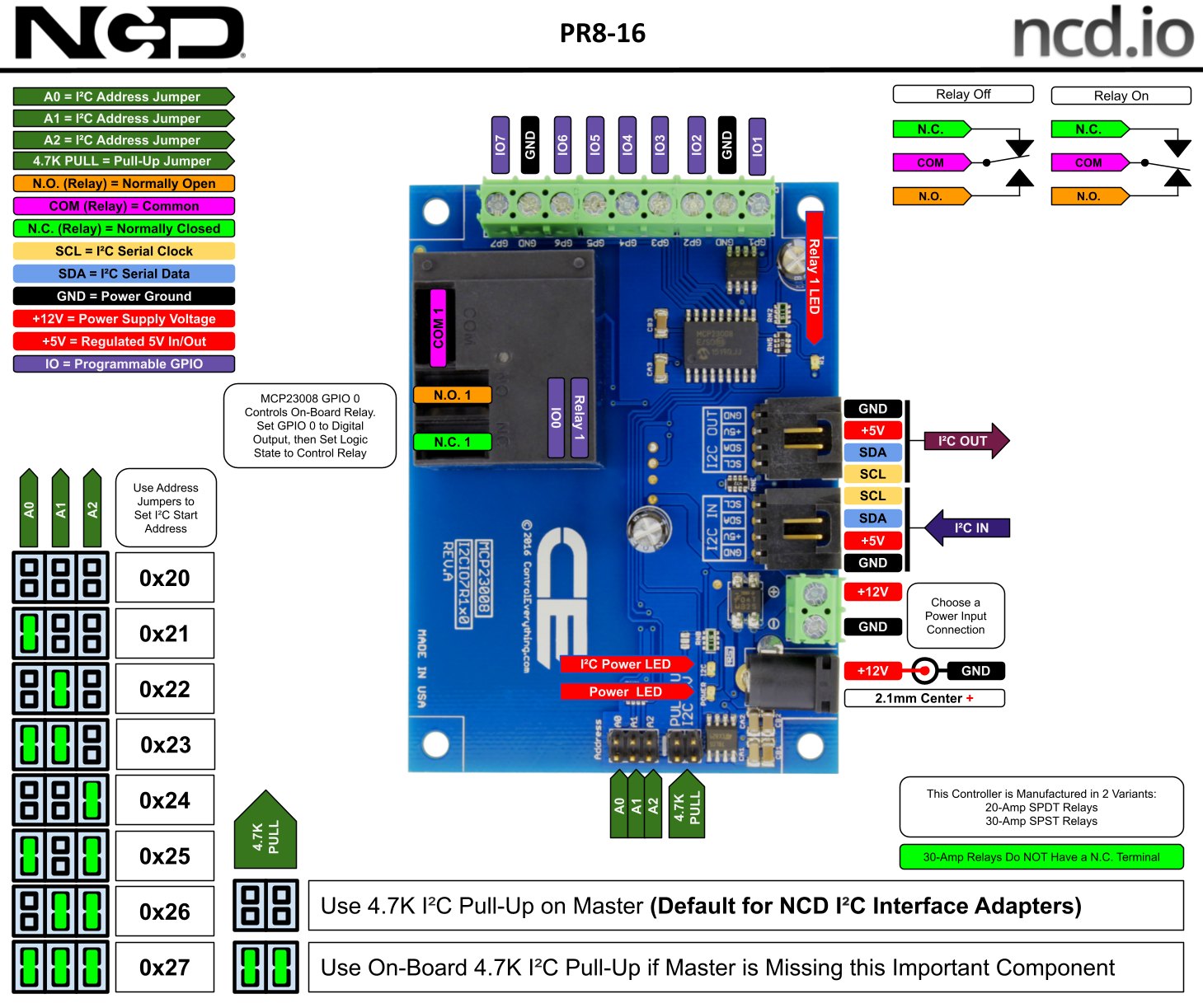

NCD 1 채널 고전력 릴레이 컨트롤러 + 7 GPIO (I2C 인터페이스 포함) - 릴레이 컨트롤러의 I2C 주소와 단자 설명도
릴레이 컨트롤러의 I2C 주소와 단자 설명도

체인 구성

채널을 늘릴 때의⁣ PR8-16 배선

채널이 부족하면 I²C 출력 포트에 다음 보드를 이어 붙입니다. 보드마다 주소 점퍼를 다르게 정해야 하며, 한 버스에는 최대 8개 장치를 연결합니다.

마스터 보드와는 nodeLynk 마스터 어댑터로 연결합니다. 5 V I²C 버스와 12 VDC 전원은 별개 계통입니다.

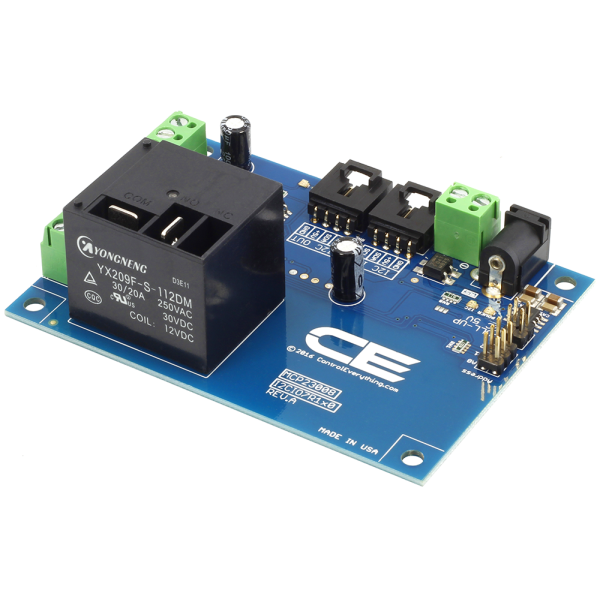

NCD 1 채널 고전력 릴레이 컨트롤러 + 7 GPIO (I2C 인터페이스 포함) - 릴레이 하나와 단자대, 전원 잭이 있는 컨트롤러 기판
릴레이 하나와 단자대, 전원 잭이 있는 컨트롤러 기판

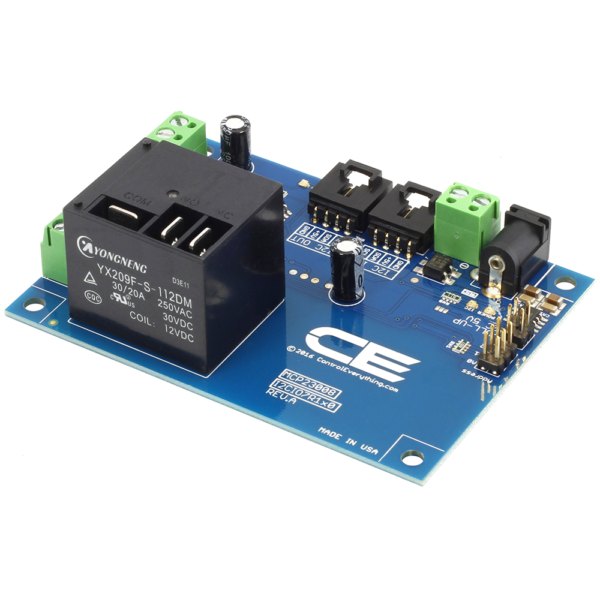

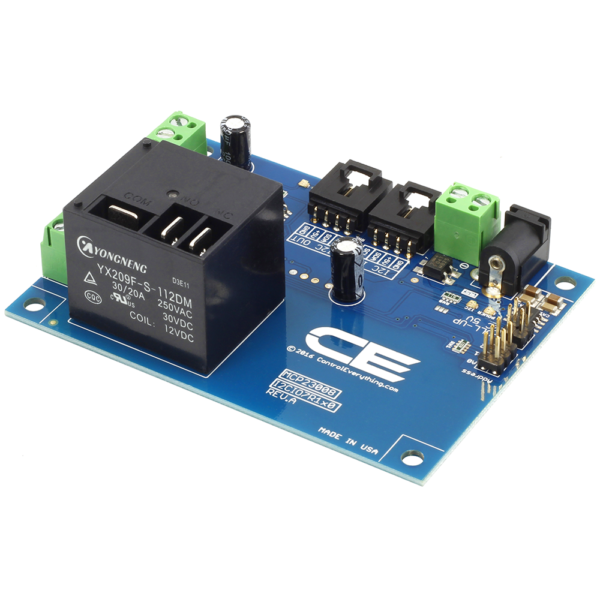

NCD 1 채널 고전력 릴레이 컨트롤러 + 7 GPIO (I2C 인터페이스 포함) - 대형 릴레이와 I2C 커넥터가 보이는 컨트롤러 기판
대형 릴레이와 I2C 커넥터가 보이는 컨트롤러 기판

활용 분야

큰 부하를⁣ 제어하는 현장

  • 히터와 조명 — 저항성 부하를 정해진 조건에서 켜고 끕니다.
  • IoT 기기 — Raspberry Pi 같은 보드로 설비 하나를 제어합니다.
  • PC 제어 장치 — USB-I²C 모듈로 PC에서 개폐합니다.

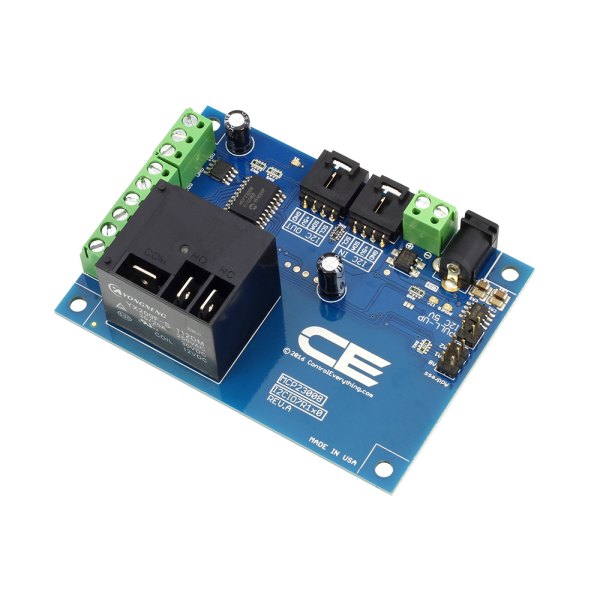

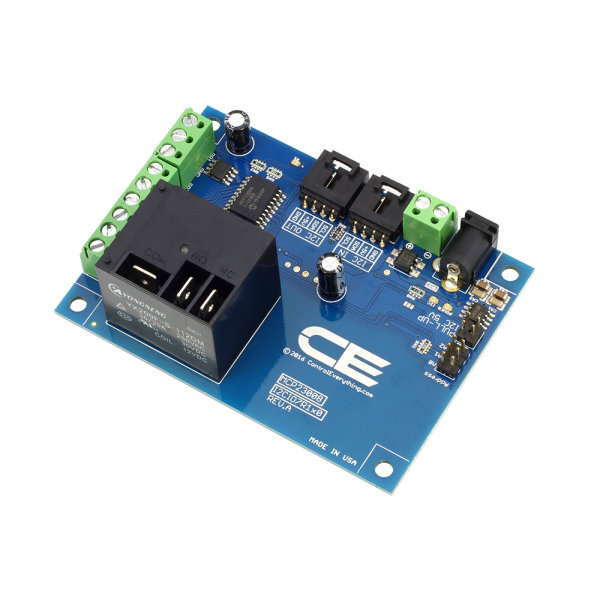

NCD 1 채널 고전력 릴레이 컨트롤러 + 7 GPIO (I2C 인터페이스 포함) - 릴레이와 녹색 단자대가 보이는 컨트롤러 기판 모습
릴레이와 녹색 단자대가 보이는 컨트롤러 기판 모습

제품 상세 이미지

NCD 1 채널 고전력 릴레이 컨트롤러 + 7 GPIO (I2C 인터페이스 포함) 상세 이미지 1
NCD 1 채널 고전력 릴레이 컨트롤러 + 7 GPIO (I2C 인터페이스 포함) 상세 이미지 2

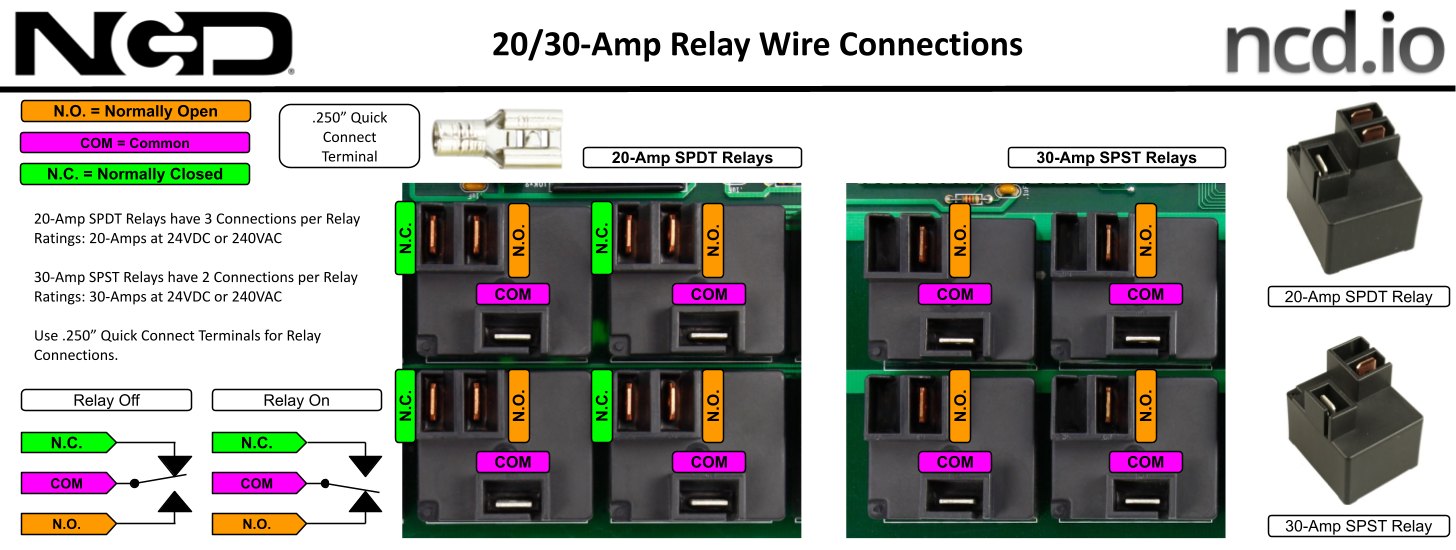

NCD 1 채널 고전력 릴레이 컨트롤러 + 7 GPIO (I2C 인터페이스 포함) - 20/30A 릴레이의 배선 연결 구성도
20/30A 릴레이의 배선 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR8-16과⁣ 같은 계열 모델

  • PR1-12 — 같은 1채널이며 릴레이가 범용 SPDT 릴레이입니다
  • PR15-3 — 같은 1채널이며 릴레이가 솔리드스테이트 릴레이(SSR)입니다
  • PR2B-12 — 같은 1채널이며 릴레이가 DPDT 신호 릴레이입니다
  • PR1-11 — 2채널 범용 SPDT 릴레이 구성입니다
  • PR15-2 — 2채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-11 — 2채널 DPDT 신호 릴레이 구성입니다
  • PR8-15 — 릴레이 종류는 같고 2채널입니다
  • PR1-10 — 4채널 범용 SPDT 릴레이 구성입니다
  • PR15-1 — 4채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-10 — 4채널 DPDT 신호 릴레이 구성입니다
  • PR8-14 — 릴레이 종류는 같고 4채널입니다
  • PR8-20 — 4채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-13 — 8채널 범용 SPDT 릴레이 구성입니다
  • PR15-4 — 8채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-13 — 8채널 DPDT 신호 릴레이 구성입니다
  • PR8-17 — 릴레이 종류는 같고 8채널입니다
  • PR8-24 — 8채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-14 — 16채널 범용 SPDT 릴레이 구성입니다
  • PR2B-14 — 16채널 DPDT 신호 릴레이 구성입니다
  • PR8-18 — 릴레이 종류는 같고 16채널입니다
  • PR8-25 — 16채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-15 — 24채널 범용 SPDT 릴레이 구성입니다
  • PR15-6 — 24채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-15 — 24채널 DPDT 신호 릴레이 구성입니다
  • PR8-23 — 24채널 1 A SPDT 신호 릴레이 구성입니다
  • PR1-16 — 32채널 범용 SPDT 릴레이 구성입니다
  • PR15-7 — 32채널 솔리드스테이트 릴레이(SSR) 구성입니다
  • PR2B-16 — 32채널 DPDT 신호 릴레이 구성입니다
  • PR8-19 — 릴레이 종류는 같고 32채널입니다
  • PR8-26 — 32채널 1 A SPDT 신호 릴레이 구성입니다
