저전력 신호 4계통을⁣ 릴레이로 전환

NCD PR8-20 4채널 1 A SPDT 신호 릴레이 컨트롤러⁣ 채널 수 : 4⁣ 릴레이 단자 : 릴레이당 3개 · 14 AWG 전선⁣ GPIO : 프로그래밍 가능한 디지털 입출력 4개

견적 받기

NCD 한국 독점 공급 파트너

NCD PR8-20은 12 VDC에서 최대 1 A를 개폐하는 SPDT 릴레이 4개와 디지털 입출력(GPIO) 4개를 갖춘 4채널 1 A SPDT 신호 릴레이 컨트롤러(Signal Relay Controller)입니다. 접점 사이 온저항이 낮은 Omron 릴레이를 탑재해 저전력 신호 전환에 알맞습니다. (주)테솔이 국내에 공식 공급합니다.

릴레이마다 SPDT 접속 단자 3개가 나오고 14 AWG 전선까지 결선합니다. 제어 칩은 MCP23008입니다.

4채널

1 A SPDT 신호 릴레이

1 A

12 VDC 기준

GPIO 4개

나사 단자

14 AWG

릴레이 단자 전선

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

신호 전환 조건

PR8-20 신호 릴레이의⁣ 정격과 부하 성격

이 릴레이는 저항성 또는 약한 용량성 저전력 신호를 대상으로 하며, 통신과 저전력 오디오 스위칭이 대표 용도입니다. 정격이 12 VDC에서 최대 1 A인 신호용 릴레이이므로 220 V 상용 전원 회로에는 연결하지 마세요.

전원은 옵션 전원 공급장치 또는 12 VDC 직결 중에서 고르고, 플러그형 커넥터를 추가할지도 주문할 때 정합니다.

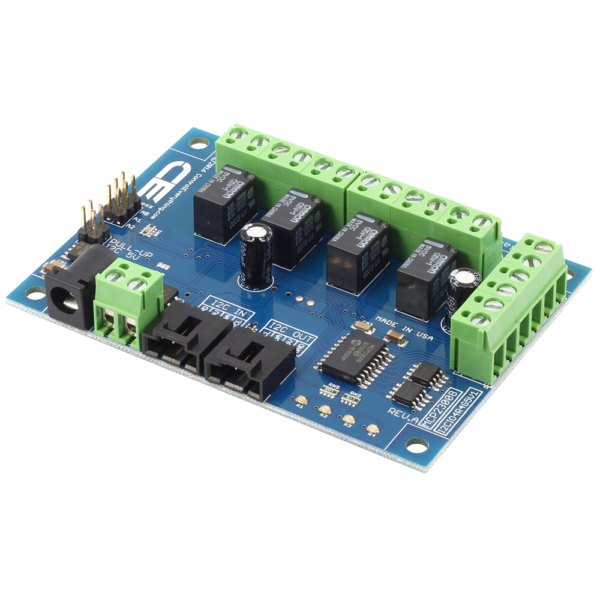

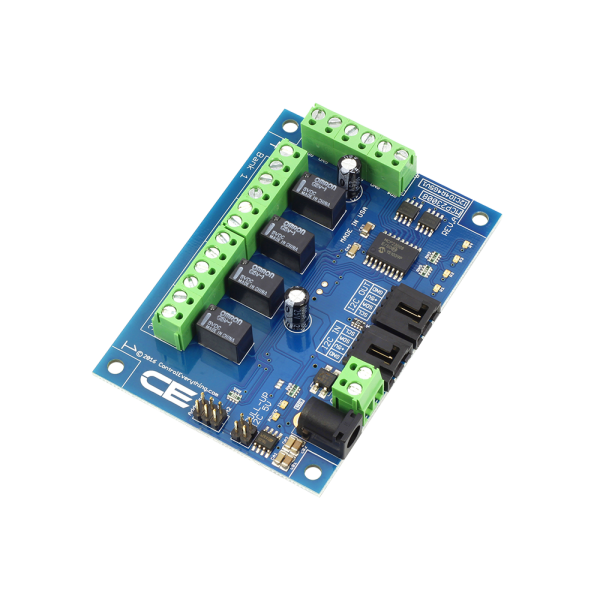

NCD 4 채널 1Amp SPDT 신호 릴레이 컨트롤러 + 4 GPIO (I2C 인터페이스 포함) - 신호 릴레이와 녹색 단자대, 전원 잭이 있는 컨트롤러
신호 릴레이와 녹색 단자대, 전원 잭이 있는 컨트롤러

GPIO 4개

릴레이 외 입출력과⁣ 상태 LED

릴레이 4개 외에 프로그래밍 가능한 디지털 입출력 4개가 나사 단자로 나옵니다. 접점 폐쇄 감지와 외부 TTL 회로 감시에 사용하고, 릴레이 상태는 채널별 LED로 확인합니다.

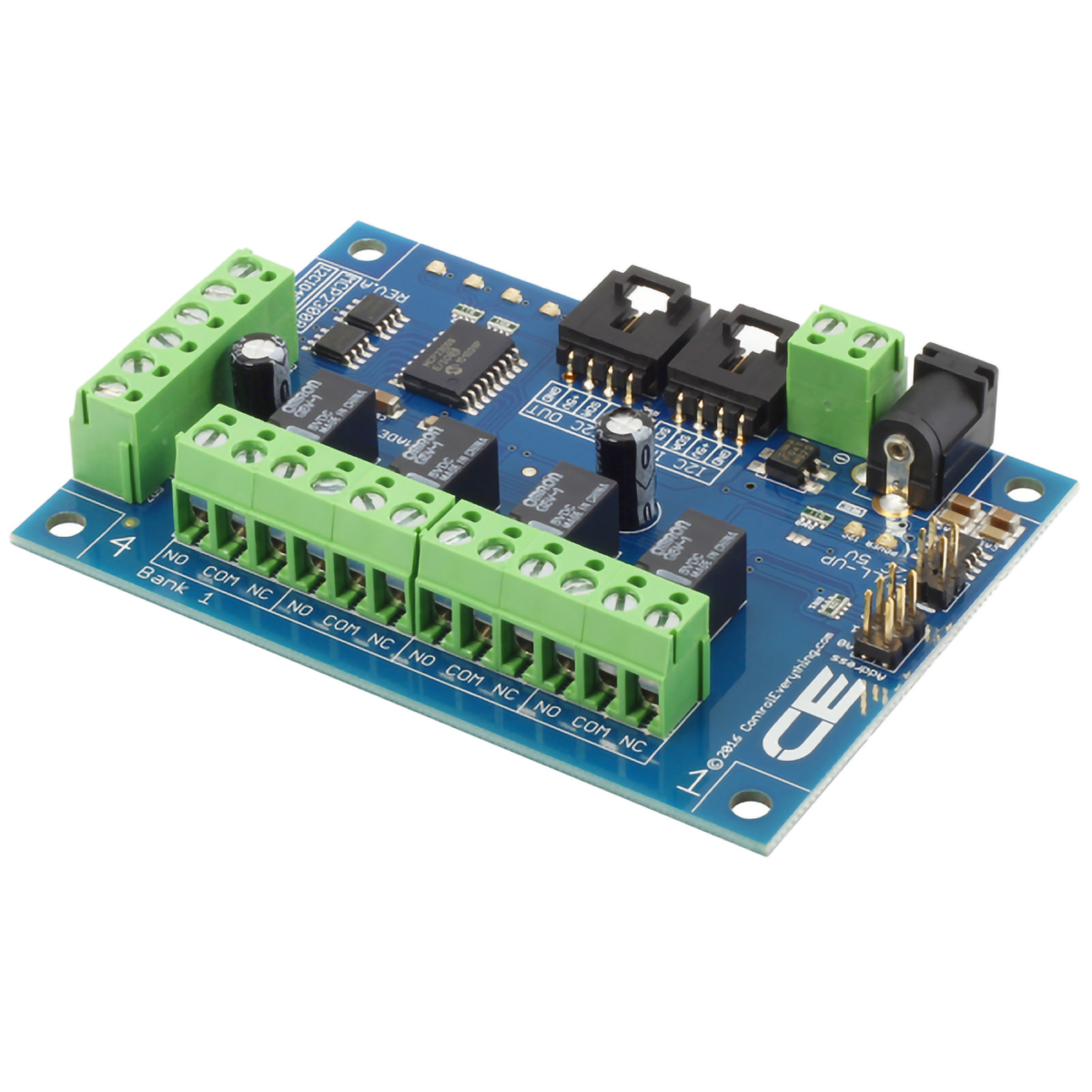

NCD 4 채널 1Amp SPDT 신호 릴레이 컨트롤러 + 4 GPIO (I2C 인터페이스 포함) - 양쪽에 단자대가 늘어선 릴레이 컨트롤러 기판
양쪽에 단자대가 늘어선 릴레이 컨트롤러 기판

사양

PR8-20 사양

항목사양
채널 수4
릴레이SPDT 신호 릴레이 (Omron) · 최대 1 A, 12 VDC
릴레이 단자릴레이당 3개 · 14 AWG 전선
부하 성격저항성 또는 약한 용량성 저전력 신호
GPIO프로그래밍 가능한 디지털 입출력 4개
제어 칩MCP23008
주소 점퍼3개 (한 버스 8대까지)
주문 옵션플러그형 커넥터 추가 또는 없음
통신I²C (nodeLynk 5 V, 4핀)
확장 포트I²C 출력, 다음 보드 연결용
전원12 VDC (옵션 전원 공급장치 또는 나사 단자 결선)
작동 전압 범위10~15 VDC
작동 온도-40 ~ 85 °C
보관 온도 범위-55 ~ 85 °C
작동 습도0 ~ 70 % RH (비응축)
기본 포함 케이블4선 I²C 케이블 (6인치)

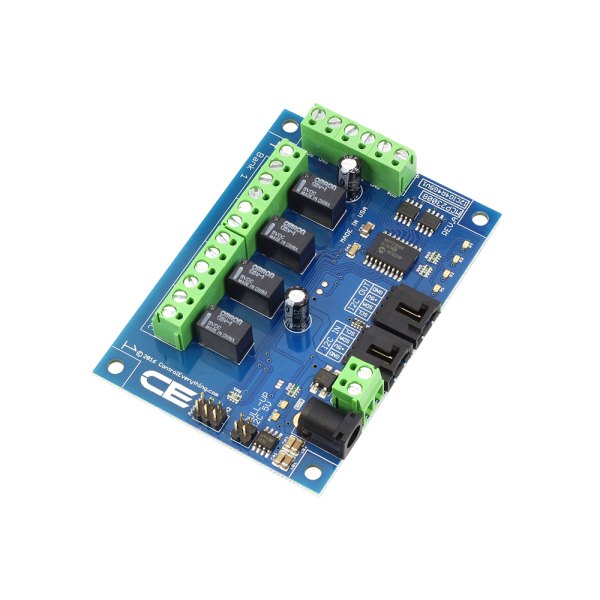

NCD 4 채널 1Amp SPDT 신호 릴레이 컨트롤러 + 4 GPIO (I2C 인터페이스 포함) - 릴레이 네 개와 단자대가 보이는 컨트롤러 기판 모습
릴레이 네 개와 단자대가 보이는 컨트롤러 기판 모습

버스 연결

주소 점퍼 3개로⁣ 구분하는 PR8-20

I²C 출력 포트로 다음 장치를 이어 붙이고, 주소 점퍼 3개로 같은 버스의 보드를 구분합니다. 한 버스에는 최대 8대까지 둘 수 있으며 마스터 보드에는 nodeLynk 마스터 어댑터로 연결합니다.

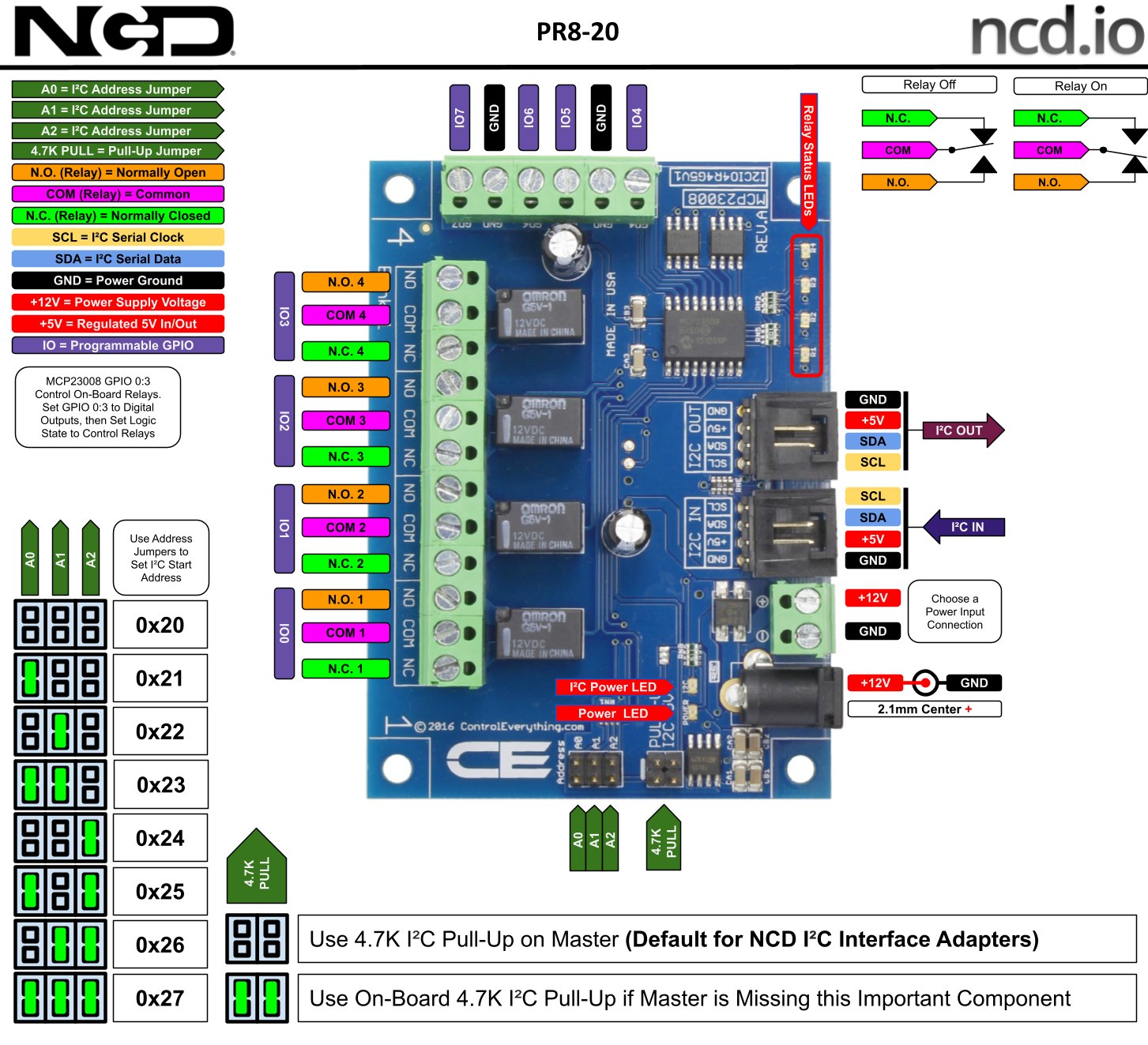

NCD 4 채널 1Amp SPDT 신호 릴레이 컨트롤러 + 4 GPIO (I2C 인터페이스 포함) - 4채널 릴레이 컨트롤러의 단자 배치와 I2C 주소 구성도
4채널 릴레이 컨트롤러의 단자 배치와 I2C 주소 구성도

활용 분야

1 A 신호 릴레이가⁣ 맞는 자리

  • 통신 장비 — 저전력 신호선 4계통을 개폐합니다.
  • 저전력 오디오 — 신호 경로를 릴레이로 바꿉니다.
  • 센서 노드 확장 — 센서 장치에 신호용 릴레이 출력 4개를 더합니다.

제품 상세 이미지

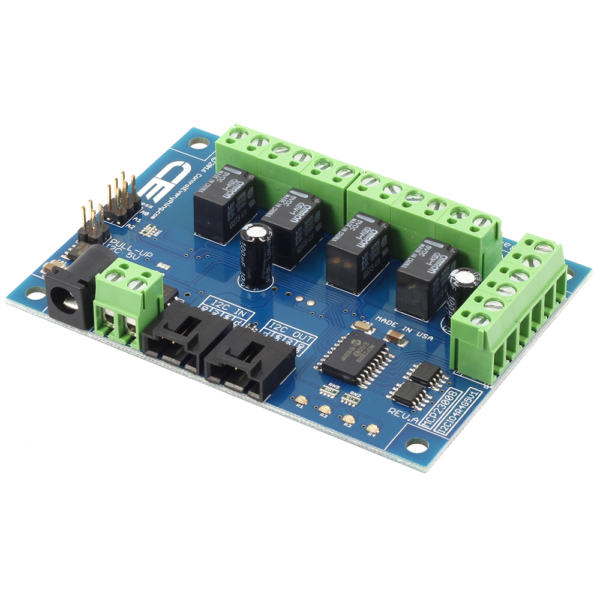

NCD 4 채널 1Amp SPDT 신호 릴레이 컨트롤러 + 4 GPIO (I2C 인터페이스 포함) 상세 이미지 1

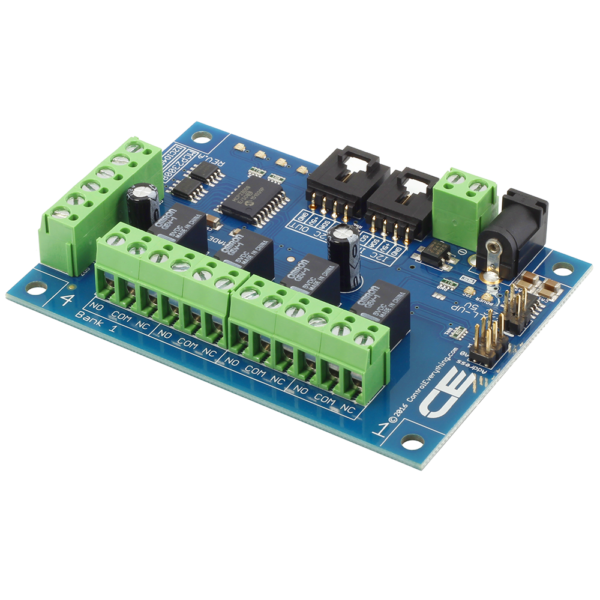

NCD 4 채널 1Amp SPDT 신호 릴레이 컨트롤러 + 4 GPIO (I2C 인터페이스 포함) 상세 이미지 2

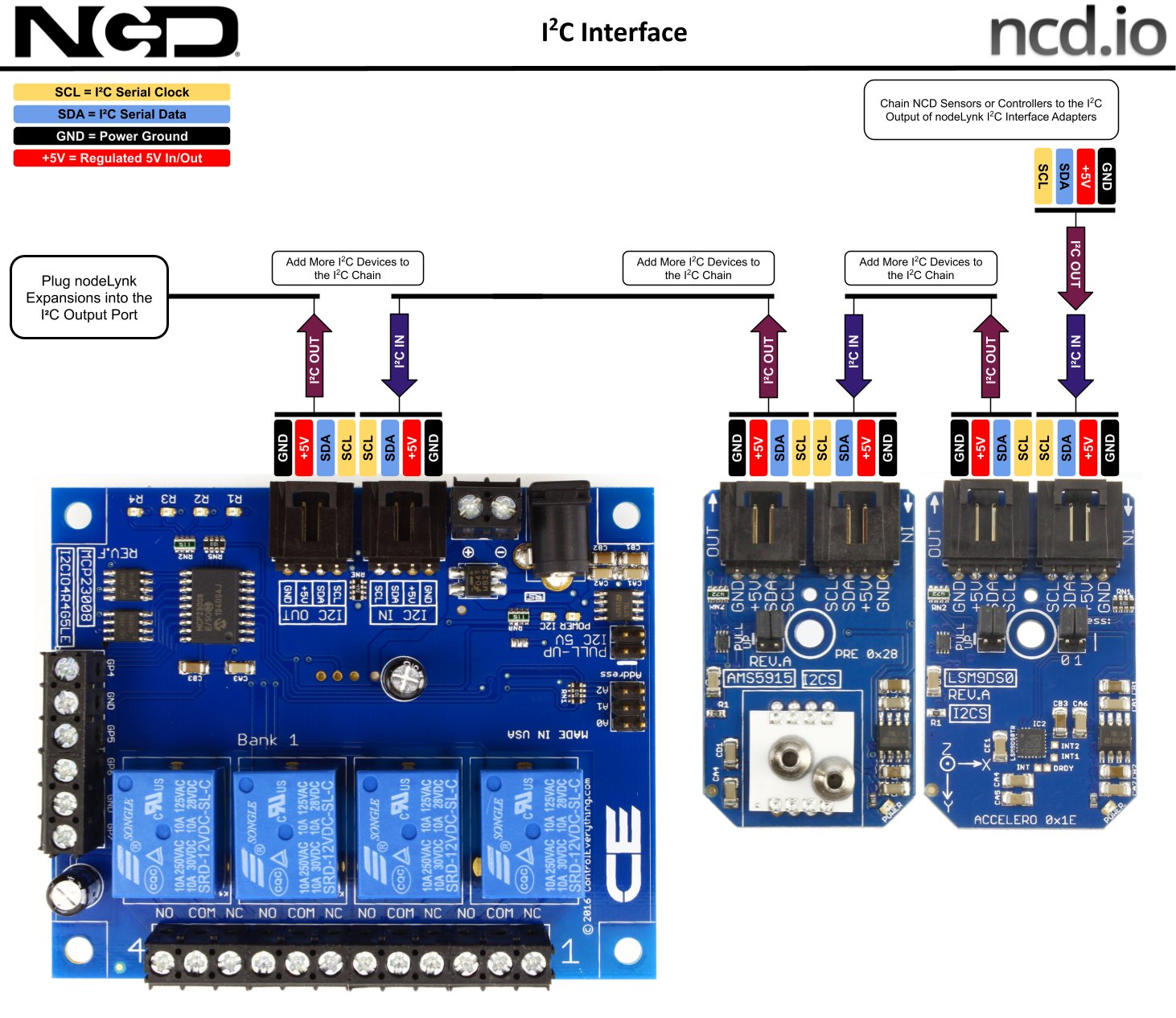

NCD 4 채널 1Amp SPDT 신호 릴레이 컨트롤러 + 4 GPIO (I2C 인터페이스 포함) - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR8-20와⁣ 같은 계열 모델

  • PR1-12 — 1채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-3 — 1채널 SSR 구성입니다
  • PR2B-12 — 1채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-16 — 1채널에 고전력 릴레이를 단 구성입니다
  • PR1-11 — 2채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-2 — 2채널 SSR 구성입니다
  • PR2B-11 — 2채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-15 — 2채널에 고전력 릴레이를 단 구성입니다
  • PR1-10 — 4채널은 같고 릴레이만 범용 SPDT 릴레이로 바뀝니다
  • PR15-1 — 4채널은 같고 릴레이만 솔리드스테이트 릴레이(SSR)로 바뀝니다
  • PR2B-10 — 4채널은 같고 릴레이만 DPDT 신호 릴레이로 바뀝니다
  • PR8-14 — 4채널은 같고 릴레이만 고전력 릴레이로 바뀝니다
  • PR1-13 — 8채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-4 — 8채널 SSR 구성입니다
  • PR2B-13 — 8채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-17 — 8채널에 고전력 릴레이를 단 구성입니다
  • PR8-24 — 1 A SPDT 신호 릴레이 구성에서 채널만 8개로 달라집니다
  • PR1-14 — 16채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR2B-14 — 16채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-18 — 16채널에 고전력 릴레이를 단 구성입니다
  • PR8-25 — 1 A SPDT 신호 릴레이 구성에서 채널만 16개로 달라집니다
  • PR1-15 — 24채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-6 — 24채널 SSR 구성입니다
  • PR2B-15 — 24채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-23 — 1 A SPDT 신호 릴레이 구성에서 채널만 24개로 달라집니다
  • PR1-16 — 32채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-7 — 32채널 SSR 구성입니다
  • PR2B-16 — 32채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-19 — 32채널에 고전력 릴레이를 단 구성입니다
  • PR8-26 — 1 A SPDT 신호 릴레이 구성에서 채널만 32개로 달라집니다
