NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러

MODEL
I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러
브랜드
NCD
제품문의 구매하기

4핀 커넥터 하나로 이어
릴레이를 제어하는 I²C 컨트롤러

NCD nodeLynk I²C 릴레이 컨트롤러

견적 받기

NCD 국내 정식 공급 파트너

NCD I²C 릴레이 컨트롤러(nodeLynk 계열 I²C 릴레이 보드)는 4핀 I²C 커넥터 하나로 Arduino, Raspberry Pi, Onion, PyCom 같은 마스터 보드에 연결해 1~32채널 릴레이를 제어합니다. 한 버스에 최대 8개 장치를 이어 채널을 늘립니다.

주소 점퍼로 장치를 구분하고, 5 V 표준 I²C라 긴 케이블 전송에 알맞습니다. 6인치 4선 I²C 케이블이 기본 포함되어 배선 준비가 줄어듭니다. 릴레이 종류는 범용, 고전력, 신호, 솔리드스테이트 가운데 고를 수 있으며, 이 제품은 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

특징

체인 확장과
접점 입력 지원

핵심 특징현장에서 달라지는 점
4핀 I²C 연결커넥터 하나로 마스터 보드와 연결되어 배선 실수가 줄어듭니다.
주소 점퍼같은 버스에 여러 장치를 두어도 점퍼 설정만으로 주소가 나뉩니다.
I²C 출력 체인릴레이 보드, 센서, 전류 모니터를 한 줄로 이어 호스트 핀을 아낍니다.
GPIO 입출력디지털 입출력 핀이 접점 입력을 감지하므로 릴레이 제어와 상태 확인을 한 보드에서 처리합니다.
상태 LED릴레이마다 켜짐과 꺼짐이 표시되어 현장에서 동작을 바로 확인합니다.
키 포브 확장 옵션무선 키 포브를 더하면 떨어진 곳에서도 릴레이를 원격으로 조작할 수 있습니다.

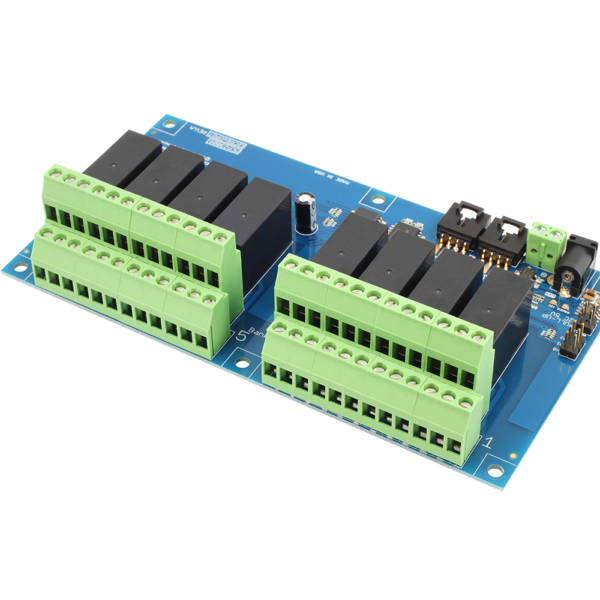

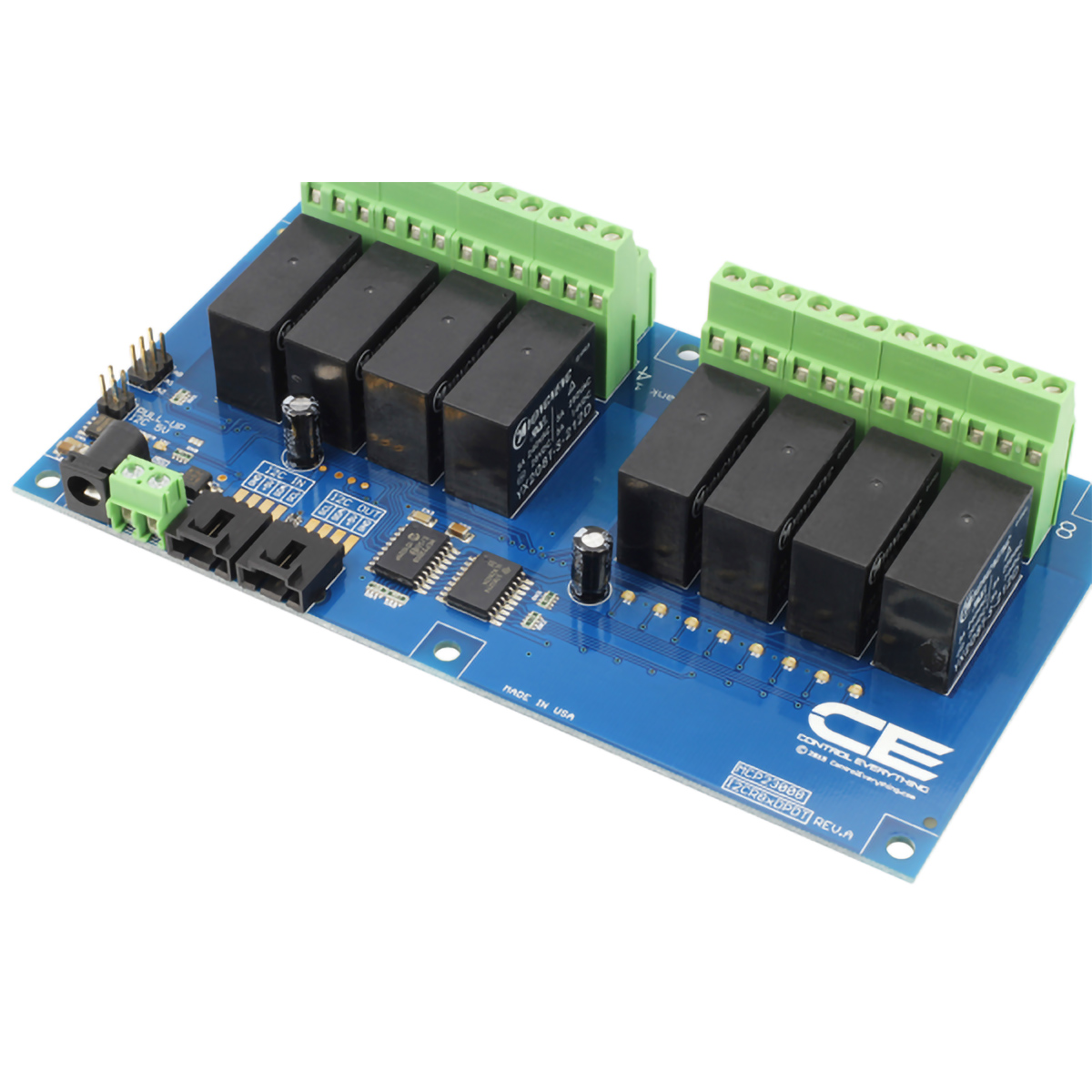

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 - 릴레이 8개와 녹색 단자대가 있는 신호 릴레이 컨트롤러
릴레이 8개와 녹색 단자대가 있는 신호 릴레이 컨트롤러

연결 설계

마스터 연결과
주소 지정 방식

nodeLynk 장치를 마스터 보드에 연결하려면 nodeLynk 마스터 어댑터가 필요하며, 보드별 어댑터 구성은 주문 전에 확인하세요. 채널이 부족하면 I²C 출력 포트에 다음 릴레이 보드를 이어 연결하고, 각 보드의 주소 점퍼를 서로 다르게 설정해 한 버스에서 구분합니다. 5 V I²C 버스와 12 VDC 구동 전원은 별개 계통이므로 배선할 때 혼동하지 않도록 주의하세요.

USB-I²C 모듈로 PC 제어

USB-I²C 인터페이스 모듈을 거치면 Windows 8/10 PC가 마스터가 되어 릴레이를 직접 제어합니다. 마이크로컨트롤러 보드 없이 시험 설비나 검사 장비의 전원 순서를 PC 프로그램으로 구성할 때 알맞습니다.

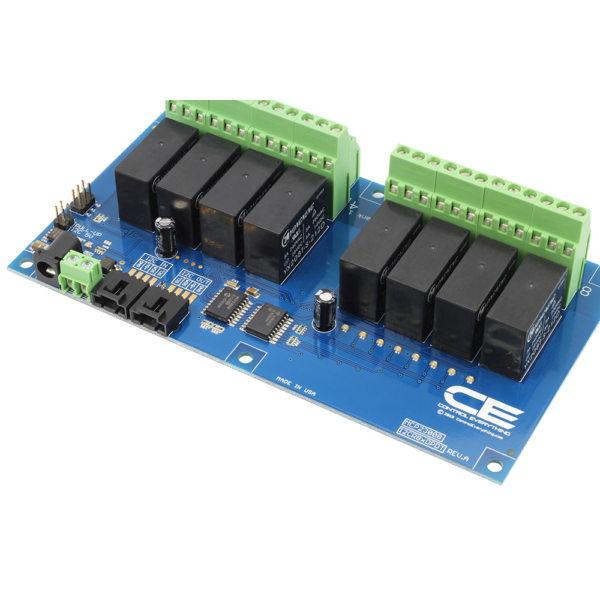

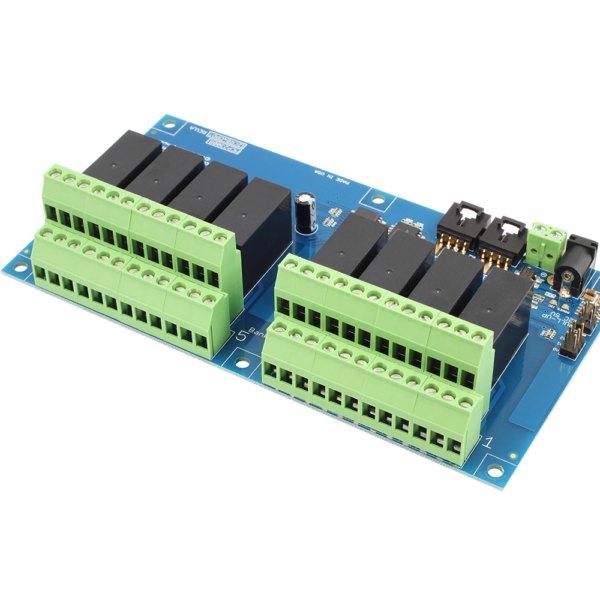

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 - 양쪽 단자대와 릴레이가 보이는 컨트롤러 기판
양쪽 단자대와 릴레이가 보이는 컨트롤러 기판

부하 설계

릴레이 종류와
전압·전류 한계

고전력형은 20 A SPDT 또는 30 A SPST, 범용형은 5 A 또는 10 A SPDT이며 두 종류 모두 주로 저항성 부하용입니다. DPDT 신호형은 1 A, 3 A, 5 A 버전이 있고 1 A와 3 A는 최대 12 VDC의 저전력 신호 전환에 사용합니다. 1 A SPDT 신호 릴레이는 12 VDC 또는 120 VAC 기준이므로 국내 220 V 회로에는 연결하지 마세요. 모터 같은 유도 부하에는 외부 억제 커패시터를 함께 연결합니다.

전원은 대기 전류 35~200 mA에 동작 중인 릴레이 하나당 28~60 mA가 더해집니다. 32채널 보드의 릴레이를 모두 켜면 최대 2,120 mA가 필요하므로 12 VDC 공급장치는 이 값에 여유를 둔 용량으로 정하세요.

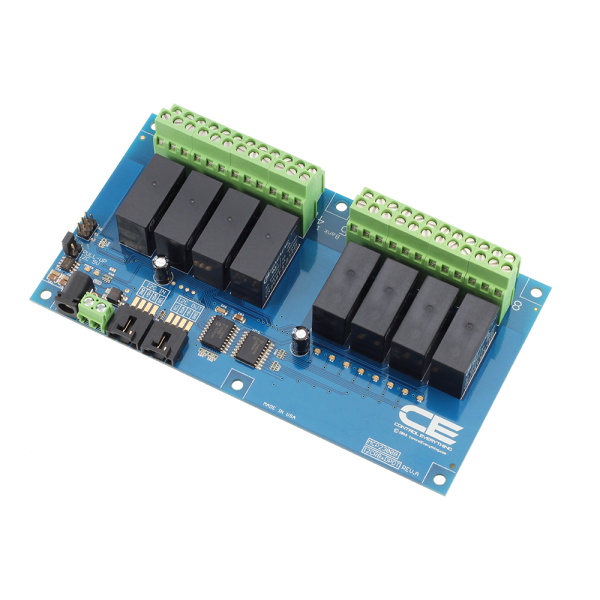

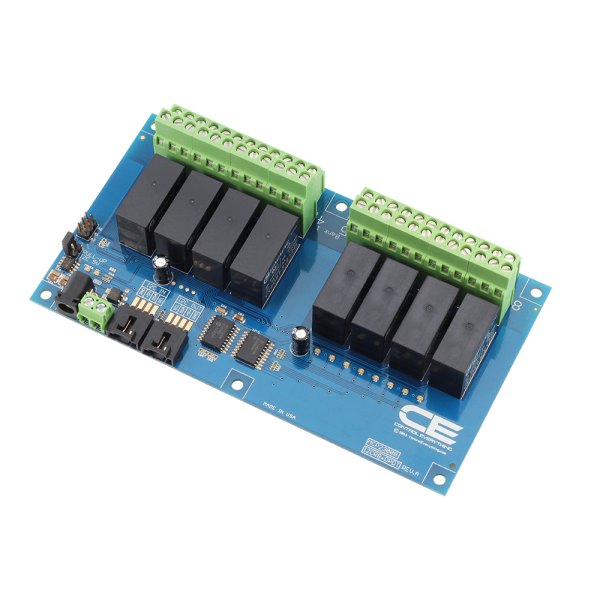

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 - 릴레이와 단자대를 다른 각도에서 본 컨트롤러 기판
릴레이와 단자대를 다른 각도에서 본 컨트롤러 기판

사양

31개 모델 구성과
공통 사양

모델명채널릴레이
PR1-121범용 SPDT · 5 A 또는 10 A
PR15-31솔리드스테이트 (SSR 별도 선택)
PR2B-121DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-161고전력 · 20 A SPDT 또는 30 A SPST
PR1-112범용 SPDT · 5 A 또는 10 A
PR15-22솔리드스테이트 (SSR 별도 선택)
PR2B-112DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-152고전력 · 20 A SPDT 또는 30 A SPST
PR1-104범용 SPDT · 5 A 또는 10 A
PR15-14솔리드스테이트 (SSR 별도 선택)
PR2B-104DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-144고전력 · 20 A SPDT 또는 30 A SPST
PR8-2041 A SPDT 신호 릴레이
PR1-138범용 SPDT · 5 A 또는 10 A
PR15-48솔리드스테이트 (SSR 별도 선택)
PR2B-138DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-178고전력 · 20 A SPDT 또는 30 A SPST
PR8-2481 A SPDT 신호 릴레이
PR1-1416범용 SPDT · 5 A 또는 10 A
PR2B-1416DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-1816고전력 · 20 A SPDT 또는 30 A SPST
PR8-25161 A SPDT 신호 릴레이
PR1-1524범용 SPDT · 5 A 또는 10 A
PR15-624솔리드스테이트 (SSR 별도 선택)
PR2B-1524DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-23241 A SPDT 신호 릴레이
PR1-1632범용 SPDT · 5 A 또는 10 A
PR15-732솔리드스테이트 (SSR 별도 선택)
PR2B-1632DPDT 신호 릴레이 · 1 · 3 · 5 A
PR8-1932고전력 · 20 A SPDT 또는 30 A SPST
PR8-26321 A SPDT 신호 릴레이

시리즈 공통 사양

항목사양
통신I2C (nodeLynk · 5 V I2C · 4핀 커넥터)
전원12 VDC (옵션 전원 또는 나사 단자) · I2C 버스 5 VDC
입출력프로그래밍 가능한 디지털 입출력 (GPIO)
고전력형 릴레이20 A SPDT 또는 30 A SPST, 최대 240 VAC(절대 최대) · 주로 저항성 부하 스위칭용
범용형 릴레이5 A 또는 10 A SPDT, 최대 240 VAC(절대 최대) · 주로 저항성 부하 스위칭용
DPDT 신호 릴레이1 · 3 · 5 A 버전 · 1 A와 3 A는 최대 12 VDC의 저전력 신호용
1 A SPDT 신호 릴레이최대 1 A, 12 VDC 또는 120 VAC (국내 220 V 회로 사용 불가)
솔리드스테이트형SSR은 보드에 포함되지 않음 (주문 때 선택)
작동 전압10~15 VDC (정격 12 VDC)
대기 전력 소비35~200 mA (활성 릴레이 없음)
릴레이 전력 소비릴레이당 28~60 mA
작동 온도-40~85 °C
보관 온도-55~85 °C
작동 습도0~70 % RH (비응축)
릴레이 동작·해제 시간15 ms · 10 ms (부품 등급)
기계식 릴레이 수명1,000만 회 (부품 등급)
전기 수명10만 회 (최대 부하, 부품 등급)
한 버스 최대 장치8개 (주소 점퍼 3개)
포함 케이블6인치(152 mm) 4선 I2C 케이블
정격 기준 조건12 VDC 동작, 21 °C 기준

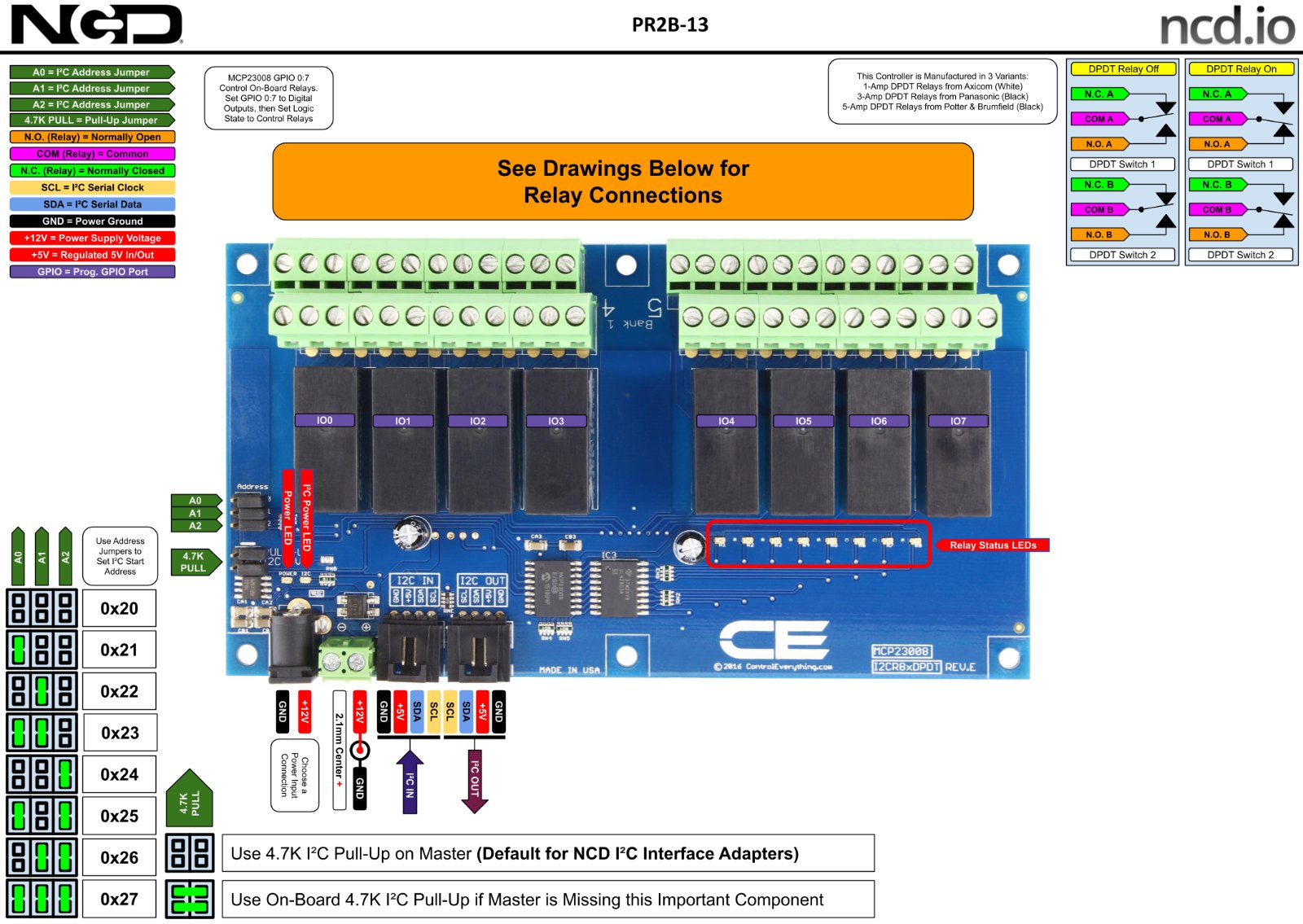

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 - 8채널 릴레이 컨트롤러의 릴레이 연결 구성도
8채널 릴레이 컨트롤러의 릴레이 연결 구성도

활용 분야

I²C 제어가
맞는 현장

  • 센서 노드 확장 — 센서가 달린 장치에 릴레이 출력을 더합니다.
  • PC 제어 장치 — USB-I²C 모듈로 PC에서 릴레이를 개폐합니다.
  • IoT 기기 — Arduino와 Raspberry Pi 같은 보드로 설비를 제어합니다.
  • 히터와 조명 — 저항성 부하를 정해진 조건에서 켜고 끕니다.

선택 가이드

채널 수와 부하에 맞는
보드 선택

이럴 때 (현장 조건)권장 구성선택 이유
보드 한 장으로 충분할 때1채널 모델 (PR1-12 등)채널 수가 적어 한 장으로 단순하게 구성합니다.
채널이 많이 필요할 때I²C 출력으로 보드 체인한 버스에 장치 8개까지 이어 채널을 늘립니다.
큰 부하를 직접 개폐할 때고전력형 (PR8 계열)20 A SPDT 또는 30 A SPST 릴레이를 탑재합니다.
저전력 신호를 전환할 때DPDT 신호형 (PR2B 계열)1 A, 3 A, 5 A 버전 가운데 고릅니다.
반도체 방식 스위칭이 필요할 때솔리드스테이트형 (PR15 계열)SSR은 주문 때 유형을 지정합니다.

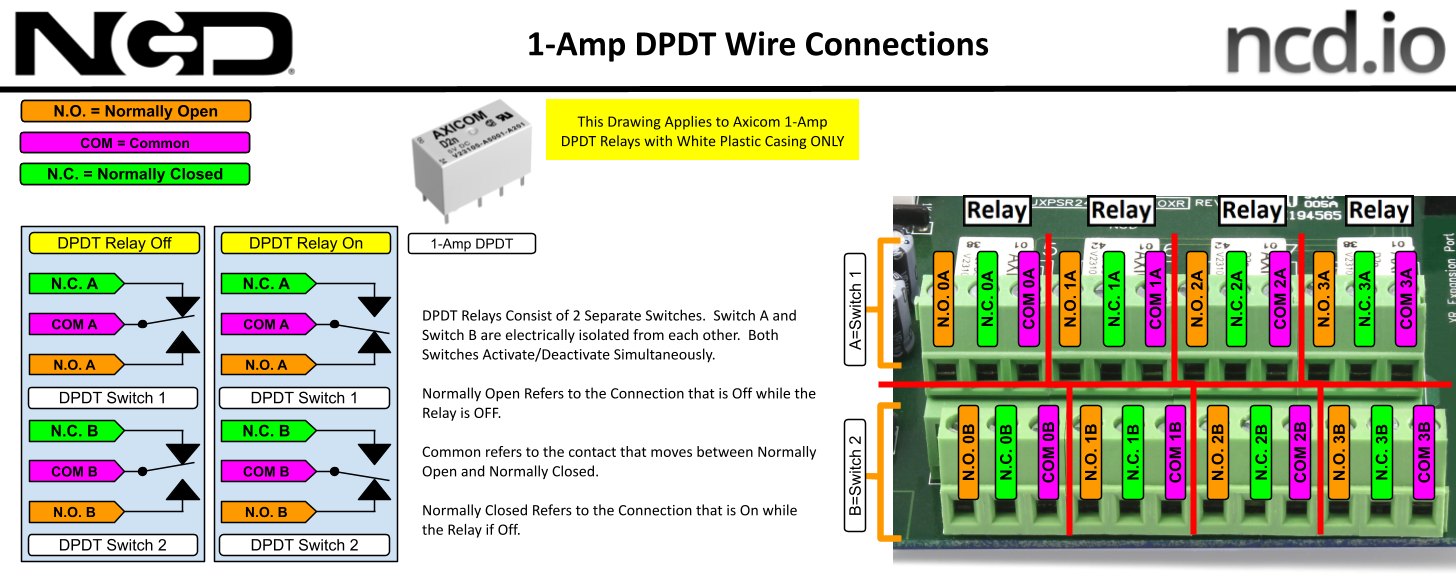

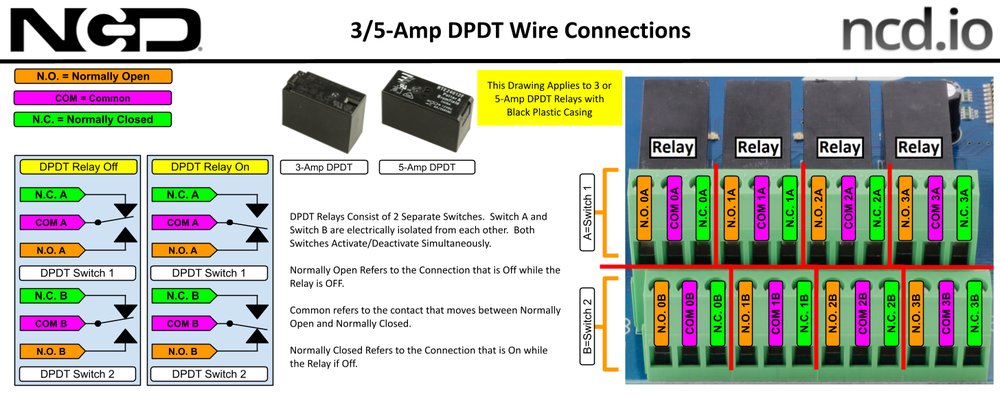

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 - DPDT 릴레이의 배선 연결 구성도
DPDT 릴레이의 배선 연결 구성도

구성·옵션

구성품과
별매 항목

항목내용
구성품I²C 릴레이 보드 1개, 6인치 4선 I²C 케이블
옵션릴레이 종류 (범용 SPDT, 고전력, DPDT 신호, 솔리드스테이트, 1 A 신호), 키 포브
추가 연결nodeLynk 마스터 어댑터, USB-I²C 인터페이스 모듈 (PC 제어 시)
품번모델별 품번은 사양 섹션의 모델 구성 표를 보세요.

제품 상세 이미지

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 상세 이미지 1
NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 상세 이미지 2

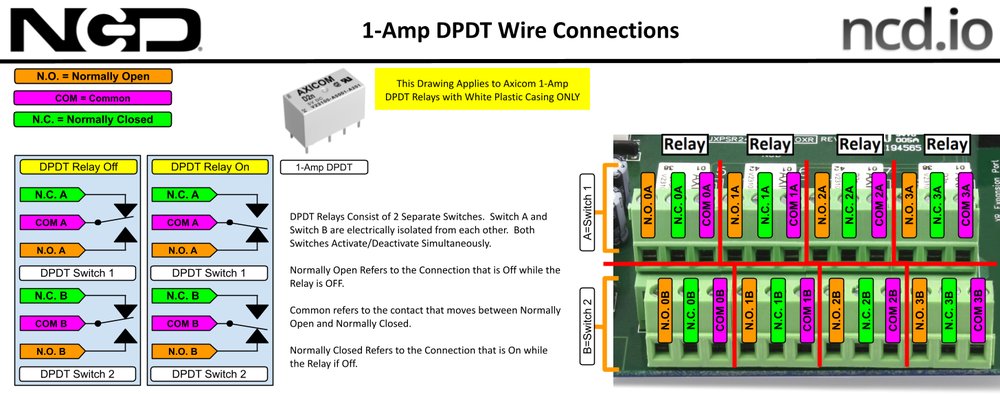

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 상세 이미지 3
NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 상세 이미지 4

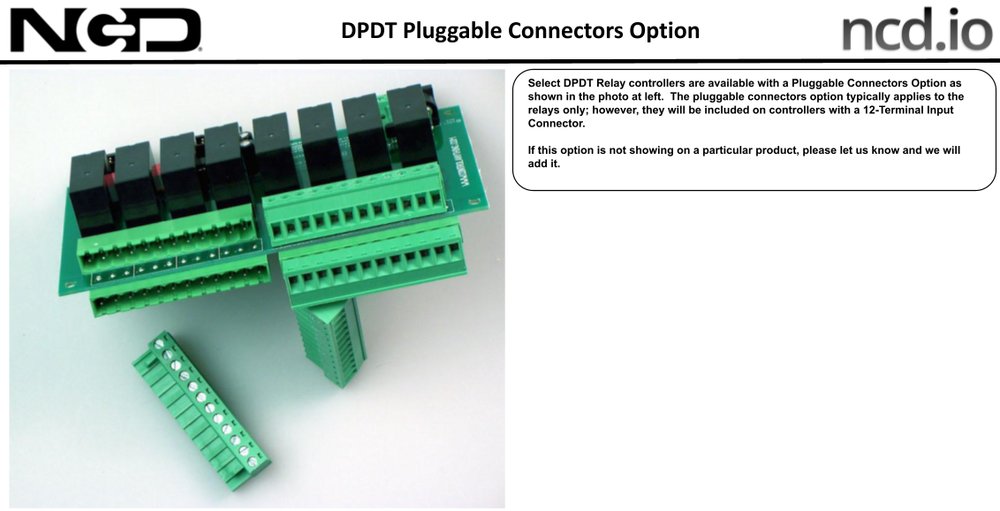

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 상세 이미지 5

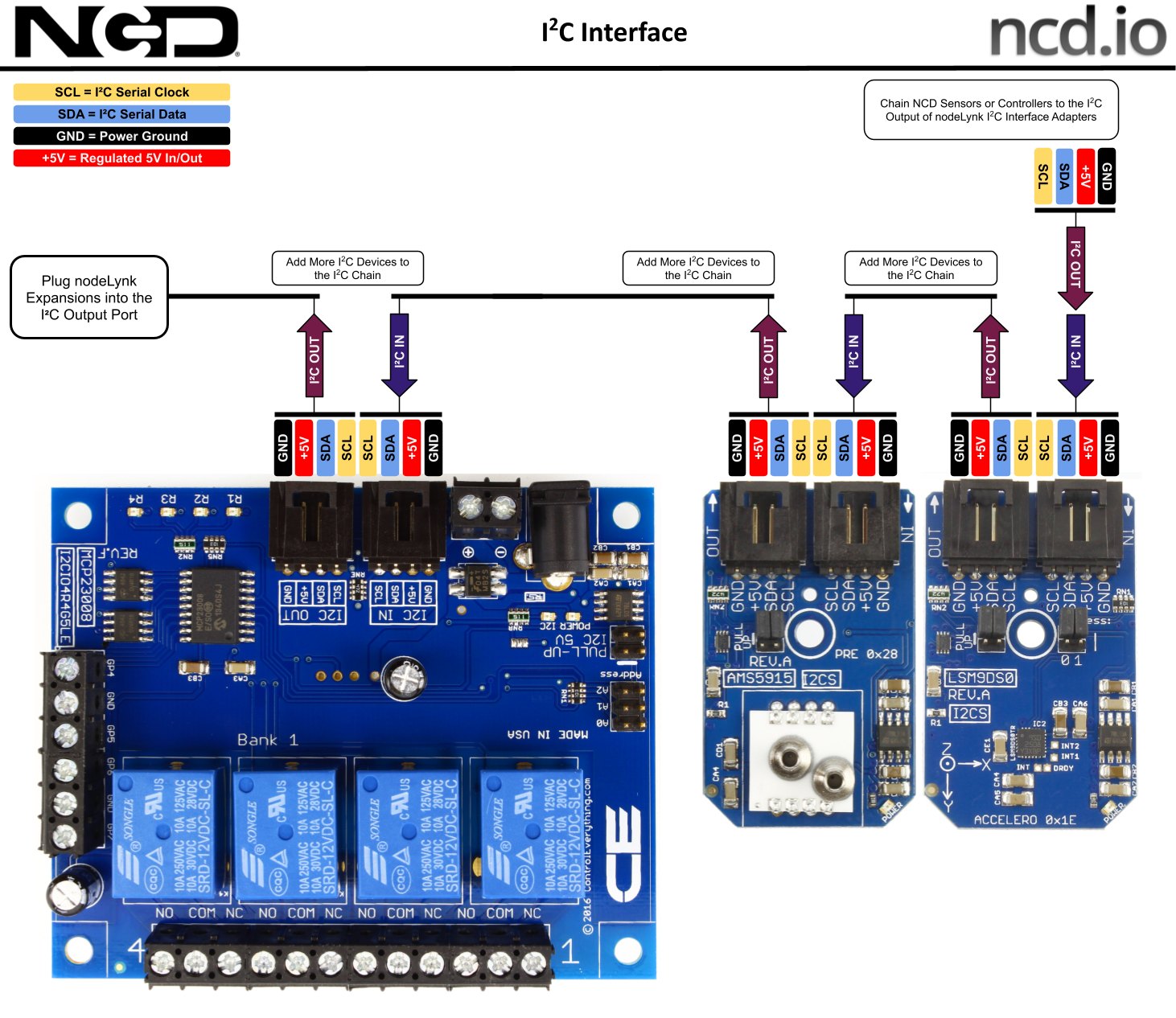

NCD I2C 인터페이스가있는 8 채널 DPDT 신호 릴레이 컨트롤러 - I2C 인터페이스 모듈의 확장 연결 구성도
I2C 인터페이스 모듈의 확장 연결 구성도
