SSR 4개를 I²C로⁣ 개폐하는 컨트롤러

NCD PR15-1 4채널 솔리드스테이트 릴레이 컨트롤러⁣ 채널 수 : 4 (SSR 4개 구동)⁣ 릴레이 단자 : SSR당 대형 나사 단자 2개⁣ GPIO : 프로그래밍 가능한 디지털 입출력 4개

견적 받기

NCD 한국 독점 공급 파트너

NCD PR15-1은 솔리드스테이트 릴레이(SSR) 4개를 구동하는 4채널 솔리드스테이트 릴레이 컨트롤러(Solid State Relay Controller)입니다. SSR은 교류·직류 부하에 맞춰 유형 A~H 중에서 주문할 때 골라 함께 받습니다. (주)테솔이 국내에 공식 공급합니다.

프로그래밍할 수 있는 디지털 입출력(GPIO) 4개가 나사 단자로 나오고, 제어 칩은 MCP23008입니다. 상태 LED가 SSR마다 켜짐과 꺼짐을 표시합니다.

4채널

SSR 구동

유형 A~H

주문 때 지정

12 AWG

릴레이 단자 전선

GPIO 4개

나사 단자

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

SSR 유형

PR15-1에 지정하는⁣ SSR 유형 A~H

유형정격과 부하
A2 A · 저항성 AC 부하
B5 A · 저항성 AC 부하
C5 A · 유도성 AC 부하
D25 A · 유도성 AC 부하
E25 A · 저항성 AC 부하
F3 A · DC 부하
G20 A · DC 부하
H10 A · DC 부하

릴레이 없이 보드만 주문하는 선택지도 있습니다.

NCD 4 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 - 솔리드 스테이트 릴레이 4개가 장착된 컨트롤러 보드

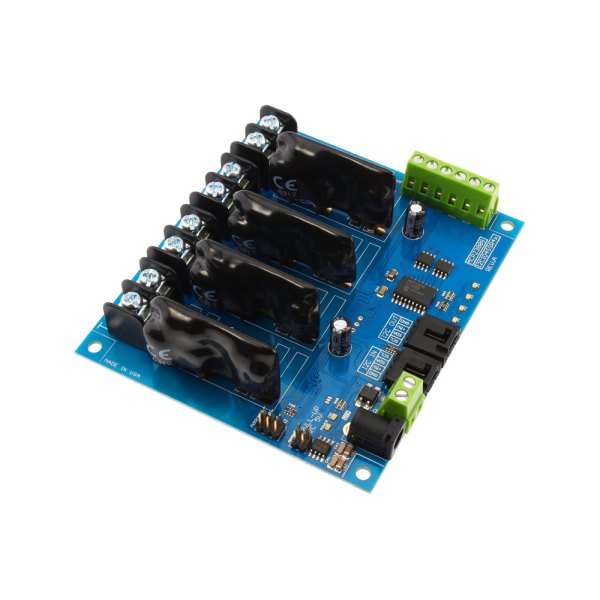

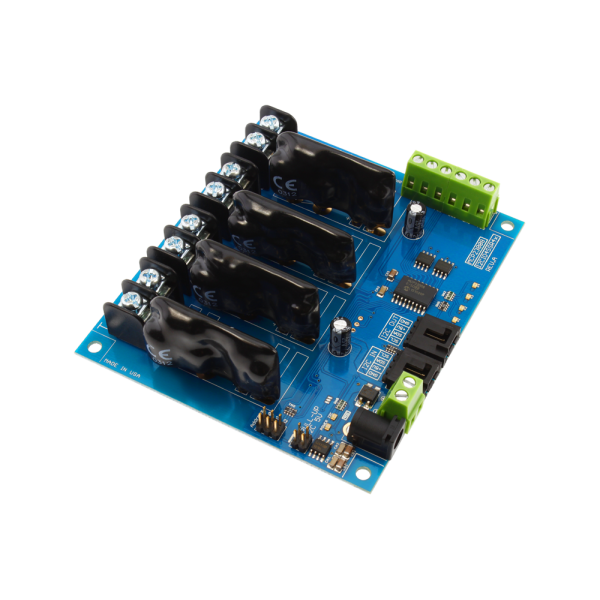

솔리드 스테이트 릴레이 4개가 장착된 컨트롤러 보드

대형 나사 단자

SSR 출력 단자와⁣ 12 AWG 결선

SSR마다 대형 나사 단자 2개가 나오며 12 AWG 전선까지 결선합니다. 전원은 옵션 전원 공급장치 또는 12 VDC 직결 중에서 고릅니다.

NCD 4 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 - 단자대와 I2C 커넥터가 있는 4채널 릴레이 보드 모습

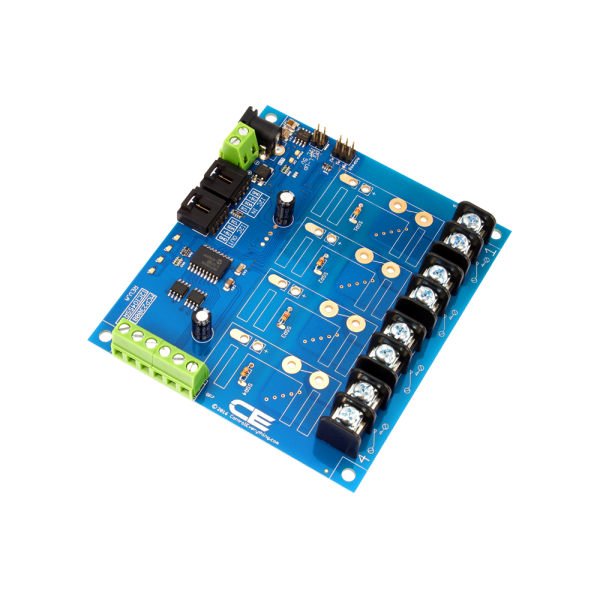

단자대와 I2C 커넥터가 있는 4채널 릴레이 보드 모습

사양

PR15-1 사양

항목사양
채널 수4 (SSR 4개 구동)
SSR 유형주문 때 유형 A~H 선택 또는 릴레이 없이 주문
릴레이 단자SSR당 대형 나사 단자 2개 · 12 AWG
GPIO프로그래밍 가능한 디지털 입출력 4개
제어 칩MCP23008
주소 점퍼3개 (한 버스 8대까지)
통신I²C (nodeLynk 5 V, 4핀)
확장 포트I²C 출력, 다음 보드 연결용
전원12 VDC (옵션 전원 공급장치 또는 나사 단자 결선)
작동 전압 범위10~15 VDC
작동 온도-40 ~ 85 °C
보관 온도 범위-55 ~ 85 °C
작동 습도0 ~ 70 % RH (비응축)
기본 포함 케이블4선 I²C 케이블 (6인치)
NCD 4 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 - 릴레이 컨트롤러 기판의 I2C 주소와 단자 위치 설명도

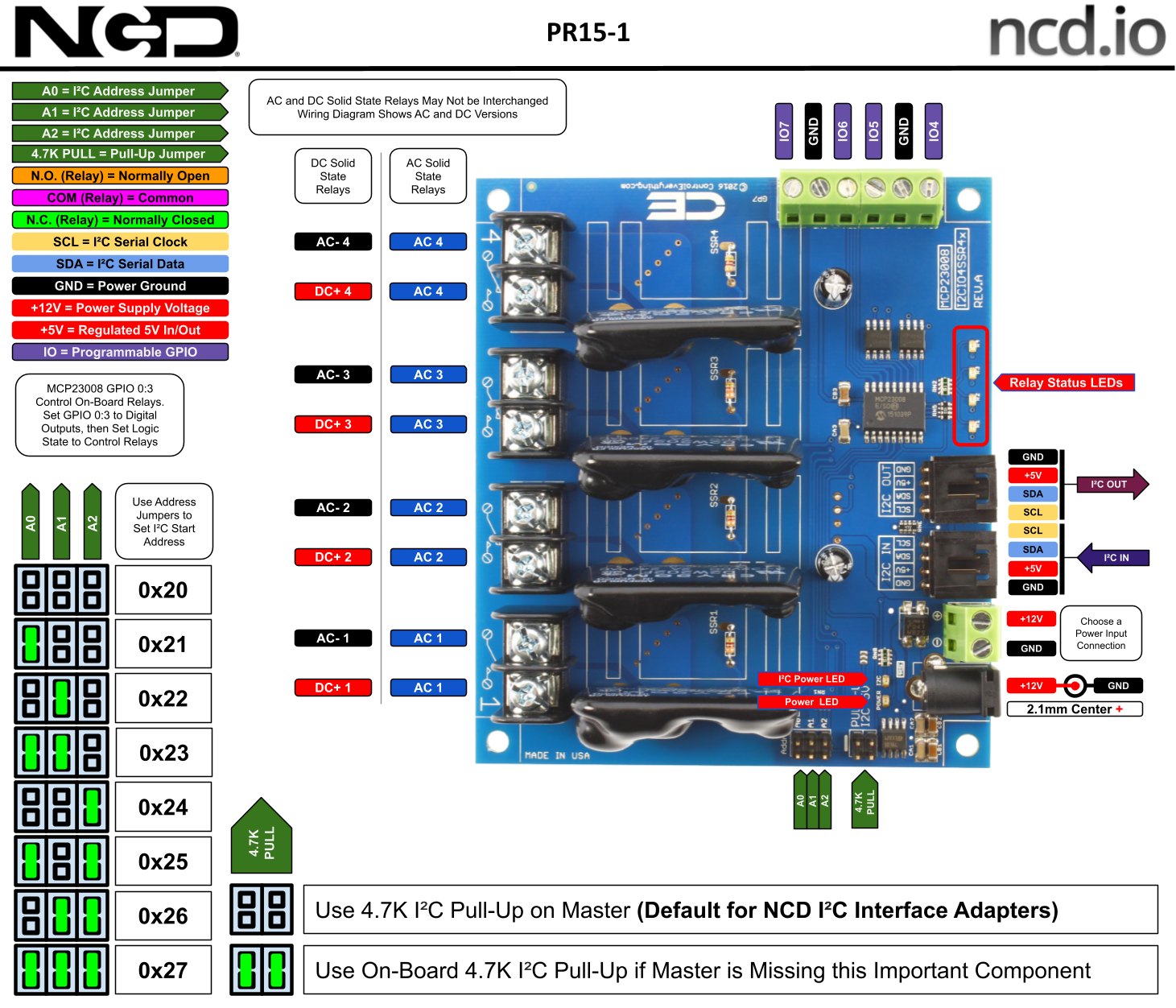

릴레이 컨트롤러 기판의 I2C 주소와 단자 위치 설명도

버스 확장

I²C 출력 포트와⁣ 주소 점퍼 3개

I²C 출력 포트로 다른 nodeLynk 장치를 이어 붙이고, 주소 점퍼 3개로 같은 버스의 장치를 구분합니다. 한 버스에는 최대 8대까지 둘 수 있고, 마스터 보드 쪽에는 nodeLynk 마스터 어댑터가 필요합니다.

활용 분야

SSR 유형별로⁣ 나뉘는 부하 자리

  • 교류 부하 개폐 — 저항성은 유형 A·B·E, 유도성은 유형 C·D 가운데 부하에 맞춰 지정합니다.
  • 직류 부하 개폐 — 유형 F(3 A), G(20 A), H(10 A) 중에서 고릅니다.
  • 센서 노드 확장 — 센서 장치에 SSR 출력 4개를 더합니다.

제품 상세 이미지

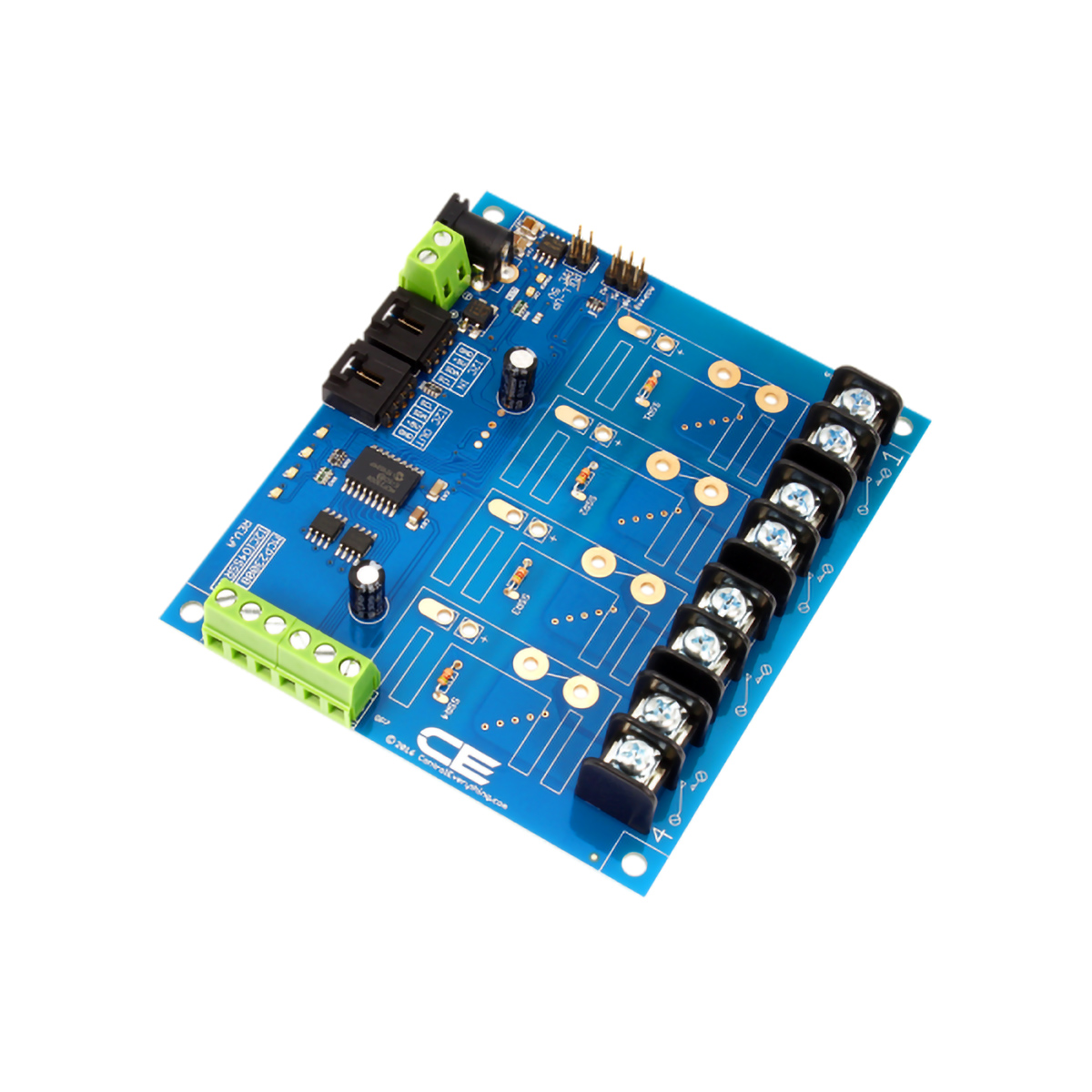

NCD 4 채널 솔리드 스테이트 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 4 개 상세 이미지 1

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR15-1과⁣ 같은 계열 모델

  • PR1-12 — 1채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-3 — 솔리드스테이트 릴레이(SSR) 구성에서 채널만 1개로 달라집니다
  • PR2B-12 — 1채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-16 — 1채널에 고전력 릴레이를 단 구성입니다
  • PR1-11 — 2채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-2 — 솔리드스테이트 릴레이(SSR) 구성에서 채널만 2개로 달라집니다
  • PR2B-11 — 2채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-15 — 2채널에 고전력 릴레이를 단 구성입니다
  • PR1-10 — 4채널은 같고 릴레이만 범용 SPDT 릴레이로 바뀝니다
  • PR2B-10 — 4채널은 같고 릴레이만 DPDT 신호 릴레이로 바뀝니다
  • PR8-14 — 4채널은 같고 릴레이만 고전력 릴레이로 바뀝니다
  • PR8-20 — 4채널은 같고 릴레이만 1 A SPDT 신호 릴레이로 바뀝니다
  • PR1-13 — 8채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-4 — 솔리드스테이트 릴레이(SSR) 구성에서 채널만 8개로 달라집니다
  • PR2B-13 — 8채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-17 — 8채널에 고전력 릴레이를 단 구성입니다
  • PR8-24 — 8채널에 1 A SPDT 신호 릴레이를 단 구성입니다
  • PR1-14 — 16채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR2B-14 — 16채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-18 — 16채널에 고전력 릴레이를 단 구성입니다
  • PR8-25 — 16채널에 1 A SPDT 신호 릴레이를 단 구성입니다
  • PR1-15 — 24채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-6 — 솔리드스테이트 릴레이(SSR) 구성에서 채널만 24개로 달라집니다
  • PR2B-15 — 24채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-23 — 24채널에 1 A SPDT 신호 릴레이를 단 구성입니다
  • PR1-16 — 32채널에 범용 SPDT 릴레이를 단 구성입니다
  • PR15-7 — 솔리드스테이트 릴레이(SSR) 구성에서 채널만 32개로 달라집니다
  • PR2B-16 — 32채널에 DPDT 신호 릴레이를 단 구성입니다
  • PR8-19 — 32채널에 고전력 릴레이를 단 구성입니다
  • PR8-26 — 32채널에 1 A SPDT 신호 릴레이를 단 구성입니다
