SSR 8개를 한 보드로⁣ 개폐하는 컨트롤러

NCD PR15-4 8채널 솔리드스테이트 릴레이 컨트롤러⁣ 채널 수 : 8 (SSR 8개 구동)⁣ 릴레이 단자 : SSR당 대형 나사 단자 2개⁣ 제어 칩 : MCP23008

견적 받기

NCD 한국 독점 공급 파트너

NCD PR15-4는 솔리드스테이트 릴레이(SSR) 8개를 구동하는 8채널 솔리드스테이트 릴레이 컨트롤러(Solid State Relay Controller)입니다. SSR은 부하에 맞춰 유형 A~H 중에서 주문 때 골라 함께 받습니다. (주)테솔이 국내에 공식 공급합니다.

8채널 모두 상태 LED가 있고 제어 칩은 MCP23008입니다.

8채널

SSR 구동

유형 A~H

주문 때 지정

12 AWG

릴레이 단자 전선

최대 8대

한 버스 연결 장치

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 연결 도면, 빠른 시작 가이드, 소프트웨어와 샘플 코드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

사양

PR15-4 사양

항목사양
채널 수8 (SSR 8개 구동)
SSR 유형주문 때 유형 A~H 선택 또는 릴레이 없이 주문
릴레이 단자SSR당 대형 나사 단자 2개 · 12 AWG
제어 칩MCP23008
주소 점퍼3개 (한 버스 8대까지)
버스 인터페이스nodeLynk 5 V I²C, 4핀 커넥터
I²C 출력다음 장치를 잇는 체인 포트
입력 전원12 VDC · 옵션 전원 또는 나사 단자
허용 전압10~15 VDC
사용 온도-40~85 °C
보관 온도-55~85 °C
사용 습도0~70 % RH, 결로 없음
동봉 케이블6인치 4선 I²C 케이블

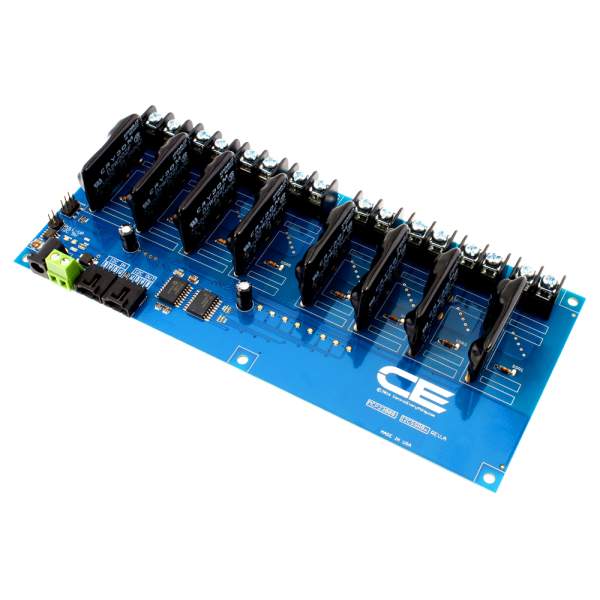

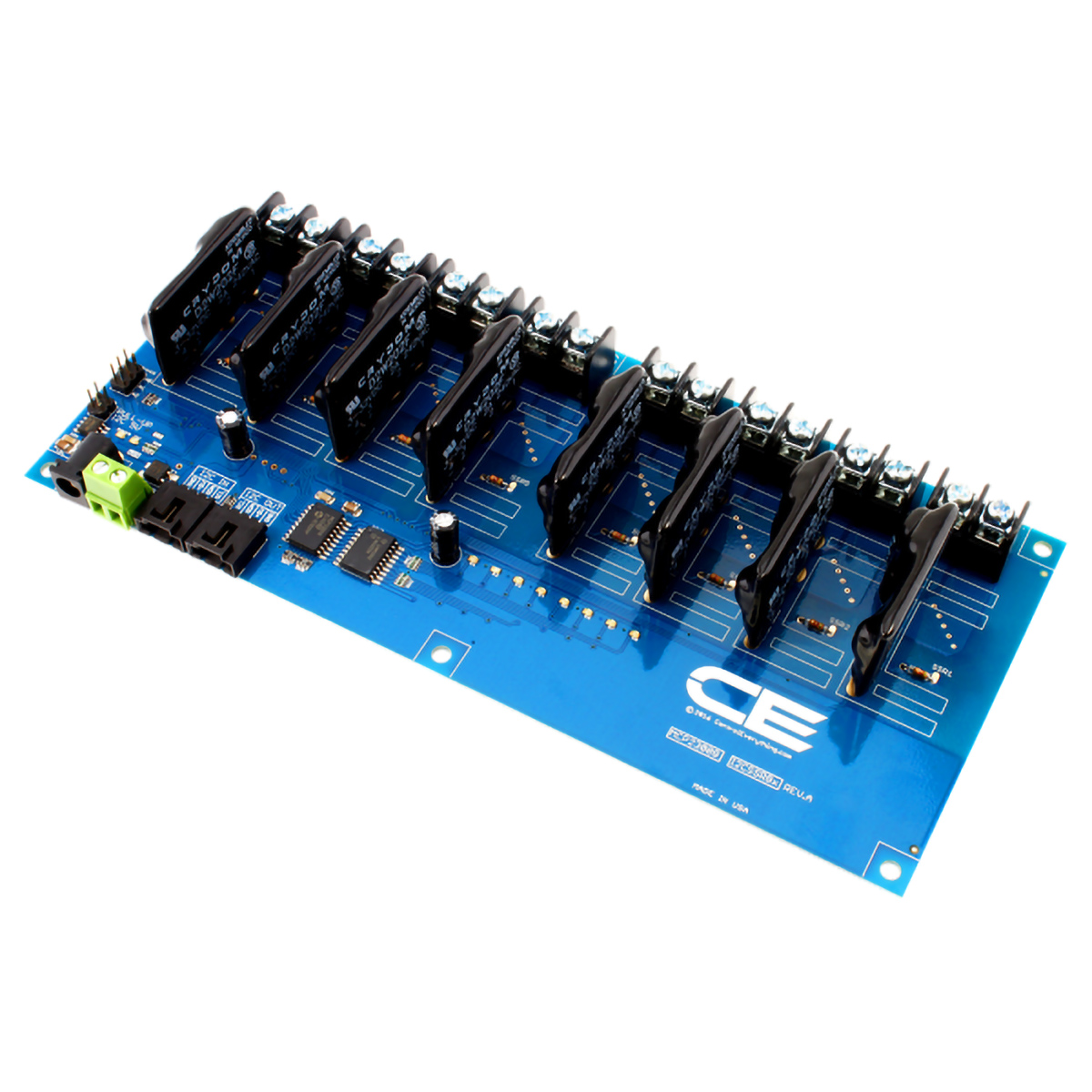

NCD I2C 인터페이스가있는 8 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 8개가 배열된 컨트롤러 보드
솔리드 스테이트 릴레이 8개가 배열된 컨트롤러 보드

SSR 유형 지정

PR15-4 SSR의⁣ 교류·직류 유형 구분

구분유형과 정격
교류 저항성A 2 A · B 5 A · E 25 A
교류 유도성C 5 A · D 25 A
직류F 3 A · G 20 A · H 10 A

릴레이 없이 보드만 주문하는 선택지도 있습니다.

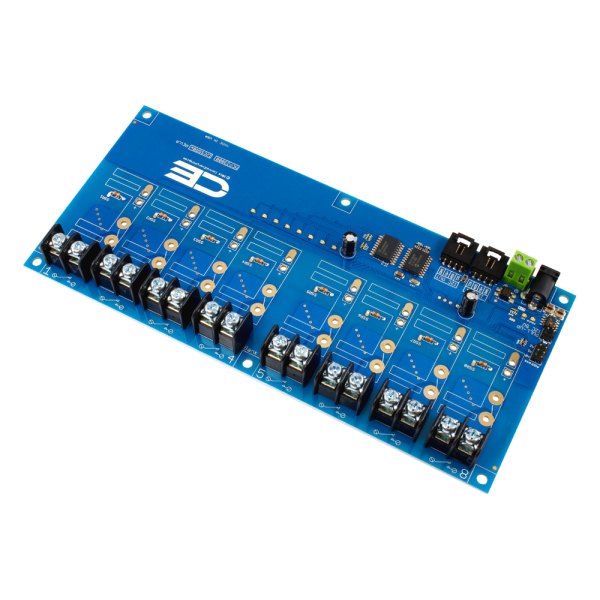

NCD I2C 인터페이스가있는 8 채널 솔리드 스테이트 릴레이 컨트롤러 - 단자대와 릴레이가 배열된 8채널 릴레이 보드 모습
단자대와 릴레이가 배열된 8채널 릴레이 보드 모습

결선과 확장

SSR당 단자 2개와⁣ I²C 체인

SSR 출력은 대형 나사 단자 2개씩이며 12 AWG까지 받습니다. 구동 전원은 옵션 전원 공급장치나 12 VDC 직결 가운데 고릅니다.

다음 장치는 I²C 출력 포트로 잇고, 주소 점퍼로 서로 구분하면 한 버스에 8대까지 둡니다. 마스터 쪽에는 nodeLynk 마스터 어댑터를 준비하세요.

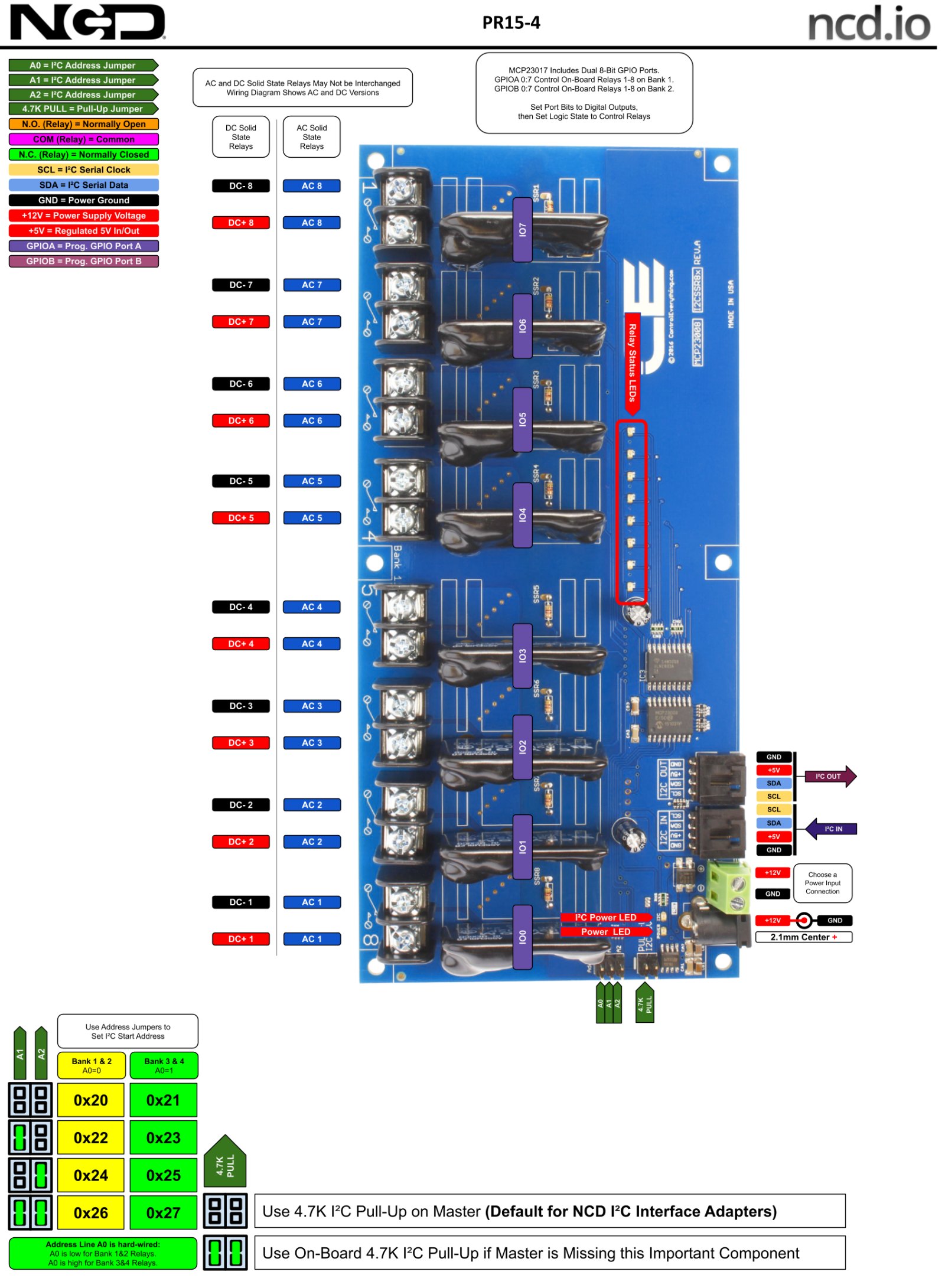

NCD I2C 인터페이스가있는 8 채널 솔리드 스테이트 릴레이 컨트롤러 - 솔리드 스테이트 릴레이 컨트롤러의 단자 설명도
솔리드 스테이트 릴레이 컨트롤러의 단자 설명도

활용 분야

SSR 8채널이⁣ 맞는 설비

  • 교류 부하 개폐 — 저항성과 유도성 가운데 맞는 유형을 8채널에 지정합니다.
  • 직류 부하 개폐 — 유형 F, G, H 중 전류에 맞게 고릅니다.
  • PC 제어 장치 — USB-I²C 모듈로 Windows 8/10 PC에서 개폐합니다.

제품 상세 이미지

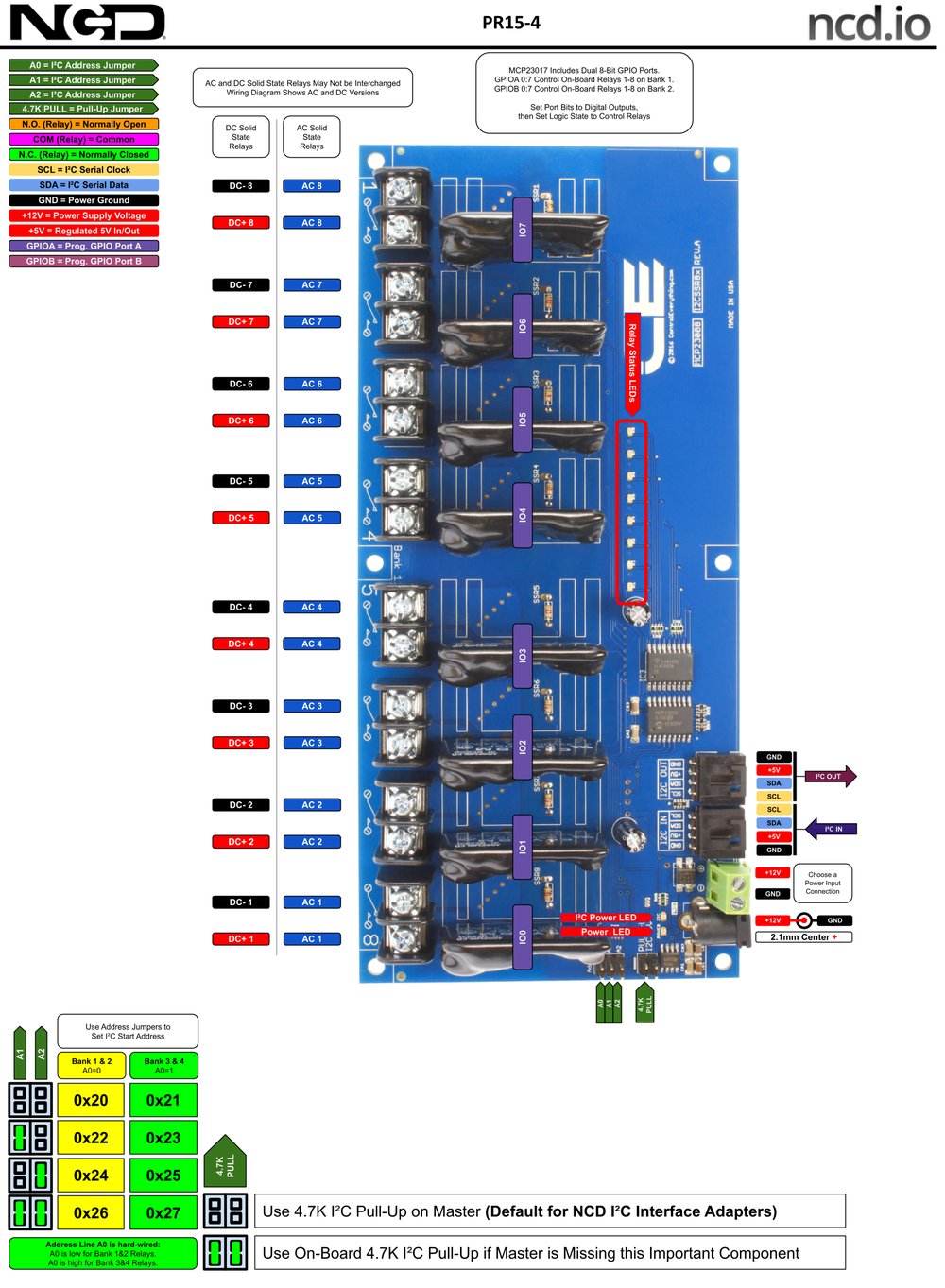

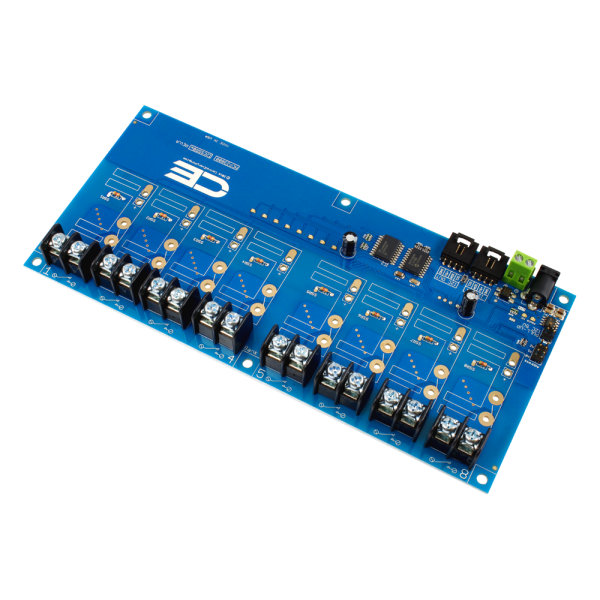

NCD I2C 인터페이스가있는 8 채널 솔리드 스테이트 릴레이 컨트롤러 상세 이미지 1
