32개 대전류 부하를⁣ I²C로 개폐

NCD PR8-19 32채널 고전력 릴레이 컨트롤러⁣ 채널 수 : 32 (고전력 릴레이)⁣ 릴레이 선택 : 20 A SPDT 또는 30 A SPST⁣ 제어 칩 : MCP23017 두 개

견적 받기

NCD 한국 독점 공급 파트너

NCD PR8-19는 20 A SPDT 또는 30 A SPST 고전력 릴레이 32개를 구동하는 32채널 I²C 릴레이 컨트롤러(I²C High Power Relay Controller)입니다. 릴레이는 주문 때 20 A SPDT와 30 A SPST 중에서 고르며, 선택한 릴레이에 따라 240 VAC에서 절대 최대 30 A까지 개폐합니다. (주)테솔이 국내에 공식 공급합니다.

저항성 부하를 기준으로 설계되었고 약한 유도 부하는 외부 억제 커패시터와 함께 개폐합니다.

32채널

고전력 릴레이

20 A SPDT

또는 30 A SPST

240 VAC

절대 최대 30 A

MCP23017

I²C GPIO 칩 2개

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

1 ~ 32채널

모델별 릴레이 수 범위

장치 8개

한 I²C 버스 최대 연결

5 V I²C

긴 케이블 전송에 적합

GPIO 입출력

접점 입력 감지

릴레이 선택

PR8-19 20 A SPDT와⁣ 30 A SPST 고르기

20 A SPDT는 전환 접점이 필요한 회로에, 30 A SPST는 단순 개폐에 큰 전류를 흘려야 할 때 고릅니다. 240 VAC 절대 최대 30 A는 30 A SPST를 골랐을 때의 한계이므로, 20 A SPDT를 고르면 부하 전류를 20 A 안쪽으로 맞추세요.

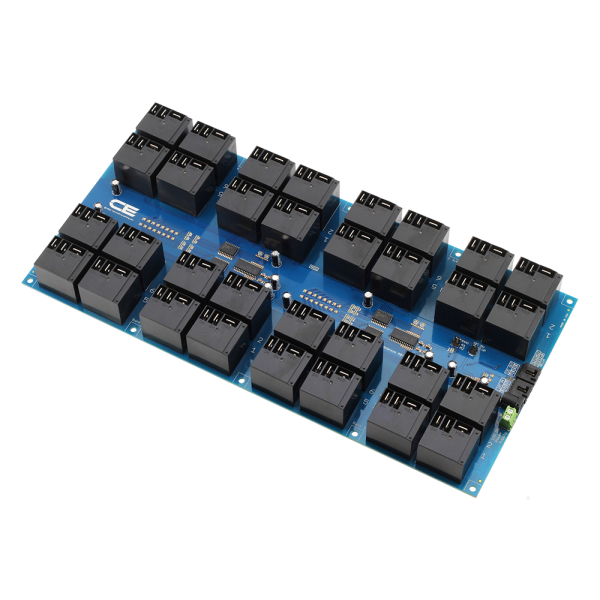

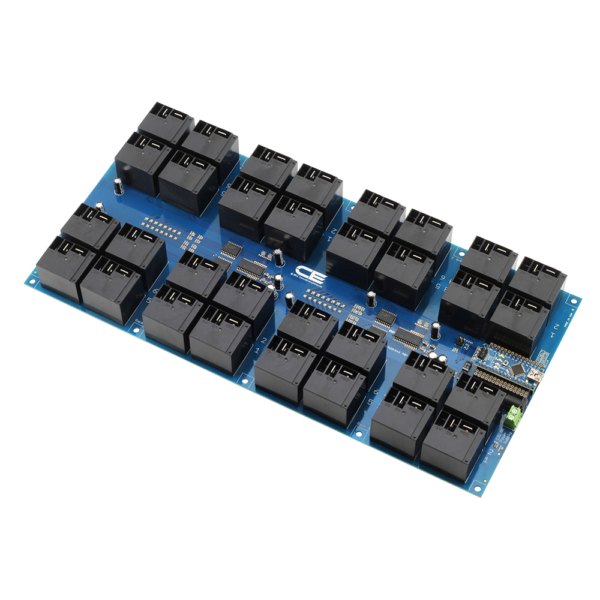

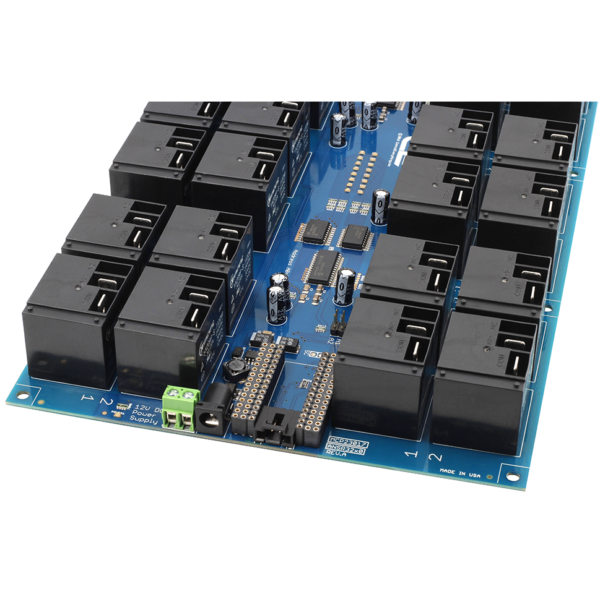

NCD I2C 인터페이스가있는 32 채널 고전력 릴레이 컨트롤러 - 대형 릴레이 32개가 배열된 컨트롤러 기판 모습
대형 릴레이 32개가 배열된 컨트롤러 기판 모습

사양

PR8-19 사양

항목사양
채널 수32 (고전력 릴레이)
릴레이 선택20 A SPDT 또는 30 A SPST
절대 최대240 VAC에서 30 A (30 A SPST 선택 시)
부하 성격저항성 부하 중심, 약한 유도 부하는 억제 커패시터 병용
제어 칩MCP23017 두 개
전원12 VDC 나사 단자 또는 옵션 전원 공급장치
상태 표시릴레이별 LED

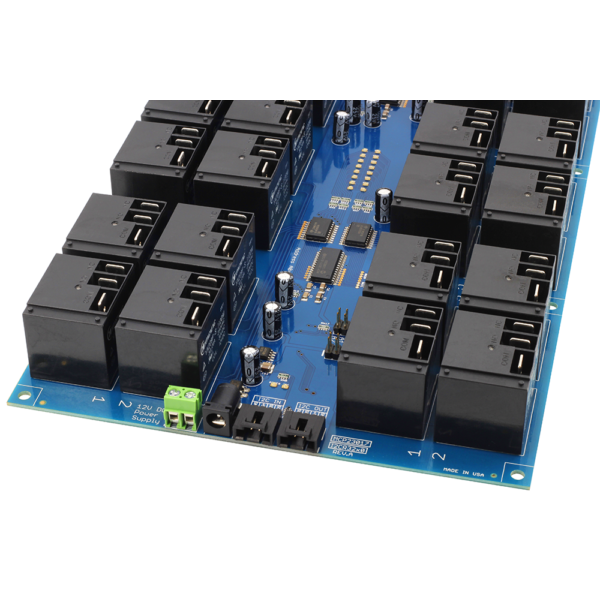

NCD I2C 인터페이스가있는 32 채널 고전력 릴레이 컨트롤러 - 대형 릴레이가 배열된 32채널 컨트롤러와 전원 잭
대형 릴레이가 배열된 32채널 컨트롤러와 전원 잭

전원과 버스

PR8-19의 12 VDC 전원과⁣ I²C 주소 점퍼

구동 전원은 12 VDC를 나사 단자에 직접 연결하거나 옵션 전원 공급장치를 사용합니다. 5 V I²C 버스와 구동 전원은 별개 계통이므로 결선할 때 혼동하지 마세요. 주소 점퍼 2개가 두 칩의 시작 주소를 정하며 PR8-19는 버스에서 장치 두 개로 계산됩니다.

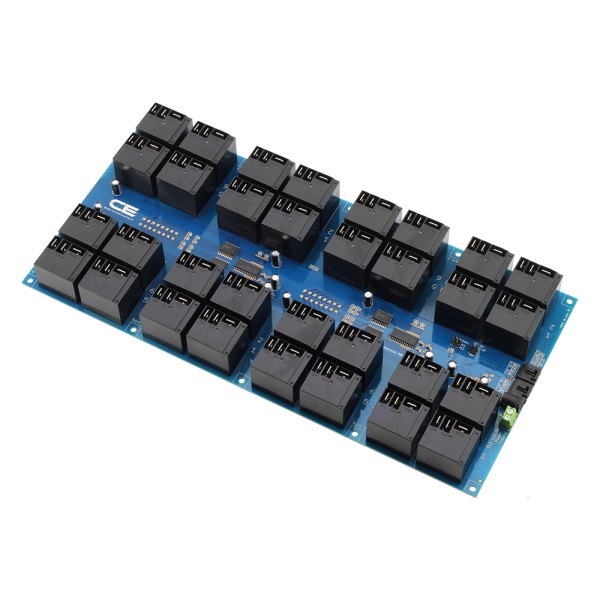

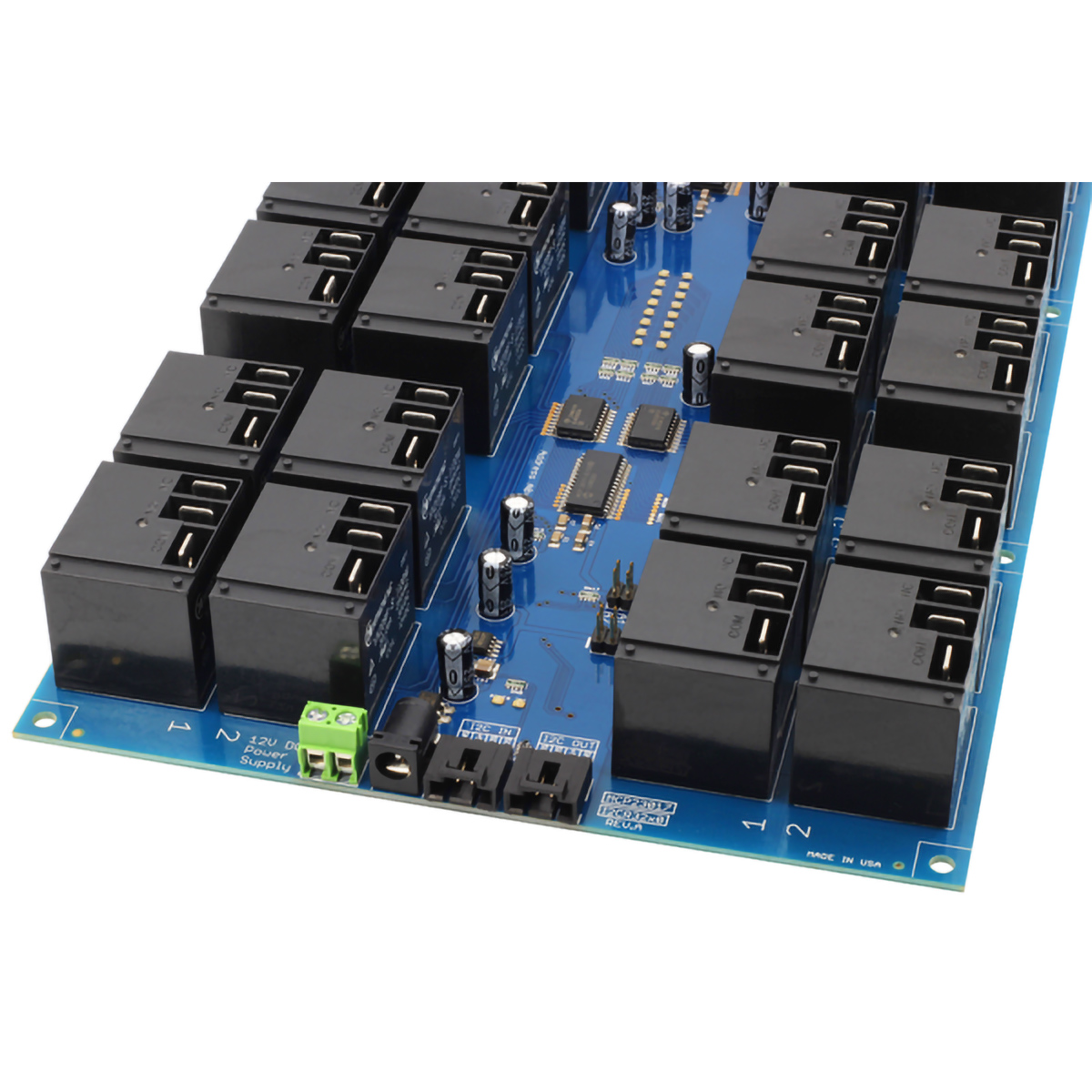

NCD I2C 인터페이스가있는 32 채널 고전력 릴레이 컨트롤러 - 릴레이가 규칙적으로 늘어선 컨트롤러 기판 전체 모습
릴레이가 규칙적으로 늘어선 컨트롤러 기판 전체 모습

활용 분야

전류가 큰 부하를⁣ 개별 제어하는 설비

  • 대전류 부하 개폐 — 20 A 또는 30 A 접점으로 큰 전류 회로를 직접 개폐합니다.
  • 다채널 전원 분배 — 32개 출력을 I²C 한 줄로 개별 제어합니다.
  • 체인 확장 — I²C 출력으로 센서와 전류 모니터를 함께 이어 붙입니다.

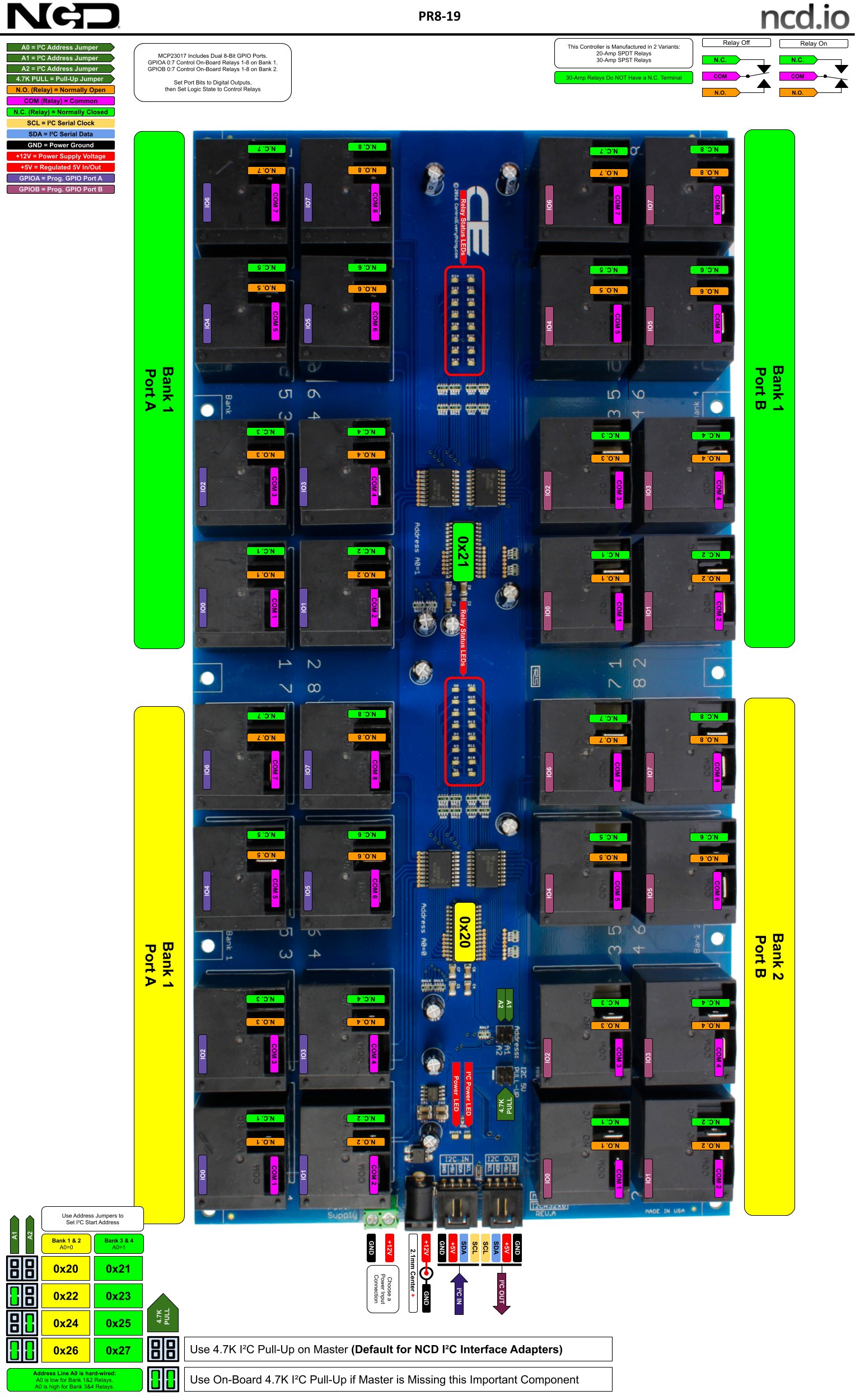

NCD I2C 인터페이스가있는 32 채널 고전력 릴레이 컨트롤러 - 32채널 릴레이 컨트롤러의 뱅크별 단자 배치 구성도
32채널 릴레이 컨트롤러의 뱅크별 단자 배치 구성도

제품 상세 이미지

NCD I2C 인터페이스가있는 32 채널 고전력 릴레이 컨트롤러 상세 이미지 1

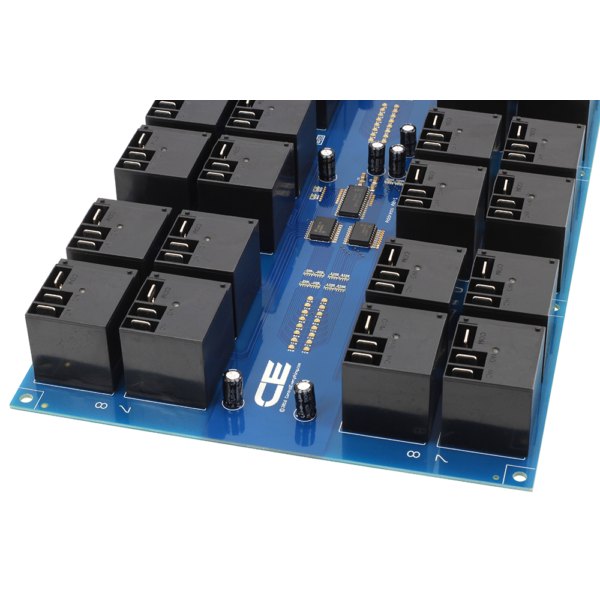

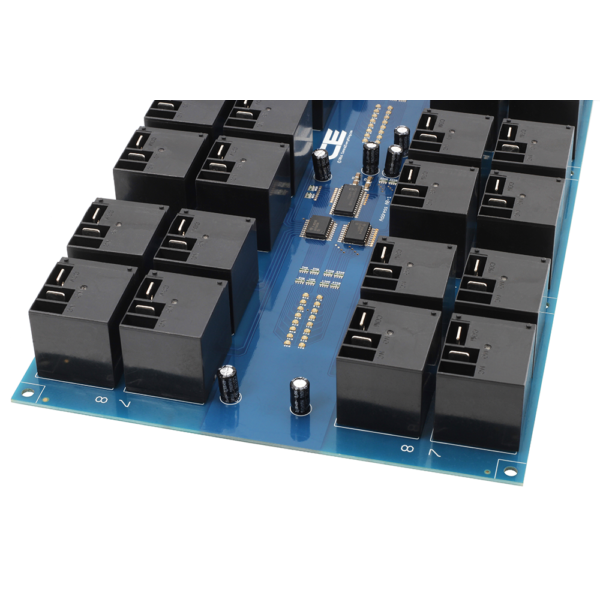

NCD I2C 인터페이스가있는 32 채널 고전력 릴레이 컨트롤러 - 대형 릴레이 사이 중앙부를 확대한 컨트롤러 기판
