릴레이 1개에 GPIO 7개를⁣ 더한 I2C 보드

NCD PR8-22 1채널 1A SPDT 신호 릴레이 컨트롤러 + I2C 인터페이스 GPIO 7⁣ 릴레이 : SPDT 1개⁣ 릴레이 단자 : 나사 단자 3개, 14 AWG⁣ 제어 칩 : MCP23008

견적 받기

NCD 한국 독점 공급 파트너

NCD PR8-22는 릴레이 1개에 GPIO 7개를 갖춘 신호 릴레이 컨트롤러(Signal Relay Controller)입니다. 12 VDC에서 최대 1 A인 SPDT 릴레이를 MCP23008 I2C GPIO 칩이 구동합니다.

릴레이는 접점 저항이 낮은 Omron 제품으로, 통신과 저전력 오디오 같은 저항성 또는 약한 용량성 신호가 대상입니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 1개

SPDT, 12 VDC 1 A

GPIO 7개

나사 단자

3개

주소 점퍼

14 AWG

단자 전선 규격

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

I2C 한 줄

마이크로컨트롤러 포트 하나로 연결

12 VDC · 1 A

신호 릴레이 최대 정격

GPIO 6~7개

릴레이와 함께 쓰는 디지털 입출력

최대 8개

주소 점퍼로 한 버스에 연결

핀 배분

릴레이 1개와 입출력 7개의⁣ 역할 나누기

입출력 핀 7개는 프로그램으로 입력이나 출력을 지정하며 접점 닫힘 감지, 외부 TTL 회로의 감시와 제어에 사용합니다. 릴레이 단자는 3개이고 14 AWG 전선까지 받습니다. 상태 LED는 릴레이의 on/off를 표시합니다.

I2C 버스 구성

같은 계열 8개까지 늘리는⁣ 주소 점퍼 설정

MCP23008 또는 MCP23017 기반 같은 계열 장치를 주소 점퍼 3개로 구분해 한 버스에 8개까지 연결합니다. I2C 출력은 다음 장치로 버스를 이어 가는 커넥터입니다.

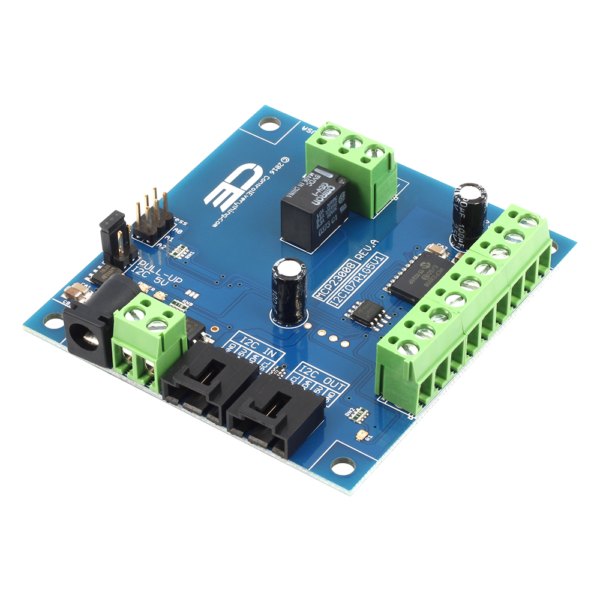

NCD PR8-22 - 소형 릴레이와 전원 잭이 보이는 기판 전면
소형 릴레이와 전원 잭이 보이는 기판 전면

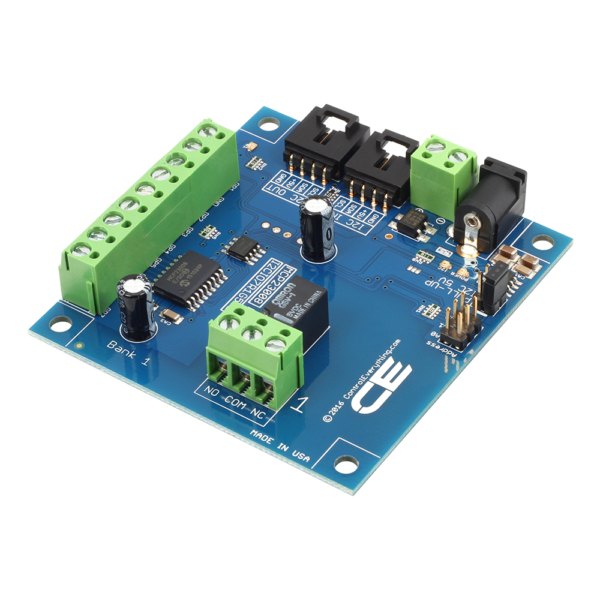

NCD PR8-22 - 릴레이와 단자대가 보이는 기판 측면
릴레이와 단자대가 보이는 기판 측면

샘플 코드

Raspberry Pi에서⁣ Python 예제 실행

도구하는 일
MCP23008 샘플 코드(GitHub ControlEverythingCommunity/MCP23008_8-Channel)Arduino, C, Java, Python, Particle, Onion Omega용 Sample1~5
$> python Sample#.pyRaspberry Pi에서 Python 예제 실행 (smbus 필요)

PR8-22 사양

PR8-22 구성 값

항목사양
릴레이SPDT 1개, 12 VDC에서 최대 1 A (Omron)
릴레이 단자나사 단자 3개, 14 AWG
제어 칩MCP23008
GPIO7개, 나사 단자
주소 점퍼3개
표시등릴레이 상태 LED
전원12 VDC 직접 배선 또는 옵션 전원 공급 장치

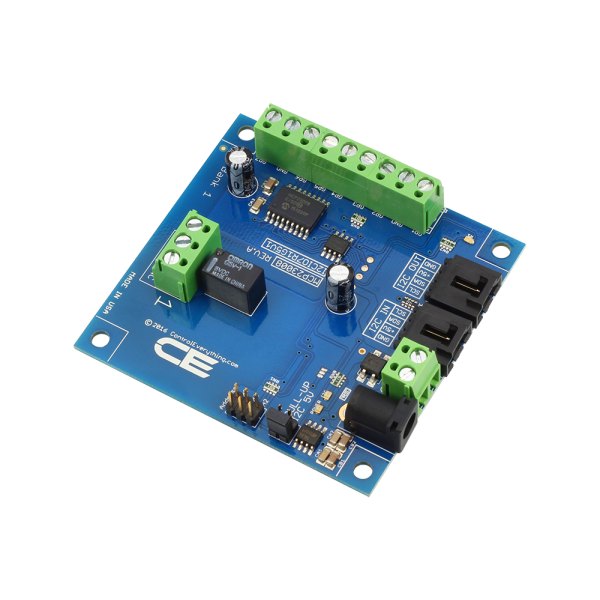

NCD PR8-22 - 단자대와 커넥터가 배치된 소형 릴레이 기판
단자대와 커넥터가 배치된 소형 릴레이 기판

쓰임새

입력 접점이 많은⁣ 소규모 제어

  • 외부 접점 여러 개를 감시하면서 신호 라인 한 개를 개폐합니다.
  • GPIO로 외부 TTL 회로를 감시하면서 릴레이로 통신·오디오 신호를 전환합니다.

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR8-22와⁣ 같은 계열 신호 릴레이

  • PR13-30 — 1채널 5 VDC I2C 미니 모듈
  • PR8-21 — 2채널 릴레이와 GPIO 6개, I2C 인터페이스 보드
  • PR16-28 — 2채널 릴레이와 GPIO 6개, IoT 인터페이스 쉴드
  • PR16-29 — 1채널 릴레이와 GPIO 7개, IoT 인터페이스 보드

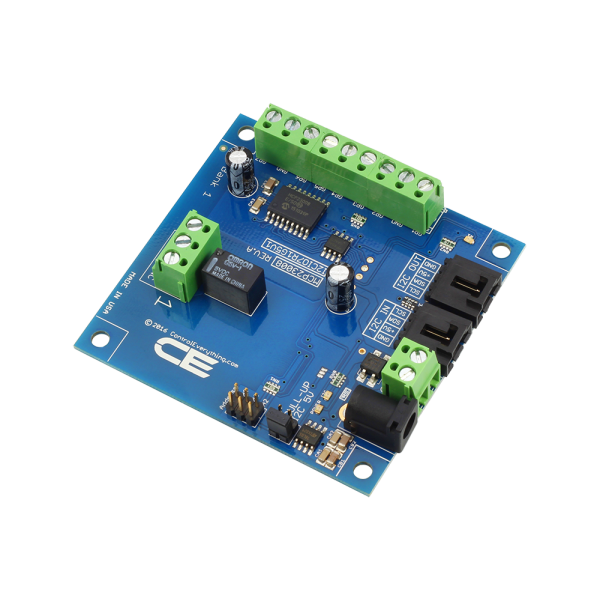

NCD PR8-22 1 채널 1Amp SPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 7 개 제품 사진
