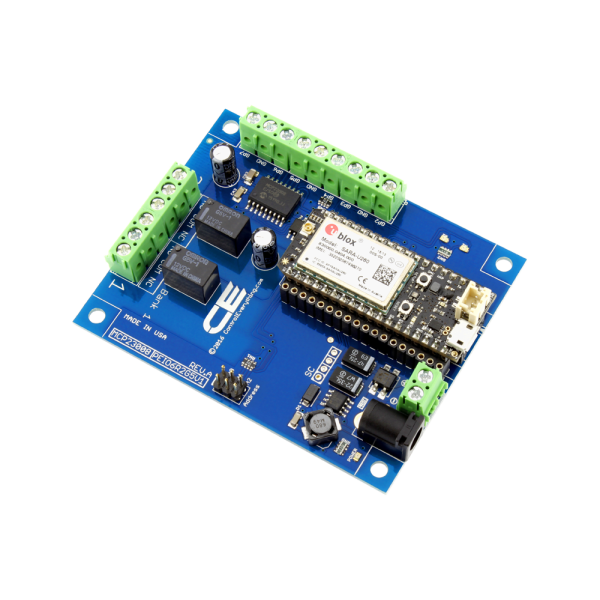

NCD PR16-28 2 채널 1Amp SPDT 신호 릴레이 실드 + IoT 인터페이스가있는 GPIO 6 개

NCD PR16-28 2 채널 1Amp SPDT 신호 릴레이 실드 + IoT 인터페이스가있는 GPIO 6 개

MODEL
PR16-28
브랜드
NCD
제품문의 구매하기

I2C로 1 A 신호 릴레이를
제어하는 SPDT 릴레이 보드

NCD I2C/IoT 1 A SPDT 신호 릴레이 보드

견적 받기

NCD 국내 정식 공급 파트너

NCD I2C/IoT 1 A SPDT 신호 릴레이 보드는 I2C 버스로 12 VDC에서 최대 1 A의 저전력 신호 릴레이를 제어하는 I2C 릴레이 보드(nodeLynk 신호 릴레이)입니다. 마이크로컨트롤러의 포트 하나로 1·2채널 릴레이와 GPIO 6~7개를 제어합니다.

주소 점퍼로 같은 계열 장치를 최대 8개까지 한 I2C 버스에 연결할 수 있습니다. 미니 모듈 PR13-30은 5 VDC로 동작하는 소형 구조여서 Arduino나 Raspberry Pi에 작게 장착합니다. 모터와 변압기 같은 유도성 부하는 대상이 아니며, 이 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

연결 도면과
샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

I2C 한 줄

마이크로컨트롤러 포트 하나로 연결

12 VDC · 1 A

신호 릴레이 최대 정격

GPIO 6~7개

릴레이와 함께 쓰는 디지털 입출력

최대 8개

주소 점퍼로 한 버스에 연결

특징

작은 신호를
안전하게 개폐

핵심 특징현장에서 달라지는 점
저전력 신호 전용 릴레이12 VDC에서 최대 1 A까지 개폐하는 신호용 릴레이여서 오디오와 통신 신호처럼 작은 전류를 접점으로 분리합니다.
I2C 버스 제어마이크로컨트롤러의 I2C 포트에 연결하면 포트 추가 없이 릴레이를 제어합니다.
GPIO 6~7개 내장릴레이와 함께 디지털 입출력을 사용하므로 별도 IO 확장 보드가 덜 필요합니다.
주소 점퍼 최대 8개같은 계열 보드를 한 버스에 묶어 채널을 늘리므로 포트가 부족한 호스트에서도 확장이 쉽습니다.
납땜 없는 4핀 플러그4핀 플러그 케이블로 연결하므로 시험 장비를 빠르게 구성합니다.

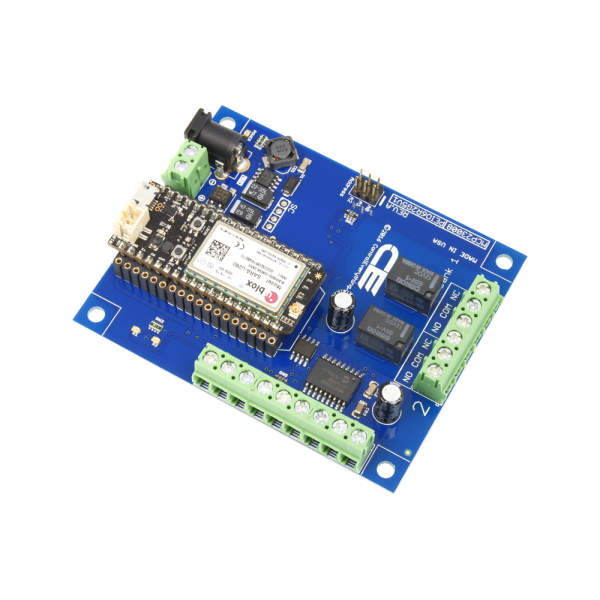

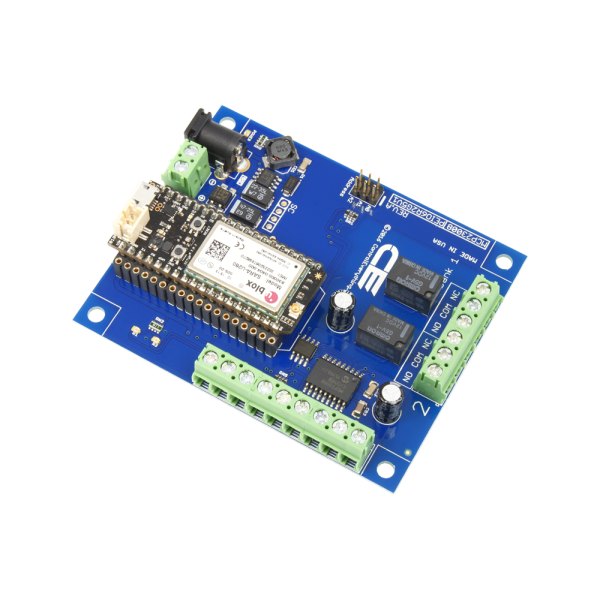

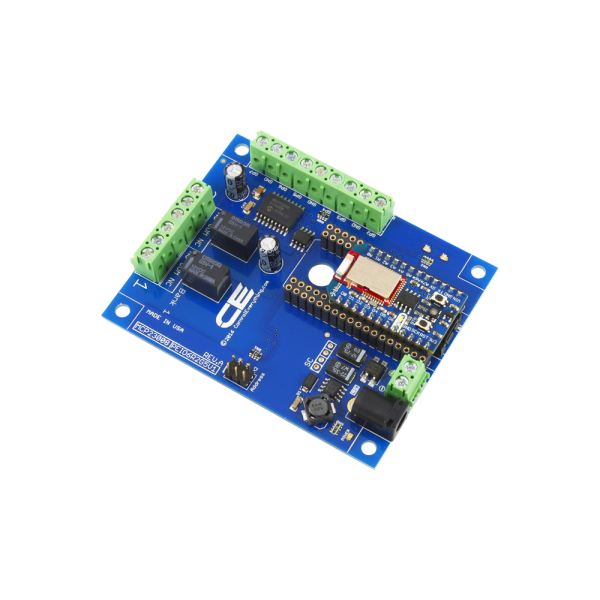

NCD PR16-28 - 무선 모듈과 전원 잭, 단자대가 있는 2채널 릴레이 보드
무선 모듈과 전원 잭, 단자대가 있는 2채널 릴레이 보드

호스트 연결

I2C 주소와
풀업 저항 설정

PR13-30의 I2C 시작 주소는 0x41이며, 주소 점퍼로 같은 계열 장치를 최대 8개까지 한 버스에 연결합니다. 호스트가 자체 I2C 포트를 사용한다면 4.7K 풀업 저항 점퍼를 선택해 신호 품질을 확보하세요.

nodeLynk 마스터 어댑터로 Arduino, Raspberry Pi, Particle, Onion Omega, PyCom 같은 호스트와 연결하며, IoT 인터페이스 모델(PR16)은 Particle Photon·Electron 계열 모듈에 장착합니다.

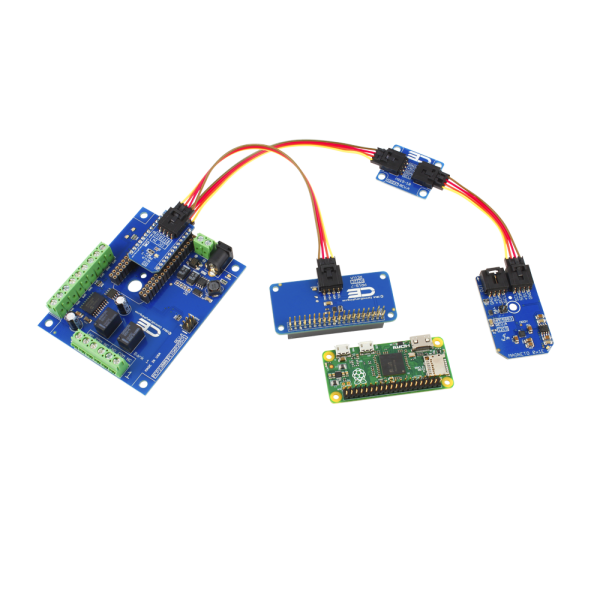

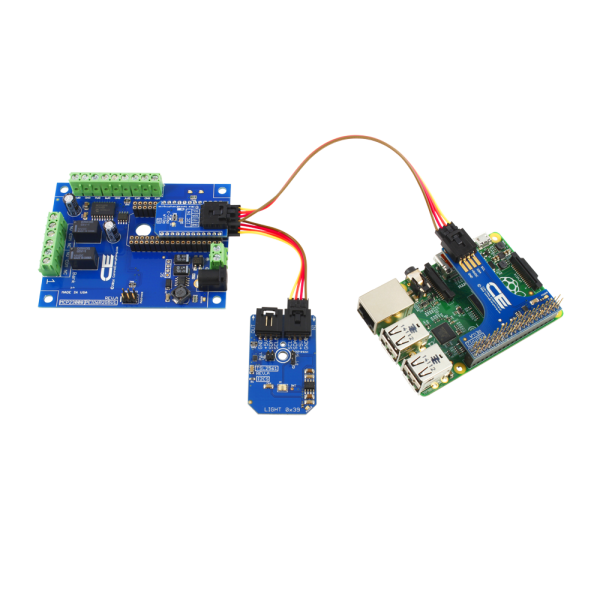

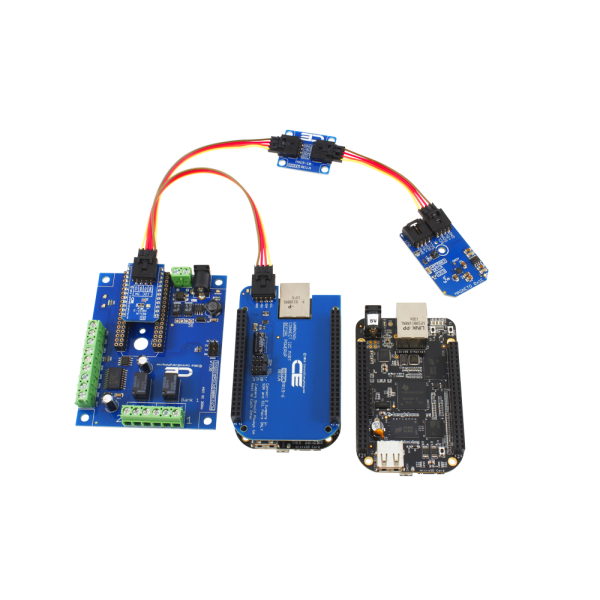

여러 보드를 한 I2C 버스에 연결한 구성

4핀 입력 커넥터와 출력 커넥터가 있어 보드를 연달아 연결합니다. 각 보드에 점퍼로 서로 다른 주소를 지정하면 호스트의 I2C 포트 하나로 여러 릴레이를 구분해 제어합니다.

부하 조건

1 A 신호 릴레이의
적용 범위

릴레이 정격은 12 VDC에서 최대 1 A이며 통신, 오디오, 저전력 신호와 저항성 부하에 적합합니다.

  • 모터와 변압기 같은 유도성 부하에는 사용하지 않습니다. 필요한 경우 별도의 유도 억제 커패시터를 검토하세요.
  • 교류 전원 부하는 대상이 아니므로 전원 개폐에는 전원용 릴레이 컨트롤러를 선택합니다.
  • 배선은 나사 단자에 연결하며 최대 16 AWG까지 받습니다.

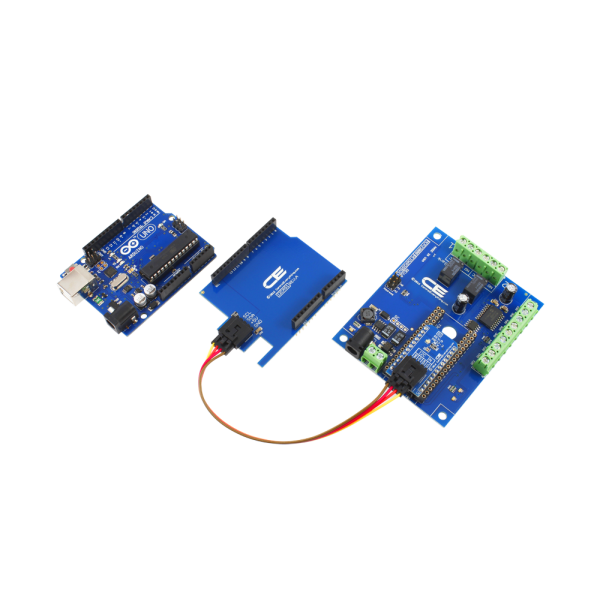

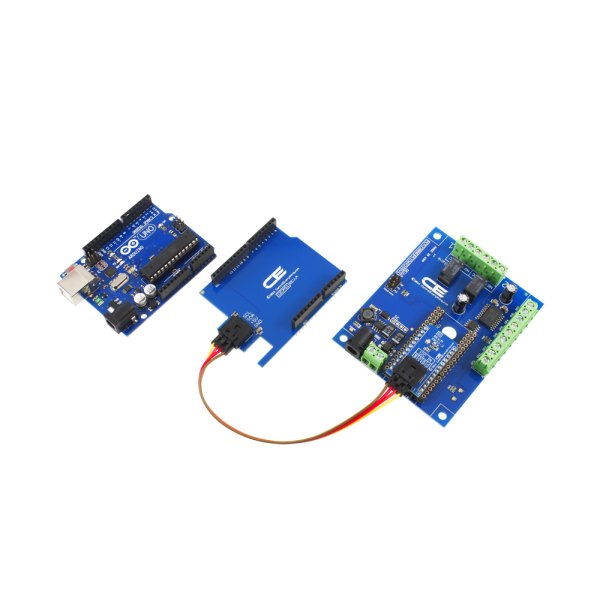

NCD PR16-28 - 릴레이 보드를 케이블로 아두이노 실드에 연결한 모습
릴레이 보드를 케이블로 아두이노 실드에 연결한 모습

사용 방법

PR13-30 I2C 신호 릴레이
Node-RED 노드와 예제 코드

신호 릴레이 보드는 I2C로 제어하며, PCA9536 칩의 PR13-30은 Node-RED용 ncd-red-pca9536 노드로 채널을 켜고 끕니다. MCP23008 칩을 쓰는 모델은 NCD 커뮤니티의 MCP23008 예제 코드로 Raspberry Pi, Arduino, Particle Photon 등에서 시험할 수 있습니다.

소프트웨어·도구하는 일
ncd-red-pca9536Node-RED에서 PCA9536 채널 방향 설정과 릴레이 제어
MCP23008 예제 (GitHub ControlEverythingCommunity/MCP23008_8-Channel)Arduino·C·Java·Python·Particle·Onion Omega용 Sample1~5
I2C Connection 설정 (Comm Type)호스트 I2C 포트는 I2C Bus, USB-I2C 어댑터는 NCD USB 선택

처음 연결하는 순서

순서할 일
1포함된 4선 I2C 케이블로 PR13-30을 nodeLynk 마스터 어댑터나 USB-I2C 어댑터에 연결합니다.
2Node-RED 디렉터리(보통 ~/.node-red)에서 ncd-red-pca9536을 설치하고 Node-RED를 다시 시작합니다.
3노드의 I2C Connection에서 Comm Type을 고르고, Channel Direction에서 릴레이 채널을 출력으로 둡니다.
4Inject 노드에서 topic을 channel_1, payload를 숫자 1로 보내 릴레이가 켜지는지 확인하세요. 0을 보내면 꺼집니다.

설치 명령과 제어 메시지

명령하는 일
npm install --unsafe-perm ncd-red-pca9536PCA9536 노드 설치
topic channel_1, payload 1릴레이 1 켜기(payload 0은 끄기)
$> python Sample#.pyMCP23008 모델: Raspberry Pi에서 Python 예제 실행(smbus 필요)

--unsafe-perm 옵션은 환경에 따라 필요하지 않을 수 있습니다. 명령 형식은 패키지 버전에 따라 다를 수 있으니 설치한 버전의 안내를 함께 확인하세요.

호스트의 자체 I2C 포트를 사용할 때는 보드의 4.7K 풀업 저항 점퍼를 선택하세요. 보드를 여러 장 연결하면 주소 점퍼로 서로 다른 주소를 지정해야 구분해 제어할 수 있습니다.

사양

5개 모델 비교 사양

항목PR13-30PR8-22PR8-21PR16-29PR16-28
릴레이 채널1채널1채널2채널1채널2채널
GPIO해당 없음7채널6채널7채널6채널
형태I2C 미니 모듈I2C 신호 릴레이 보드I2C 신호 릴레이 보드IoT 인터페이스 보드IoT 인터페이스 쉴드
동작 전원5 VDC12 VDC12 VDC12 VDC12 VDC

시리즈 공통 사양

항목사양
제어 방식I2C (PCA9536 · MCP23008)
I2C 시작 주소0x41 (PR13-30 기준)
릴레이1 SPDT, 저전력 신호용
릴레이 정격12 VDC에서 최대 1 A
정격 밖 부하모터·변압기 등 유도성 부하
보드 전원12 VDC 직접 연결 또는 옵션 전원 공급 장치 (미니 모듈은 5 VDC)
단자나사 단자, 최대 16 AWG
연결4핀 플러그로 이어 연결, 납땜 없이 설치
풀업 저항4.7K 점퍼 선택 (자체 I2C 포트 사용 시)
주소 설정주소 점퍼로 같은 계열 최대 8개 연결
호환 호스트Arduino, Raspberry Pi, Onion Omega, PyCom, Particle Photon·Electron 등 (nodeLynk 마스터 어댑터 사용)
포함 항목3인치(76 mm) 4선 I2C 케이블 (PR13-30)

활용 분야

마이크로컨트롤러에서
신호를 개폐하는 현장

  • 장비 전원 제어 — 저전력 장비의 신호 라인을 마이크로컨트롤러가 개폐합니다.
  • IoT 장치 경보 출력 — IoT 장치에서 경보 접점이나 표시등을 제어합니다.
  • 센서 모듈 연동 — 센서 모듈과 함께 소규모 자동 제어 시스템을 구성합니다.
  • 다채널 신호 스위칭 — 여러 채널의 신호 릴레이를 한 I2C 버스에 묶어 제어합니다.

선택 가이드

채널 수와 호스트별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
Arduino 같은 I2C 장치에 작게 붙일 때PR13-301채널 미니 모듈로 5 VDC 동작이며 I2C 케이블이 포함됩니다.
릴레이 1개에 디지털 입출력 7개가 더 필요할 때PR8-22 · PR16-291채널에 GPIO 7채널을 갖춥니다.
릴레이 2개가 필요할 때PR8-21 · PR16-282채널에 GPIO 6채널을 갖춥니다.
Particle Photon·Electron 같은 IoT 모듈에 붙일 때PR16 계열IoT 인터페이스 보드와 쉴드 형태로 IoT 모듈에 맞춥니다.

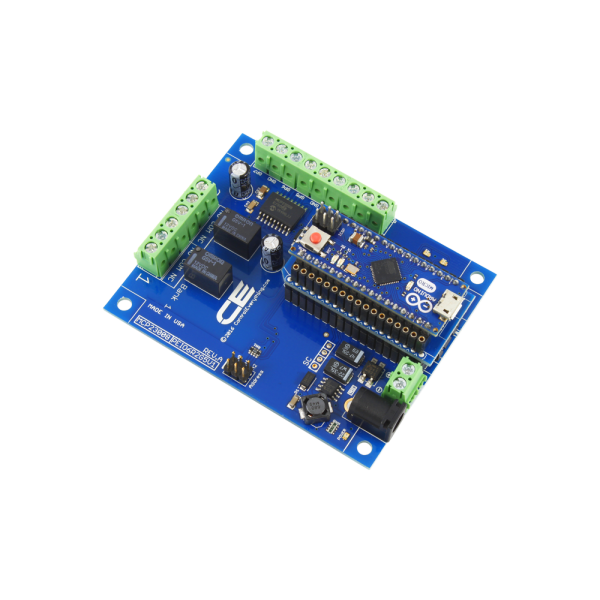

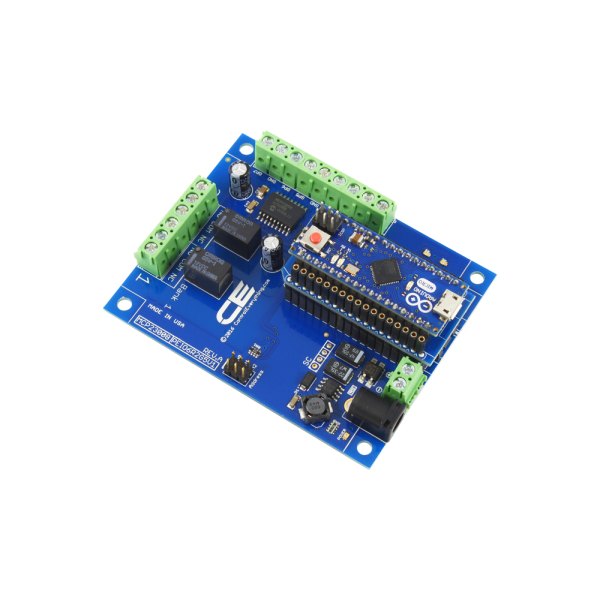

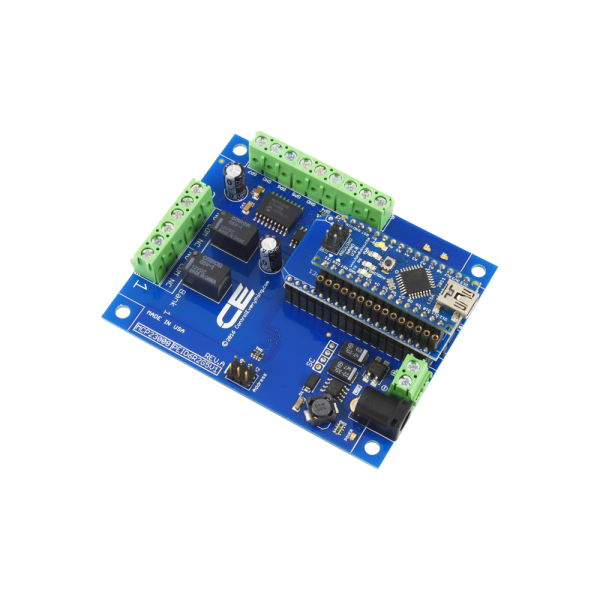

NCD PR16-28 - 소형 컨트롤러 모듈이 장착된 2채널 릴레이 보드
소형 컨트롤러 모듈이 장착된 2채널 릴레이 보드

구성·옵션

모델별 구성과
별매 부속

구성품옵션별매품번
I2C 미니 모듈1채널 · PCA9536I2C 케이블 추가PR13-30
I2C 신호 릴레이 보드1채널 · GPIO 7전원 공급 장치PR8-22
I2C 신호 릴레이 보드2채널 · GPIO 6전원 공급 장치PR8-21
IoT 인터페이스 보드1채널 · GPIO 7전원 공급 장치PR16-29
IoT 인터페이스 쉴드2채널 · GPIO 6전원 공급 장치PR16-28

함께 쓰는 장치

함께 쓰는 장치와
참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

Key Fob (NCD 스토어)

참고 사이트

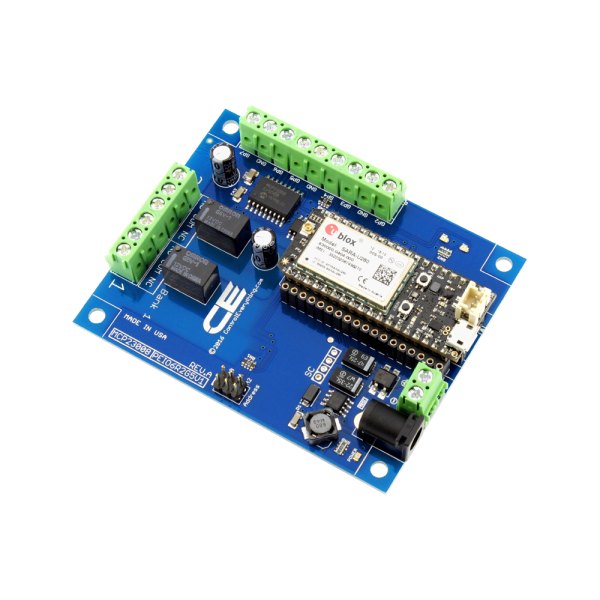

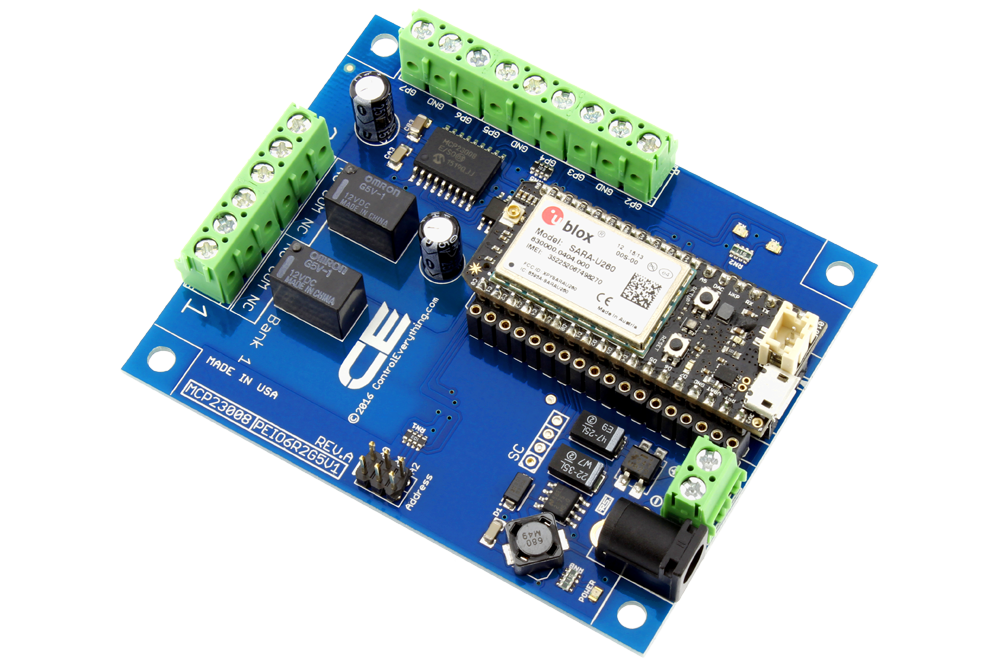

NCD PR16-28 - 무선 모듈과 녹색 단자대가 실장된 2채널 릴레이 보드
무선 모듈과 녹색 단자대가 실장된 2채널 릴레이 보드
