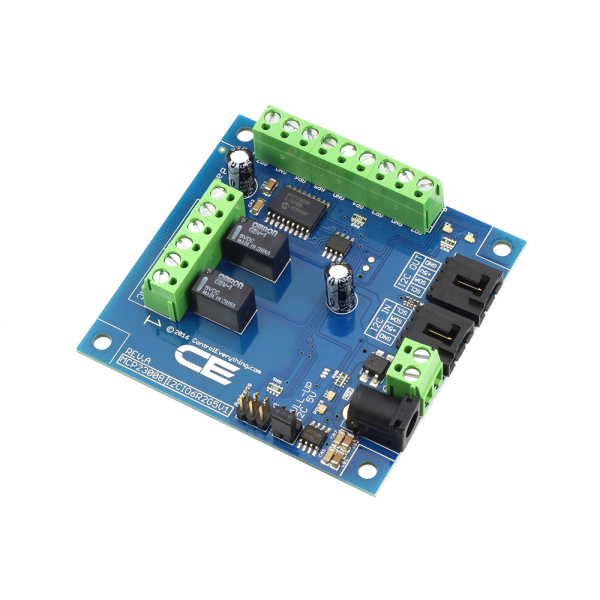

NCD PR8-21 2 채널 1Amp SPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개

NCD PR8-21 2 채널 1Amp SPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개

MODEL
PR8-21
브랜드
NCD
제품문의 구매하기

릴레이 2개와 GPIO 6개를⁣ I2C 한 줄로 제어

NCD PR8-21 2채널 1A SPDT 신호 릴레이 컨트롤러 + I2C 인터페이스 GPIO 6⁣ 릴레이 : SPDT 2개⁣ 릴레이 단자 : 릴레이당 나사 단자 3개, 14 AWG⁣ 제어 칩 : MCP23008

견적 받기

NCD 한국 독점 공급 파트너

NCD PR8-21은 12 VDC에서 최대 1 A까지 개폐하는 SPDT 릴레이 2개를 MCP23008 I2C GPIO 칩으로 구동하는 신호 릴레이 컨트롤러(Signal Relay Controller)입니다. 프로그래밍 가능한 디지털 입출력 6개가 나사 단자로 나옵니다.

릴레이는 접점 저항이 낮은 Omron 제품이며 통신이나 저전력 오디오 신호처럼 저항성 또는 약한 용량성 신호를 개폐하는 용도입니다. (주)테솔이 국내에 공식 공급합니다.

릴레이 2개

SPDT, 12 VDC 1 A

GPIO 6개

나사 단자

MCP23008

I2C GPIO 칩

최대 8개

한 I2C 버스

제품 자료

연결 도면과⁣ 샘플 코드

이 제품의 데이터시트, 기계 도면, 연결 도면, 빠른 시작 가이드 등 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

설명서와 가이드

데이터시트와 도면

소프트웨어와 코드

튜토리얼과 동영상

I2C 한 줄

마이크로컨트롤러 포트 하나로 연결

12 VDC · 1 A

신호 릴레이 최대 정격

GPIO 6~7개

릴레이와 함께 쓰는 디지털 입출력

최대 8개

주소 점퍼로 한 버스에 연결

입출력 구성

GPIO 6개로 접점 신호 감지와⁣ TTL 회로 제어

GPIO 6개는 접점 닫힘 감지에 사용하거나 외부 TTL 회로를 감시하고 제어하는 데 사용합니다. 릴레이마다 나사 단자 3개가 나와 있고 14 AWG 전선까지 받습니다. 상태 LED가 릴레이별 on/off를 보여 줍니다.

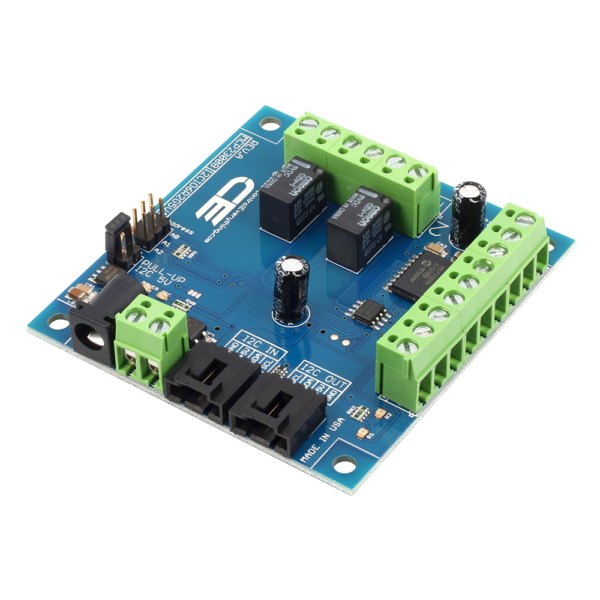

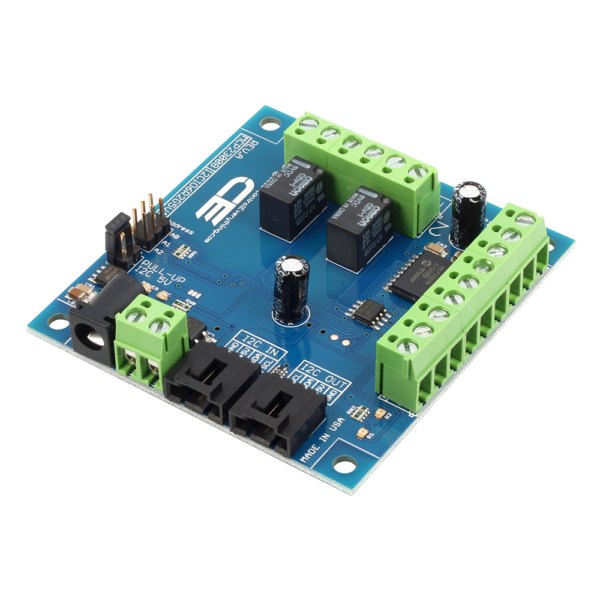

NCD PR8-21 - 릴레이와 단자대가 있는 소형 기판 전면
릴레이와 단자대가 있는 소형 기판 전면

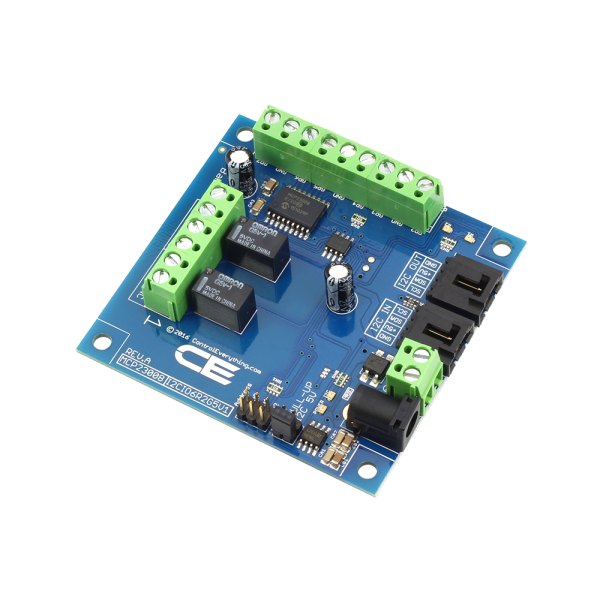

NCD PR8-21 - 소형 릴레이 기판을 위에서 본 모습
소형 릴레이 기판을 위에서 본 모습

주소 점퍼와 체인

점퍼 3개로 지정하는⁣ I2C 주소와 출력 커넥터

보드의 주소 점퍼 3개로 MCP23008 또는 MCP23017 기반 같은 계열 장치를 한 버스에 최대 8개 연결합니다. I2C 출력이 있어 릴레이 컨트롤러와 다른 I2C 장치를 체인으로 연결합니다.

예제 코드와 시험

MCP23008 샘플 코드로⁣ PR8-21 시험하기

NCD 커뮤니티의 MCP23008 샘플 코드(GitHub ControlEverythingCommunity/MCP23008_8-Channel)로 PR8-21을 시험할 수 있습니다. Arduino, C, Java, Python, Particle, Onion Omega용 Sample1~5가 있고, Raspberry Pi에서는 smbus를 설치한 뒤 $> python Sample#.py로 Python 예제를 실행합니다.

호스트와는 nodeLynk 마스터 어댑터로 연결합니다. 보드의 I2C 출력 커넥터로 다음 장치를 이어 붙일 수 있습니다.

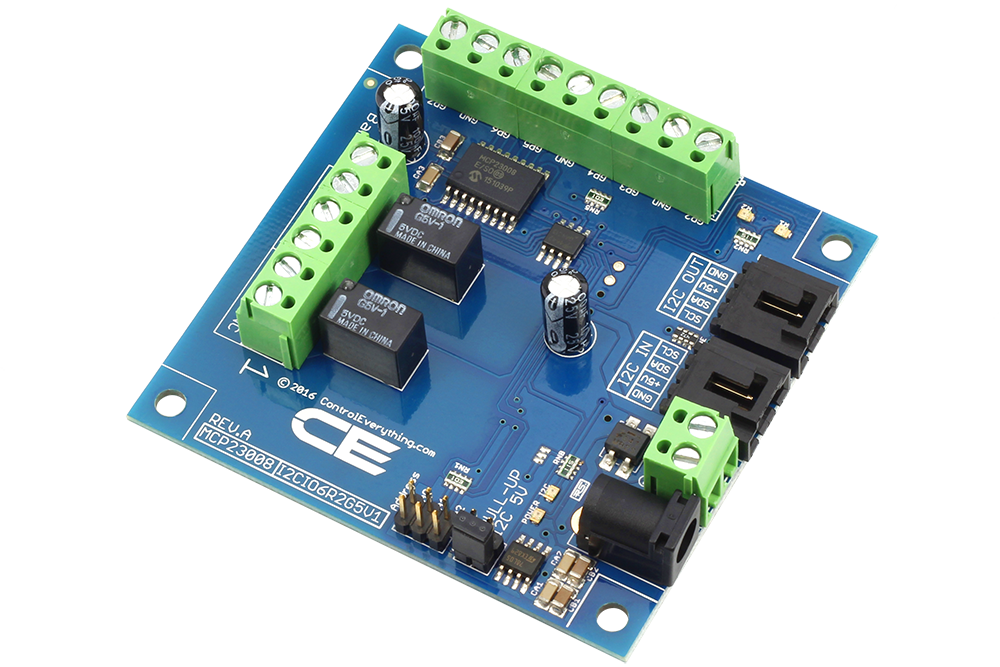

NCD PR8-21 2 채널 1Amp SPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 제품 사진

PR8-21 사양

PR8-21 릴레이·전원 사양

항목사양
릴레이SPDT 2개, 12 VDC에서 최대 1 A (Omron)
릴레이 단자릴레이당 나사 단자 3개, 14 AWG
제어 칩MCP23008
GPIO디지털 입출력 6개 (나사 단자)
주소 점퍼3개, 같은 계열 최대 8개
I2C 출력다음 장치 체인 연결용
표시등릴레이 상태 LED
전원12 VDC 나사 단자 직접 연결 또는 옵션 전원 공급 장치

쓰임새

접점 감지와 신호 개폐를⁣ 한 보드에서 하는 현장

  • 저전력 통신 신호나 오디오 신호 라인을 릴레이 2개로 전환합니다.
  • GPIO 6개로 외부 접점의 닫힘 상태를 읽습니다.

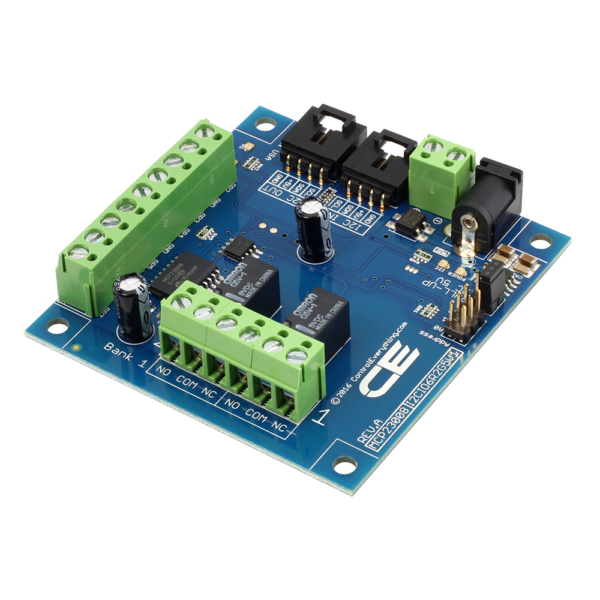

NCD PR8-21 2 채널 1Amp SPDT 신호 릴레이 컨트롤러 + I2C 인터페이스가있는 GPIO 6 개 제품 사진

함께 쓰는 장치

함께 쓰는 장치와⁣ 참고 사이트

이 제품과 함께 쓰는 NCD 장치와 참고 사이트로 연결되는 링크입니다. NCD 스토어와 외부 사이트는 영문입니다.

호환 보드와 어댑터 (NCD 스토어)

같은 계열

PR8-21과⁣ 같은 계열 신호 릴레이

  • PR13-30 — 1채널 5 VDC I2C 미니 모듈
  • PR8-22 — 1채널 릴레이와 GPIO 7개, I2C 인터페이스 보드
  • PR16-28 — 2채널 릴레이와 GPIO 6개, IoT 인터페이스 쉴드
  • PR16-29 — 1채널 릴레이와 GPIO 7개, IoT 인터페이스 보드
