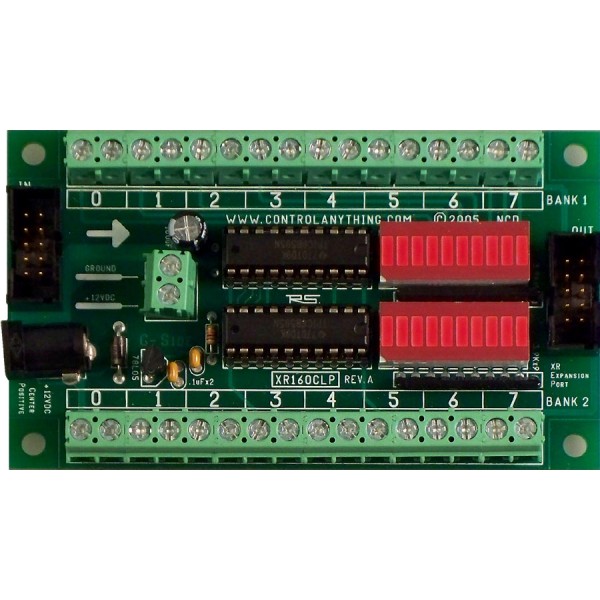

NCD XR16OCLP XR 확장 보드 16 채널 저전력 오픈 콜렉터

NCD XR16OCLP XR 확장 보드 16 채널 저전력 오픈 콜렉터

MODEL
XR16OCLP
브랜드
NCD
제품문의 구매하기

외부 릴레이와 접촉기를⁣ 16채널 더 구동하는 확장 보드

NCD XR16OCLP XR 확장 16채널 오픈 콜렉터 보드⁣ 구성 : 16채널 저전력 오픈 콜렉터 XR 확장 보드⁣ 출력 : 오픈 콜렉터 16채널⁣ 전원 : 2.1 mm 전원 커넥터

견적 받기

NCD 한국 독점 공급 파트너

NCD XR16OCLP는 ProXR 컨트롤러의 XR 포트에 연결해 16채널 저전력 오픈 콜렉터 출력을 더하는 XR 확장 보드(16-Channel Low Power Open Collector Board)입니다. 컨트롤러 한 대로 제어하는 외부 릴레이 패널과 접촉기 수를 늘립니다.

ProXR 컨트롤러에는 릴레이를 최대 256개까지 추가할 수 있습니다. 보드에는 6 in XR 확장 케이블이 포함되어 있어 받은 즉시 컨트롤러에 연결할 수 있습니다. 이 확장 보드는 (주)테솔이 국내에 공식 공급합니다.

제품 자료

제품 설명서와⁣ 자료

이 제품의 기계 도면 링크를 모았습니다. 제조사 NCD가 제공하는 자료이며 영문이 많습니다.

16채널

오픈 콜렉터 출력 수

최대 256개

ProXR 컨트롤러 릴레이 확장 한도

6 in

포함된 XR 확장 케이블

2.1 mm

전원 커넥터 규격

특징

출력 채널을⁣ 16개 더하는 보드

핵심 특징현장에서 달라지는 점
오픈 콜렉터 출력 16채널외부 릴레이나 접촉기를 채널마다 구동하므로 컨트롤러 본체의 릴레이 수 제한을 넘어 부하를 늘립니다.
릴레이 종류 선택기계식과 솔리드 스테이트 릴레이를 섞어 연결할 수 있어 부하 성격에 맞는 스위칭 소자를 고를 수 있습니다.
DPDT 신호 릴레이 연결신호 스위칭용 DPDT 릴레이도 외부 출력에 연결해 통신선을 전환할 수 있습니다.
상태 LED오픈 콜렉터 상태 LED와 전원 LED로 채널 동작 여부를 배선 현장에서 바로 확인합니다.
나사 터미널 배선나사 터미널 커넥터로 부하선을 고정해 진동 환경에서도 접속이 유지됩니다.
6 in XR 확장 케이블 포함짧은 케이블이 포함되어 있어 추가 부품 없이 컨트롤러와 바로 연결합니다.

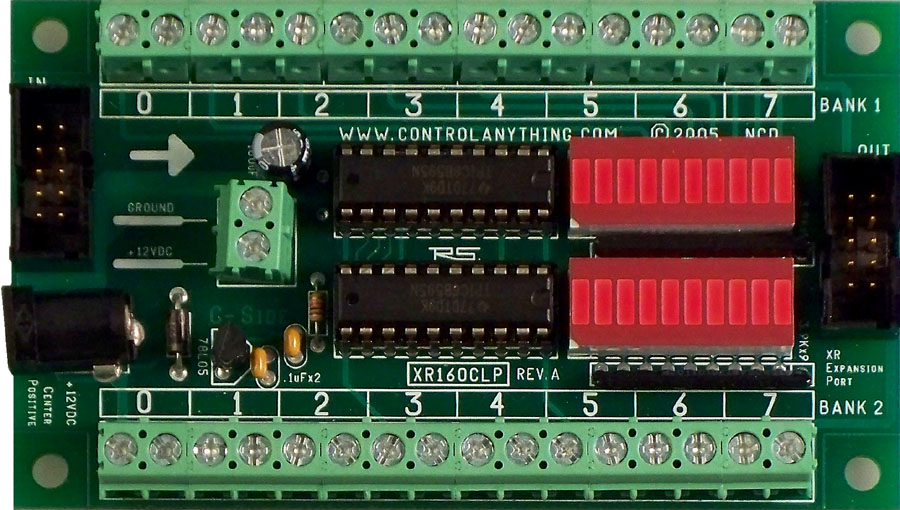

NCD XR16OCLP - 단자대와 LED 표시가 배열된 16채널 확장 보드
단자대와 LED 표시가 배열된 16채널 확장 보드

연결 조건

XR 포트 연결과⁣ 케이블 길이

확장 보드는 ProXR 컨트롤러의 XR 포트에 연결해야만 동작합니다. ProXR Lite 컨트롤러에는 XR 확장 포트가 없어 연결할 수 없습니다. 확장을 여러 개 이어 붙이면 노이즈가 쌓이기 쉬우므로 컨트롤러를 포함한 전체 케이블 길이는 1 m 또는 2 m 이하를 권장합니다.

케이블 길이와 노이즈

확장 보드를 여러 장 쓸 때는 보드 사이 케이블을 가장 짧게 잡아야 신호가 안정됩니다. XR 확장과 FXR 확장은 외형이 비슷해도 서로 직접 호환되지 않으니, 컨트롤러가 지원하는 확장 계열을 먼저 확인하세요.

부하 연결

외부 릴레이와⁣ 접촉기 연결

  • 출력 형식: 오픈 콜렉터 16채널이며 외부 릴레이와 접촉기를 제어합니다.
  • 표시: 오픈 콜렉터 상태 LED와 전원 LED를 갖춥니다.
  • 전원: 2.1 mm 전원 커넥터에 옵션 전원 공급 장치를 연결합니다.

사양

오픈 콜렉터와⁣ XR 확장 사양

항목내용
구성16채널 저전력 오픈 콜렉터 XR 확장 보드
표시오픈 콜렉터 상태 LED · 전원 LED
연결나사 터미널 · 2.1 mm 전원 커넥터 · 6 in XR 확장 케이블 포함
출력오픈 콜렉터 16채널 · 외부 릴레이 · 접촉기 제어
전원2.1 mm 전원 커넥터 · 옵션 전원 공급 장치
최대 릴레이ProXR 컨트롤러에 최대 256개 추가
케이블 길이컨트롤러 포함 전체 1 m 또는 2 m 이하 권장
호환 컨트롤러ProXR 컨트롤러의 XR 포트 (ProXR Lite는 XR 포트 없음)
릴레이 종류기계식 · 솔리드 스테이트 · DPDT 신호 릴레이

활용 분야

출력 확장이⁣ 필요한 설비

  • ProXR 컨트롤러 출력 확장 — 컨트롤러 한 대로 제어하는 출력 채널을 늘립니다.
  • 외부 릴레이 패널 제어 — 릴레이 패널이나 접촉기를 오픈 콜렉터 출력으로 구동합니다.
  • 혼합 릴레이 구성 — 기계식과 솔리드 스테이트 릴레이를 함께 구성합니다.
  • 신호 전환 추가 — 신호 스위칭용 DPDT 릴레이를 더합니다.

선택 가이드

컨트롤러와 부하별⁣ 선택 기준

이럴 때 (현장 조건·용량)권장 구성선택 이유
ProXR 컨트롤러에 채널을 더 늘릴 때XR16OCLP를 XR 포트에 연결오픈 콜렉터 출력 16채널을 추가합니다.
ProXR Lite 컨트롤러를 사용할 때다른 확장 방식 검토ProXR Lite에는 XR 포트가 없어 이 보드를 연결할 수 없습니다.
기계식 부하 스위칭이 필요할 때기계식 릴레이를 외부 출력에 연결오픈 콜렉터 출력으로 외부 릴레이를 구동합니다.
저전력 신호 스위칭이 필요할 때DPDT 신호 릴레이 선택신호선 전환에 맞는 릴레이를 외부 출력에 붙입니다.

구성·옵션

구성품과⁣ 옵션

구분내용
구성품XR16OCLP 보드 · 6 in XR 확장 케이블
옵션옵션 전원 공급 장치
연결ProXR 컨트롤러의 XR 포트
최대 릴레이ProXR 컨트롤러 기준 최대 256개
