XBee 지그비 모듈(S1) RPSMA 안테나

MODEL: XB24-ASI-001
브랜드: DIGI

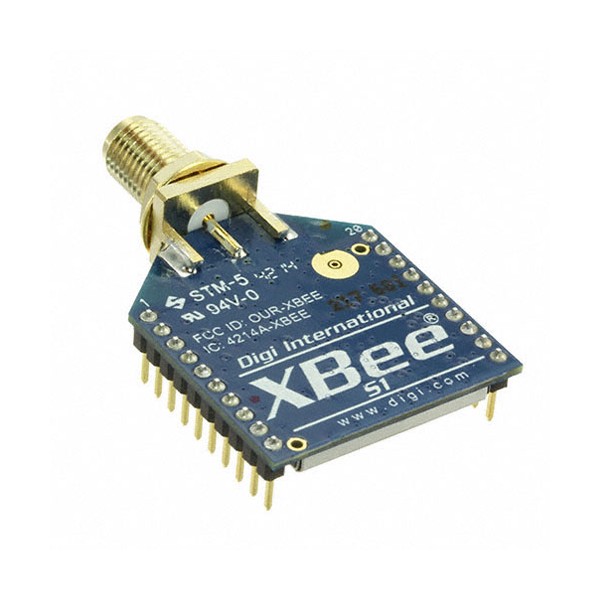

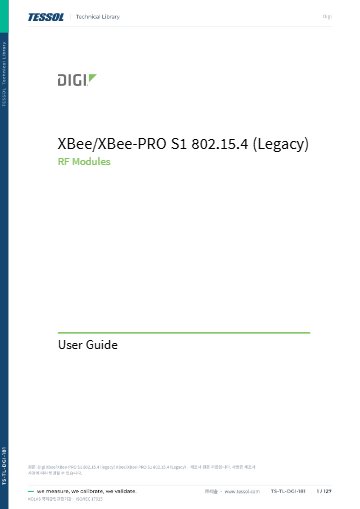

제품 자료: XBee/XBee-PRO S1 802.15.4 (Legacy) 사용 설명서(영문)

제품문의 구매하기

포장을 열고 전원만 넣으면
통신하는 802.15.4 모듈

Digi XBee 802.15.4 (Series 1) 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee S1 802.15.4 무선 모듈(Series 1, 2.4 GHz 저전력 모듈)은 1 mW 출력으로 점대점·점대다 센서 데이터를 전송합니다. 포장을 열고 전원을 연결하면 기본 설정만으로 모듈끼리 바로 통신을 시작합니다.

실외 가시거리 100 m, 실내·도심 30 m 거리를 연결하며 수신 감도는 -92 dBm(1 % PER)입니다. 128비트 AES로 무선 구간을 암호화하는 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

1 mW

송신 출력(+0 dBm)

45 mA

3.3 V 송신 전류

16채널

2.4 GHz 대역 통신 채널

2.8 ~ 3.4 V

전원 전압

특징

XBee S1의
설정·호환·보안 기능

핵심 특징	현장에서 달라지는 점
설정 없이 시작	포장을 열고 전원을 연결하면 바로 통신하므로 시험 구성 시간이 짧아집니다.
AT 명령 설정	고급 설정은 간단한 AT 명령으로 처리하므로 별도 프로그래밍이 필요 없습니다.
XBee-PRO 핀 호환	출력이 더 필요하면 같은 핀 배치의 PRO 모듈로 교체할 수 있어 기판을 다시 설계하지 않아도 됩니다.
128비트 AES	무선 구간을 암호화해 도청 위험을 낮춥니다.
재전송과 확인 응답	전송 실패 시 재전송하므로 센서 값 누락이 줄어듭니다.
16채널	16개 채널 가운데 골라 인접 네트워크와의 간섭을 줄일 수 있습니다.

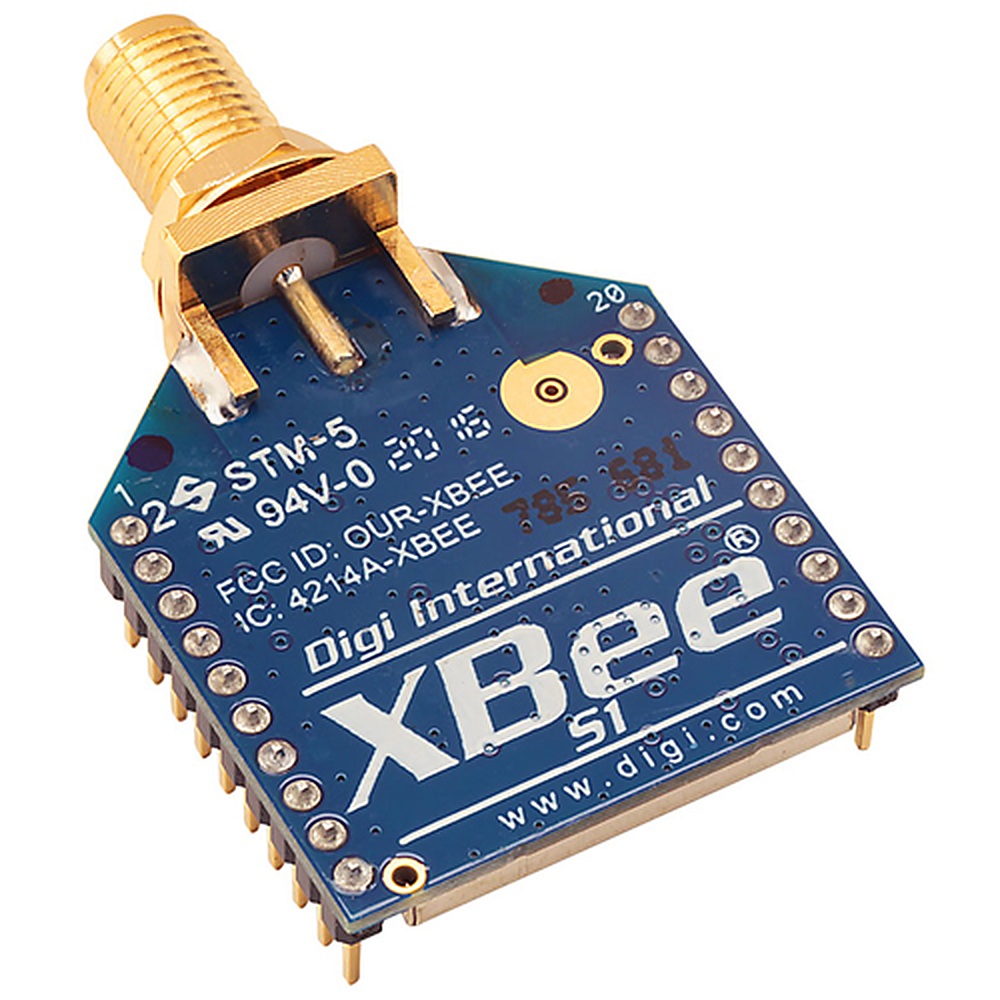

안테나 커넥터가 달린 무선 모듈의 상단 기판

네트워크 설계

주소 지정과
필터링 기준

채널당 65,000개의 네트워크 주소를 지정할 수 있어 대규모 센서 군도 한 채널에 수용합니다. PAN ID와 채널, 64비트 주소로 통신 대상을 걸러 인접 네트워크의 패킷을 차단합니다. 점대점·점대다·피어투피어 토폴로지를 지원하며, 수집기 하나에 여러 노드를 붙이는 구조가 기본입니다.

실외 100 m · 실내 30 m 거리의 조건

통신 거리는 간섭이 적은 자유 공간을 기준으로 산출한 값입니다. 벽과 금속 설비가 많은 현장에서는 이보다 짧아지므로 노드 간격은 설치 후보 위치에서 링크 시험을 거쳐 정하세요. 더 먼 거리가 필요하면 같은 계열의 XBee-PRO S1을 검토하세요.

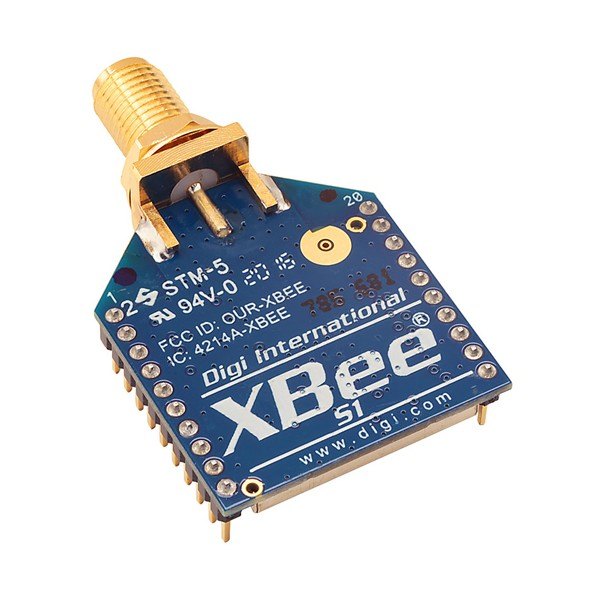

SMA 안테나 커넥터와 모듈 기판을 가까이서 본 모습

사용 방법

XBee S1 802.15.4
XCTU 연결과 첫 AT 명령

XBee S1은 기본 설정 그대로 모듈끼리 통신하고, 고급 설정은 XCTU나 터미널에서 AT 명령으로 바꿉니다. RS-232·USB 인터페이스 보드에 끼워 PC와 연결합니다.

소프트웨어·도구	하는 일
XCTU	모듈 검색·추가, 설정 읽기·쓰기
AT 명령 모드	시리얼 터미널에서 파라미터 변경
API 모드	호스트 프로그램에서 프레임으로 제어

처음 연결하는 순서

순서	할 일
1	XBee S1을 RS-232 또는 USB 인터페이스 보드에 끼우고 PC에 연결합니다.
2	XCTU의 Add devices에서 Discover devices로 모듈을 찾아 Add selected devices를 누르고, 통신 속도는 기본 9600 b/s(BD=3)에 맞추세요.
3	터미널에서 앞뒤로 1초씩 입력을 멈추고 +++ 를 보내 명령 모드로 들어갑니다.
4	AT 명령으로 노드 이름 같은 설정을 바꾼 뒤 WR로 저장하세요.

XBee S1 명령 모드 예시

명령	하는 일
+++	명령 모드 진입(앞뒤 1초 동안 입력 없음)
ATNIMy XBee,AC	노드 이름(NI)을 My XBee로 바꾸고 AC로 즉시 적용

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 모듈의 사용자 가이드를 함께 확인하세요.

사양

1 mW 출력
S1 802.15.4 사양

항목	사양
주파수 · 속도	2.4 GHz · 16채널 · RF 250 kbps
송신 출력	1 mW (+0 dBm)
수신 감도	-92 dBm (1 % PER)
통신 거리	실내·도심 최대 30 m (100 ft) · 실외 가시거리 최대 100 m (300 ft)
전원 · 전류	2.8 – 3.4 VDC · TX 45 mA · RX 50 mA · 파워다운 <10 µA @ 25 °C
시리얼	3.3 V CMOS UART · 1200 bps – 250 kbps
I/O · 보안	디지털 I/O 8개 · 10비트 ADC 6채널 · 128비트 AES
확산 방식	DSSS (직접 시퀀스 확산 스펙트럼)
주파수 대역	2.4000 – 2.4835 GHz
네트워크 토폴로지	점대점 · 점대다 · 피어투피어
오류 처리	재전송 · 확인 응답
식별자 · 채널	PAN ID · 64비트 IEEE MAC · 16채널
필터링	PAN ID · 채널 · 64비트 주소
주소 지정	채널당 65,000개 네트워크 주소
설정 방식	API 또는 AT 명령 · 로컬 또는 OTA(무선)
권장 전압	XBee 풋프린트 기준 3.0 – 3.4 VDC
송신 전류	부스트 모드 45 mA · 일반 모드 35 mA (@ 3.3 V)
안테나 옵션	와이어 · 칩 · U.FL · RPSMA
크기	24.38 x 27.61 mm (0.960 x 1.087 in)
무게	3 g (0.10 oz)
동작 온도	-40 ~ 85 °C (산업용)
규제 식별번호	FCC OUR-XBEE · IC 4214A-XBEE · ETSI · C-Tick · Telec
인증 · 규격	FCC · IC · ETSI · C-Tick · RoHS 준수

활용 분야

소규모 무선 센서망
구축 현장

센서 데이터 전송 — 온도·습도 같은 측정값을 모듈끼리 전송합니다.
점대점 연결 — 두 지점 사이의 장치를 직접 연결합니다.
점대다 수집 — 여러 센서의 값을 한 장치로 수집합니다.
소형 장치 내장 — 작은 기판에 넣어 무선 기능을 추가합니다.

선택 가이드

출력과 거리로 고르는
802.15.4 모듈

이럴 때 (현장 조건)	권장 모델	선택 이유
실내 위주로 기판 공간과 소비전류를 줄일 때	XBee S1 802.15.4	송신 전류 45 mA로 구동 부담이 작고 설정이 간단합니다.
실외 1.6 km급 장거리가 필요할 때	XBee-PRO S1 802.15.4	60 mW 출력으로 거리를 늘리며 핀 배치가 같습니다.
신규 설계에서 BLE나 MicroPython이 필요할 때	XBee 3 802.15.4	칩과 기능이 확장된 세대라 BLE나 MicroPython이 필요한 신규 설계에 맞습니다.

구성·옵션

XBee S1 안테나별
파트 넘버

파트 넘버	안테나
XB24-AWI-001	와이어
XB24-API-001	PCB 안테나
XB24-AUI-001	U.FL
XB24-ASI-001	RPSMA

XBee S1과 함께 보는
802.15.4 모듈

XBee S1의 통신 거리는 어떤 조건에서 나온 값입니까?
실내·도심 30 m와 실외 가시거리 100 m는 자유 공간 조건의 값입니다. 설치 환경에 따라 짧아지므로 현장 링크 시험으로 노드 간격을 정하세요.
XBee S1 안테나는 어떻게 구분합니까?
파트 넘버 끝자리로 구분합니다. 와이어, PCB 안테나, U.FL, RPSMA 가운데 기판과 설치 환경에 맞춰 고르세요.
XBee-PRO S1과 함께 사용할 수 있습니까?
네, 같은 802.15.4 계열이라 한 네트워크에 구성할 수 있습니다. 출력 차이로 양방향 통신 거리가 달라질 수 있으므로 배치할 때 고려하세요.
XBee S1은 어떤 방식으로 설정합니까?
포장을 열면 기본 설정으로 바로 통신하고, 고급 설정은 AT 명령으로 처리합니다. 시리얼은 3.3 V CMOS UART입니다.
