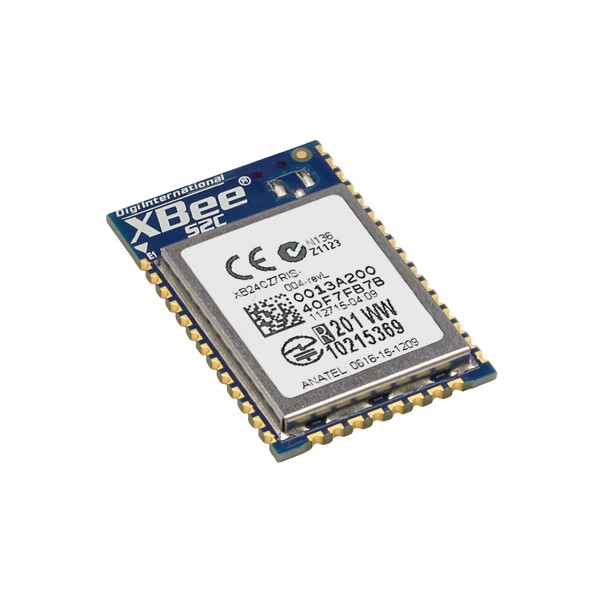

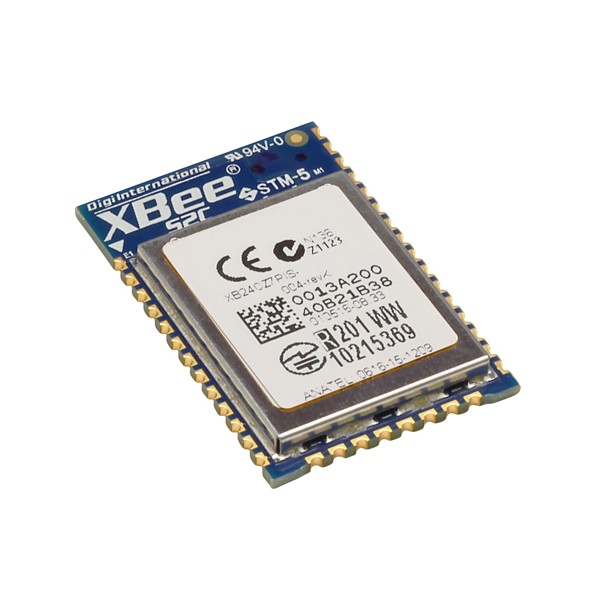

Digi XBee S2C 802.15.4 SMT 타입

Digi XBee S2C 802.15.4 SMT 타입

MODEL
2.4GHz 포인트-투-포인트 무선 모듈
브랜드
DIGI

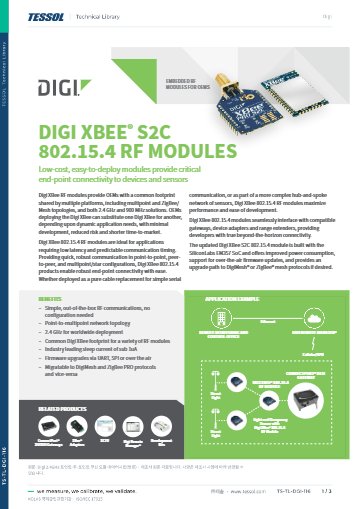

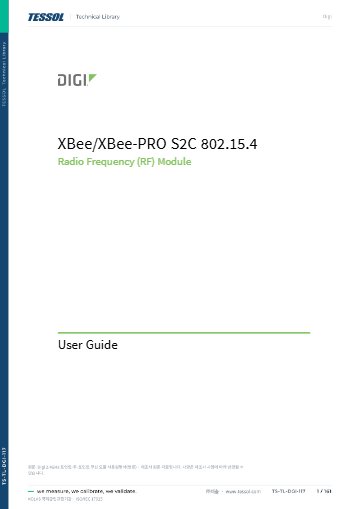

제품 자료
제품문의 구매하기

네트워크가 바뀌어도
펌웨어만 바꾸는 S2C 모듈

Digi XBee S2C 802.15.4 스루홀 · SMT 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee S2C 802.15.4 모듈(2.4 GHz 무선 통신 모듈)은 Silicon Labs EM357 SoC에 802.15.4 펌웨어를 올려 노드끼리 직접 통신합니다. 스루홀과 SMT 두 형태로 점대점·점대다 센서 수집 설비에 적용합니다.

같은 하드웨어에서 DigiMesh나 Zigbee 펌웨어로 업데이트할 수 있어 네트워크 구조가 바뀌어도 모듈을 교체하지 않아도 됩니다. 부스트 모드의 +8 dBm 출력과 -102 dBm 감도로 실외 가시거리 1200 m를 연결하며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

16채널

2.4 GHz ISM 대역 통신 채널

+8 dBm

부스트 모드 송신 출력

-102 dBm

부스트 모드 수신 감도

15개

디지털 I/O 핀

특징

S2C 802.15.4의
직접 통신과 펌웨어 전환

핵심 특징현장에서 달라지는 점
802.15.4 직접 통신라우팅 없이 노드끼리 통신하므로 설정이 단순하고 지연이 짧아 소규모 센서망 구축이 빠릅니다.
DigiMesh·Zigbee 펌웨어 전환현장 요구가 메시나 Zigbee로 바뀌어도 하드웨어를 유지한 채 펌웨어만 갱신하면 됩니다.
PAN ID·채널·64비트 주소 필터링인접 네트워크의 간섭 패킷을 걸러 수집 데이터의 신뢰도를 높입니다.
재시도와 확인 응답재전송으로 패킷 전달률을 높여 측정값 누락을 줄입니다.
XCTU 설정과 Remote Manager세 가지 프로토콜을 한 프로그램에서 설정하고, 중앙 플랫폼에서 원격으로 제어할 수 있습니다.
TrustFence 보안175개 이상의 보안 제어 기능으로 무선 데이터를 보호합니다.

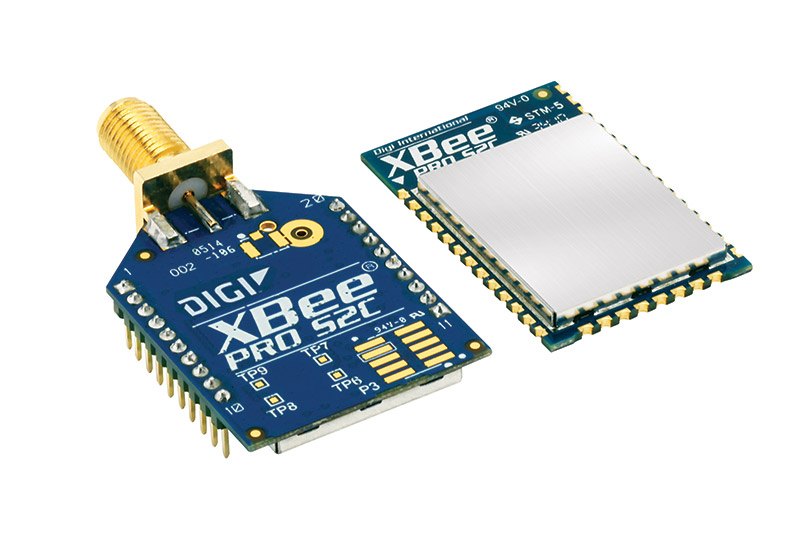

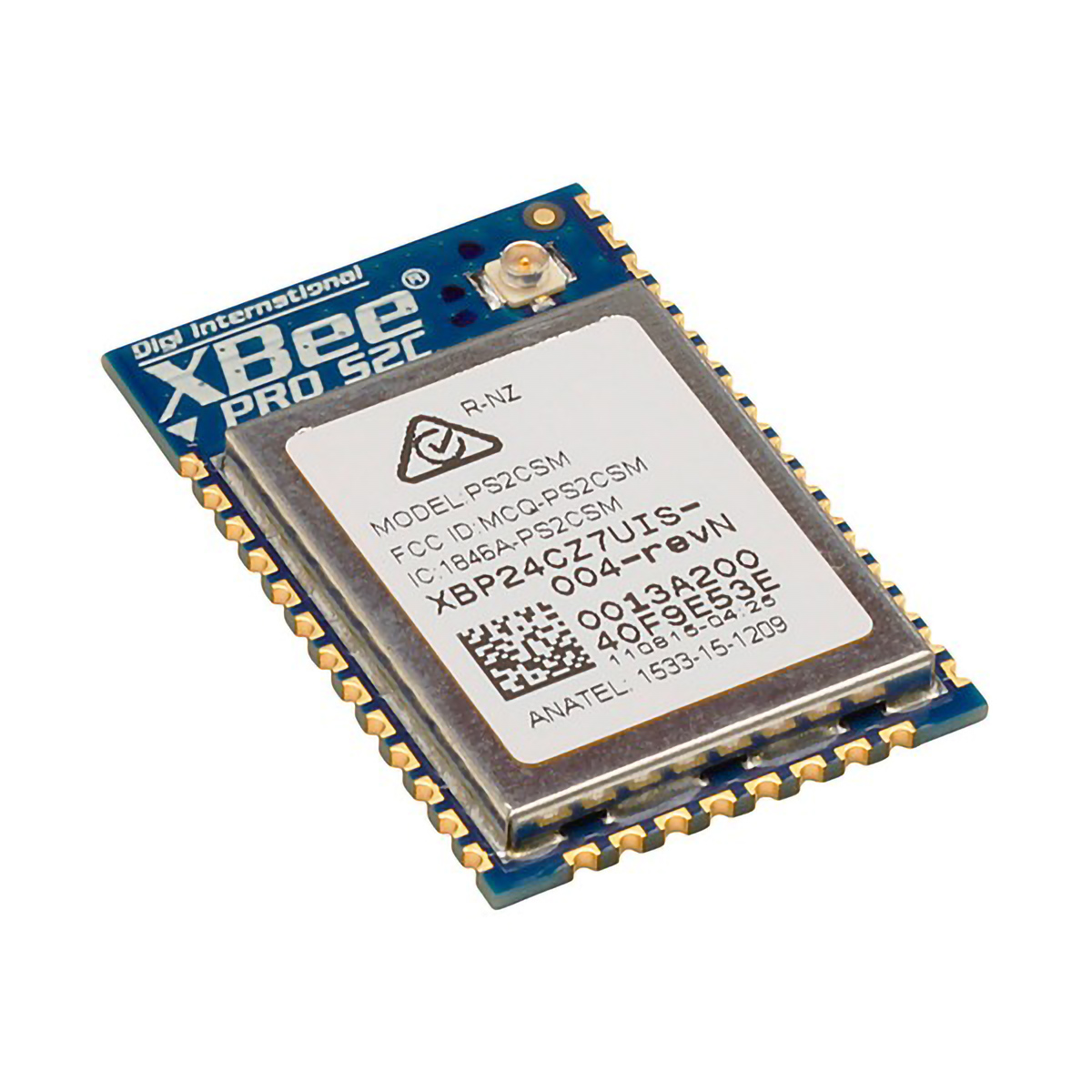

DIGI 2.4GHz 포인트-투-포인트 무선 모듈 - 안테나 커넥터가 달린 무선 모듈 기판 외형
안테나 커넥터가 달린 무선 모듈 기판 외형

프로토콜 전환

펌웨어 업데이트로
네트워크 구조 전환

802.15.4에서 DigiMesh·Zigbee까지

출하 시 802.15.4 펌웨어가 올라가 있고, XCTU에서 DigiMesh 또는 Zigbee 펌웨어를 내려받아 갱신하면 같은 모듈이 해당 프로토콜로 동작합니다. 점대점으로 시작한 설비가 노드 수 증가로 메시 구조를 요구할 때 하드웨어 교체 없이 대응할 수 있습니다.

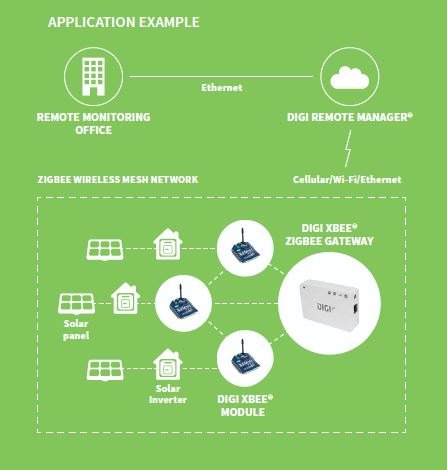

DIGI 2.4GHz 포인트-투-포인트 무선 모듈 - 무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도
무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도

통신 거리

자유 공간 거리와
현장 보정

실내·도심 60 m, 실외 가시거리 1200 m는 간섭이 적은 자유 공간 조건의 값입니다. 건물 구조와 안테나 높이, 방향, 기상에 따라 실제 거리는 줄어드므로 설치 전에 후보 위치에서 링크 시험을 거쳐 노드 간격을 정하세요.

사용 방법

XBee S2C 802.15.4
XCTU 검색과 명령 모드 설정

XBee S2C 802.15.4는 XCTU에서 검색해 설정하고, UART·SPI로 AT 명령이나 API 프레임을 받습니다. 기본은 transparent 모드이며 AP 값을 1 또는 2로 바꾸면 API 모드로 동작합니다.

소프트웨어·도구하는 일
XCTU모듈 검색·추가, 설정 읽기·쓰기, OTA 펌웨어 업데이트(6.3.0 이상)
AT 명령 모드UART에서 파라미터 변경과 저장
API 모드 (AP=1, AP=2)호스트 MCU가 프레임으로 송수신·설정

처음 연결하는 순서

순서할 일
1모듈을 RS-232 또는 USB 인터페이스 보드에 끼우고 PC에 연결합니다.
2XCTU에서 Discover devices를 누르고 안내에 따라 검색한 뒤 Add selected devices를 선택하세요.
3기본 통신 속도 9600 b/s(BD=3)로 연결되는지 확인합니다.
4+++ 로 명령 모드에 들어가 설정을 바꾸고 WR로 저장한 뒤 CN으로 빠져나오세요.

XBee S2C 802.15.4 AT 명령 예시

명령하는 일
+++명령 모드 진입(앞뒤 1초 동안 입력 없음, 입력 뒤 Enter 금지), 성공 시 OK 응답
ATNIMy XBee,AC노드 이름(NI)을 My XBee로 바꾸고 AC로 즉시 적용, 성공 시 OK 응답

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 모듈의 사용자 가이드를 함께 확인하세요.

XCTU로 OTA 펌웨어 업데이트를 하려면 MM(Mac Mode)이 0 또는 3이어야 합니다.

사양

EM357 기반
802.15.4 사양

항목사양
프로토콜 · 칩셋802.15.4 · Silicon Labs EM357 SoC
주파수 · 속도ISM 2.4 GHz · 16채널 · RF 250 kbps · 시리얼 최대 1 Mbps · DSSS
송신 출력3.1 mW (+5 dBm) · 부스트 모드 6.3 mW (+8 dBm)
수신 감도-100 dBm · 부스트 모드 -102 dBm (1 % PER)
링크 버짓110 dB
통신 거리실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft)
전원 · 전류2.1 – 3.6 V · TX 33 mA (부스트 45 mA) · RX 28 mA (부스트 31 mA) · 파워다운 <1 µA @ 25 °C
인터페이스UART · SPI · 디지털 I/O 15개 · 10비트 ADC 4채널
보안 · 온도128비트 AES · -40 °C – +85 °C
설정 방식API 또는 AT 명령 · 로컬 또는 OTA
펌웨어 업데이트UART · SPI · OTA
폼 팩터스루홀 · 표면 실장
안테나 옵션스루홀: PCB · U.FL · RPSMA · 와이어 / SMT: RF 패드 · PCB · U.FL
치수 (가로 x 세로 x 높이)스루홀 0.960 x 1.087 in (2.438 x 2.761 cm) / SMT 0.866 x 1.33 x 0.120 in (2.199 x 3.4 x 0.305 cm)
프로토콜 전환DigiMesh · Zigbee 펌웨어 업데이트 가능
신뢰성 전송재시도 · 확인 응답(ACK)
필터링PAN ID · 채널 · 64비트 주소
해외 인증FCC · IC (북미) · ETSI (유럽) · TELEC (일본)

활용 분야

직접 통신 구성이
맞는 현장

  • 점대점 연결 — 두 장치 사이의 센서 데이터를 직접 전송합니다.
  • 점대다 수집 — 여러 장치의 데이터를 한 노드로 수집합니다.
  • 원격 계측 — 떨어진 설비의 측정값을 무선으로 전달합니다.
  • 제품 내장 — 기판에 넣어 완제품에 무선 기능을 추가합니다.
  • DigiMesh 전환 검토 — 펌웨어를 바꿔 메시 구성으로 확장합니다.

선택 가이드

네트워크 구조로 고르는
S2C 펌웨어

이럴 때 (현장 조건)권장 모델선택 이유
노드끼리 직접 잇는 단순 구성일 때XBee S2C 802.15.4라우팅 없이 직접 통신하므로 설정이 단순합니다.
메시로 노드를 넓힐 때XBee S2C DigiMesh 2.4모든 노드가 같은 역할을 맡아 경로가 이중화됩니다.
Zigbee 기기와 맞춰야 할 때XBee S2C ZigbeeZigbee PRO 2007 장치와 한 네트워크로 동작합니다.

구성·옵션

S2C 802.15.4
형태·안테나별 파트 넘버

형태파트 넘버 (안테나)
스루홀 (TH) · 2.438 x 2.761 cmXB24CAPIT-001 (PCB) · XB24CAUIT-001 (U.FL) · XB24CASIT-001 (RPSMA) · XB24CAWIT-001 (와이어)
표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cmXB24CAPIS-001 (PCB) · XB24CAUIS-001 (U.FL) · XB24CARIS-001 (RF 패드)
