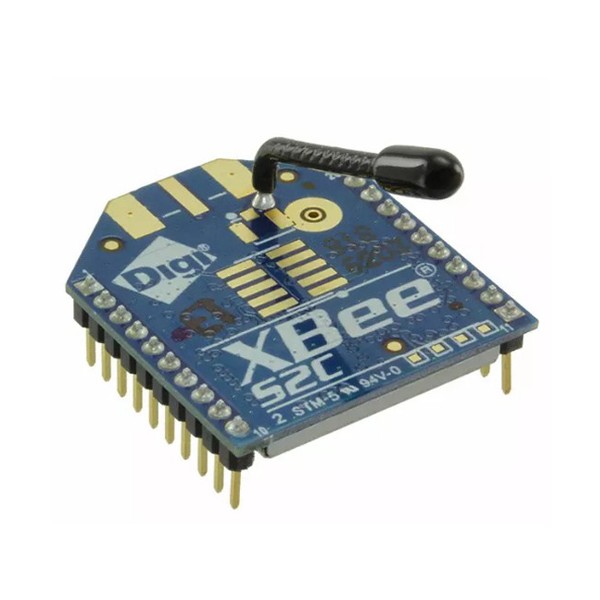

XBee S2C DigiMesh TH 타입

XBee S2C DigiMesh TH 타입

MODEL
2.4GHz 매쉬형 무선 모듈
브랜드
DIGI

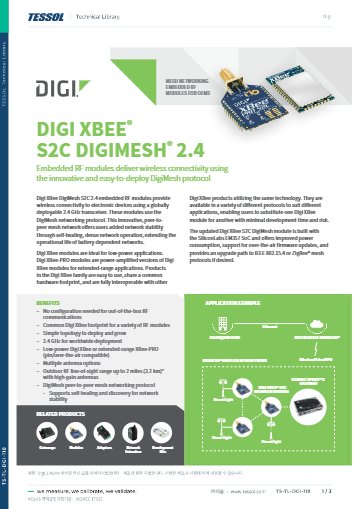

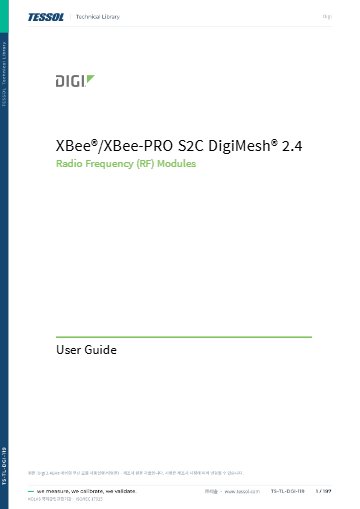

제품 자료
제품문의 구매하기

한 노드가 막혀도 다른 노드가
중계하는 DigiMesh 모듈

Digi XBee S2C DigiMesh 2.4 스루홀 · SMT 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee S2C DigiMesh 2.4 모듈(2.4 GHz 메시 무선 모듈)은 Silicon Labs EM357 SoC로 모든 노드가 같은 역할을 맡는 DigiMesh 네트워크를 구성합니다. 스루홀과 SMT 두 형태로 건물·설비 전반에 센서 노드를 확장합니다.

특정 노드가 막히면 다른 노드가 데이터를 중계하므로 고밀도 네트워크의 안정성이 올라가고, 중계 노드를 슬립 모드로 운용해 배터리 장치의 작동 수명을 늘립니다. 실외 가시거리는 1200 m이며, 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

16채널

2.4 GHz ISM 대역 통신 채널

+8 dBm

부스트 모드 송신 출력

1200 m

실외 가시거리 기준 통신 거리

-100 dBm

일반 모드 수신 감도

특징

S2C DigiMesh의
메시 구조와 운영 기능

핵심 특징현장에서 달라지는 점
동격 노드 메시코디네이터 없이 모든 노드가 같은 역할을 맡아 한 노드가 꺼져도 네트워크가 유지됩니다.
고밀도 안정성노드가 많은 설비에서도 경로가 분산되어 통신 충돌이 줄어듭니다.
배터리 수명 연장배터리 구동 노드의 작동 수명이 늘어나 전지 교체 주기가 길어집니다.
XCTU 설정과 Remote Manager게이트웨이를 거쳐 전체 네트워크를 원격 구성하므로 점검 인력이 줄어듭니다.
TrustFence 보안175개 이상의 제어 기능으로 데이터와 장치 접근을 보호합니다.
802.15.4·Zigbee 펌웨어 전환요구가 바뀌면 하드웨어 교체 없이 펌웨어만 갱신해 802.15.4나 Zigbee로 바꿀 수 있습니다.

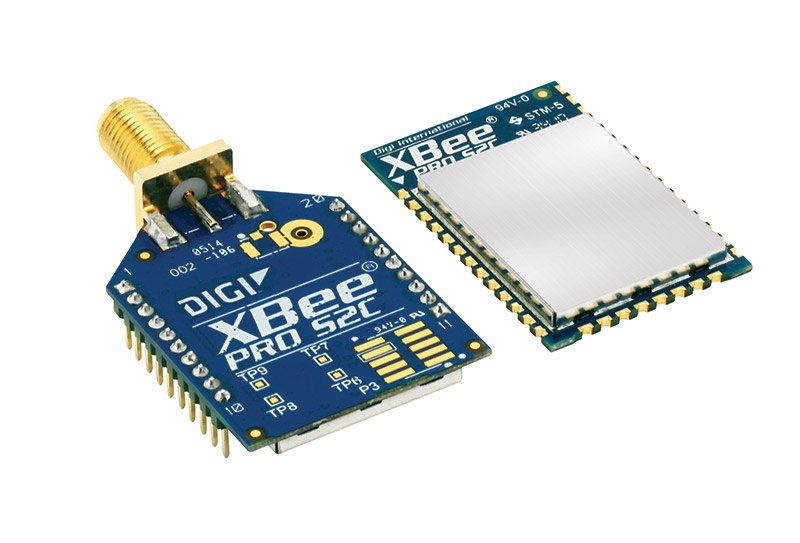

DIGI 2.4GHz 매쉬형 무선 모듈 - 안테나 커넥터가 달린 무선 모듈 기판 외형
안테나 커넥터가 달린 무선 모듈 기판 외형

네트워크 설계

기존 DigiMesh에
노드 추가하기

같은 프로토콜 노드로 확장

운영 중인 DigiMesh 네트워크에는 같은 프로토콜의 모듈을 추가해 범위를 넓힐 수 있습니다. 새 노드가 이웃 노드와 자동으로 경로를 만드므로 네트워크 전체를 다시 설정하지 않아도 됩니다. 칩과 펌웨어가 다른 XBee 3 DigiMesh 2.4와 섞을 때는 파트 넘버를 먼저 대조하세요.

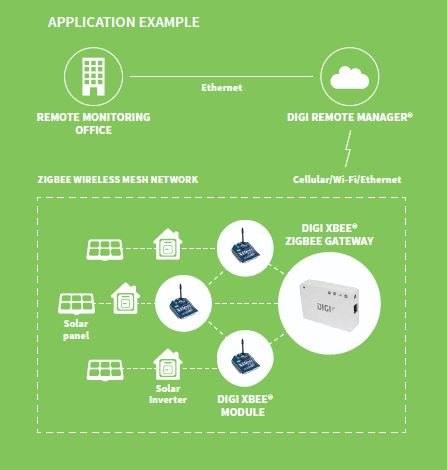

DIGI 2.4GHz 매쉬형 무선 모듈 - 무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도
무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도

사용 방법

XBee S2C DigiMesh 2.4
메시 노드 설정과 AT 명령

XBee S2C DigiMesh 모듈은 XCTU에서 설정하며, 모든 기능을 쓰려면 XCTU 6.3.2 이상이 필요합니다. 노드는 AT 명령 모드나 API 모드로 구성하며, SPI에서는 API 모드 1만 지원합니다.

소프트웨어·도구하는 일
XCTU (6.3.2 이상)모듈 검색, 설정 읽기·쓰기, OTA 펌웨어 업데이트
AT 명령 모드UART에서 노드 이름·네트워크 설정 변경
API 모드 (AP=1)호스트 MCU가 프레임으로 메시 데이터 송수신

처음 연결하는 순서

순서할 일
1XCTU 6.3.2 이상을 설치하세요.
2모듈을 인터페이스 보드에 끼우고 PC에 연결한 뒤 Discover devices와 Add selected devices로 추가합니다.
3+++ 로 명령 모드에 들어가 노드 이름을 정하고 WR로 저장합니다.
4CN을 보내 명령 모드를 마치세요.

XBee S2C DigiMesh 명령 모드 예시

명령하는 일
+++명령 모드 진입(앞뒤 1초 동안 입력 없음, 입력 뒤 Enter 금지), 성공 시 OK 응답
ATNIMy XBee,AC노드 이름(NI)을 My XBee로 바꾸고 AC로 즉시 적용, 성공 시 OK 응답

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 모듈의 사용자 가이드를 함께 확인하세요.

SPI 인터페이스는 transparent 모드와 API 모드 2(이스케이프 문자)를 지원하지 않으므로 SPI로 연결할 때는 AP를 1로 두세요.

사양

EM357 기반
DigiMesh 사양

항목사양
프로토콜 · 칩셋DigiMesh 2.4 · Silicon Labs EM357 SoC
주파수 · 속도ISM 2.4 GHz · 16채널 · RF 250 kbps · 시리얼 최대 1 Mbps · DSSS
송신 출력3.1 mW (+5 dBm) · 부스트 모드 6.3 mW (+8 dBm)
수신 감도-100 dBm · 부스트 모드 -102 dBm (1 % PER)
링크 버짓110 dB
통신 거리실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft)
전원 · 전류2.1 – 3.6 V · TX 33 mA (부스트 45 mA) · RX 28 mA (부스트 31 mA) · 파워다운 <1 µA @ 25 °C
인터페이스UART · SPI · 디지털 I/O 15개 · 10비트 ADC 4채널
보안 · 온도128비트 AES · -40 °C – +85 °C
설정 방식API 또는 AT 명령 · 로컬 또는 OTA
펌웨어 업데이트UART · SPI · OTA
폼 팩터스루홀 · 표면 실장

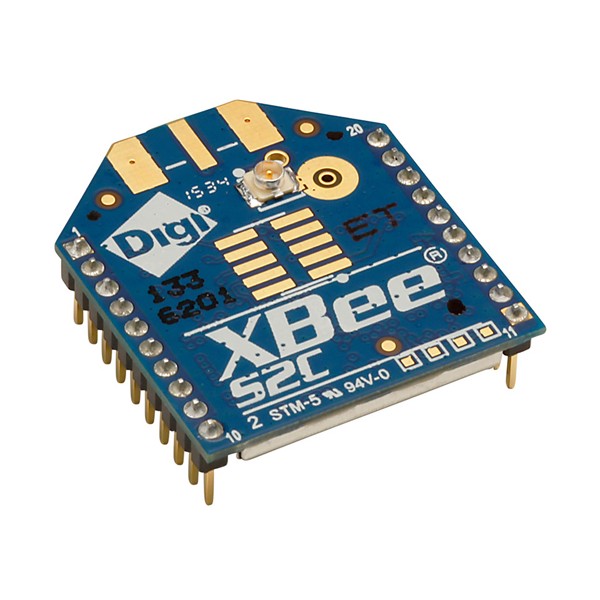

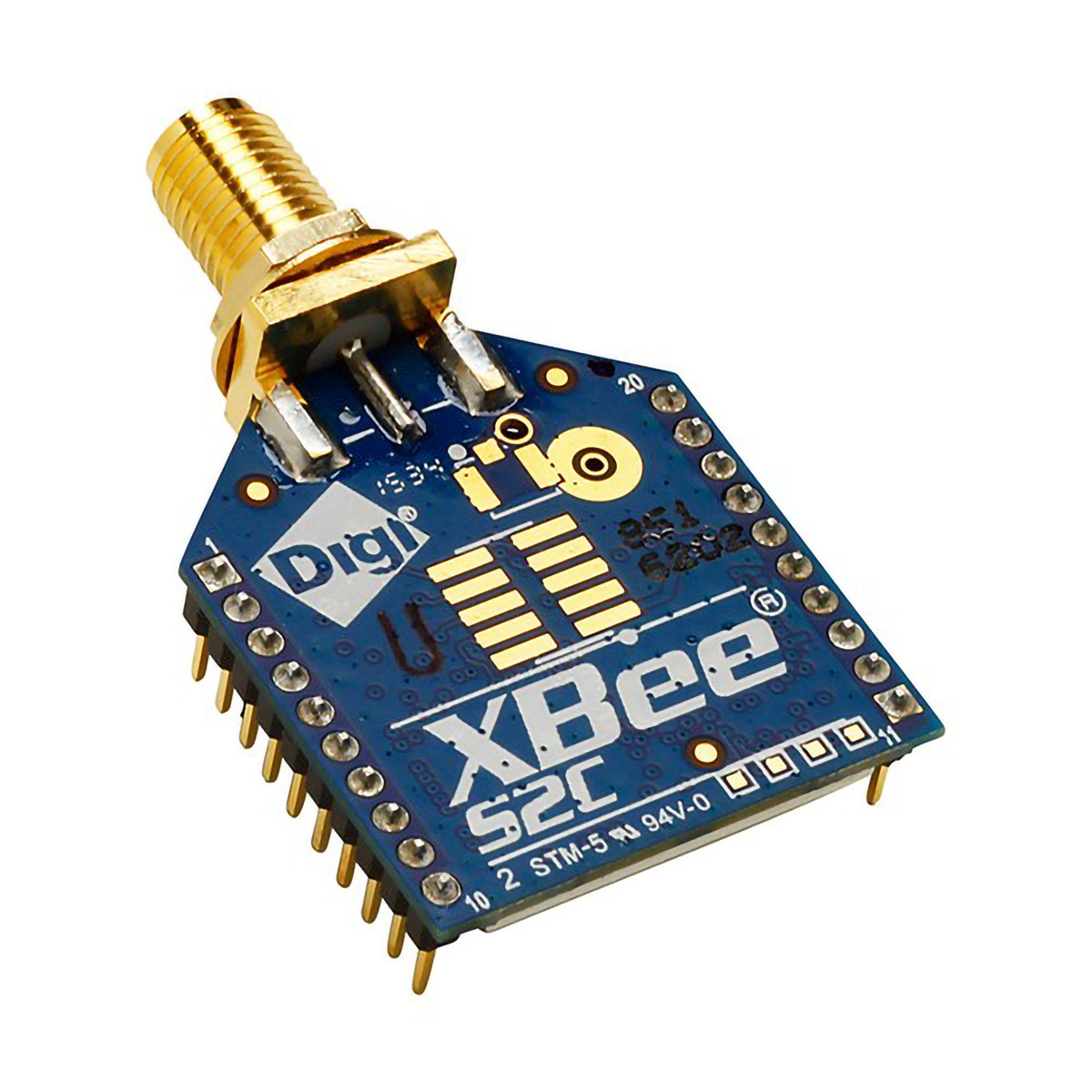

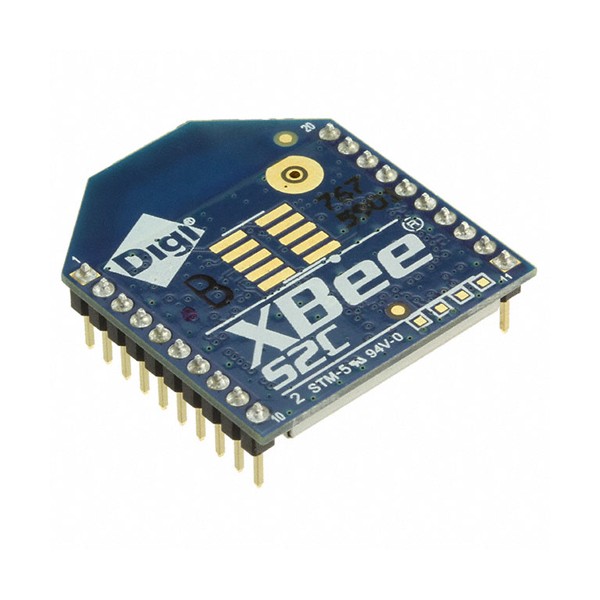

안테나 옵션스루홀: PCB · U.FL · RPSMA · 와이어 / SMT: RF 패드 · PCB · U.FL
치수 (가로 x 세로 x 높이)스루홀 0.960 x 1.087 in (2.438 x 2.761 cm) / SMT 0.866 x 1.33 x 0.120 in (2.199 x 3.4 x 0.305 cm)
프로토콜 전환802.15.4 · Zigbee 펌웨어 업데이트 가능
신뢰성 전송재시도 · 확인 응답(ACK)
필터링PAN ID · 채널 · 64비트 주소
해외 인증FCC · IC (북미) · ETSI (유럽)

활용 분야

메시 네트워크가
필요한 현장

  • 스마트 조명 — 조명 노드를 메시로 엮어 개별·일괄 제어합니다.
  • 빌딩 자동화 — 건물 안 센서와 장치를 메시로 연결합니다.
  • 설비 모니터링 — 여러 지점의 설비 상태를 무선으로 수집합니다.
  • 배터리 센서 — 배터리 구동 센서의 작동 수명을 늘립니다.
  • 기존 네트워크 확장 — 같은 프로토콜의 노드를 더해 범위를 넓힙니다.

선택 가이드

프로토콜과 세대로 고르는
메시 모듈

이럴 때 (현장 조건)권장 모델선택 이유
기존 S2C DigiMesh 네트워크에 노드를 더할 때XBee S2C DigiMesh 2.4칩과 펌웨어가 같아 설정을 그대로 이어 갑니다.
점대점 구성으로 충분할 때XBee S2C 802.15.4라우팅 없이 직접 통신해 설정이 단순합니다.
더 새로운 세대의 메시 모듈이 필요할 때XBee 3 DigiMesh 2.4S2C와 칩·펌웨어가 달라 파트 넘버부터 맞춰야 합니다.

구성·옵션

S2C DigiMesh
형태·안테나별 파트 넘버

형태파트 넘버 (안테나)
스루홀 (TH) · 2.438 x 2.761 cmXB24CDMPIT-001 (PCB) · XB24CDMUIT-001 (U.FL) · XB24CDMSIT-001 (RPSMA) · XB24CDMWIT-001 (와이어)
표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cmXB24CDMPIS-001 (PCB) · XB24CDMUIS-001 (U.FL) · XB24CDMRIS-001 (RF 패드)
