Digi XBee S2C ZB TH

Digi XBee S2C ZB TH

MODEL
2.4GHz 지그비 무선 모듈
브랜드
DIGI

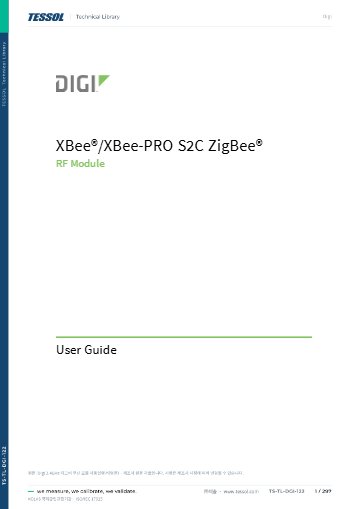

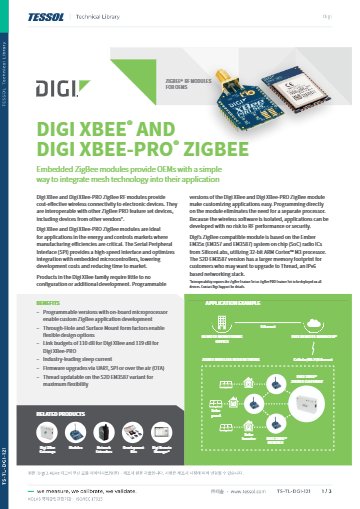

제품 자료
제품문의 구매하기

소켓에 꽂아 바꿔 끼우는
스루홀 Zigbee 모듈

Digi XBee S2C Zigbee 스루홀 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee S2C Zigbee 스루홀 모듈(Zigbee PRO 2007 무선 모듈)은 Silicon Labs EM357 SoC로 2.4 GHz 메시 네트워크를 구성합니다. 핀으로 기판 소켓에 꽂아 탈부착하는 형태라 시험·개발 기판과 유지보수가 잦은 설비에 알맞습니다.

Zigbee PRO 2007과 HA-Ready 프로파일을 따르므로 다른 회사의 Zigbee PRO 장치와도 한 네트워크에서 동작하고, 실내·도심 60 m, 실외 가시거리 1200 m를 연결합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

2.1 ~ 3.6 V

넓은 공급 전압 범위

15개

디지털 I/O 핀

128비트 AES

무선 구간 데이터 암호화

-100 dBm

일반 모드 수신 감도

특징

S2C Zigbee TH의
메시·보안·관리 기능

핵심 특징현장에서 달라지는 점
Zigbee PRO 2007과 HA-Ready바인딩과 멀티캐스팅을 지원해 조명·센서 같은 Zigbee 장치를 한 네트워크로 묶습니다.
XCTU 구성과 통신 시험설정과 링크 시험을 한 프로그램에서 마치므로 개통 시간이 짧아집니다.
Remote Manager 연동중앙 플랫폼에서 모듈을 구성하고 제어하므로 현장 방문 없이 설정을 바꿀 수 있습니다.
TrustFence 보안175개 이상의 제어 기능으로 장치 접근과 데이터를 보호합니다.
재시도와 확인 응답패킷 손실이 있어도 재전송으로 다시 보내 계측 누락을 줄입니다.
부스트 모드송신 출력을 +8 dBm까지 올려 감도와 통신 거리를 보강합니다.

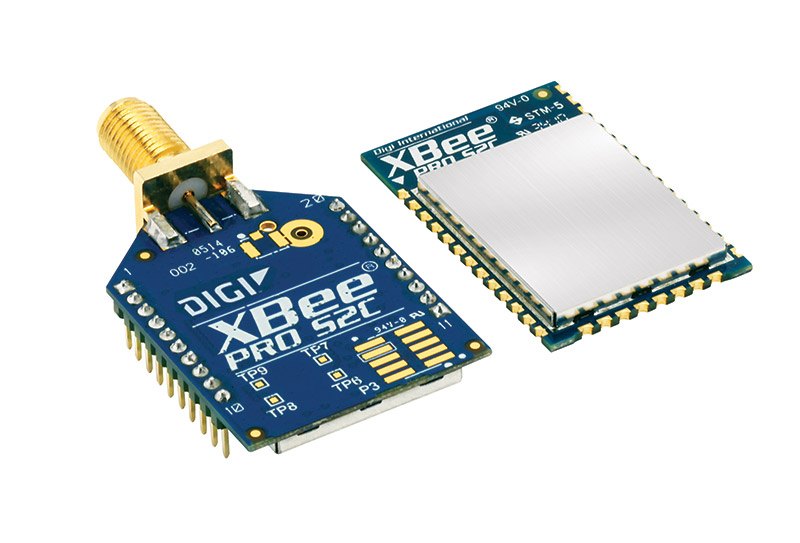

DIGI 2.4GHz 지그비 무선 모듈 - 안테나 커넥터가 달린 무선 모듈 기판 외형
안테나 커넥터가 달린 무선 모듈 기판 외형

설치·전원

소켓 장착과
부스트 모드 전류

핀 장착과 전원 계산

스루홀 모듈은 기판 소켓에 핀으로 꽂으므로 납땜 없이 교체할 수 있습니다. 전원은 2.1~3.6 V 범위이며 TX 전류가 일반 모드 33 mA에서 부스트 모드 45 mA까지 올라가므로, 배터리 용량과 레귤레이터 정격은 부스트 모드 기준으로 정하세요.

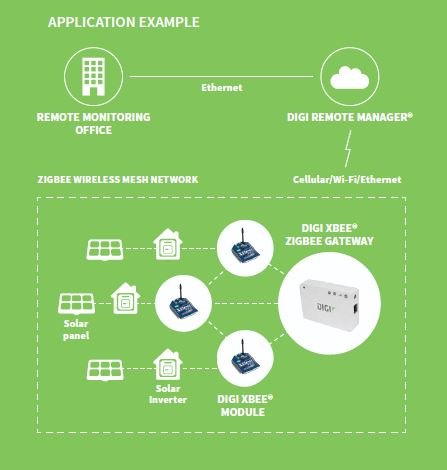

DIGI 2.4GHz 지그비 무선 모듈 - 무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도
무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도

프로그래머블 버전

호스트 없이 동작하는
프로그래머블 모델

프로그래머블 버전은 32 KB 플래시와 2 KB RAM, HCS08 CPU(최대 50.33 MHz)를 내장해 센서 읽기와 간단한 제어를 모듈 안에서 처리하므로 별도 호스트 MCU가 필요 없습니다. 대신 TX 전류가 47 mA(부스트 59 mA)로 올라가므로 전원 설계에 반영하세요.

사용 방법

XBee S2C Zigbee TH
소켓 보드 연결과 코디네이터 설정

XBee S2C Zigbee 스루홀 모듈은 인터페이스 보드 소켓에 꽂아 XCTU로 설정하고 링크를 시험합니다. 운용 중에는 UART·SPI로 AT 명령이나 API 프레임을 보내 구성합니다.

소프트웨어·도구하는 일
XCTU모듈 추가, 설정 읽기·쓰기, 펌웨어 업데이트
AT 명령 모드CE·노드 이름 같은 파라미터 변경
Digi Remote Manager중앙 플랫폼에서 원격 구성과 제어

처음 연결하는 순서

순서할 일
1모듈을 인터페이스 보드 소켓에 꽂고 USB로 PC와 연결합니다.
2XCTU에서 모듈을 추가해 기본 9600 b/s(BD=3)로 통신을 확인하세요.
3코디네이터로 쓸 모듈 하나만 CE를 1로 설정하고 나머지는 0으로 둡니다.
4+++ 로 명령 모드에 들어가 노드 이름을 정하고 WR로 저장한 뒤 CN으로 마치세요.

XBee S2C Zigbee TH 명령 예시

명령하는 일
+++명령 모드 진입(앞뒤 1초 동안 입력 없음, 입력 뒤 Enter 금지), 성공 시 OK 응답
ATNIMy XBee,AC노드 이름(NI)을 My XBee로 바꾸고 AC로 즉시 적용, 성공 시 OK 응답

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 모듈의 사용자 가이드를 함께 확인하세요.

명령 모드에서 응답이 없으면 +++ 뒤에 Enter를 누르지 않았는지, 앞뒤로 1초씩 입력을 멈췄는지 확인하세요.

사양

EM357 기반
Zigbee 모듈 사양

항목사양
프로토콜 · 칩셋Zigbee PRO 2007 · HA-Ready (바인딩 · 멀티캐스팅) · Silicon Labs EM357 SoC
주파수 · 속도ISM 2.4 GHz · 16채널 · RF 250 kbps · 시리얼 최대 1 Mbps · DSSS
송신 출력3.1 mW (+5 dBm) · 부스트 모드 6.3 mW (+8 dBm)
수신 감도-100 dBm · 부스트 모드 -102 dBm (1 % PER)
링크 버짓110 dB
통신 거리실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft)
전원 · 전류2.1 – 3.6 V · TX 33 mA (부스트 45 mA) · RX 28 mA (부스트 31 mA) · 파워다운 <1 µA @ 25 °C
인터페이스UART · SPI · 디지털 I/O 15개 · 10비트 ADC 4채널
보안 · 온도128비트 AES · -40 °C – +85 °C
구성 방식API 또는 AT 명령 · 로컬 또는 OTA(무선)
펌웨어 업데이트UART · SPI · OTA
패킷 전송재시도 · 확인 응답(ACK)
식별자PAN ID 및 주소 · 클러스터 ID와 엔드포인트(선택)
프로그래머블 메모리 · CPU32 KB 플래시 · 2 KB RAM · HCS08 최대 50.33 MHz (표준형은 해당 없음)
프로그래머블 전류TX 47 mA (부스트 59 mA) · RX 42 mA (부스트 45 mA) · 파워다운 1.5 µA @ 25 °C
형태스루홀 (TH)
안테나PCB · U.FL · RPSMA · 와이어
크기2.438 x 2.761 cm (0.960 x 1.087 in)
해외 인증FCC · IC (북미) · ETSI (유럽) · RCM (호주·뉴질랜드)

활용 분야

Zigbee 메시가
필요한 현장

  • 건물 자동화 — 조명과 센서를 Zigbee로 묶어 중앙에서 제어합니다.
  • 스마트 에너지 — 전력과 장치 상태를 무선으로 수집합니다.
  • 디지털 헬스 — 건강 기기의 측정 데이터를 무선으로 전달합니다.
  • 스마트 조명 — 조명 장치를 Zigbee 네트워크로 연결합니다.
  • 프로토타입 제작 — 시험 기판 소켓에 꽂아 통신 시험을 반복합니다.

선택 가이드

실장 방식과 세대로 고르는
Zigbee 모듈

이럴 때 (현장 조건)권장 모델선택 이유
소켓에 꽂아 자주 교체할 때XBee S2C Zigbee 스루홀핀 장착형이라 납땜 없이 탈부착합니다.
기판에 직접 실장하는 양산품일 때XBee S2C Zigbee 표면 실장높이 0.305 cm의 SMT 형태로 완제품 두께 제약을 줄입니다.
더 새로운 칩 세대가 필요할 때XBee 3 Zigbee 3.0칩과 펌웨어가 S2C와 다르므로 새 세대로 옮길 때는 파트 넘버부터 대조하세요.

구성·옵션

TH 안테나별
파트 넘버

파트 넘버안테나형태 · 크기

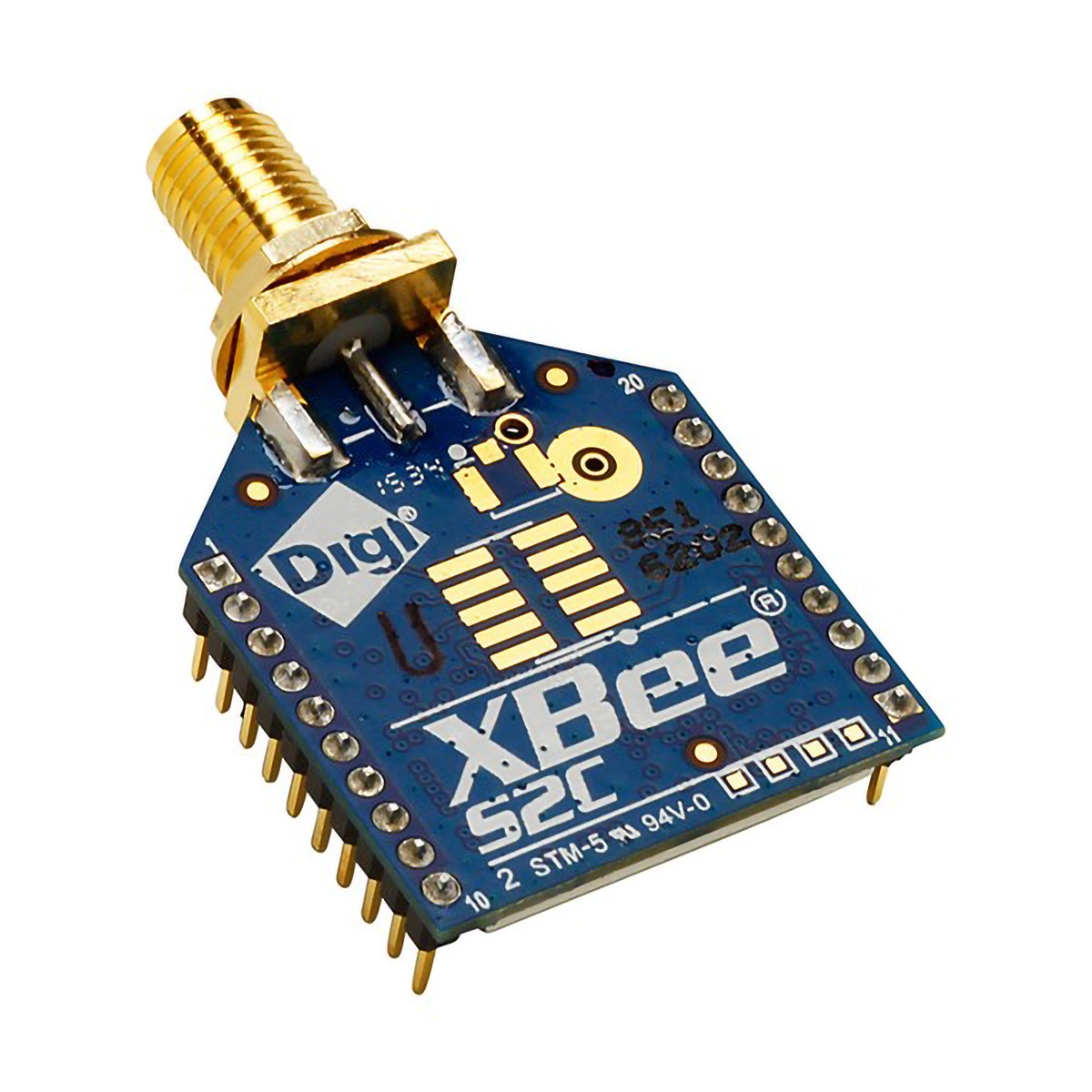

XB24CZ7SIT-004RPSMA스루홀 (TH) · 2.438 x 2.761 cm

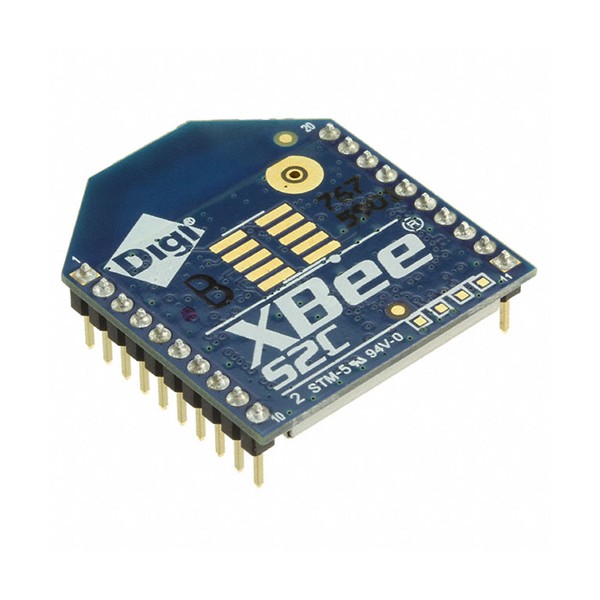

XB24CZ7PIT-004PCB 안테나스루홀 (TH) · 2.438 x 2.761 cm

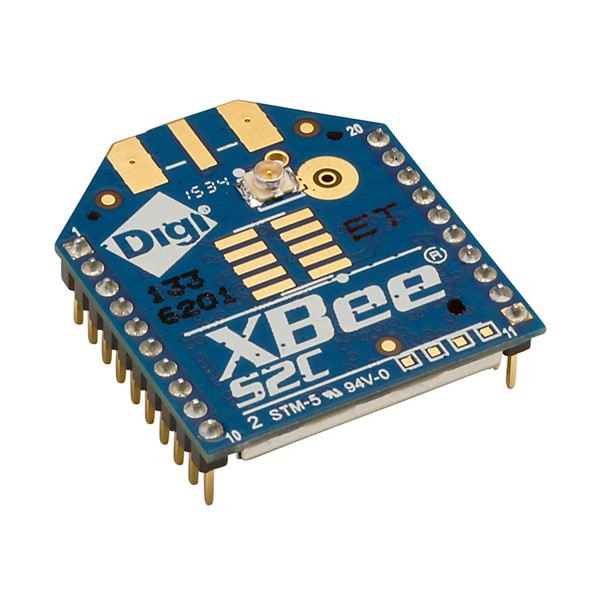

XB24CZ7UIT-004U.FL스루홀 (TH) · 2.438 x 2.761 cm

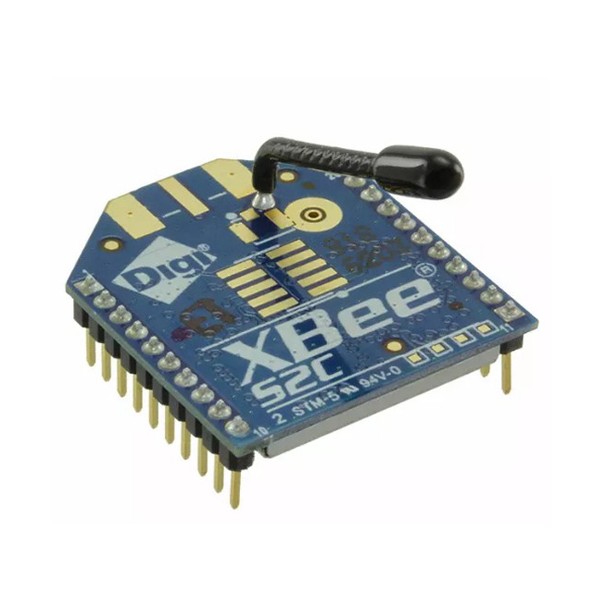

XB24CZ7WIT-004와이어스루홀 (TH) · 2.438 x 2.761 cm
XB24CZ7…ITB003SIT · PIT · UIT · WIT프로그래머블 버전
