Digi XBee S2C ZB SMT

Digi XBee S2C ZB SMT

MODEL
2.4GHz 지그비 무선 모듈
브랜드
DIGI

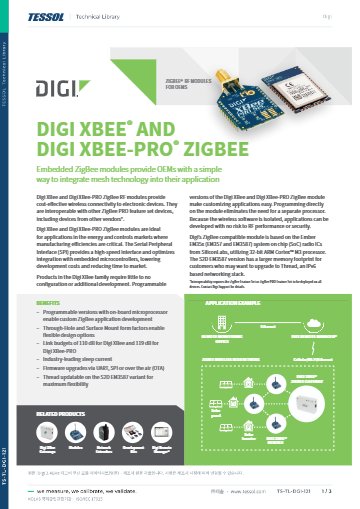

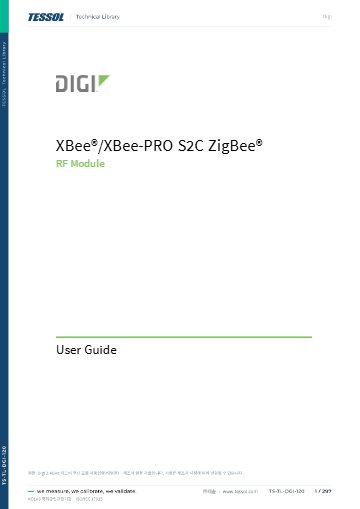

제품 자료
제품문의 구매하기

완제품 높이를 줄이는
표면 실장 Zigbee 모듈

Digi XBee S2C Zigbee 표면 실장 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee S2C Zigbee 표면 실장 모듈(SMT형 Zigbee PRO 2007 무선 모듈)은 EM357 SoC로 2.4 GHz Zigbee 메시를 구성합니다. 2.199 x 3.4 cm 크기의 낮은 형태를 기판에 직접 납땜하므로 완제품의 크기와 높이 제약이 줄어듭니다.

디지털 I/O 15개와 10비트 ADC 4채널을 갖춰 센서 직결이 쉽고, 부스트 모드에서는 +8 dBm 송신 출력과 -102 dBm 수신 감도로 동작합니다. 이 모듈은 (주)테솔이 국내에 공식 공급합니다.

0.305 cm

SMT 모듈 높이

3종

안테나(RF 패드·PCB·U.FL)

-40 ~ +85 °C

산업용 동작 온도 범위

4채널

10비트 ADC 입력

특징

실장형 구조와
Zigbee 기능

핵심 특징현장에서 달라지는 점
2.199 x 3.4 x 0.305 cm 표면 실장납땜 실장으로 접촉 불량 요인이 줄고 완제품의 높이 설계 여유가 커집니다.
Zigbee PRO 2007과 HA-Ready바인딩과 멀티캐스팅으로 조명·센서 장치를 한 네트워크에 묶습니다.
RF 패드·PCB·U.FL 안테나케이스 구조에 따라 내장 안테나와 외부 안테나 연결 가운데 고를 수 있습니다.
부스트 모드+8 dBm 출력과 -102 dBm 감도로 장애물이 많은 환경의 링크를 보강합니다.
XCTU와 Remote Manager설정과 링크 시험, 원격 구성을 한 환경에서 처리합니다.
TrustFence 보안TrustFence의 보안 제어 기능 175개 이상으로 양산 제품의 데이터와 장치 접근을 보호합니다.

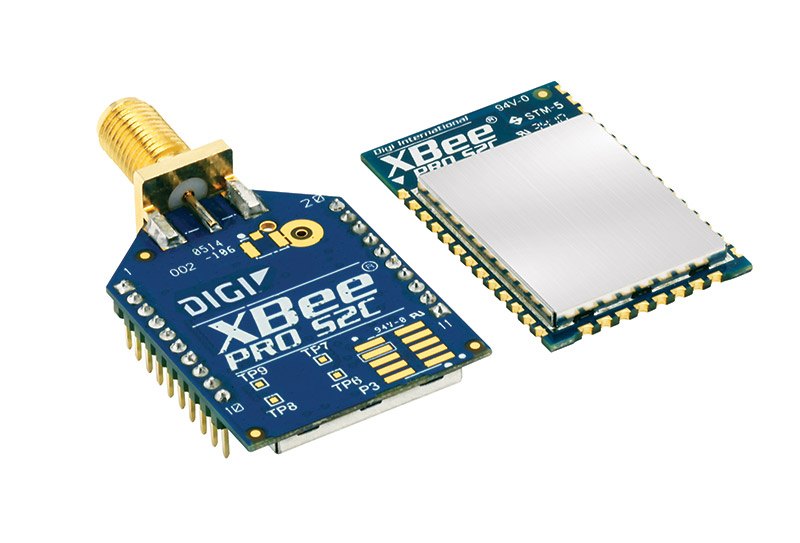

DIGI 2.4GHz 지그비 무선 모듈 - 안테나 커넥터가 달린 무선 모듈 기판 외형
안테나 커넥터가 달린 무선 모듈 기판 외형

실장 설계

안테나 선택과
기판 설계 기준

RF 패드·PCB·U.FL 중 선택

PCB 안테나형은 모듈에 안테나가 포함되어 기판 설계가 가장 단순하고, U.FL형은 케이블로 외부 안테나를 연결해 금속 케이스에서도 통신 거리를 확보합니다. RF 패드형은 기판 선로로 안테나에 직접 연결하는 구성이어서 임피던스 정합 설계가 필요합니다.

사용 방법

XBee S2C Zigbee SMT
기판 실장 후 설정과 펌웨어 갱신

XBee S2C Zigbee SMT 모듈은 UART·SPI로 AT 명령이나 API 프레임을 받아 설정합니다. 기판에 납땜한 뒤에도 XCTU로 설정하고 펌웨어를 갱신하려면 시리얼 업데이트용 신호선을 커넥터로 빼 두어야 합니다.

소프트웨어·도구하는 일
XCTU설정 읽기·쓰기, 펌웨어 업데이트, 릴리스 노트 확인(Firmware Explorer)
AT 명령 모드UART에서 코디네이터 지정과 파라미터 변경
API 모드 (AP=1, AP=2)호스트 MCU가 프레임으로 송수신

처음 연결하는 순서

순서할 일
1기판 설계 때 VCC, GND, DOUT, DIN, RTS, DTR을 외부 커넥터로 연결해 두세요.
2이 커넥터를 RS-232 또는 USB 인터페이스 보드에 연결해 PC와 잇고 XCTU에서 기본 9600 b/s(BD=3)로 모듈을 추가합니다.
3네트워크를 시작할 모듈은 CE를 1로 설정해 코디네이터로 지정하세요.
4+++ 로 명령 모드에 들어가 설정을 바꾼 뒤 WR로 저장합니다.

XBee S2C Zigbee AT 명령 예시

명령하는 일
+++명령 모드 진입(앞뒤 1초 동안 입력 없음, 입력 뒤 Enter 금지), 성공 시 OK 응답
ATNIMy XBee,AC노드 이름(NI)을 My XBee로 바꾸고 AC로 즉시 적용, 성공 시 OK 응답

명령 모드에서 10초(CT 기본값) 동안 입력이 없으면 이전 모드로 돌아갑니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 모듈의 사용자 가이드를 함께 확인하세요.

CE를 1로 설정하려면 SM(슬립 모드)이 0이어야 합니다.

사양

표면 실장형
S2C Zigbee 사양

항목사양
프로토콜 · 칩셋Zigbee PRO 2007 · HA-Ready (바인딩 · 멀티캐스팅) · Silicon Labs EM357 SoC
주파수 · 속도ISM 2.4 GHz · 16채널 · RF 250 kbps · 시리얼 최대 1 Mbps · DSSS
송신 출력3.1 mW (+5 dBm) · 부스트 모드 6.3 mW (+8 dBm)
수신 감도-100 dBm · 부스트 모드 -102 dBm (1 % PER)
링크 버짓110 dB
통신 거리실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft)
전원 · 전류2.1 – 3.6 V · TX 33 mA (부스트 45 mA) · RX 28 mA (부스트 31 mA) · 파워다운 <1 µA @ 25 °C
인터페이스UART · SPI · 디지털 I/O 15개 · 10비트 ADC 4채널
보안 · 온도128비트 AES · -40 °C – +85 °C
구성 방식API 또는 AT 명령 · 로컬 또는 OTA(무선)
펌웨어 업데이트UART · SPI · OTA
패킷 전송재시도 · 확인 응답(ACK)
식별자PAN ID 및 주소 · 클러스터 ID와 엔드포인트(선택)
프로그래머블 메모리 · CPU32 KB 플래시 · 2 KB RAM · HCS08 최대 50.33 MHz (표준형은 해당 없음)
프로그래머블 전류TX 47 mA (부스트 59 mA) · RX 42 mA (부스트 45 mA) · 파워다운 1.5 µA @ 25 °C
형태표면 실장 (SMT)
안테나RF 패드 · PCB · U.FL
크기2.199 x 3.4 x 0.305 cm (0.866 x 1.33 x 0.120 in)
해외 인증FCC · IC (북미) · ETSI (유럽) · RCM (호주·뉴질랜드)

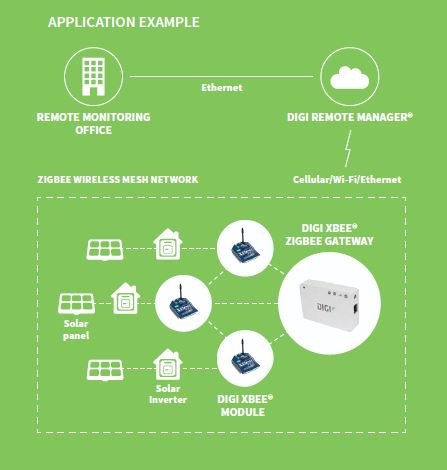

DIGI 2.4GHz 지그비 무선 모듈 - 무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도
무선 모듈과 게이트웨이를 이용한 원격 모니터링 구성도

활용 분야

양산 제품에 넣는
Zigbee 노드

  • 건물 자동화 — 센서와 장치를 Zigbee로 묶어 제어합니다.
  • 스마트 에너지 — 장치 상태 데이터를 무선으로 수집합니다.
  • 디지털 헬스 — 건강 기기의 측정 데이터를 무선으로 전달합니다.
  • 스마트 조명 — 조명 장치를 Zigbee 네트워크로 연결합니다.
  • 양산 보드 — 기판에 바로 실장해 제품에 내장합니다.

선택 가이드

안테나와 형태로 고르는
S2C Zigbee

이럴 때 (현장 조건)권장 모델선택 이유
기판 공간이 좁고 안테나를 내장할 때XB24CZ7PIS-004PCB 안테나 내장형이라 외부 부품이 필요 없습니다.
금속 케이스에 외부 안테나를 달 때XB24CZ7UIS-004U.FL 커넥터로 케이스 밖 안테나에 연결합니다.
기판 선로로 안테나를 직접 연결할 때XB24CZ7RIS-004RF 패드형이라 커넥터 없이 선로에 연결합니다.
소켓 교체형 구성이 필요할 때XBee S2C Zigbee 스루홀핀 장착형 스루홀 모델이라 납땜 없이 교체할 수 있습니다.

구성·옵션

SMT 안테나별
파트 넘버

파트 넘버안테나형태 · 크기

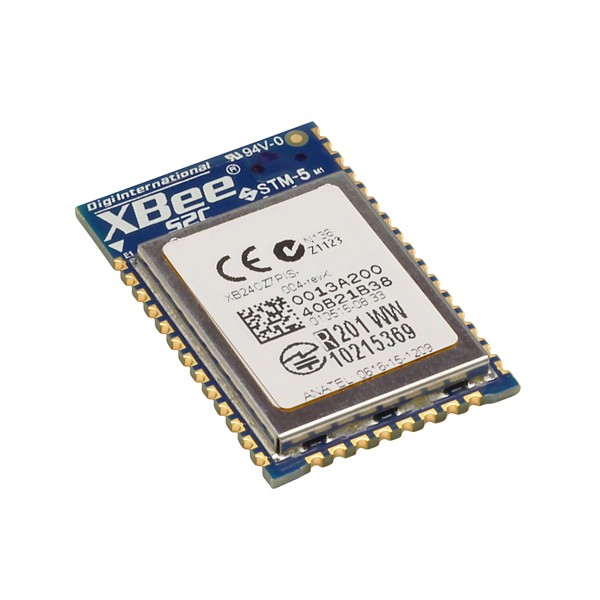

XB24CZ7PIS-004PCB 안테나표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm

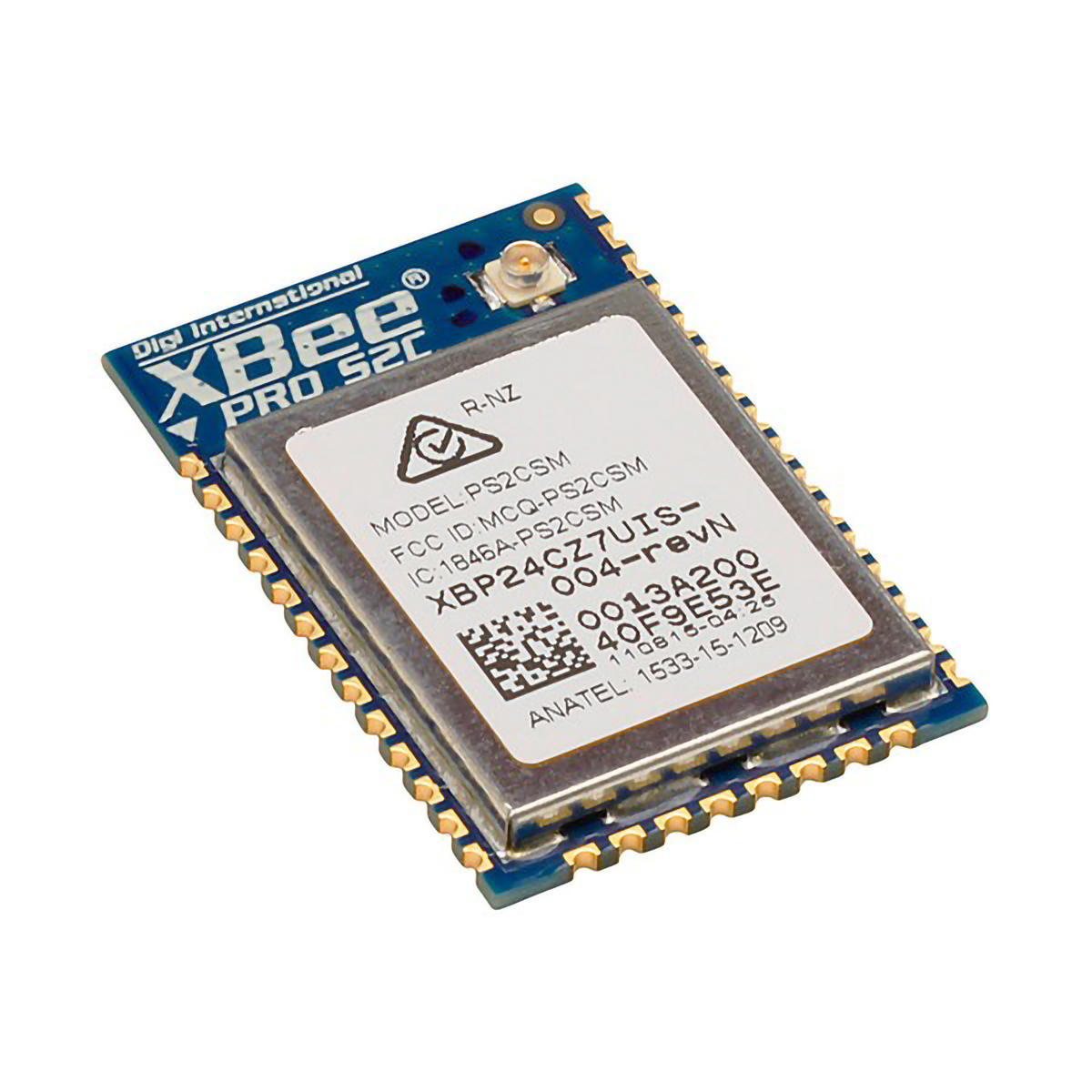

XB24CZ7UIS-004U.FL표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm

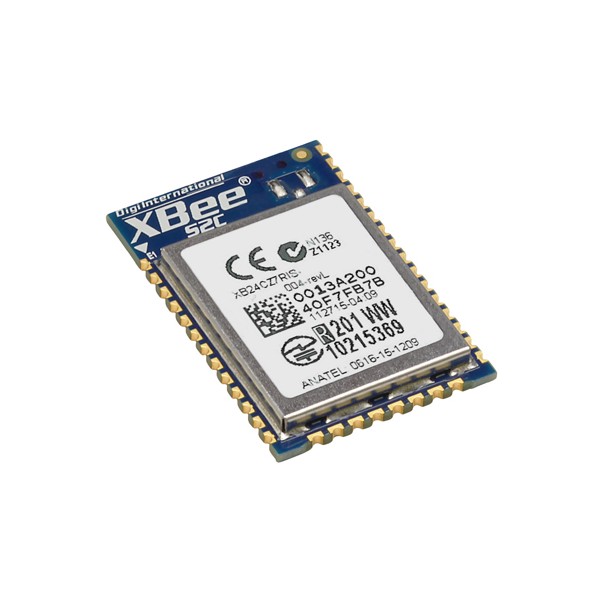

XB24CZ7RIS-004RF 패드표면 실장 (SMT) · 2.199 x 3.4 x 0.305 cm
XB24CZ7…ISB003PIS · UIS · RIS프로그래머블 버전
