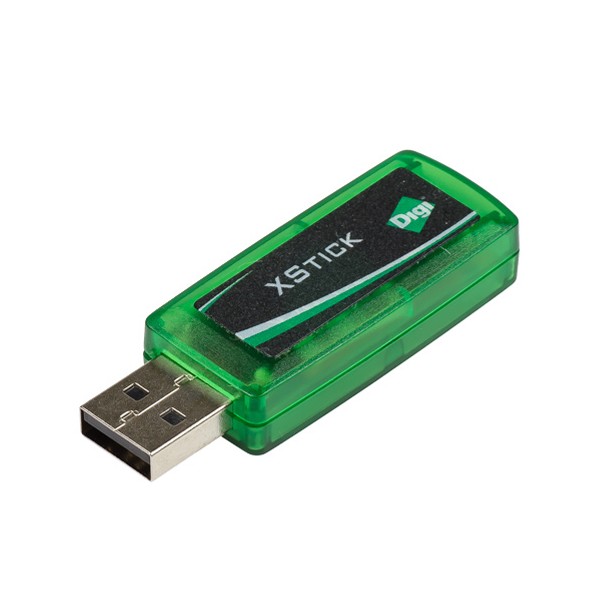

Xstick 지그비 USB동글 802.15.4

MODEL: XU-A11(802.15.4)
브랜드: DIGI

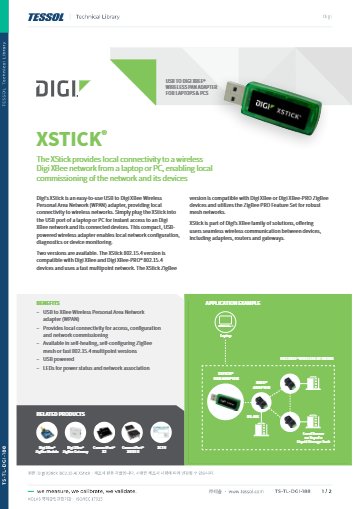

제품 자료: XStick (802.15.4) XStick 데이터시트(영문)

제품문의 구매하기

노트북 USB에 꽂아
현장 무선 장치를 설정하는 어댑터

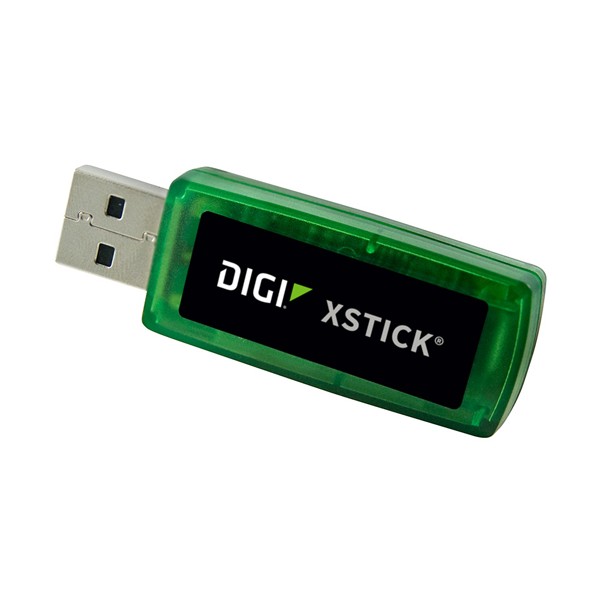

Digi Xstick USB 어댑터 (XU-Z11 · XU-A11)

견적 받기

Digi 국내 정식 공급 파트너

Digi Xstick은 PC의 USB Type A 포트에 꽂아 2.4 GHz 무선 네트워크에 연결하는 내장 안테나형 USB 무선 어댑터(XBee USB 동글)입니다. Zigbee용 XU-Z11과 802.15.4용 XU-A11 두 버전이 있어, 노트북에서 현장 무선 장치를 바로 설정할 수 있습니다.

USB 5 V로 구동하므로 배터리나 별도 전원 어댑터가 필요 없습니다. 송신 출력은 XU-Z11이 2.8 mW로 실외 가시거리 50 m, XU-A11이 1 mW로 40 m입니다. 두 버전 모두 250 kbps로 통신하며, 이 어댑터는 (주)테솔이 국내에 공식 공급합니다.

2.8 mW

XU-Z11 송신 출력

1 mW

XU-A11 송신 출력

USB 5 V

PC 포트에서 전원 공급

-40 ~ 85 °C

동작 온도

특징

Xstick으로 PC를
무선 네트워크에 연결

핵심 특징	현장에서 달라지는 점
USB Type A 직결	노트북이나 PC의 USB 포트에 꽂기만 하면 별도 인터페이스 보드 없이 무선 장치를 설정할 수 있습니다.
USB 5 V 전원	PC USB 포트에서 전원을 받으므로 배터리 교체나 전원 배선이 필요 없습니다.
내장 안테나	안테나가 내장되어 있어 외부 안테나 없이 휴대용 시운전 장비로 가볍게 들고 다닐 수 있습니다.
Zigbee 메시(XU-Z11)	Zigbee 메시 네트워크에 참여하며 코디네이터·라우터·엔드 디바이스 역할을 설정할 수 있습니다.
802.15.4(XU-A11)	점대다·피어투피어 구성의 802.15.4 네트워크에 PC를 연결합니다.
전원·연결 LED	전원 상태와 네트워크 연결 상태를 LED로 보여 주므로 현장에서 연결 여부를 바로 판단할 수 있습니다.

버전 선택

프로토콜별
XU-Z11과 XU-A11

두 어댑터는 외형과 USB 연결이 같고 펌웨어와 무선 성능이 다릅니다. 사용 중인 네트워크가 Zigbee 메시이면 XU-Z11, 802.15.4 점대다 구성이면 XU-A11을 선택하세요.

비교 항목	XU-Z11 (Zigbee)	XU-A11 (802.15.4)
송신 출력	2.8 mW (4.5 dBm)	1 mW (0 dBm)
통신 거리	실내·도심 20 m · 실외 가시거리 50 m	실내·도심 15 m · 실외 가시거리 40 m
송신 전류	51 mA	64 mA
수신 전류	47 mA	64 mA
네트워크 구성	Zigbee 메시	점대다 · 피어투피어

운용 주의

Xstick 슬립 모드와
USB 전원 조건

USB 전원 운용 조건

어댑터는 PC USB 포트의 5 V로 구동하며 슬립 모드로 전환되지 않습니다. 장시간 연결한다면 USB 허브의 전원 용량이 두 버전의 송수신 전류(최대 64 mA)를 충분히 감당하는지 확인하세요.

사용 방법

Digi XStick USB 동글
노트북 연결과 XCTU 시운전

XStick은 PC의 USB 포트에 꽂아 XCTU에서 무선 네트워크의 로컬 커미셔닝, 설정, 진단, 모니터링에 사용합니다. Zigbee 네트워크에는 XU-Z11, 802.15.4 네트워크에는 XU-A11을 연결합니다.

소프트웨어·도구	하는 일
XCTU	XStick 추가, 네트워크 장치 검색과 설정
USB 드라이버	첫 연결 때 자동 설치, 안 되면 Digi 지원 사이트에서 수동 설치
시리얼 속도 설정	1200 bps ~ 115.2 kbps에서 소프트웨어로 선택

처음 연결하는 순서

순서	할 일
1	PC에 XCTU를 설치합니다.
2	네트워크 프로토콜에 맞는 XStick(XU-Z11 또는 XU-A11)을 USB Type A 포트에 꽂으세요.
3	드라이버가 자동으로 설치되지 않으면 Digi 지원 사이트에서 OS에 맞는 USB 드라이버를 받아 설치합니다.
4	XCTU에서 XStick이 잡힌 포트를 골라 장치를 추가하세요.
5	현장 장치를 검색해 설정과 상태를 확인합니다.

XStick은 PC USB 포트의 5 V로 동작하고 슬립 모드로 두지 않아야 합니다. USB 허브에 장시간 연결할 때는 허브가 최대 64 mA의 송수신 전류를 공급할 수 있는지 확인하세요.

사양

XU-Z11·XU-A11 2개 버전 비교와
공통 사양

항목	XU-Z11 (Zigbee)	XU-A11 (802.15.4)
송신 출력	2.8 mW (4.5 dBm)	1 mW (0 dBm)
실내·도심 통신 거리	20 m	15 m
실외 가시거리	50 m	40 m
송신 전류	51 mA	64 mA
수신 전류	47 mA	64 mA
네트워크 토폴로지	점대점 · 점대다 · 피어투피어 · Zigbee 메시	점대다 · 피어투피어

시리즈 공통 사양

항목	사양
주파수 대역	2.4 GHz ISM
RF 데이터 속도	250 kbps
수신 감도	-90 dBm
시리얼 인터페이스 속도	1200 bps ~ 115.2 kbps (소프트웨어 선택)
채널 수	16 (소프트웨어 선택)
주소 지정	PAN · 채널 · 주소
인터페이스	USB Type A
공급 전원	PC USB 포트 5 V DC
안테나	내장형 (외부 안테나 없음)
슬립 모드	사용 불가 (파워다운 전류 규격 없음)
동작 온도	-40 ~ 85 °C
외형 치수	58.3(L) × 20.3(W) × 10.8(H) mm
표시	전원 상태 · 네트워크 연결 LED

활용 분야

PC 연결이
필요한 현장

현장 시운전 — 노트북에서 설치된 무선 장치를 바로 설정하고 확인합니다.
PC 무선 연결 추가 — USB 포트가 있는 PC에 Zigbee나 802.15.4 연결을 더합니다.
무선 네트워크 시험 — 개발 중인 무선 네트워크에 PC를 임시로 연결해 통신을 점검합니다.
Zigbee 메시 모니터링 — XU-Z11로 PC를 저전력 Zigbee 메시에 참여시킵니다.

선택 가이드

프로토콜에 맞는
XBee USB 어댑터 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
Zigbee 네트워크에 연결할 때	XU-Z11	Zigbee 메시를 지원하고 실외 50 m 통신 거리를 확보합니다.
802.15.4 네트워크에 연결할 때	XU-A11	점대다·피어투피어 구성의 802.15.4 네트워크에 맞춘 버전입니다.
XBee 3 모듈 기반 USB 어댑터가 필요할 때	XBTU	XBee 3를 내장해 802.15.4·Zigbee·DigiMesh를 모두 지원합니다.

구성·옵션

Xstick 버전과
연결 규격

구분	내용
모델	XU-Z11 (Zigbee) · XU-A11 (802.15.4)
커넥터	USB Type A
안테나	내장형
전원	PC USB 5 V

Xstick과 같은 계열의
XBee 모듈과 어댑터

Xstick Zigbee 버전과 802.15.4 버전은 무엇이 다릅니까?
XU-Z11은 Zigbee, XU-A11은 802.15.4 펌웨어입니다. 송신 출력은 2.8 mW와 1 mW, 실외 가시거리는 50 m와 40 m입니다.
Xstick 전원은 어떻게 공급합니까?
PC의 USB Type A 포트에서 5 V를 공급받습니다. 안테나도 내장형이라 별도 전원이나 안테나를 연결할 필요가 없습니다.
USB 연결을 지원하는 다른 어댑터가 있습니까?
네, (주)테솔이 제작한 XBTU 어댑터가 있습니다. XBee 3 모듈을 내장했으며 802.15.4, Zigbee, DigiMesh 세 가지 펌웨어 버전으로 구성합니다.
Xstick에서 슬립 모드를 사용할 수 있습니까?
아닙니다. 어댑터는 슬립 모드로 전환하지 않는 연속 동작 기기로 설계되었습니다.
동작 온도 범위는 어떻게 됩니까?
-40~85 °C이며 두 버전이 같습니다. 옥외 시운전에도 사용할 수 있습니다.
