XBee3 DigiMesh, 마이크로 타입

XBee3 DigiMesh, 마이크로 타입

MODEL
2.4GHz 매쉬형 무선 모듈
브랜드
DIGI
제품 자료
제품문의 구매하기

13×19 mm 마이크로⁣ 메시 DigiMesh 2.4

Digi XBee 3 DigiMesh 2.4 Micro 무선 모듈⁣ 지원 프로토콜 : DigiMesh 2.4⁣ 온도 범위 : -40 ~ 85 °C⁣ 외형 크기 : 13 × 19 × 2 mm

견적 받기

Digi 한국 독점 공급 파트너

Digi XBee 3 DigiMesh 2.4 Micro 모듈은 +8 dBm 출력과 동등 노드 메시 구조를 갖춘 마이크로(MMT) 형태의 DigiMesh 2.4 무선 모듈(XBee 3 DigiMesh 2.4 RF Module)입니다. +8 dBm 출력의 DigiMesh 노드로 2.4 GHz 16채널에서 동작합니다. (주)테솔이 국내에 공식 공급합니다.

길이 13 mm, 폭 19 mm, 높이 2 mm의 마이크로(MMT) 형태입니다. XBee 3 DigiMesh 2.4 Micro 모듈은 좁은 기판 면적에 맞춰 설계한 크기입니다. 국내 사용 가능 여부는 문의해 주세요.

+8 dBm

송신 출력

1200 m

실외 가시거리 최대

60 m

실내·도심 최대

13 × 19 × 2 mm

마이크로(MMT) 크기

사양

하드웨어 사양⁣ (Micro)

항목내용
지원 프로토콜DigiMesh 2.4
온도 범위-40 ~ 85 °C
파라미터 설정AT 명령(로컬 혹은 OTA) · API
인증 목록FCC, IC, ETSI
외형 크기13 × 19 × 2 mm
프로세서 칩Silicon Labs EFR32MG SoC
대역과 채널 수16채널 · ISM 대역 2.4 GHz
전송 속도시리얼 최대 1 Mbps 지원 · RF 250 kbps
TX 출력+8 dBm
수신 민감도-103 dBm(1 % PER, 일반 모드)
링크 거리실외 가시거리에서 최대 1200 m · 실내·도심에서 최대 60 m
전원 전압2.1–3.6 V
호스트 인터페이스UART, SPI, I2C
GPIO와 ADC10비트 ADC 4채널 · 디지털 I/O 15개
저장 용량플래시 1 MB, RAM 128 KB
안테나주문할 때 선택(위 안테나 옵션 표 참조)

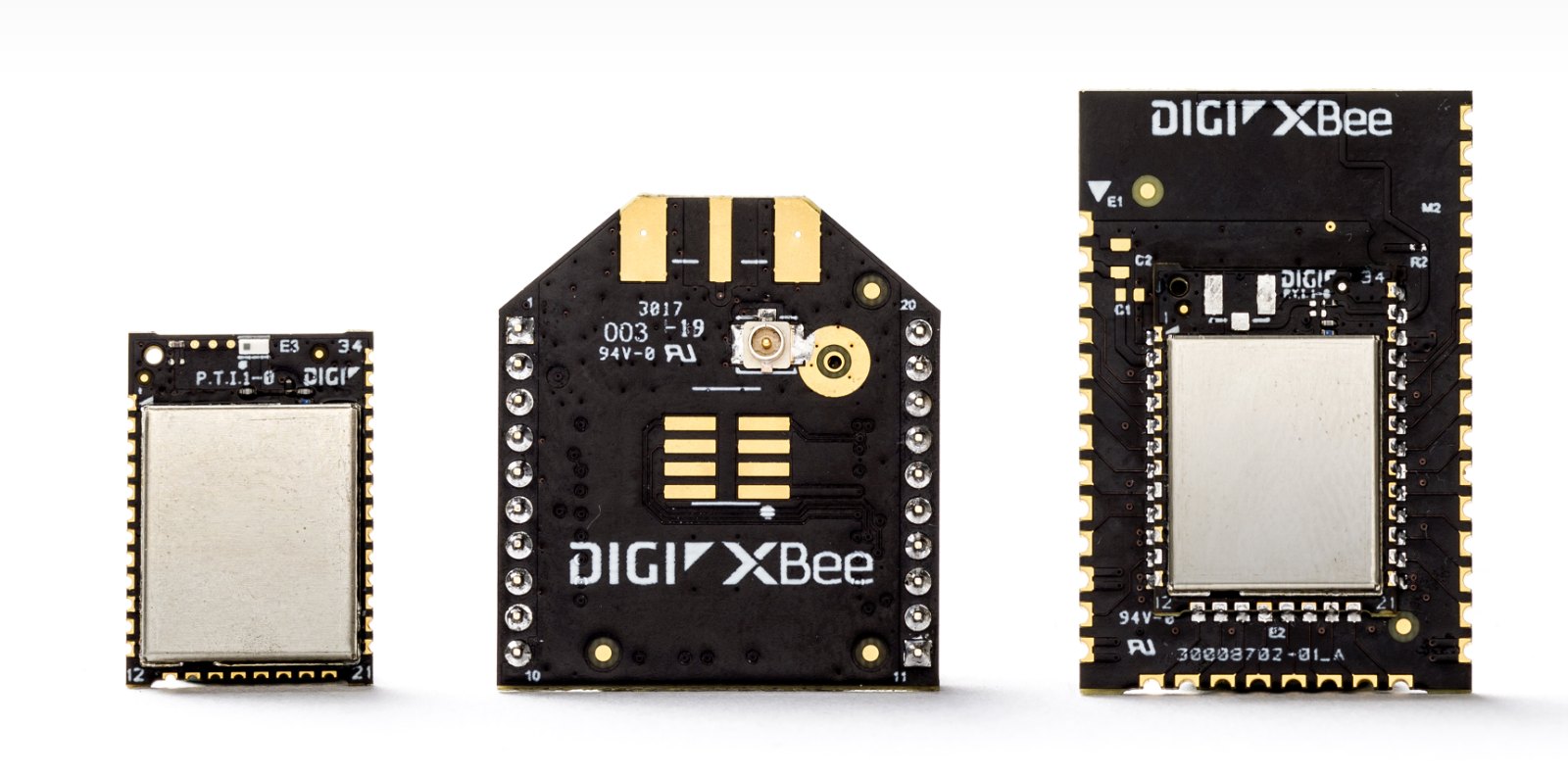

DIGI 2.4GHz 매쉬형 무선 모듈 - 크기와 형태가 다른 무선 모듈 3종의 외형
크기와 형태가 다른 무선 모듈 3종의 외형

안테나 옵션

Micro 주문 시⁣ 안테나 선택

마이크로(MMT) 형태의 XBee 3 DigiMesh 2.4 Micro 모듈은 안테나별 파트 넘버가 따로 있습니다. 주문할 때 안테나 형태를 선택합니다.

파트 넘버안테나형태·크기

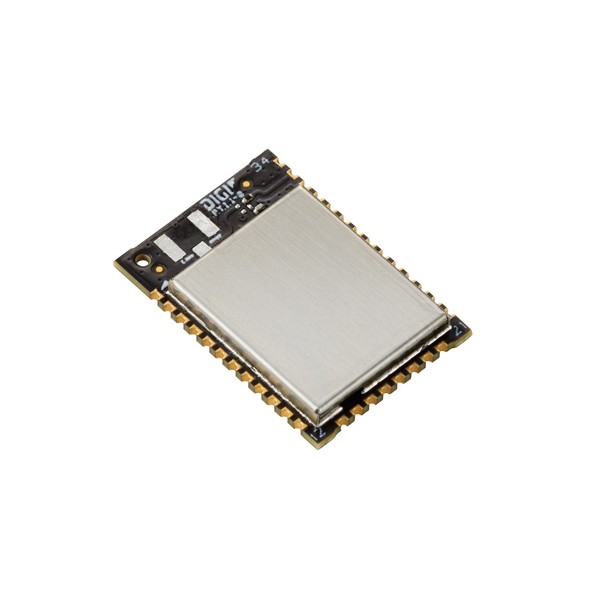

XB3-24DMRM-JRF 패드마이크로(MMT) · 13 × 19 × 2 mm

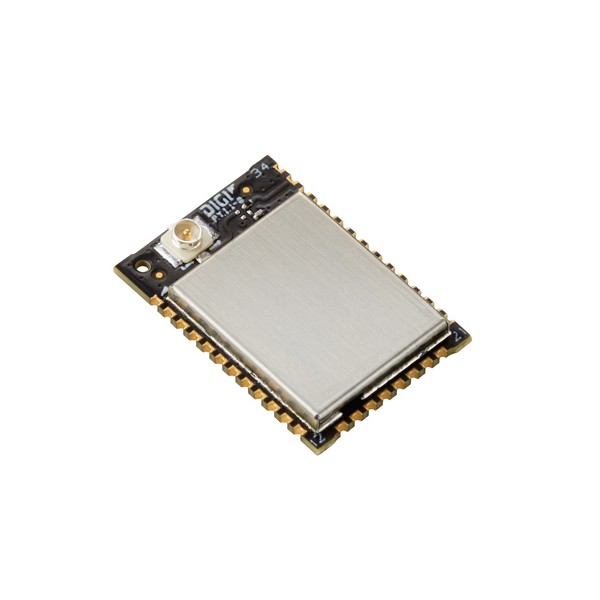

XB3-24DMUM-JU.FL 커넥터마이크로(MMT) · 13 × 19 × 2 mm
XB3-24DMCM-J칩 안테나마이크로(MMT) · 13 × 19 × 2 mm

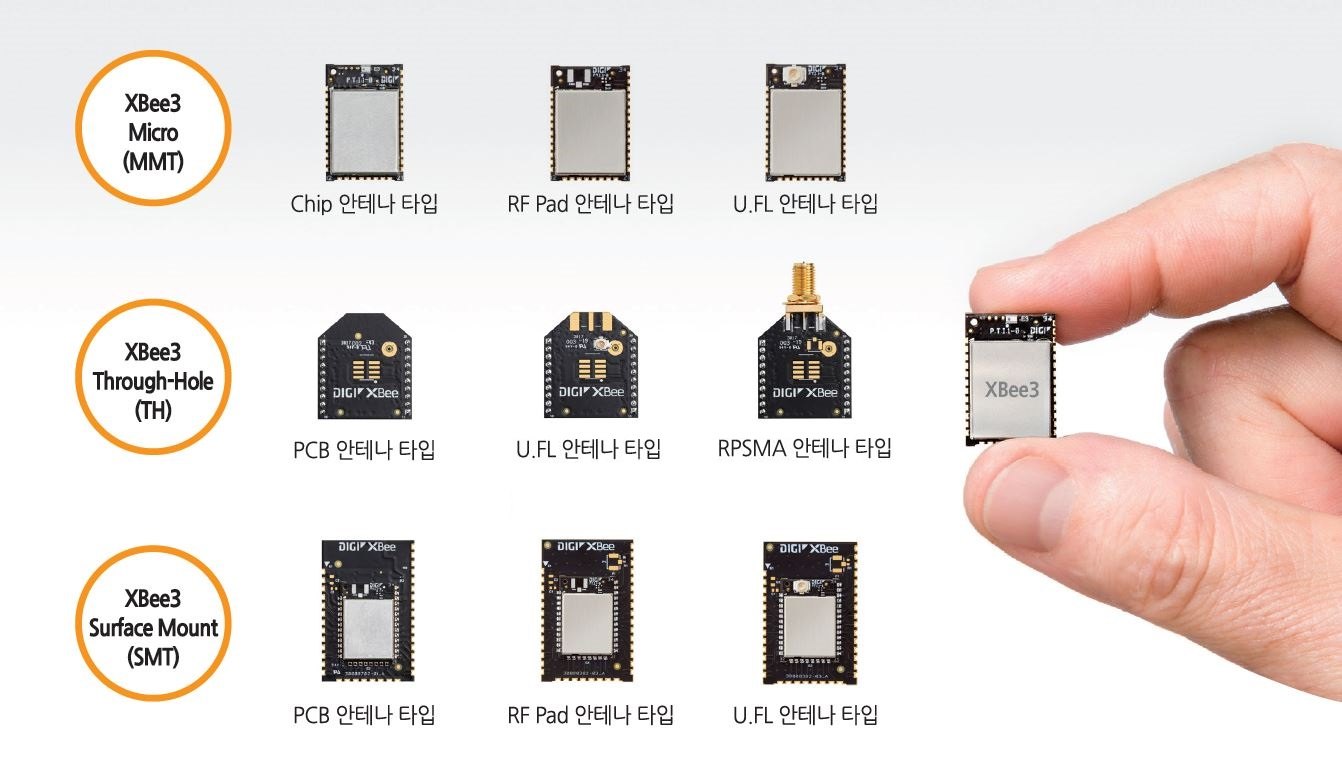

DIGI 2.4GHz 매쉬형 무선 모듈 - 안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교
안테나 타입별 무선 모듈 종류와 손에 쥔 크기 비교

기능

마이크로(MMT) 선택 시⁣ 알아 둘 기능

항목내용
신뢰 전송재전송과 확인 응답으로 전달을 확인합니다.
관리XCTU로 설정하고 Digi Remote Manager로 원격 관리합니다.

활용 분야

Micro 모듈이⁣ 들어가는 현장

  • 경로가 막힐 수 있는 현장 — 다른 노드를 거쳐 데이터를 전달합니다.
  • 동등 노드 구성 — 모든 노드가 같은 역할로 동작하는 네트워크를 만듭니다.

같은 계열

XBee 3 DigiMesh 2.4 Micro와⁣ 같은 계열 모델

  • XBee 3 DigiMesh 2.4 TH — 핀으로 꽂는 스루홀 형태(2.438 × 2.761 cm)로 RPSMA·U.FL·PCB 안테나 파트가 있습니다
  • XBee 3 DigiMesh 2.4 SMT — 표면 실장 형태(2.199 × 3.4 × 0.305 cm)로 RF 패드·U.FL·PCB 안테나 파트가 있습니다

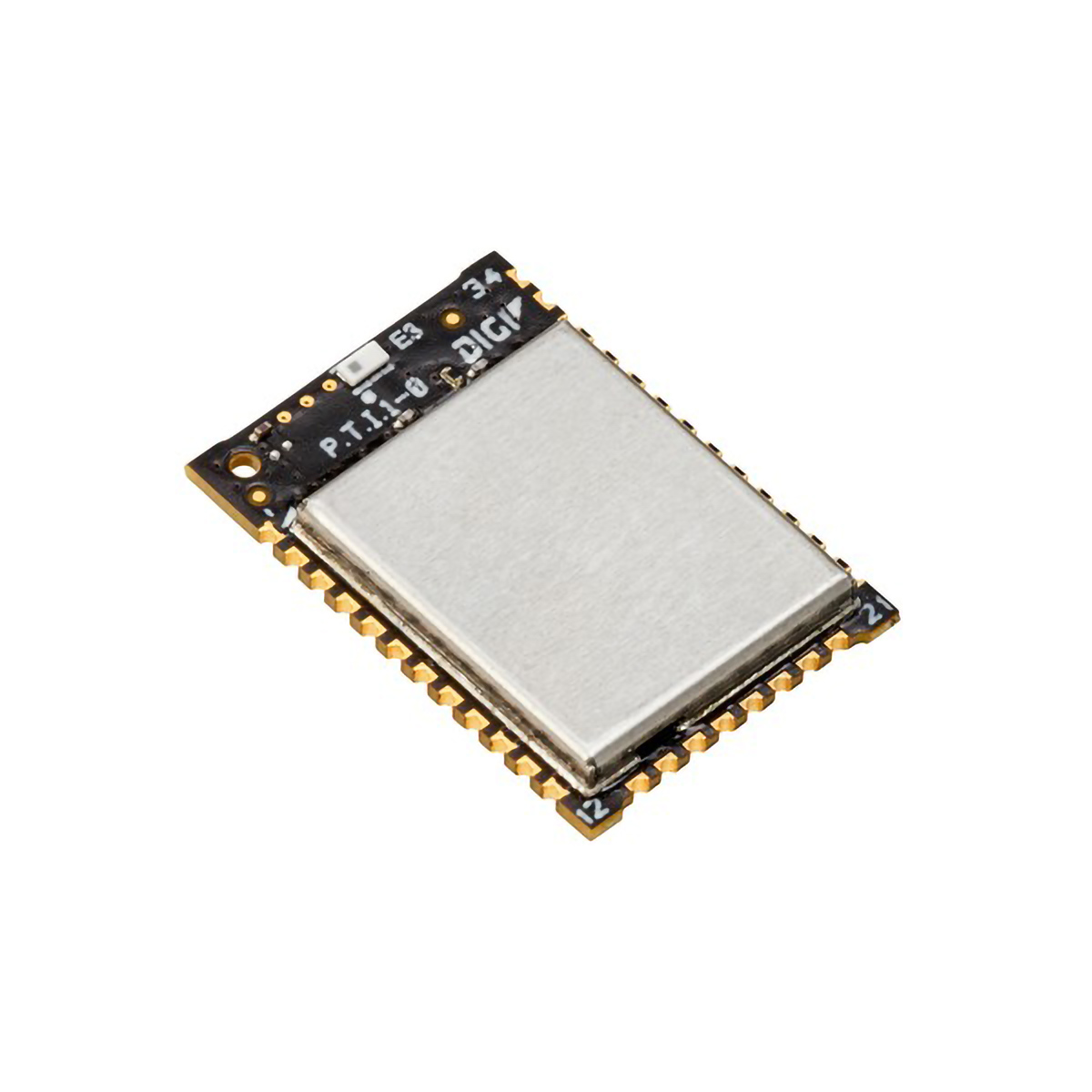

XBee3 DigiMesh, 마이크로 타입 제품 사진
