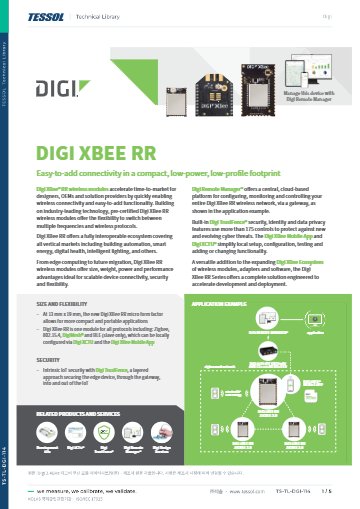

Digi XBee RR Zigbee 3.0 무선 모듈

견적 받기

Digi 국내 정식 공급 파트너

Digi XBee RR Zigbee 3.0은 1.71~3.8 V의 넓은 전원 범위에서 동작하는 2.4 GHz Zigbee 3.0 무선 모듈(XBee RR Zigbee RF 모듈)입니다. 일반형 +8 dBm과 PRO +19 dBm을 마이크로·SMT·스루홀 형태로 갖춰 XBee 3 기반 설계의 재설계와 신규 프로젝트에 대응합니다.

XBee 3와 기능적으로 같은 계열이지만 MicroPython과 전체 BLE 프로그래밍 기능은 빠져 있고, 송신 전류는 일반형 32 mA, 슬립 전류는 8 µA입니다. 이 RR 모듈은 (주)테솔이 국내에 공식 공급합니다.

1.71 ~ 3.8 V

모듈 공급 전압 범위

2종

+8 dBm 일반형 · +19 dBm PRO

8 µA

25 °C 슬립 전류

13개

디지털 I/O 수

특징

XBee 3 대비
달라진 점

핵심 특징현장에서 달라지는 점
일반형·PRO 두 출력+8 dBm과 +19 dBm 가운데 필요한 거리에 맞춰 같은 계열에서 고를 수 있습니다.
1.71~3.8 V 넓은 전압저전압 배터리 설계까지 전원 조건을 넓게 잡아 레귤레이터 구성이 쉬워집니다.
Zigbee 3.0빌딩 자동화와 스마트 에너지 장치에 사용하는 표준 프로토콜을 지원해 같은 규격의 장치와 연결할 수 있습니다.
BLE 4.2 슬레이브BLE 5.0 기기와 1M PHY로 통신하므로 스마트폰으로 설정하는 경로를 확보합니다.
XCTU와 XBee 모바일 앱XCTU와 모바일 앱 두 가지로 설정할 수 있어 현장에서는 휴대폰으로 모듈을 구성합니다.

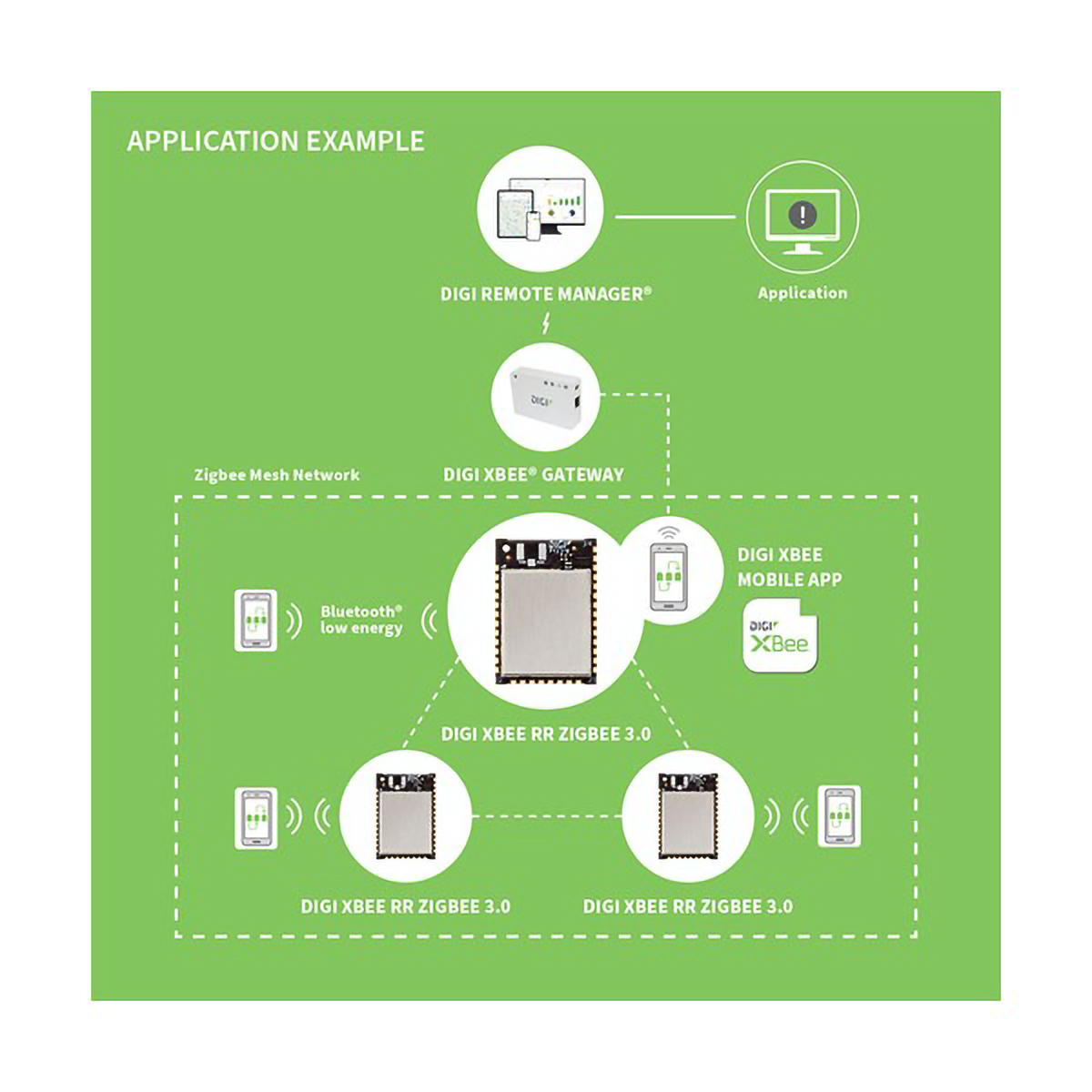

IX15 게이트웨이 연동Digi IX15 같은 게이트웨이를 거쳐 Digi Remote Manager로 모듈을 관리합니다.

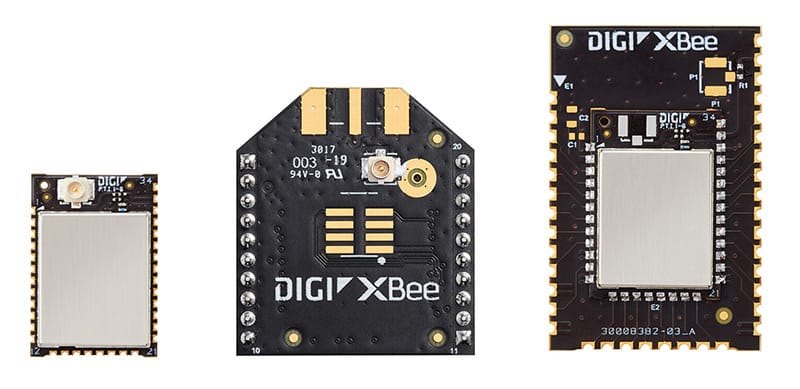

DIGI 2.4GHz 지그비 무선 모듈 - 세 가지 형태의 XBee 무선 모듈 외형
세 가지 형태의 XBee 무선 모듈 외형

이전 검토

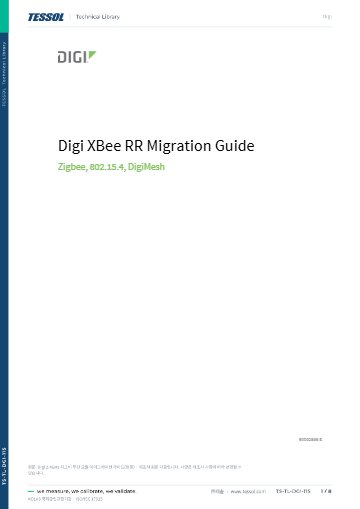

XBee 3에서 RR로
옮길 때 점검 항목

RR은 XBee 3의 기능적 대체 계열이지만 MicroPython과 전체 BLE 프로그래밍 서비스가 없으므로, 모듈 안에서 코드를 실행하던 설계는 외부 컨트롤러 구성을 다시 잡아야 합니다. 디지털 I/O는 15개에서 13개로 줄고 RAM은 128 KB에서 96 kB로 바뀌므로 핀 할당과 메모리 사용량을 이전 가이드로 대조하세요.

전압 범위와 송신 전류 변화

전압 범위는 2.1~3.6 V에서 1.71~3.8 V로 넓어지고 송신 전류는 일반형 32 mA, PRO 193 mA로 달라집니다. 전원 설계는 PRO 송신 피크 전류 기준으로 다시 계산하세요.

사용 방법

XBee RR Zigbee 3.0
코디네이터 구성과 AT 명령

XBee RR Zigbee 3.0 모듈은 XCTU로 설정하고, BLE를 켜면 Digi XBee Mobile 앱으로도 구성합니다. 여러 대를 한 번에 설정할 때는 XBee Multi Programmer를, 네트워크 구조를 볼 때는 XBee Network Assistant를 사용할 수 있습니다.

소프트웨어·도구하는 일
XCTU설정 읽기·쓰기, 펌웨어 업데이트, BLE 설정
Digi XBee MobileBLE로 설정 확인·변경(Android 5.0 이상, iOS 11 이상)
XBee Network AssistantZigbee 네트워크 구성 확인
XBee Multi Programmer여러 모듈에 같은 펌웨어·설정 기록

처음 연결하는 순서

순서할 일
1모듈을 개발 보드에 끼우고 PC와 USB로 연결합니다.
2XCTU에서 모듈을 추가하고 기본 9600 b/s(BD=3)로 통신하는지 확인하세요.
3네트워크를 시작할 모듈은 CE를 1(Coordinator)로 설정합니다.
4WR로 설정을 저장하고, 현장 설정이 필요하면 BLE를 켜서 모바일 앱으로 접속합니다.

XBee RR Zigbee 명령 모드 예시

명령하는 일
+++명령 모드 진입(앞뒤 1초 동안 입력 없음, 입력 뒤 Enter 금지), 성공 시 OK 응답
ATNIMy XBee,AC노드 이름(NI)을 My XBee로 바꾸고 AC로 즉시 적용, 성공 시 OK 응답

설정 후 WR로 저장하고 CN으로 명령 모드를 마칩니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 모듈의 사용자 가이드를 함께 확인하세요.

+++ 를 입력한 뒤 Enter를 누르면 앞뒤 1초 무입력 조건이 깨져 명령 모드에 들어가지 않습니다.

사양

XBee RR Zigbee 3.0
상세 사양

항목사양
프로토콜 · 칩셋Zigbee 3.0 · Silicon Labs EFR32MG SoC
주파수 · 채널 · 속도ISM 2.4 GHz · 16채널 · RF 250 kbps · 시리얼 최대 1 Mbps
송신 출력일반형 6.3 mW (+8 dBm) · PRO 79 mW (+19 dBm) · 채널 26은 일반형·PRO 모두 최대 +3 dBm
수신 감도-103 dBm (1 % PER, 일반 모드)
통신 거리일반형 실내·도심 최대 60 m (200 ft) · 실외 가시거리 최대 1200 m (4000 ft) / PRO 실내·도심 최대 90 m (300 ft) · 실외 가시거리 최대 3200 m (2 miles)
공급 전압1.71 – 3.8 V
송신 전류일반형 32 mA (+8 dBm) · PRO 193 mA (+19 dBm), 3.3 V 기준
수신 전류14 mA
슬립 전류8 µA (25 °C)
시리얼 인터페이스UART · SPI · I2C
디지털 I/O · ADC디지털 I/O 13개 · 10비트 ADC 4채널
메모리1 MB · RAM 96 kB
블루투스BLE 4.2 슬레이브 전용 · BLE 5.0 기기와 1M PHY로 상호 운용 · 최대 1 Mbps · 실내·도심 최대 15 m (49 ft) · 실외 최대 300 m (984 ft) · +8 dBm · 수신 감도 -95 dBm
동작 온도-40 °C – +85 °C (-40 °F – 185 °F)
구성 방법API · AT 명령 (로컬 또는 OTA)
간섭 내성DSSS (직접 시퀀스 확산 스펙트럼)
암호화128/256비트 AES
신뢰 전송재전송 · 확인 응답
식별자PAN ID · 주소 · 클러스터 ID · 엔드포인트(선택)
폼 팩터마이크로 · SMT · 스루홀

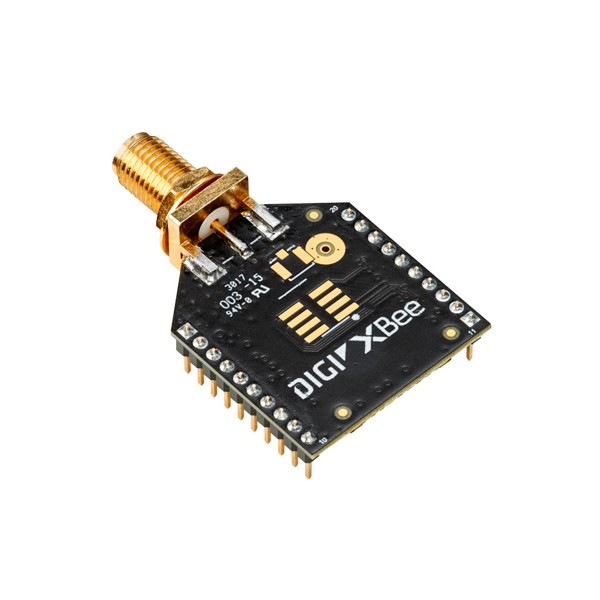

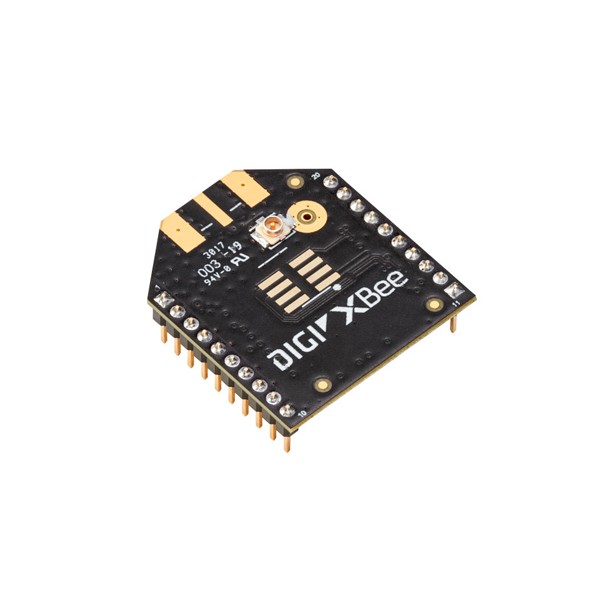

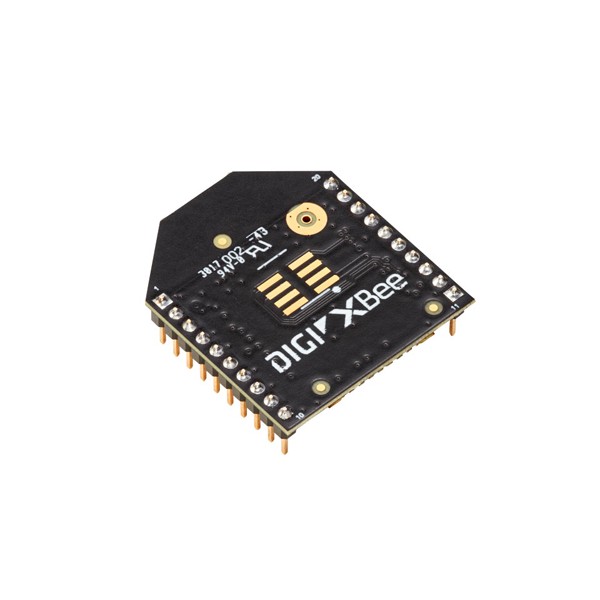

안테나TH: PCB · U.FL · RPSMA / SMT: RF 패드 · PCB · U.FL / 마이크로: U.FL · RF 패드 · 칩
치수 (L × W × H)TH 2.438 × 2.761 cm (0.960 × 1.087 in) · SMT 2.199 × 3.4 × 0.305 cm (0.866 × 1.33 × 0.120 in) · 마이크로 13 × 19 × 2 mm (0.533 × 0.76 × 0.087 in)
인증일반형 FCC, IC, ETSI / PRO FCC, IC
설정 도구 · 관리XCTU · XBee 모바일 앱 · Digi Remote Manager(IX15 등 게이트웨이 경유) · Digi TrustFence
미지원MicroPython · 전체 BLE 프로그래밍 서비스

활용 분야

재설계와 신규
프로젝트 현장

  • XBee 3 기반 제품 재설계 — 기존 Zigbee 설계를 RR로 옮겨 부품 공급 선택지를 넓힙니다.
  • 저전압 배터리 노드 — 1.71 V부터 동작하는 전원 범위로 전지 설계를 단순화합니다.
  • 빌딩 자동화와 스마트 에너지 — Zigbee 3.0 메시에 센서와 미터 노드를 편입합니다.
  • 스마트폰 설정 장비 — XBee 모바일 앱과 BLE 슬레이브로 현장 설정 경로를 확보합니다.
DIGI 2.4GHz 지그비 무선 모듈 - 모듈 장착 형태별 안테나 타입과 손에 쥔 모듈 크기
모듈 장착 형태별 안테나 타입과 손에 쥔 모듈 크기

선택 가이드

RR과 XBee 3의
선택 기준

이럴 때 (설계 조건)권장 모델선택 이유
XBee 3 Zigbee 설계를 옮길 때XBee RR Zigbee 3.0이 페이지의 계열이며, 이전 가이드를 참고해 설계를 옮깁니다.
MicroPython으로 모듈 안에서 코드를 돌릴 때XBee 3 Zigbee 3.0MicroPython을 지원해 모듈 안에서 코드를 실행할 수 있습니다.
기본 출력으로 충분할 때XBee RR Zigbee 3.0 일반형+8 dBm에 송신 전류가 낮습니다.
실외 거리를 늘릴 때XBee RR Zigbee 3.0 PRO+19 dBm 출력으로 실외 가시거리가 3200 m까지 늘어납니다.
802.15.4나 DigiMesh가 필요할 때XBee RR 802.15.4 · DigiMesh 2.4 (마이크로)같은 RR 계열에서 다른 프로토콜을 쓰는 모듈입니다.

구성·옵션

형태·출력별
파트 넘버

구분형태파트 넘버 (안테나)
일반형마이크로 (MMT)XBRR-24Z8CM-J (칩) · XBRR-24Z8RM-J (RF 패드) · XBRR-24Z8UM-J (U.FL)
일반형표면 실장 (SMT)XBRR-24Z8PS-J (PCB) · XBRR-24Z8US-J (U.FL)
일반형스루홀 (TH)XBRR-24Z8PT-J (PCB) · XBRR-24Z8ST-J (RPSMA) · XBRR-24Z8UT-J (U.FL)
PRO마이크로 (MMT)XBRR-24Z8CM · XBRR-24Z8RM · XBRR-24Z8UM · XBRR-24Z8RM-R15 (RF 패드, 테이프 릴)
PRO표면 실장 (SMT)XBRR-24Z8PS · XBRR-24Z8US
PRO스루홀 (TH)XBRR-24Z8PT · XBRR-24Z8ST · XBRR-24Z8UT

관련 제품

RR Zigbee와 함께 보는
XBee 모듈
