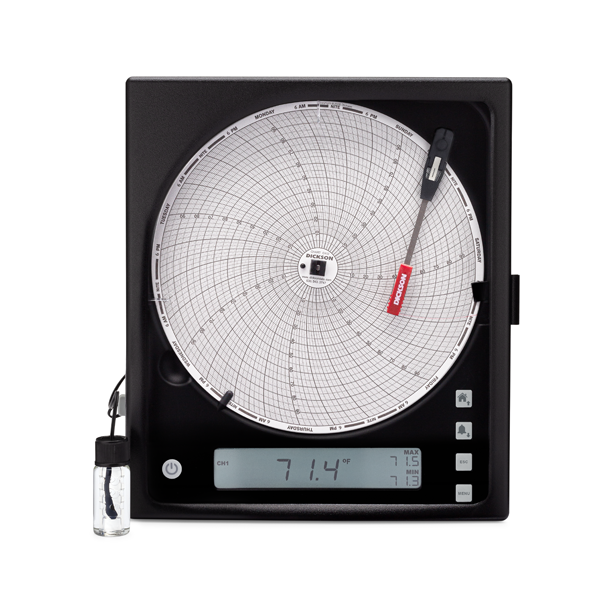

Dickson KT8 / TH8 8인치 차트 레코더

Dickson KT8 / TH8 8인치 차트 레코더

MODEL
KT8 / TH8
브랜드
DICKSON
제품 자료
제품문의 구매하기

정전 때도 건전지로 기록이
이어지는 8인치 차트 레코더

DICKSON KT8 · TH8 8인치 온도 · 온습도 차트 레코더

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON KT8 · TH8은 24시간 또는 7일 주기로 회전하는 8인치(203 mm) 원형 차트에 온도(KT8)나 온습도(TH8)를 펜으로 그려 종이 원본을 남기는 차트 레코더(원형 기록계)입니다. 센서를 갈아 끼우는 교체형 구조이며 냉장·냉동 보관고와 식품·의약 창고의 온도 이력 관리에 적합합니다.

LCD가 현재 값을 0.1 단위로 표시하고 설정을 벗어나면 소리와 화면으로 경보를 울리며, R 모델은 릴레이 접점으로 외부 장치를 구동합니다. 정전이 되어도 C 건전지 4개로 약 1개월간 기록이 이어지므로 주말 정전에도 차트에 빈 구간이 남지 않습니다. 이 차트 레코더는 (주)테솔이 국내에 공식 공급합니다.

203 mm

8인치 원형 차트 직경

24시간 · 7일

선택 가능한 차트 회전 주기

0.1

LCD 현재 값 표시 분해능

약 1개월

C 건전지 4개 정전 백업

특징

센서만 교체해도
이어지는 기록

핵심 특징현장에서 달라지는 점
교체형 센서(Replaceable Sensor)교정된 센서로 바꿔 끼워도 본체와 차트 기록은 그대로 이어지므로 교정 기간에 기록이 끊기지 않습니다.
원형 종이 차트펜이 차트에 값을 직접 그리므로 PC 없이 현장에서 이력을 읽고, 종이 원본이 그대로 기록 증빙이 됩니다.
LCD 현재 값 표시5 1/8 × 1 in 화면에 현재 값이 표시되어 차트 선을 따라 읽지 않아도 순회 점검을 마칩니다.
소리·화면 경보와 릴레이설정을 벗어나면 현장에서 즉시 경보가 울리고, R 모델은 릴레이로 외부 경보기나 설비와 연동합니다.

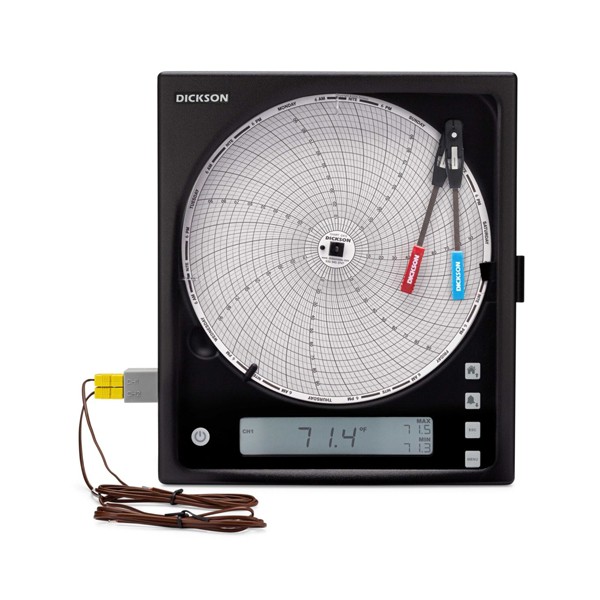

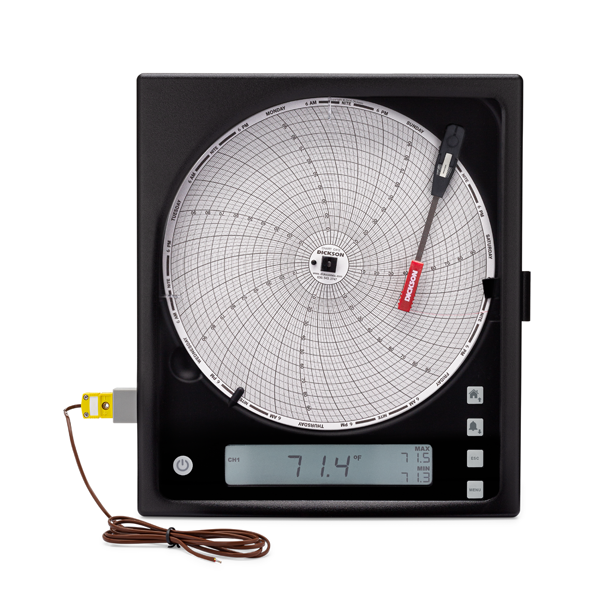

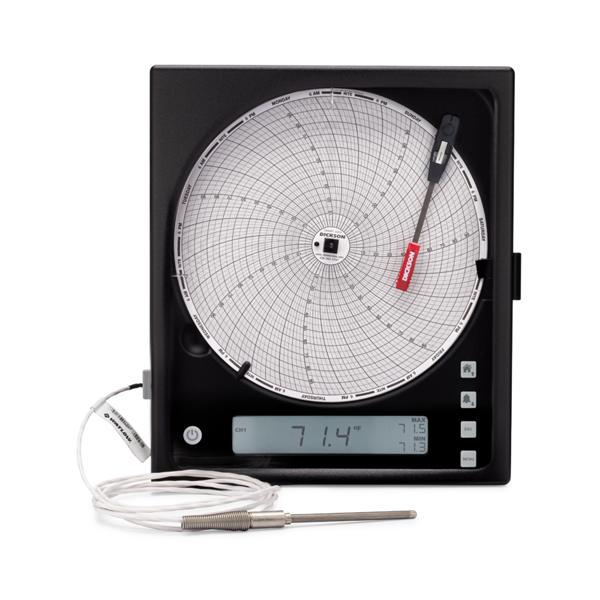

K형 열전대와 Pt RTD 센서냉동고 안쪽부터 고온 공정까지 측정 대상에 맞는 센서를 골라 같은 본체에 연결합니다.

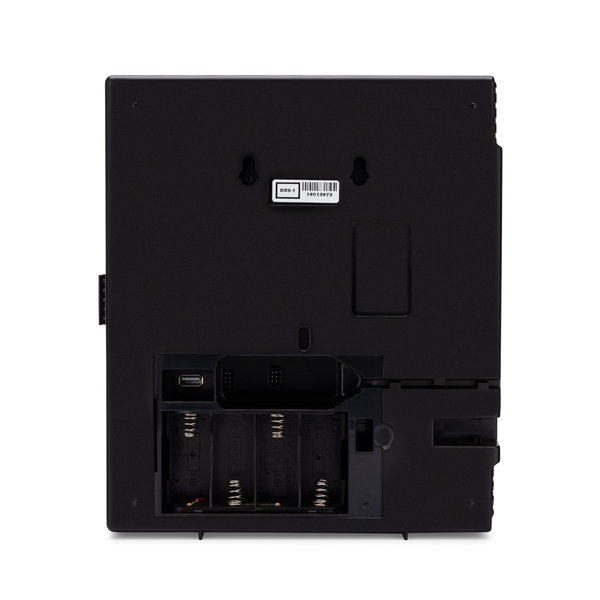

스탠딩·벽걸이 설치열쇠구멍으로 벽에 걸거나 책상·선반 위에 세워 둘 수 있습니다.

센서와 차트

측정 대상별
센서·차트 선택

KT8은 연결한 센서의 종류에 따라 측정 대상이 정해집니다. 냉장고 내부 같은 일반 보관 온도는 서미스터(RS020/RS021)나 주변 온도 센서(RS050)로, 냉동고와 고온 공정은 K형 열전대(RS030/RS031)로, 기준에 가까운 정밀 기록은 백금 RTD(RS040)로 구성합니다. 습도까지 기록하려면 TH8의 RS010 온습도 센서를 선택하세요. 열전대로 260 °C를 넘는 온도를 측정할 때는 A203이 별도로 필요합니다.

  • 차트 주기: 24시간 차트는 매일, 7일 차트는 매주 교체하는 일정으로 점검 주기를 정합니다.
  • 차트 번호: 0~100 °F/°C 범위는 C410/C412, -20~50 °C 범위는 C472/C473 등 범위와 단위에 맞춰 고릅니다.
  • 정품 사용: 차트와 펜은 DICKSON 정품만 사용하며, 차트는 본체와 별도로 준비합니다.

교정은 센서 교체로 진행

교정된 교체 센서로 바꿔 끼우면 본체는 제자리에 남아 차트 기록이 끊기지 않습니다. 온습도 센서는 RS010 페이지에서 함께 검토하세요. 센서 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사양

10개 모델 구성과
센서·공통 사양

항목센서구성채널
KT8-20RS020 서미스터단일 센서, 소리 경보CH1 온도
KT8-21RS021 서미스터이중 센서, 소리 경보CH1 온도 · CH2 온도
KT8-30RS030 K형 열전대단일 센서, 소리 경보CH1 온도
KT8-30RRS030 K형 열전대단일 센서, 소리 경보, 릴레이CH1 온도
KT8-31RRS031 K형 열전대이중 센서, 소리 경보, 릴레이CH1 온도 · CH2 온도
KT8-40RS040 백금 RTD단일 센서, 소리 경보CH1 온도
KT8-50RS050 주변 온도단일 센서, 소리 경보CH1 온도
TH8-10RS010 온습도단일 센서, 소리 경보CH1 온도 · CH2 습도
TH8-11RS010 온습도연장 케이블, 소리 경보CH1 온도 · CH2 습도
TH8-11RRS010 온습도연장 케이블, 소리 경보, 릴레이CH1 온도 · CH2 습도

교체형 센서 사양

항목RS010RS020 / RS021RS030 / RS031RS040RS050
센서 종류주변 온습도서미스터K형 열전대백금 RTD주변 온도
온도 범위-40.0 ~ 85.0 °C-50.0 ~ 70.0 °C-185.0 ~ 1093.0 °C-100.0 ~ 176.0 °C-30.0 ~ 50.0 °C
온도 정확도±0.44 °C (20.0 ~ 122.0 °F 구간), 나머지 ±1.0 °C±0.5 °C (-50.0 ~ 20.0 °C 구간)±1.0 °C (-185.0 ~ 50 °C 구간), 나머지 ±2.1 °C±0.3 °C±1.0 °C
습도 정확도±2.0 %RH (5.0 ~ 95.0 %RH)해당 없음해당 없음해당 없음해당 없음

시리즈 공통 사양

항목사양
차트8 in (203 mm), 24시간 또는 7일 회전
차트 예C410/C412 (0~100 °F/°C), C472/C473 (-20 ~ 50 °C)
디스플레이LCD 5 1/8 × 1 in, 분해능 0.1
경보소리·화면 경보, R 모델은 릴레이
키패드ON/OFF, 홈, 알람, 복귀, 입력
전원 상태LED 표시
전원120 ~ 240 VAC 어댑터(국제 플러그 선택), 12 VDC
정전 백업C 건전지 4개, 평균 1개월
전원 코드6 ft
사용 조건0.0 ~ 50.0 °C, 0~95 %RH 비응결

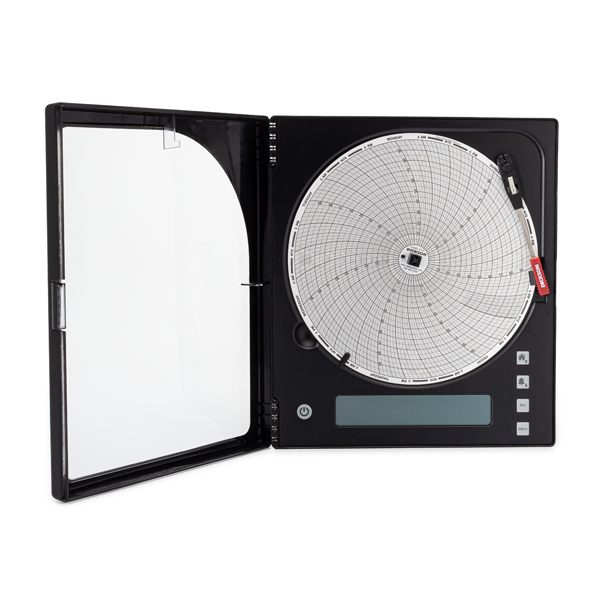

케이스검정 ABS 케이스, 폴리카보네이트 도어, 알루미늄 다이얼
IP 등급IP20
크기9 3/8 × 2 3/4 × 10 1/8 in
무게2.45 lb (건전지 제외) / 3.05 lb (건전지 포함)
설치스탠딩 또는 벽걸이(열쇠구멍 포함)
포장 단위1개
승인CE
보증12개월 제한 보증

활용 분야

종이 기록이 필요한
보관 현장

  • 실험실 보관고 — 시약·시료 보관고의 온도 변화를 종이 차트로 남겨 감사 증빙으로 보관합니다.
  • 냉장·냉동 창고 — 열전대 센서로 냉동 구간의 온도 이력을 장기간 기록합니다.
  • 식품 공장 — 공정 구간의 온도와 습도를 TH8로 함께 기록합니다.
  • 전시·보관 공간 — 습도 변화가 품질에 영향을 주는 공간의 이력을 기록합니다.

선택 가이드

기록 항목으로 고르는
KT8 · TH8 모델

이럴 때 (기록 항목·채널)권장 모델선택 이유
온도 한 채널을 기록할 때KT8-20 · KT8-30 · KT8-40 · KT8-50센서 종류(서미스터·열전대·RTD·주변 온도)로 측정 범위가 갈립니다.
온도 두 지점을 동시에 기록할 때KT8-21 · KT8-31R이중 센서가 CH1과 CH2에 각각 온도를 그립니다.

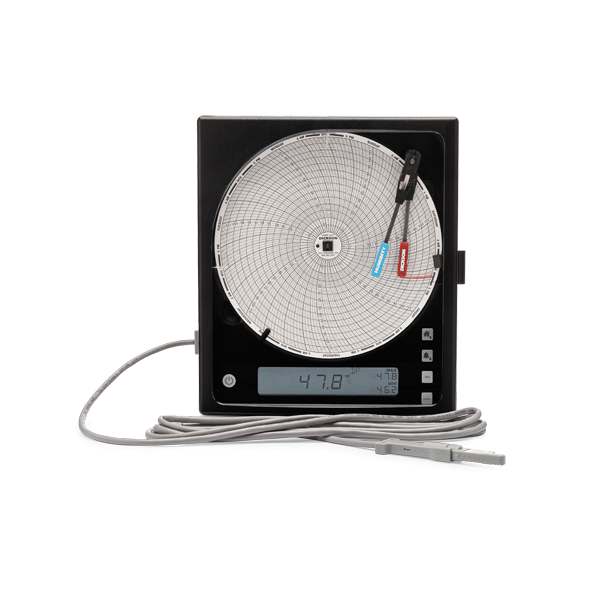

온도와 습도를 함께 기록할 때TH8-10 · TH8-11 · TH8-11RRS010 센서가 CH2에 습도를 기록하며 TH8-11 계열은 연장 케이블이 포함됩니다.
외부 경보 접점이 필요할 때KT8-30R · KT8-31R · TH8-11R모델명 끝에 R이 붙은 모델이 릴레이 출력을 갖춰 외부 경보기와 연동합니다.

구성·옵션

KT8 · TH8 구성품과
차트지 준비

  • 기본 구성: AC 어댑터, 펜, C 건전지 4개, 빠른 시작 가이드, 센서 프로브.
  • 별도 준비: 차트지(DICKSON 정품, 모델과 단위에 맞는 번호).
  • 선택 사양: 연장 케이블(TH8-11 계열 포함), 열전대 고온용 A203.
