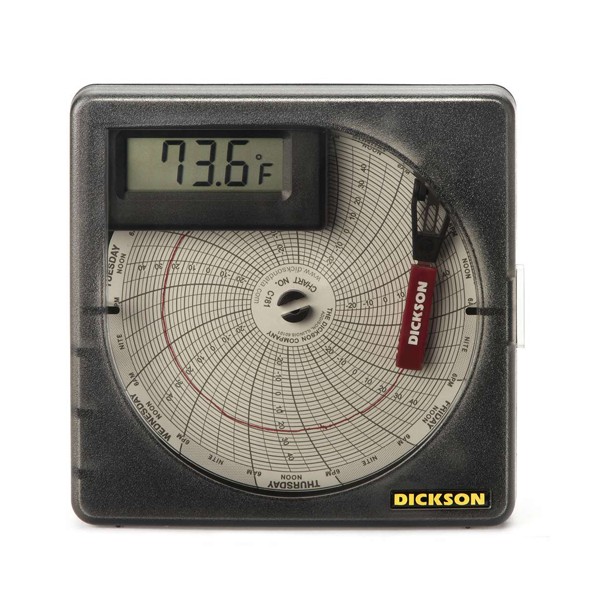

Dickson SL4100 / SL4350 온도 차트 레코더 (4인치)

Dickson SL4100 / SL4350 온도 차트 레코더 (4인치)

MODEL
SL4100 / SL4350
브랜드
DICKSON
제품 자료
제품문의 구매하기

현재 온도는 화면으로 보고
이력은 차트에 남기는 레코더

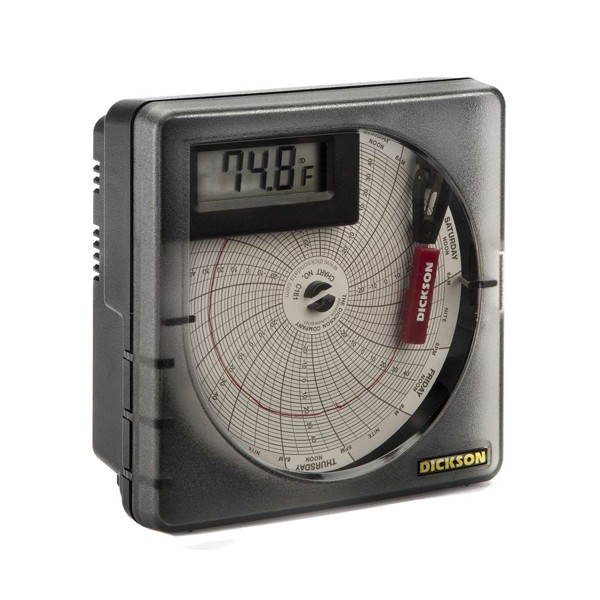

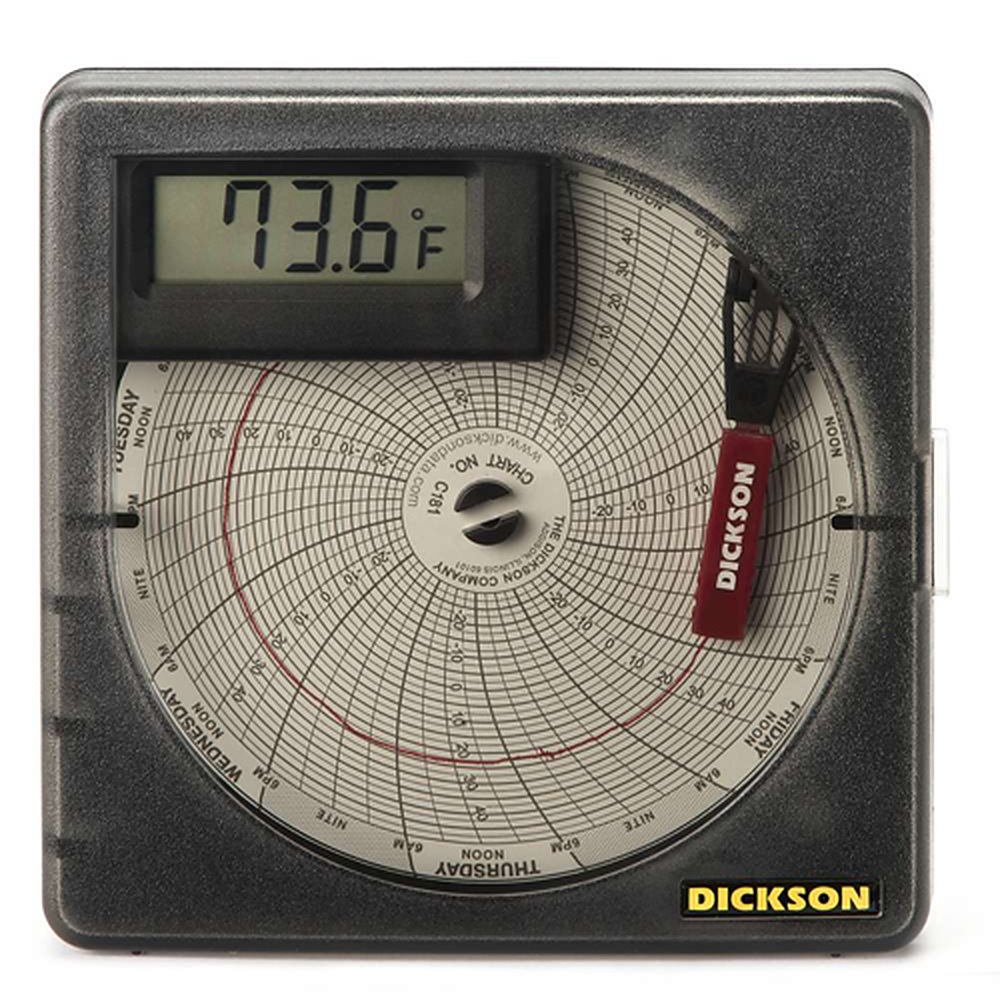

DICKSON SL4100 · SL4350 4인치 디스플레이 온도 차트 레코더

견적 받기

Dickson 국내 정식 공급 파트너

DICKSON SL4100 · SL4350은 바이메탈 센서로 101 mm(4인치) 차트에 온도를 그리면서 LCD에 현재 값을 0.1 단위로 표시하는 온도 차트 레코더(Chart Recorder)입니다. 냉장고·냉동고·공조 설비의 보관 온도가 종이 원본으로 남습니다.

SL4100은 -18 ~ 37 °C, SL4350은 -30 ~ 50 °C를 측정합니다. 두 모델 모두 AA 건전지 1개로 평균 3년 구동하므로 전원 공사 없이 설치할 수 있습니다. 화면에서 °C와 °F를 전환할 수 있는 이 차트 레코더는 (주)테솔이 국내에 공식 공급합니다.

-30 ~ 50 °C

SL4350 측정 범위

±2 % FS

풀스케일 기준 온도 정확도

101 mm

4인치 차트 직경

평균 3년

AA 건전지 1개 구동

특징

LCD 현재 값과 차트 기록을
함께 갖춘 4인치 레코더

핵심 특징현장에서 달라지는 점
LCD 현재 값 표시1.8 × 0.36 in 화면에 현재 온도가 표시되어, 순회 점검 때 차트를 읽지 않아도 상태를 바로 알 수 있습니다.
°C·°F 전환화면 단위를 바꿀 수 있어 해외 규격 문서와 국내 기록을 같은 장비로 대조할 수 있습니다.
24시간·7일 차트점검 간격에 맞춰 차트 주기를 고를 수 있어 매일 순회하지 않는 설비도 이력이 끊기지 않습니다.
AA 건전지 1개 구동건전지를 사용자가 직접 바꿀 수 있어 유지보수 인력을 부르지 않아도 됩니다.
스탠딩·벽걸이 설치선반에 세우거나 벽에 걸 수 있어 설치 자리를 고르기 쉽습니다.

정확도

SL4100 · SL4350의
% FS 정확도와 모델 선택

±2 % FS의 기준이 되는 차트 범위

±2 % FS는 차트 전체 범위를 기준으로 정한 값이어서, 범위가 넓은 SL4350이 허용 폭도 더 넓습니다. 보관 온도가 모두 들어가는 범위 가운데 폭이 좁은 모델을 고르면 같은 정확도 등급에서도 더 촘촘한 기록을 얻을 수 있습니다.

차트 선택

SL4100 · SL4350 차트 번호와
단위 구분

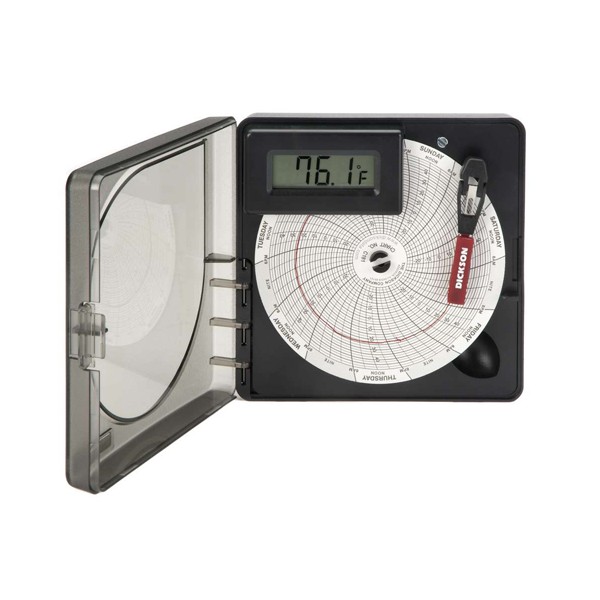

SL4100은 C010/C012와 C209/C210을, SL4350은 °C 기준 C180/C181과 °F 기준 C205/C206 차트를 사용합니다. 모델에 따라 차트 번호가 다르므로 주문 전에 번호를 확인하세요. 차트와 펜은 DICKSON 정품을 사용해야 합니다.

사양

SL4100 · SL4350 2개 모델 비교와
공통 사양

항목SL4100SL4350
측정 범위-18.0 ~ 37.0 °C (0.0 ~ 100.0 °F)-30.0 ~ 50.0 °C (-22.0 ~ 122.0 °F)
차트 번호C010/C012, C209/C210C180/C181 (°C), C205/C206 (°F)
온도 정확도±2 % FS±2 % FS
표시 정확도1.8 °F1.8 °F

시리즈 공통 사양

항목사양
채널CH1 온도
센서나선형 바이메탈 스트립 트랜스듀서
응답 시간11분 (풀스케일 63 %, 공기 유속 5 ft/s)
차트4 in, 24시간 또는 7일 회전
디스플레이LCD 1.8 × 0.36 in, 분해능 0.1, °F/°C 전환
전원AA 건전지 1개(사용자 교체형), 평균 3년
사용 조건-30.0 ~ 50.0 °C, 0~95 %RH 비응결
재질검정 ABS, 폴리카보네이트
IP 등급IP21
크기2.4 × 5.2 × 5.2 in
무게3 lb

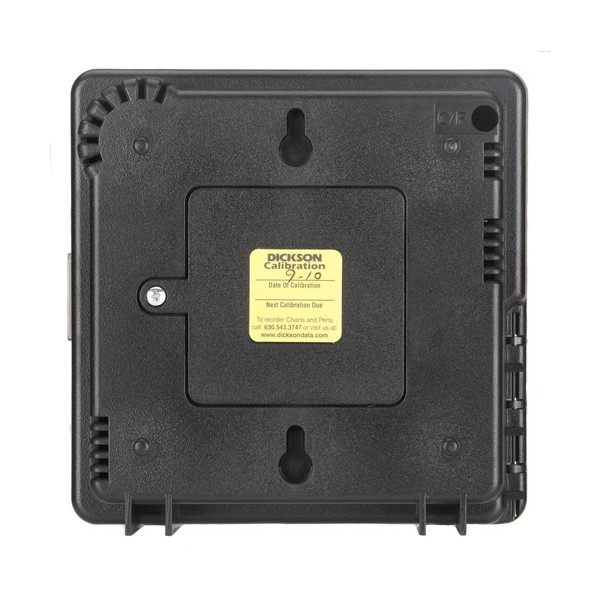

설치스탠딩 또는 벽걸이
포함 품목AA 건전지 1개, 빨간 펜, 빠른 시작 가이드
포장 단위1개
승인CE
보증12개월 제한 보증

활용 분야

기록과 현재 값 확인이
함께 필요한 현장

  • 냉장고·냉동고 — 보관 온도 이력을 종이로 남기면서 현재 값은 화면으로 확인합니다.
  • 약품 보관실 — 약품 보관 온도의 이력을 차트로 보관해 점검 증빙으로 활용합니다.
  • 공조 설비 — 실내 온도가 어떻게 바뀌었는지 기록해 설비 점검의 근거로 삼습니다.
  • 현장 점검 — 순회 중 화면의 현재 값을 읽고 그 자리에서 이상 여부를 판단합니다.

선택 가이드

보관 온도 범위로 고르는
4인치 온도 레코더

이럴 때 (보관 온도 구간)권장 모델선택 이유
-18 ~ 37 °C 안에서 냉동·냉장 위주로 보관할 때SL4100범위가 좁아 같은 ±2 % FS에서도 허용 폭이 작으므로 더 촘촘하게 기록됩니다.
-30 ~ 50 °C로 영하부터 고온까지 보관할 때SL4350범위가 넓어 환경이 크게 변하는 설비에 맞습니다.
더 큰 차트와 센서 교체가 필요할 때KT8 · TH8 (8인치)교체형 센서와 릴레이 경보를 갖춘 8인치 계열이라 센서 교체 방식의 교정과 경보가 필요한 현장에 맞습니다.

구성·옵션

4인치 온도 레코더 구성품과
별도 준비 차트지

  • 기본 구성: 차트 레코더 본체, AA 건전지 1개, 빨간 펜, 빠른 시작 가이드.
  • 별도 준비: 차트지(DICKSON 정품, 모델별 번호)는 따로 주문합니다.
