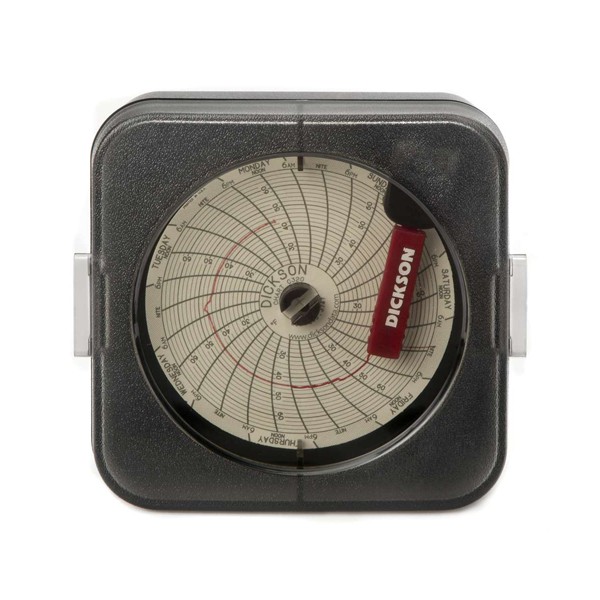

Dickson 소형 차트레코더

Dickson 소형 차트레코더

MODEL
SC367 / SC386 / SC377 / SC387 / SC397
브랜드
DICKSON
제품 자료
제품문의 구매하기

냉장고·진열장의 온도를
종이 차트에 그리는 소형 레코더

DICKSON SC3 시리즈 3인치 소형 온도 차트 레코더

견적 받기

Dickson 국내 정식 공급 파트너

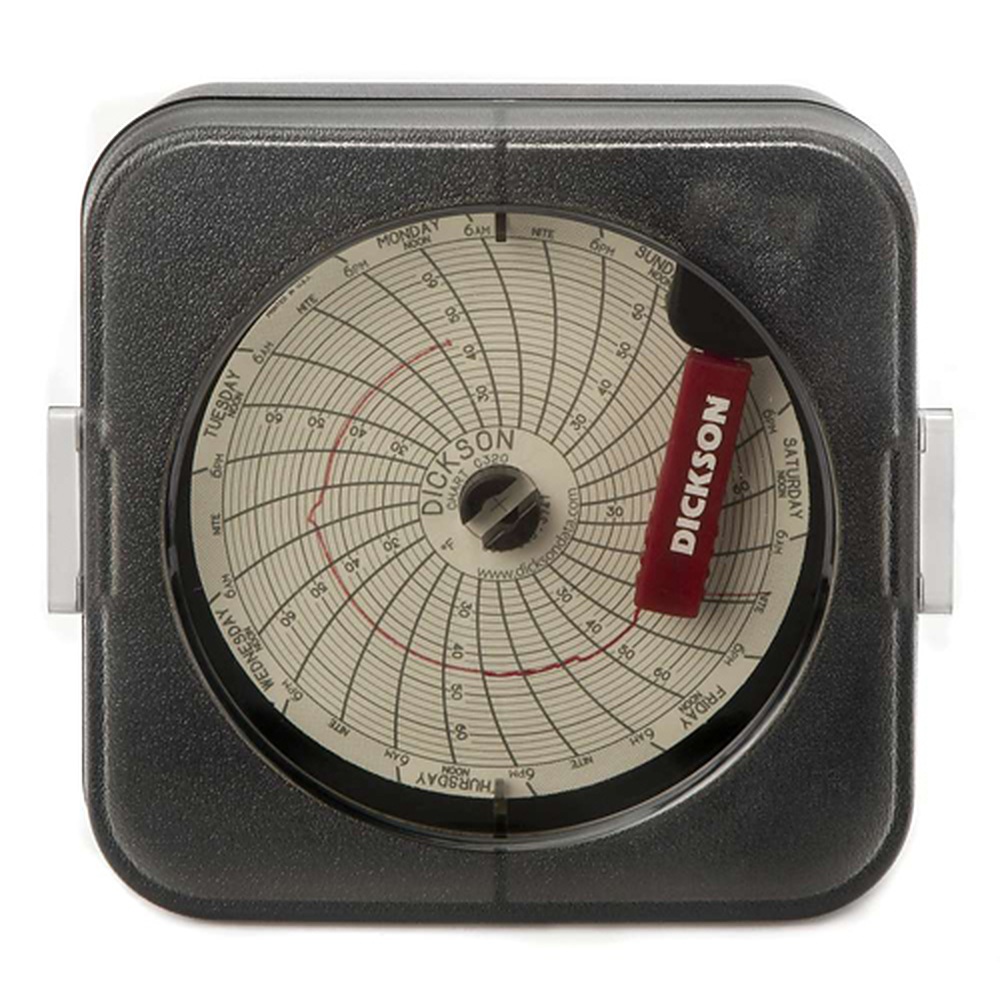

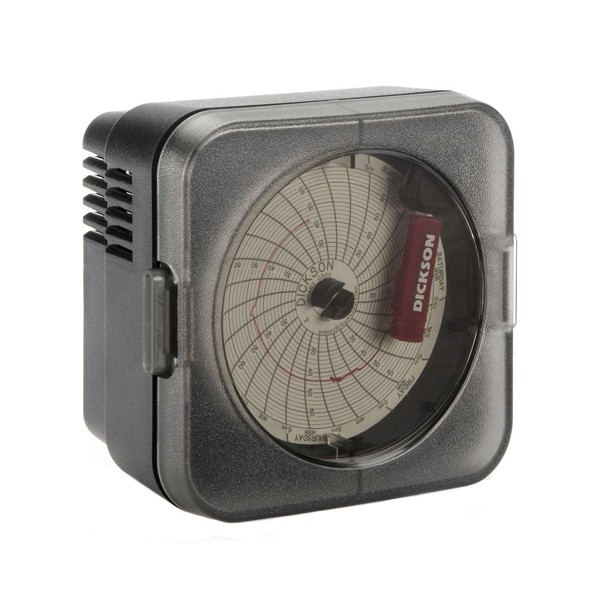

DICKSON SC367 · SC386 · SC377 · SC387 · SC397은 나선형 바이메탈 센서가 펜을 움직여 76 mm(3인치) 차트에 온도를 그리는 소형 온도 차트 레코더(미니 기록계)입니다. 5개 고정 범위 가운데 보관 온도에 맞는 모델을 고르면 냉장고·진열장의 온도 이력이 종이로 남습니다.

센서가 온도에 따라 휘는 기계식 구조라 전자 설정 없이 건전지만 넣으면 바로 기록이 시작됩니다. 풀스케일의 63 %까지 응답하는 데 11분이 걸리므로 문 개폐 같은 순간 변동보다 보관 온도의 흐름을 남기는 데 적합합니다. 24시간과 7일 차트 가운데 고를 수 있는 이 레코더는 (주)테솔이 국내에 공식 공급합니다.

76 mm

3인치 차트 직경

±1 °C

모델 범위 안 기록 정확도

평균 2년

AA 건전지 1개 구동

5종

보관 온도별 고정 범위

특징

설정 없이 바로 기록하는
소형 온도 차트 레코더

핵심 특징현장에서 달라지는 점
나선형 바이메탈 센서온도에 따라 휘는 금속 띠가 펜을 직접 움직이므로 설정을 잘못할 일이 없고, 건전지만 넣으면 기록이 시작됩니다.
5개 고정 범위모델마다 범위가 정해져 있어 보관 온도에 맞는 모델만 고르면 충분한 눈금 해상도를 얻습니다.

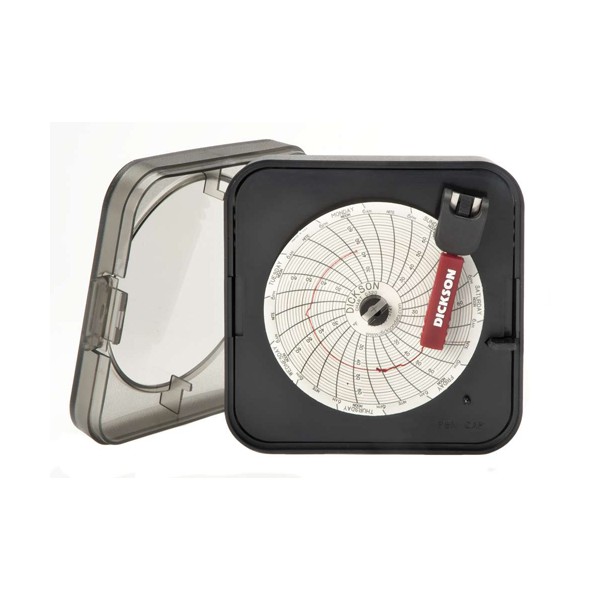

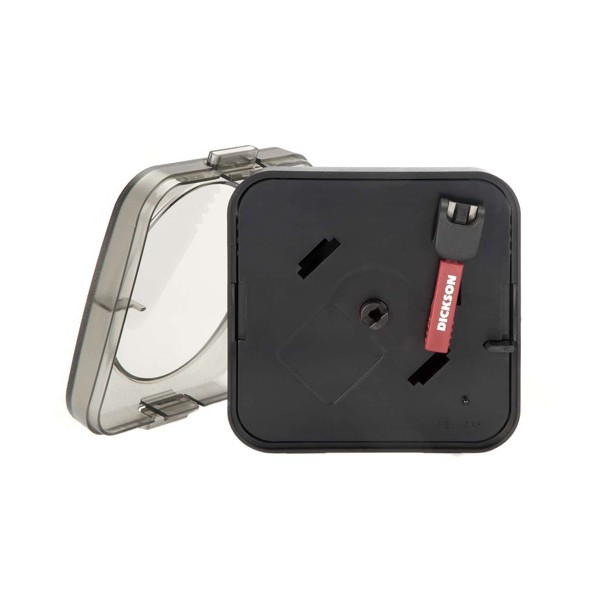

빨간 펜과 가이드 포함구성품만으로 첫 차트 기록을 시작할 수 있으며, 차트지는 따로 준비합니다.
사용자 교체형 AA 건전지공구 없이 건전지를 바꿀 수 있어 유지보수 인력을 따로 두지 않아도 됩니다.

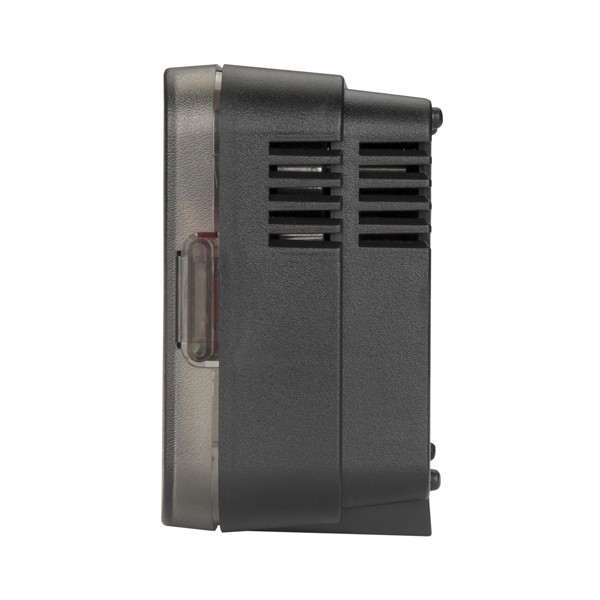

스탠딩·벽걸이·매달기 설치선반에 세우거나 벽에 걸 수 있고, 냉장 쇼케이스 안에서는 매달아 설치 공간을 아낄 수 있습니다.

범위 선택

보관 온도에 맞는
고정 범위 선택

범위는 구입한 뒤 바꿀 수 없으므로 목표 보관 온도가 범위 중앙 부근에 오는 모델을 고르세요. 정확도 ±1 °C는 각 모델의 범위 전체에 적용되며, 범위 밖에서는 정확도가 보장되지 않습니다. 냉동고에는 SC367, 일반 냉장에는 SC386 또는 SC377, 실온 보관에는 SC387, 보온 구간에는 SC397이 맞습니다.

설치 위치와 응답 시간

응답 시간은 5 ft/s로 움직이는 공기에서 측정한 값이라, 공기 순환이 약한 선반 안쪽에서는 응답이 더 느려집니다. 출입문 바로 옆보다 내용물과 같은 온도의 공기가 흐르는 자리에 두어야 보관 온도를 대표하는 기록이 남습니다.

사양

소형 레코더 5개 범위 비교와
공통 사양

항목SC367SC386SC377SC387SC397
측정 범위 (°C)-25 ~ 0 °C-5 ~ 20 °C-15 ~ 10 °C10 ~ 35 °C25 ~ 50 °C
측정 범위 (°F)-14 ~ 32 °F22 ~ 68 °F4 ~ 50 °F50 ~ 96 °F76 ~ 122 °F
정확도±1 °C (±2 °F)±1 °C (±2 °F)±1 °C (±2 °F)±1 °C (±2 °F)±1 °C (±2 °F)
차트 번호C301C317C303 · C304 (°F), C311 · C312 (°C)C305C307

시리즈 공통 사양

항목사양
채널온도 1채널
센서나선형 바이메탈 스트립 트랜스듀서
차트3 in, 24시간 또는 7일 회전
응답 시간11분 (풀스케일 63 %, 공기 유속 5 ft/s)
전원AA 건전지 1개(사용자 교체형), 평균 2년
사용 조건-30 ~ 50 °C, 0~95 %RH 비응결
재질검정 ABS, 폴리카보네이트
IP 등급IP20
크기2.2 × 3.7 × 3.7 in
설치스탠딩, 벽걸이 또는 매달기
포함 품목빨간 펜, AA 건전지 1개, 빠른 시작 가이드
보증12개월 제한 보증

활용 분야

소형 차트 레코더가
쓰이는 보관 현장

  • 냉장고·냉동고 — 가정용 크기 보관 장비의 내부 온도 변화를 종이로 남깁니다.
  • 진열장·쇼케이스 — 매장마다 제품 보관 구간의 온도 이력을 기록합니다.
  • 소형 보관함 — 선반 하나 크기의 좁은 공간에도 들어가 온도를 기록합니다.
  • 소형 실험 보관고 — 시약 냉장고의 온도 이력을 감사용 종이 기록으로 보관합니다.

선택 가이드

보관 온도로 고르는
3인치 소형 레코더

이럴 때 (보관 온도 구간)권장 모델선택 이유
-25 ~ 0 °C 냉동 보관이라면SC367냉동 구간 전체를 덮는 영하 범위라 냉동 보관 온도에 맞습니다.
-15 ~ 10 °C 저온 보관이라면SC377냉동 상단부터 냉장 구간까지 걸치는 범위라 저온 보관에 맞습니다.
-5 ~ 20 °C 냉장 보관이라면SC3862~8 °C 냉장 구간이 범위 중앙에 와서 차트 선을 읽기 쉽습니다.
10 ~ 35 °C 실온 보관이라면SC387실온 범위에 맞춘 눈금이라 실온 변동을 차트 전체 폭으로 읽을 수 있습니다.
25 ~ 50 °C 보온 보관이라면SC397보온·고온 구간에 맞춘 범위라 보온 보관고의 온도 흐름을 기록하기에 알맞습니다.
현재 온도를 숫자로도 확인해야 할 때SL4100 · SL4350LCD가 있는 4인치 레코더라 차트 기록과 함께 현재 값을 화면으로 볼 수 있습니다.

구성·옵션

소형 레코더 구성품과
별도 준비 품목

  • 기본 구성: 차트 레코더 본체, AA 건전지 1개, 빨간 펜, 빠른 시작 가이드.
  • 별도 준비: 차트지(DICKSON 정품)는 따로 준비하며, SC377에는 C303 · C304(°F)와 C311 · C312(°C)를 사용합니다.
