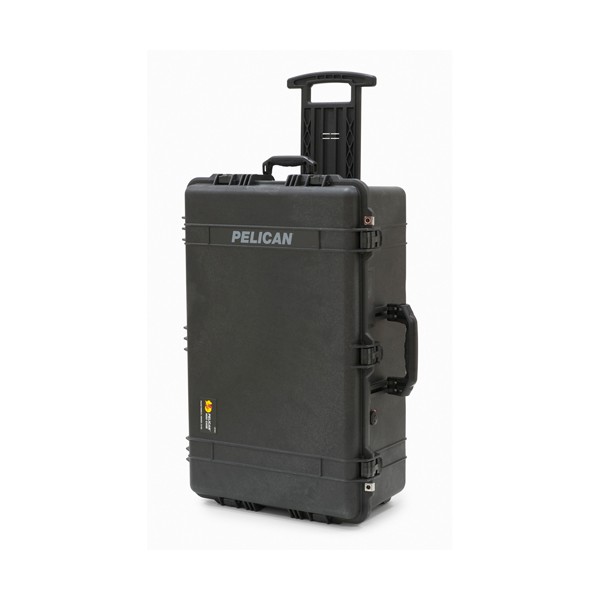

Fluke Calibration 1586/DS-CASE 이동용 케이스(메인기기 & 외부 모듈용)

Fluke Calibration 1586/DS-CASE 이동용 케이스(메인기기 & 외부 모듈용)

MODEL
1586/DS-CASE
브랜드
FLUKE CALIBRATION
제품 자료
제품문의 구매하기

Super-DAQ 채널을 늘리고
기록을 모으는 액세서리

Fluke Calibration 1586A 액세서리와 DAQ 6.0

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 1586A 액세서리는 Super-DAQ 정밀 온도 스캐너에 붙이는 이동용 케이스, DAQ-STAQ 멀티플렉서(Multiplexer), 대용량 모듈, 인터페이스 케이블과 2680A-APSW DAQ 6.0 응용 소프트웨어로 구성됩니다. 열전대·PRT·서미스터 채널을 늘리고 측정 기록을 한곳에 모을 수 있습니다.

DAQ-STAQ와 대용량 모듈은 모두 최대 입력 50 V를 받습니다. 냉접점 보상(CJC) 기본 정확도는 각각 0.25 °C와 0.6 °C로, DAQ-STAQ는 정밀 측정에, 대용량 모듈은 다채널 수집에 맞습니다. 이 액세서리는 (주)테솔이 국내에 공식 공급합니다.

0.25 °C

DAQ-STAQ CJC 기본 정확도

4선 PRT

금도금 커넥터 연결

50 V

모듈 최대 입력

2000채널

DAQ 6.0 지원 규모

특징

1586A 액세서리의
구성별 특징

핵심 특징현장에서 달라지는 점
열전대 · PRT 연결열전대, PRT, 서미스터를 꽂았다 뺄 수 있어 센서를 교체할 때마다 배선을 새로 하지 않아도 됩니다.
4선 PRT 연결금도금 커넥터에 4선 PRT를 10개까지 연결할 수 있고, 접촉 저항에 따른 오차가 줄어듭니다.

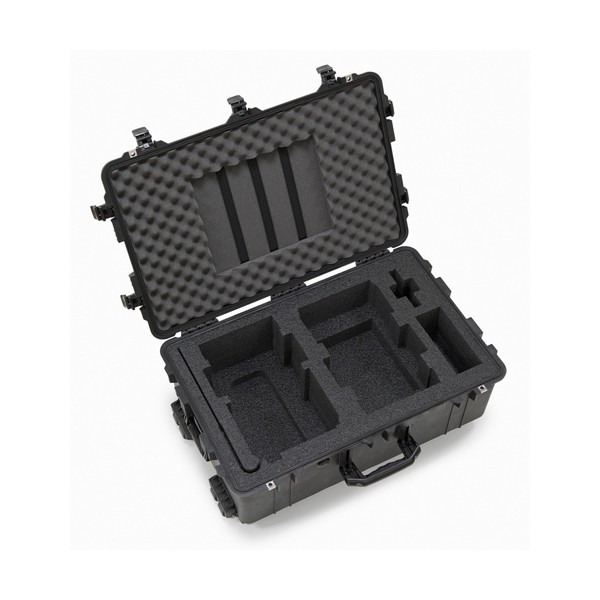

충격에 강한 케이스교정 현장을 옮겨 다닐 때 충격에 강한 쉘과 폼 내장재가 본체를 보호합니다.
방수 · 방진 · 내화학방수·방진·내화학 구조라 먼지와 약품이 있는 현장에서도 본체를 보호합니다.
자동 퍼지 밸브기압이 바뀌어도 케이스 안팎의 압력 차를 빠르게 해소하므로 이동 중에도 뚜껑을 쉽게 열 수 있습니다.
DAQ 6.0 추세 차트최대 32채널의 추세 차트와 알람 기록을 한 화면에서 확인할 수 있습니다.
웹 원격 확인웹 브라우저로 추세 차트와 알람 화면을 볼 수 있어 실험실 밖에서도 측정 상태를 파악합니다.

모듈 선택

DAQ-STAQ와 대용량
모듈의 역할 차이

DAQ-STAQ는 PRT, 열전대, 서미스터를 정밀하게 읽는 멀티플렉서이고, 대용량 모듈은 채널 수가 많은 데이터 수집에 적합합니다. 두 구성 모두 KIT와 단품이 있으며, 뒷면 슬롯에 카드가 없으면 카드가 포함된 KIT를 선택하세요. 케이스는 내부 모듈 기준인 1586-CASE와 외부 모듈까지 담는 1586/DS-CASE로 나뉩니다.

DAQ-STAQ 연결 방법

DAQ-STAQ 멀티플렉서는 인터페이스 케이블로 Super-DAQ에 연결하고 센서를 앞면 커넥터에 꽂아 사용합니다. 센서 종류별 커넥터를 구분해 두면 교체가 빨라집니다.

사용 방법

1586A DAQ-STAQ와 DAQ 6.0
연결부터 첫 스캔까지

DAQ-STAQ 멀티플렉서는 어댑터 카드와 인터페이스 케이블로 1586A Super-DAQ에 연결해 사용합니다. PC에서는 2680A-APSW Fluke DAQ 6.0 응용 소프트웨어로 채널을 설정하고 기록하며, 이 소프트웨어는 2638A, 1586A, NetDAQ, 2680 시리즈를 함께 다룹니다.

소프트웨어·도구하는 일
1586-2588-KITDAQ-STAQ 멀티플렉서, 어댑터 카드, 인터페이스 케이블 일체
1586-2588-CBLDAQ-STAQ와 1586A를 잇는 인터페이스 케이블
Fluke DAQ 6.0 (2680A-APSW v6.0)채널 설정, 최대 32개 추세 차트, 알람 기록, CSV 내보내기
DAQ 6.0 웹 보기브라우저에서 현재값·추세 차트·알람 확인, 최대 4명 동시 접속
Serial USB Drivers for 2638A and 1586A1586A USB 연결용 Windows 드라이버

처음 연결하는 순서

순서할 일
11586-2588-KIT에 든 DAQ-STAQ 멀티플렉서, 어댑터 카드, 인터페이스 케이블을 준비하세요.
2어댑터 카드와 인터페이스 케이블로 DAQ-STAQ 멀티플렉서와 1586A를 연결합니다(방법은 제품 설명서 확인).
3열전대는 미니잭 입력(20개)에, PRT와 서미스터는 금도금 4선 커넥터(최대 10개)에 꽂으세요.
4PC에 Fluke DAQ 6.0을 설치하고 1586A를 연결하면 현재 하드웨어 구성이 설정 화면에 자동으로 채워집니다.
5채널별 입력 종류를 확인하고 스캔을 시작한 뒤 추세 차트와 알람 화면으로 기록을 확인합니다.

DAQ 6.0의 웹 보기는 비밀번호로 보호되며 최대 4명이 동시에 접속할 수 있습니다. 알람 조건은 이메일로 받을 수도 있습니다.

사양

1586A 액세서리 모델별
상세 사양

모델품목사양

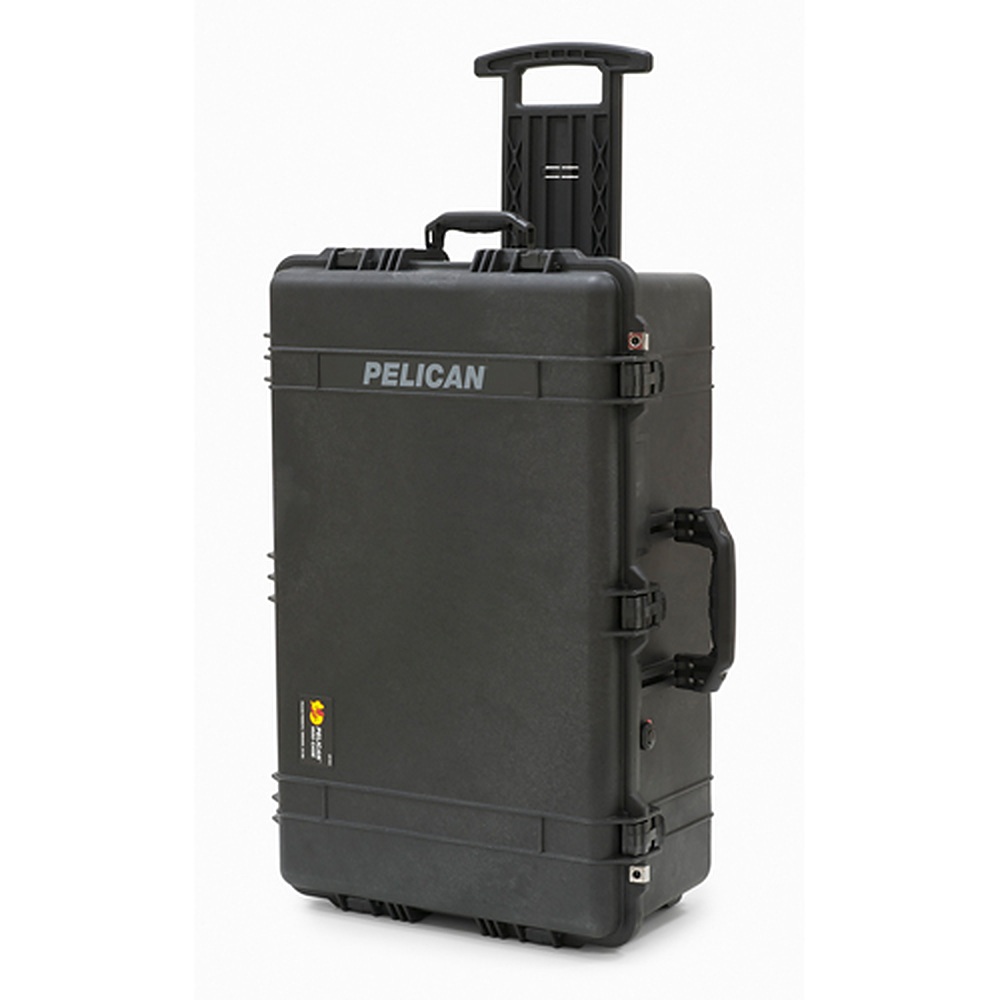

1586/DS-CASE이동용 케이스Super-DAQ 본체와 DAQ-STAQ 외부 모듈용
1586-CASE이동용 케이스1586A용, 내부 46.8 × 35.5 × 19.3 cm, 외부 52.4 × 42.8 × 20.6 cm, 5.4 kg
1586-2588-CBLDAQ-STAQ 멀티플렉서 인터페이스 케이블DAQ-STAQ 멀티플렉서 연결용, 길이 200 cm
1586-2588-KITDAQ-STAQ 멀티플렉서 + 어댑터 카드 + 인터페이스 케이블최대 입력 50 V, CJC 기본 정확도 0.25 °C
1586-2588DAQ-STAQ 멀티플렉서 (어댑터 카드 제외)최대 입력 50 V, CJC 기본 정확도 0.25 °C
1586-2586-KIT대용량 모듈 + 릴레이 카드최대 입력 50 V, CJC 기본 정확도 0.6 °C
1586-2586대용량 모듈 (릴레이 카드 제외)최대 입력 50 V, CJC 기본 정확도 0.6 °C
2680A-APSW v6.0Fluke DAQ 6.0 응용 소프트웨어2638A · 1586A · NetDAQ · 2680 시리즈 지원, 최대 2000채널

멀티플렉서 공통 사양

항목1586-2588 (KIT)1586-2586 (KIT)
최대 입력50 V50 V
오프셋 전압2 µV 미만2 µV 미만
3선 내부 저항 불일치50 mΩ 미만50 mΩ 미만
CJC 기본 정확도0.25 °C0.6 °C
연결 센서열전대 · PRT · 서미스터, 4선 PRT 10개까지해당 없음

활용 분야

1586A 액세서리가
쓰이는 측정 현장

  • 온도 교정 실험실 — DAQ-STAQ로 열전대와 PRT를 정밀하게 측정합니다.
  • 다점 데이터 기록 — 대용량 모듈로 많은 채널을 빠르게 측정합니다.
  • 장비 이동 — 본체와 모듈을 케이스에 넣어 교정 현장으로 옮깁니다.
  • 여러 장비 통합 관리 — DAQ 6.0으로 2638A, 1586A, NetDAQ를 함께 설정합니다.
  • 원격 모니터링 — 웹 화면으로 측정 상태를 먼 곳에서 확인합니다.

선택 가이드

측정 목적에 맞는
1586A 확장 구성

이럴 때 (현장 조건)권장 모델선택 이유
정밀 온도 측정이 목적일 때1586-2588 / 1586-2588-KITCJC 기본 정확도가 0.25 °C로 더 정밀한 DAQ-STAQ가 맞습니다.
채널 수와 스캔 속도가 중요할 때1586-2586 / 1586-2586-KIT대용량 모듈이 채널 수가 많은 데이터 수집에 맞습니다.
뒷면 슬롯에 카드가 없을 때KIT 구성KIT에 어댑터 카드나 릴레이 카드가 함께 들어 있습니다.
여러 장비 데이터를 한곳에 모을 때2680A-APSW v6.0DAQ 6.0이 여러 장비의 설정과 데이터 기록을 한곳에서 관리합니다.

구성·옵션

1586A용 케이스·케이블·
소프트웨어 구성

구성품옵션품번
이동용 케이스Super-DAQ 본체와 DAQ-STAQ 외부 모듈용1586/DS-CASE
이동용 케이스1586A용1586-CASE
인터페이스 케이블DAQ-STAQ 멀티플렉서 연결용1586-2588-CBL
DAQ-STAQ 멀티플렉서단품 / KIT (어댑터 카드 + 케이블 포함)1586-2588 / 1586-2588-KIT
대용량 모듈단품 / KIT (릴레이 카드 포함)1586-2586 / 1586-2586-KIT
DAQ 6.0 응용 소프트웨어v6.02680A-APSW
