JRI-TMI 고온용 Thermal Shield

JRI-TMI 고온용 Thermal Shield

MODEL
Thermal Shield
브랜드
TMI-ORION
제품 자료
제품문의 구매하기

로거가 견디지 못하는 고온에서
로거를 보호하는 케이스

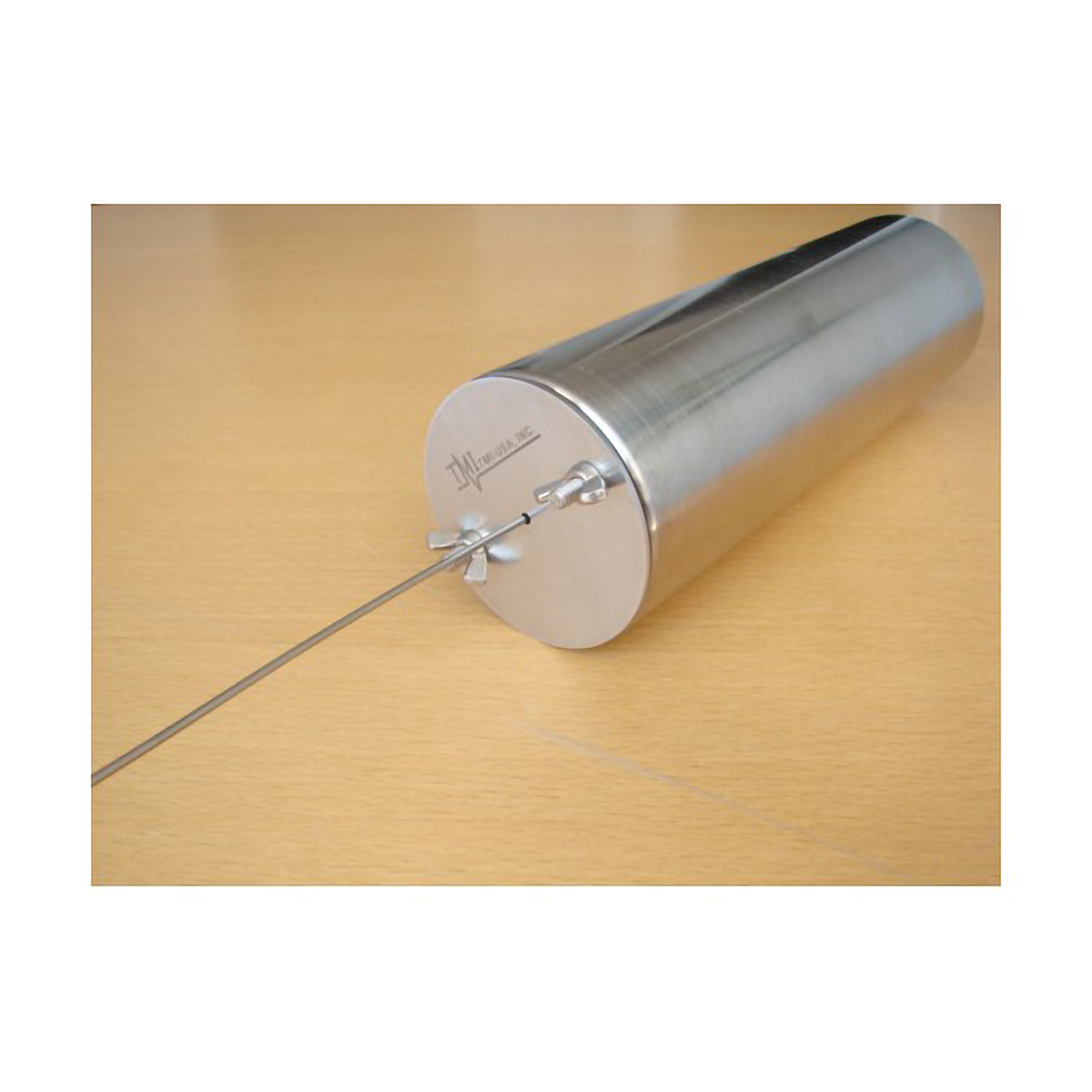

JRI-TMI Thermal Shield 고온용 로거 보호 케이스

견적 받기

JRI-TMI 국내 정식 공급 파트너

JRI-TMI Thermal Shield는 로거의 사용 온도를 넘는 공정에서 PicoVACQ·NanoVACQ 같은 온도 로거를 보호하는 고온용 로거 보호 케이스(열 보호 쉴드, Thermal Barrier)입니다. 표준형과 주문 제작형을 합쳐 최대 +1300 °C 범위의 열처리 공정에서 로거가 내부 온도를 기록하도록 합니다.

쉴드의 크기와 모양, 재료는 공정의 열 프로파일에 따라 정해지며, 형태는 원통형과 직사각형 중에서 선택합니다. 기술 옵션은 단열재, 상변화 물질, 듀어, 물 가운데 고르며, 이 쉴드는 (주)테솔이 국내에 공식 공급합니다.

+1300 °C

표준 · 맞춤 쉴드 전체 범위

표준 · 맞춤

공정 조건에 따른 구성

원통 · 직사각

쉴드 형태 2종

5종

호환 로거 모델

특징

공정 조건에 맞춰
설계하는 열 보호

핵심 특징현장에서 달라지는 점
고온 보호로거 본체가 견디지 못하는 고온 공정에서도 로거를 쉴드 안에 두어 공정 내부 온도를 기록합니다.
맞춤 설계온도, 시간, 압력 조건에 맞춰 쉴드를 설계하므로 공정마다 필요한 보호 시간을 확보합니다.
형태 선택원통형 또는 직사각형으로 제작해 트레이와 용기 형상에 맞춰 설치합니다.
기술 옵션단열재, 상변화 물질, 듀어, 물 중에서 선택해 열 부하에 맞는 보호 방식을 고릅니다.
이동 공정 대응움직이는 공정에는 테플론 같은 재료로 맞춤 제작해 이동 중 마찰과 접촉 조건에 대응합니다.
압력·진공 대응압력이나 진공 상태 공정의 조건을 설계에 반영합니다.

쉴드 설계

열 프로파일로 정하는
크기와 재료

쉴드의 크기와 재료는 열 프로파일로 정합니다. 주문 전에 로거 모델과 공정 온도, 유지 시간, 압력 또는 진공 조건을 정리해 알려 주시면 표준형으로 충분한지 주문 제작형이 필요한지 판단합니다.

표기 범위는 표준형과 주문 제작형 쉴드를 합친 전체 범위이므로, 표준형 단독으로 대응하는 한계는 공정 조건별로 검토합니다.

기술 옵션 네 가지

단열재는 열 전달을 늦추고, 상변화 물질은 상변화 구간에서 온도 상승을 흡수하며, 듀어와 물은 열용량으로 로거 온도 상승을 늦춥니다. 공정 시간이 길수록 옵션 선택이 쉴드 크기에 영향을 줍니다.

로거 호환

호환 로거와
산업 공정 적용

호환 로거는 PicoVACQ 1Td, NanoVACQ 1Td, VACQ III, VACQ xFlat, High-T-Dry입니다. 로거 모델에 따라 쉴드 내부 치수가 달라지므로 모델명을 먼저 정하세요.

야금·자동차·복합재 열처리

금속 야금과 산업 열처리 공정, 자동차 부품과 복합재 열처리 공정이 주요 적용 대상입니다. 식품·약품 공정 가열 장비와 오토클레이브 같은 살균 장비 내부 온도도 같은 방식으로 기록합니다.

사양

표준·맞춤 쉴드
사양

항목사양
구성표준형 + 주문 제작형
사용 온도+1300 °C까지 (표준 · 주문 제작 쉴드 전체 범위)
형태원통형 또는 직사각형
기술 옵션단열재, 상변화 물질, 듀어, 물
호환 로거PicoVACQ 1Td, NanoVACQ 1Td, VACQ III, VACQ xFlat, High-T-Dry
이동 공정 재료테플론 등 (맞춤 제작)
공정 조건 대응압력 · 진공 상태 공정 (맞춤 설계)

활용 분야

고온 열처리와
살균 공정

  • 금속 야금·산업 열처리 — 로 내부 온도를 로거로 기록합니다.
  • 자동차 부품·복합재 열처리 — 경화 공정의 온도 이력을 확보합니다.
  • 식품·약품 공정 가열 장비 — 장비 안의 온도를 측정합니다.
  • 압력·진공 공정 — 내부 온도를 압력 조건과 함께 기록합니다.
  • 오토클레이브 등 살균 장비 — 장비 안 온도를 기록합니다.

선택 가이드

공정 조건별
쉴드 구성

이럴 때 (현장 조건)권장 모델선택 이유
공정 온도와 시간이 일반 조건일 때표준형 쉴드로거 모델과 공정 조건이 표준 사양 안에 들 때 사용합니다.
표준형으로 맞지 않을 때주문 제작형 쉴드온도, 시간, 압력 조건에 맞춰 크기와 재료를 설계합니다.
이동하는 공정일 때맞춤 제작(테플론 재료)움직임에 맞춘 재료로 제작합니다.
