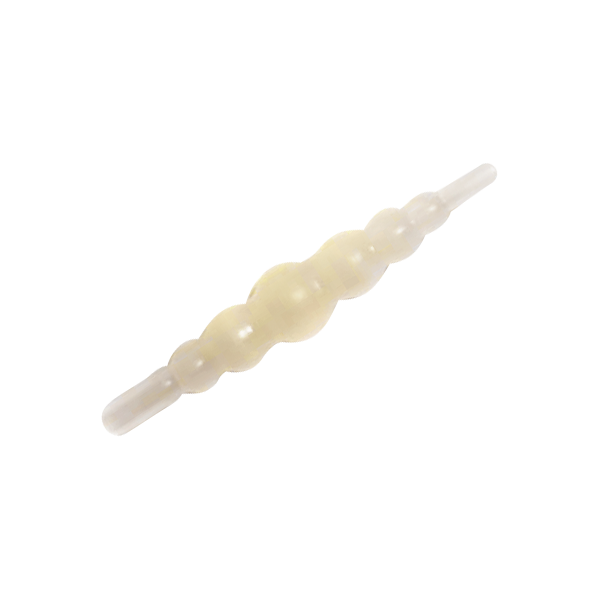

LABO Hose Connector 호스 커넥터

LABO Hose Connector 호스 커넥터

MODEL
Hose Connector
브랜드
LABO
제품 자료
제품문의 구매하기

항온조와 시료 셀 사이
순환 배관을 잇는 호스·부속

LABO 항온조 호스 · 연결 · 유량 액세서리

견적 받기

Labo 국내 정식 공급 파트너

LABO 항온조 호스·연결·유량 액세서리는 외부 순환 기능이 있는 LABO 순환 항온조(Circulating Bath)와 시료 셀 사이의 배관을 구성하는 부속입니다. 바이톤·실리콘·단열 호스와 클램프, 커넥터, 유량 표시기 6종으로 저온부터 고온까지의 순환 구간에 대응합니다.

고온 순환에는 -35~+200 °C를 견디는 바이톤 호스를, 저온 순환에는 -80 °C까지 내려가는 투명 실리콘 호스를 고릅니다. 유량 표시기는 150 mL/min부터 순환 여부를 표시합니다. 이 부속들은 (주)테솔이 국내에 공식 공급합니다.

-35 ~ +200 °C

바이톤 호스 사용 온도

-80 ~ +100 °C

실리콘 호스 사용 온도

2 bar

유량 표시기 최대 작동 압력

150 mL/min

유량 표시기 최소 유량

특징

호스 재질에 따른
온도 구간

핵심 특징현장에서 달라지는 점
바이톤 호스-35~+200 °C까지 견디므로 고온 오일 순환 배관에서 호스 경화를 걱정하지 않고 운용합니다.
투명 실리콘 호스-80~+100 °C 범위의 저온 순환에 적합하고, 내부 액체와 기포가 보여 배관 상태를 바로 판단합니다.
단열 호스순환 튜브를 감싸 열 손실과 증발을 줄이므로 시료 셀까지 설정 온도가 덜 변합니다.
클램프와 커넥터클램프가 연결부를 고정하고 커넥터가 안지름 5~17 mm 호스를 서로 이어 길이를 연장합니다.
유량 표시기순환 호스 중간에서 액체가 흐르는지 바로 확인되므로 펌프 정지나 막힘을 일찍 발견합니다.

호스 선택

온도와 유체에 따른
호스 선택

운전 온도가 높으면 바이톤 호스가, 저온 순환이나 내부를 들여다봐야 하는 구성에는 실리콘 호스가 적합합니다. 실리콘 호스는 실리콘 오일 순환에 사용하지 않으므로 순환 유체를 먼저 정하세요.

순환 라인에 설치한 유량 표시기

유량 표시기는 항온조 순환 출구와 시료 셀 사이 호스 중간에 설치합니다. 최대 작동 압력이 2 bar이고 사용 온도가 0~+60 °C이므로 고온 오일 라인에는 적용하지 않습니다.

연결 부속

호스 크기와
클램프 적용 범위

호스 연결부 고정과 연장

호스 클램프는 적용 지름이 12~17 mm이므로 호스 바깥지름이 이 범위인지 확인한 뒤 선택합니다. 길이가 모자라면 안지름 5~17 mm 호스를 잇는 커넥터(전체 길이 110 mm)로 연장하고 접합부마다 클램프로 고정하세요.

사양

호스·부속 6종
전체 사양

항목사양
Hose Clamp호스 연결부 고정, 적용 지름 12 ~ 17 mm
Viton Rubber Hose (바이톤 호스)-35 ~ +200 °C, 안지름 9 mm 또는 10 mm, 검정, 2 m × 2개
Silicone Hose (실리콘 호스)-80 ~ +100 °C, 안지름 9 mm 또는 10 mm, 투명, 2 m × 2개, 실리콘 오일에는 사용 금지
Hose Insulation (단열 호스)-100 ~ +100 °C, 안지름 12 mm까지, 검정, 2 m × 2개

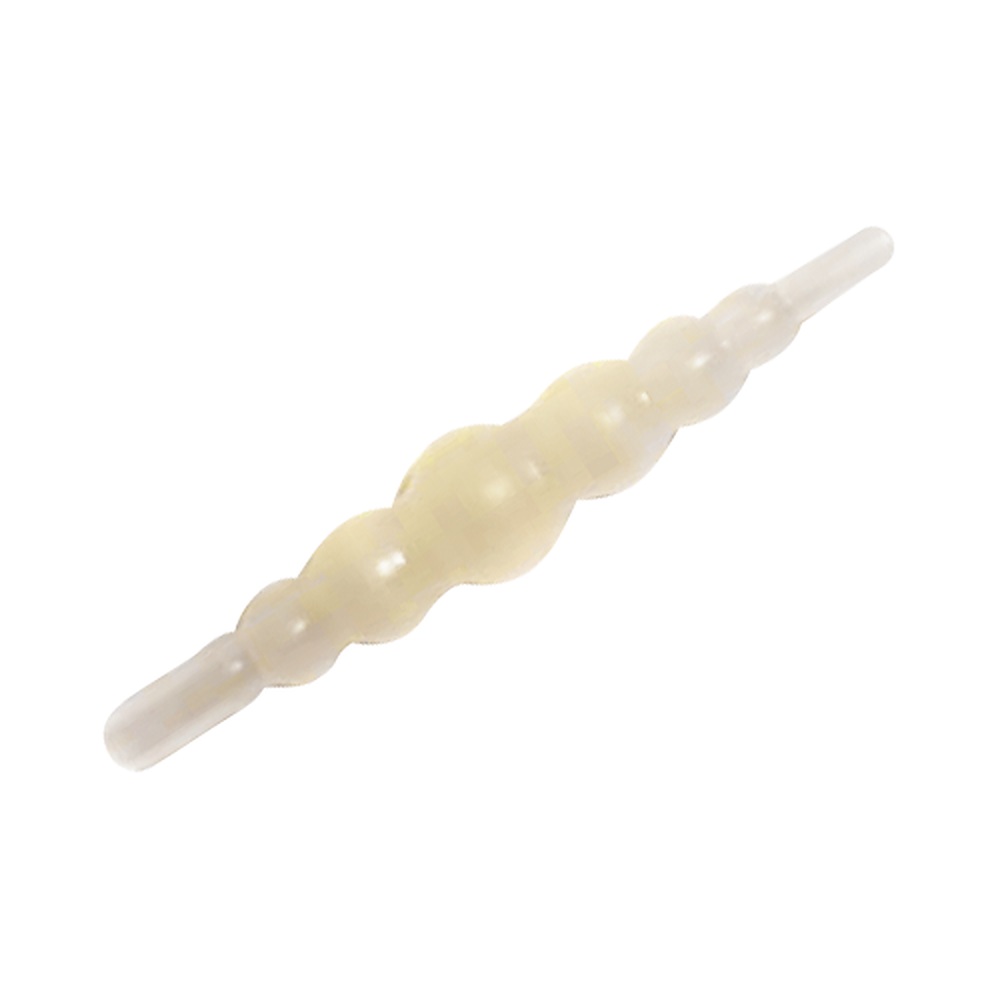

Hose Connector안지름 5 ~ 17 mm 호스를 서로 연결, 전체 길이 110 mm
Flow Indicator최대 작동 압력 2 bar, 0 ~ +60 °C, 최소 유량 150 mL/min, 87 × 15 × 41 mm
적용 항온조외부 순환 기능이 있는 LABO 순환 항온조

활용 분야

외부 순환이
필요한 현장

  • 외부 순환 배관 구성 — 항온조에서 시료 셀이나 다른 장치로 온도 조절된 액체를 순환시킵니다.
  • 고온 순환 — 바이톤 호스로 고온 오일 순환 라인을 구성합니다.
  • 순환 튜브 단열 — 단열 호스로 열 손실과 증발을 줄입니다.
  • 순환 상태 감시 — 유량 표시기로 액체 흐름을 눈으로 확인합니다.

선택 가이드

운전 조건에 맞는
호스·부속 선택

이럴 때 (현장 조건)권장 부속선택 이유
고온 순환Viton Rubber Hose고온 오일 순환에 맞는 바이톤 재질 호스입니다.
저온 순환 또는 내부 관찰Silicone Hose저온까지 내려가는 투명 실리콘 호스입니다.
순환 튜브의 열 손실을 줄일 때Hose Insulation안지름 12 mm까지의 호스에 적용하는 단열 호스입니다.
호스를 잇거나 고정할 때Hose Connector, Hose Clamp커넥터는 5 ~ 17 mm 호스를 잇고, 클램프는 12 ~ 17 mm 호스를 고정합니다.
순환 여부를 눈으로 확인할 때Flow Indicator유량 표시기가 150 mL/min부터 유량을 확인합니다.

구성·옵션

구성과
안지름 선택

  • 바이톤 호스·실리콘 호스 — 안지름 9 mm 또는 10 mm 중 선택, 각 2 m × 2개 구성.
  • 단열 호스 — 안지름 12 mm까지의 호스에 적용, 2 m × 2개 구성.
  • 클램프·커넥터·유량 표시기 — 단품 구성.
