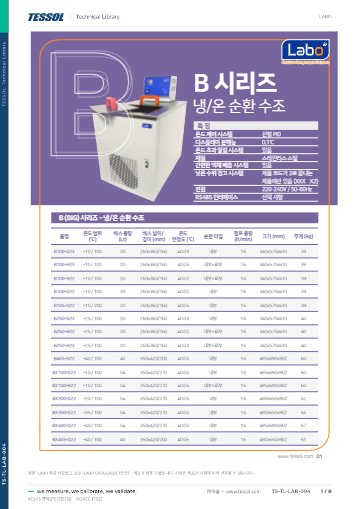

제품 자료: LABO CATALOGUE (한글)

LABO CATALOGUE (한글)

LABO 종합카탈로그

Chemists 브로셔

브로셔 2

항온조 안 시료를 고정하고
수면 증발을 줄이는 액세서리

LABO 항온조 시료 · 덮개 · 재킷 액세서리

LABO 항온조 시료·덮개·재킷 액세서리는 LABO 순환 항온조(Circulating Bath) 안에서 시료와 용기를 고정하고 수면을 단열하는 부속입니다. 샤르피 집게·열교환기 덮개·높이 조절 랙·증발 방지 볼·납 링·온도 안정 재킷 7종입니다.

폴리프로필렌 증발 방지 볼은 수면을 덮어 증발을 약 80 % 줄이므로 에너지와 액량 손실이 감소합니다. 높이 조절 랙은 나사 없이 약 5초에 깊이를 바꿀 수 있습니다. 이 부속들은 (주)테솔이 국내에 공식 공급합니다.

증발 방지 볼의 증발 감소

랙 높이 조절 시간

랙 크기 A101 ~ A104

온도 안정 재킷 용량

핵심 특징	현장에서 달라지는 점
열전도 낮은 샤르피 집게	열전도가 낮은 스테인리스 집게로 -40 °C, -65 °C, -80 °C 시료를 항온조에서 시험기로 짧은 시간에 옮깁니다.
열교환기 내장 덮개	B·C·H·P·S 시리즈 전 모델에 맞는 덮개로 수면을 덮어 에너지 소비와 액체 감소를 줄입니다.
증발 방지 볼	100 °C까지 사용하는 폴리프로필렌 볼이 수면을 덮어 증발을 약 80 % 줄입니다.
나사 없는 높이 조절 랙	약 5초에 깊이를 바꾸므로 플라스크 크기가 달라도 침적 깊이를 빠르게 맞춥니다.
온도 안정 재킷	순환 항온조에서 실리콘 튜브로 액체를 보내 재킷 안 시료 온도를 안정시킵니다.

샤르피 충격 시험은 시료를 항온조에서 꺼내 시험기에 올리는 시간이 온도 편차의 원인이 됩니다. 샤르피 집게는 EN ISO 148-1 규격에 맞춰 설계되었고 열전도가 낮은 스테인리스 재질이어서 -80 °C 시료도 이송 중 온도 변화를 줄입니다.

시료를 침적한 상태에서 집게를 미리 같은 온도로 식혀 두면 접촉 순간의 열 유입이 줄어듭니다. 시험기까지의 이동 경로를 짧게 잡고 집게 끝이 시료 양쪽 면에 정확히 닿는지 확인하세요.

높이 조절 랙은 A101부터 A104까지 네 가지 크기이며, 삼각 플라스크와 둥근 바닥 플라스크를 고정합니다. 항온조 작업 면적과 플라스크 지름을 사양표의 랙 치수와 대조해 크기를 정하세요.

항목	사양
Charpy Sample Tongs	스테인리스, EN ISO 148-1 규격에 맞춰 설계, 열전도가 낮아 시료를 항온조에서 시험기로 옮길 때 사용
Bath cover with built-in heat exchanger	B · C · H · P · S 시리즈 순환 항온조 전 모델용
Height Adjustable Rack	스테인리스, 나사 없이 약 5초에 높이 조절, A101 ~ A104 네 가지 크기
Anti Evaporation Balls	폴리프로필렌, 100 °C까지, 증발 약 80 % 감소

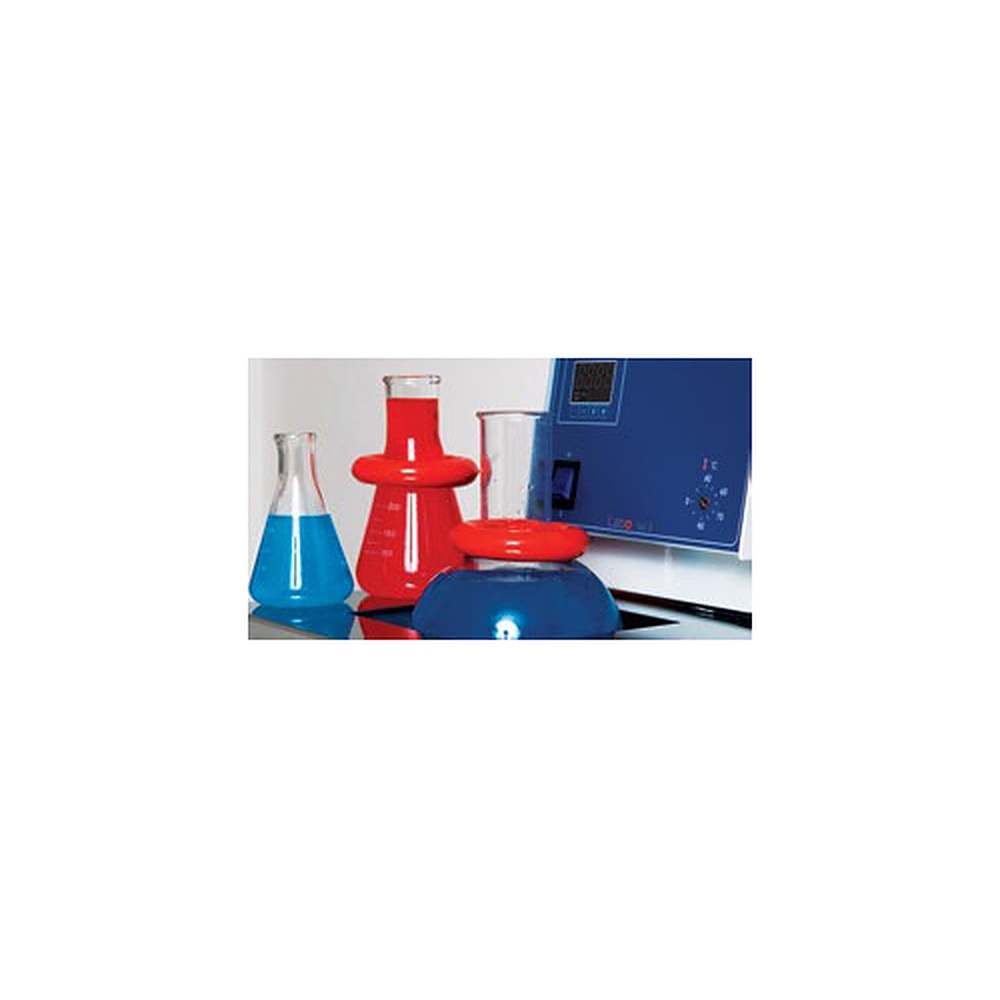

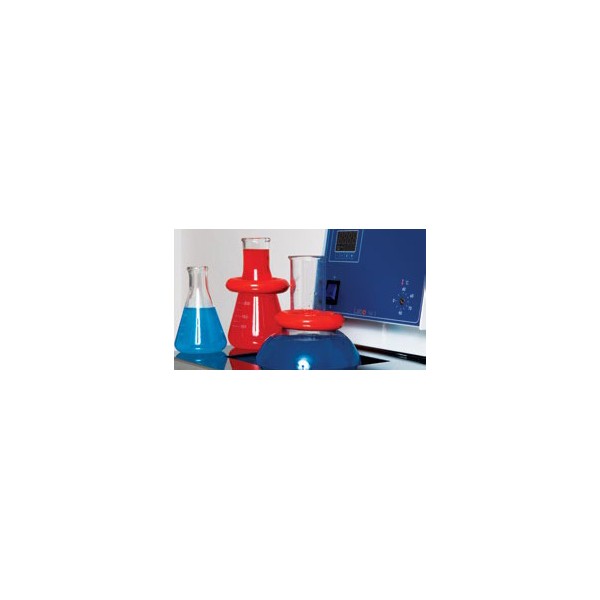

Lead Rings	무게 475 g, 안지름 45 mm, 겹쳐 쌓기 가능
Stable Temp Jacket (Glass / Stainless)	유리 또는 스테인리스, 용량 250 mL ~ 10000 mL, 순환 항온조와 실리콘 튜브로 연결, 스테인리스 재킷에 4 m 실리콘 호스 포함
랙 A101 (폭 × 길이 × 높이)	135 × 142 × 150 mm
랙 A102 (폭 × 길이 × 높이)	125 × 168 × 153 mm
랙 A103 (폭 × 길이 × 높이)	172 × 255 × 155 mm
랙 A104 (폭 × 길이 × 높이)	203 × 348 × 262 mm
스테인리스 온도 재킷	내경 36 mm, 내부 깊이 170 mm, 외부 직경 76 mm, 외부 높이 200 mm

이럴 때 (현장 조건)	권장 부속	선택 이유
수면 증발과 에너지를 줄일 때	Anti Evaporation Balls, 열교환기 덮개	증발 방지 볼은 증발을 약 80 % 줄이고, 덮개는 B·C·H·P·S 전 모델에 맞습니다.
플라스크 깊이를 자주 바꿀 때	Height Adjustable Rack	약 5초에 높이를 조절하며, 크기는 4가지입니다.
저온 시험편을 시험기로 옮길 때	Charpy Sample Tongs	열전도가 낮은 스테인리스 집게가 맞습니다.
시료 온도를 별도 용기에서 안정시킬 때	Stable Temp Jacket	시료량에 맞는 용량을 고를 수 있고, 재질은 유리 또는 스테인리스입니다.

높이 조절 랙은 어떤 크기가 있습니까?
A101부터 A104까지 네 가지입니다. 가장 작은 A101은 135 × 142 × 150 mm이므로 항온조 내부 치수와 플라스크 지름을 대조해 선택하세요.
온도 재킷은 어떤 용량으로 구성합니까?
250 mL부터 10000 mL까지이며 유리와 스테인리스 재질이 있습니다. 시료량과 필요한 내부 시야에 맞춰 재질을 정하세요.
열교환기 덮개는 모든 항온조에 맞습니까?
B, C, H, P, S 시리즈 순환 항온조 전 모델에 맞습니다. 그 외 시리즈는 보유 모델명을 알려 주세요.
증발 방지 볼은 몇 도까지 사용할 수 있습니까?
폴리프로필렌 재질이어서 100 °C까지 사용하며 증발을 약 80 % 줄입니다. 100 °C를 넘는 운전에는 적용하지 마세요.
