PC에서 항온조 온도를
원격 제어하는 컨버터·소프트웨어

LABO RS-485 USB 컨버터 · LaboTEMP 제어 소프트웨어

견적 받기

Labo 국내 정식 공급 파트너

LABO RS-485 USB 컨버터와 LaboTEMP는 Windows PC의 USB 포트를 LABO 순환 항온조의 RS-485 디지털 인터페이스에 연결하고 온도 램프와 실시간 그래프로 항온조를 원격 제어하는 컨버터·소프트웨어 구성입니다.

컨버터에는 USB 케이블, 9핀 소켓 연결 케이블, 드라이버 CD가 함께 구성되어 있어 연결에 필요한 부품을 따로 준비하지 않아도 됩니다. LaboTEMP는 설정한 시간·온도 시나리오를 저장해 반복 시험에 다시 불러옵니다. 이 구성은 (주)테솔이 국내에 공식 공급합니다.

RS-485

항온조 디지털 인터페이스

USB

PC 연결 방식

Windows

제어 소프트웨어 운영체제

Excel

측정 결과 저장 형식

특징

연결과 제어를
한 구성으로

핵심 특징현장에서 달라지는 점
실시간 측정값 표시항온조 측정값이 화면에 바로 나타나 기기 앞을 지키지 않아도 진행 상태를 확인할 수 있습니다.
램프 제어시간에 따라 온도를 올리고 내리는 램프를 설정해 승온·냉각 프로파일을 자동으로 실행합니다.
선형·스텝 제어선형 제어는 원하는 시간에 원하는 온도에 도달하게 하고, 스텝 제어는 온도·시간 시나리오를 단계별로 구성합니다.
그래프 분석실시간 측정과 기록 데이터를 그래프로 비교해 온도 추종 상태를 점검합니다.
Excel 저장결과를 Excel 형식으로 저장하고 내보내거나 인쇄해 시험 성적서 작성에 연결합니다.
프로그램 저장온도-시간 프로그램을 저장했다가 다시 불러와 반복 시험을 같은 조건으로 실행합니다.

연결 구성

PC와 항온조의
연결 순서

컨버터는 USB 케이블로 PC에, 9핀 소켓 연결 케이블로 항온조의 RS-485 포트에 연결합니다. 먼저 드라이버 CD로 드라이버를 설치한 뒤 LaboTEMP를 실행하세요. LaboTEMP는 기본 구성에 포함되지 않으므로 주문할 때 따로 요청해야 합니다.

온도 램프 프로그램 작성

시간과 목표 온도를 단계로 입력하면 항온조가 순서대로 온도를 바꿉니다. 선형 제어는 지정 시간에 목표 온도에 도달하도록 기울기를 조정하고, 스텝 제어는 각 단계의 유지 시간을 따로 정합니다.

데이터 저장

측정 기록의
저장과 활용

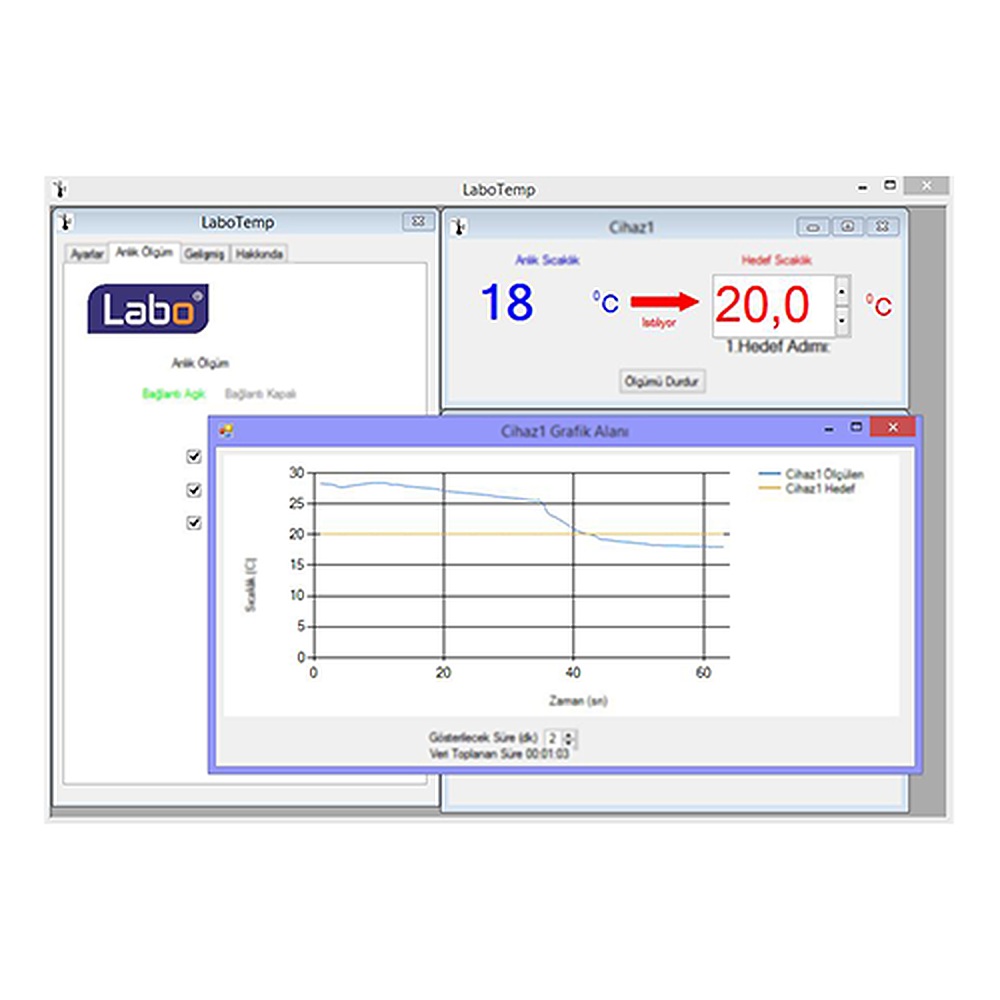

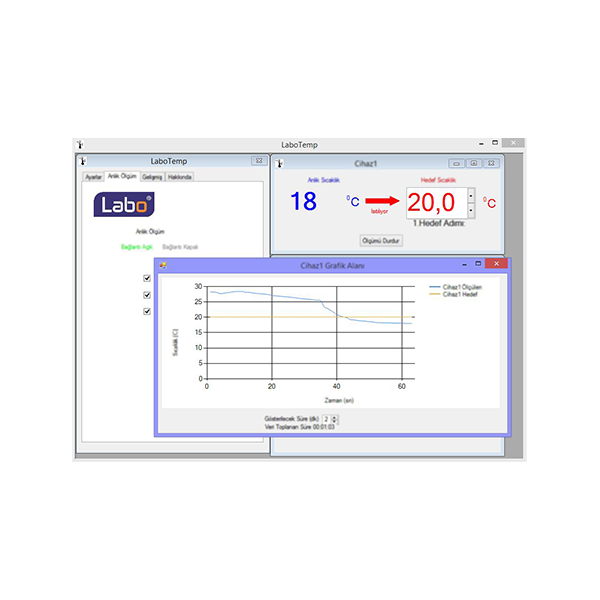

기록 데이터의 그래프 확인

실시간 측정과 저장된 기록을 같은 그래프로 비교해 설정 온도와의 차이를 확인하고, 필요하면 Excel 형식으로 내보내 추가 분석에 사용합니다.

사용 방법

LaboTEMP와 RS-485 컨버터
PC 연결·운전 순서

RS-485 USB 컨버터는 Windows PC의 USB 포트와 LABO 항온조의 RS-485 디지털 인터페이스를 이어 주고, LaboTEMP는 이 연결로 항온조를 원격 제어하는 소프트웨어입니다. 온도 램프 설정, 실시간 그래프 확인, Excel 저장까지 PC 화면에서 진행합니다.

소프트웨어·도구하는 일
LaboTEMPWindows PC에서 항온조 원격 제어, 시간·온도 램프 설정, 실시간 측정값과 그래프 표시
Linear Control(선형 제어)원하는 시간에 설정 온도에 도달하도록 제어
Step Control(스텝 제어)온도-시간 시나리오를 단계별로 구성
Trigger Control온도에 도달하면 다음 단계의 카운트다운을 시작
드라이버 CD컨버터 구성품. LaboTEMP 실행 전에 설치

처음 연결하는 순서

순서할 일
1컨버터 구성품(USB 케이블, 9핀 소켓 연결 케이블, 드라이버 CD)이 있는지 확인합니다.
2드라이버 CD로 컨버터 드라이버를 Windows PC에 설치합니다.
3컨버터를 USB 케이블로 PC에, 9핀 소켓 연결 케이블로 항온조의 RS-485 포트에 연결합니다.
4LaboTEMP를 실행합니다. LaboTEMP는 기본 구성에 없으므로 주문할 때 따로 요청해야 합니다.
5시간과 목표 온도를 단계로 입력해 선형 제어 또는 스텝 제어 프로그램을 만들고 실행합니다.
6실시간 측정값과 그래프로 진행을 확인하고, 결과를 Excel 형식으로 저장하거나 온도-시간 프로그램을 저장해 둡니다.

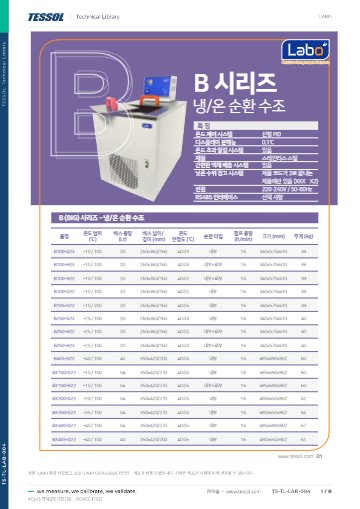

항온조 본체에 RS485 통신 인터페이스가 있어야 컨버터를 연결할 수 있습니다. LABO 카탈로그에는 대부분의 항온조 시리즈에서 이 인터페이스가 옵션이고 BC-104 배터리 충전조는 기본으로 표기되어 있으니, 주문 전에 사용하는 모델의 구성을 확인하세요.

사양

컨버터 구성과
소프트웨어 기능

항목사양
RS-485 USB Converter 구성RS-485 USB 컨버터, USB 케이블, 9핀 소켓 연결 케이블, 드라이버 CD
컨버터 연결PC USB 포트 ↔ 항온조 RS-485 디지털 인터페이스
LaboTEMP 운영체제Windows PC
LaboTEMP 연결USB로 항온조 원격 제어
LaboTEMP 기능실시간 측정값과 그래프 표시, 시간 · 온도 램프 제어, 선형 제어, 스텝 제어, 온도-시간 프로그램 저장·불러오기, Excel 저장·내보내기·인쇄
LaboTEMP 구성 여부기본 구성에 포함되지 않음, 주문 시 별도 요청

활용 분야

PC 제어가 필요한
시험 현장

  • 온도 프로파일 시험 — 승온·유지·냉각 단계를 자동으로 실행합니다.
  • 시험 결과 정리 — 측정값을 Excel로 저장해 보고서에 연결합니다.
  • 반복 시험 — 저장한 온도 시나리오를 같은 조건으로 불러옵니다.
  • 실시간 모니터링 — 항온조 온도 변화를 PC 화면에서 확인하고 그래프로 기록합니다.

선택 가이드

컨버터와 LaboTEMP
기능별 선택

이럴 때 (현장 조건)권장 구성선택 이유
PC와 항온조를 연결만 할 때RS-485 USB ConverterUSB와 RS-485를 잇는 하드웨어이며 케이블과 드라이버 CD가 포함됩니다.
PC에서 온도 프로그램과 기록까지 운용할 때컨버터 + LaboTEMP컨버터로 연결한 뒤 LaboTEMP로 램프 제어와 Excel 저장까지 할 수 있습니다.

구성·옵션

구성과
별도 요청 항목

  • RS-485 USB 컨버터 — 컨버터, USB 케이블, 9핀 소켓 연결 케이블, 드라이버 CD로 구성됩니다.
  • LaboTEMP — 기본 구성에 포함되지 않으므로 주문할 때 별도로 요청하세요.
